【铁路运输行业标准(TB)】 铁路信号设备雷电防护用气体放电管

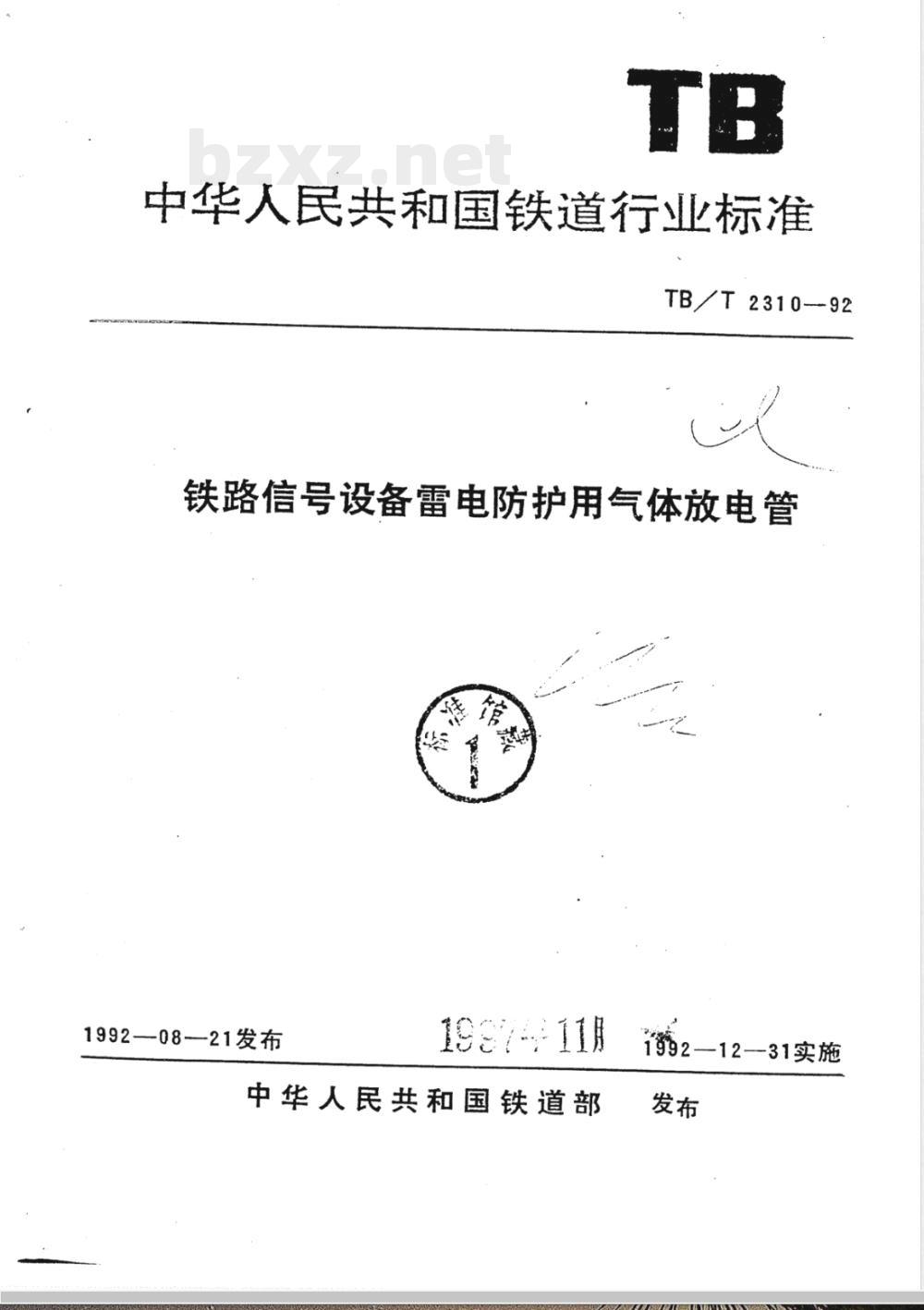

中华人民共和国铁道行业标准
TBT 2310-92
铁路信号设备雷电防护用气体放电管1992—08-—21发布
1911月
中华人民共和国铁道部
1992—12-31实施

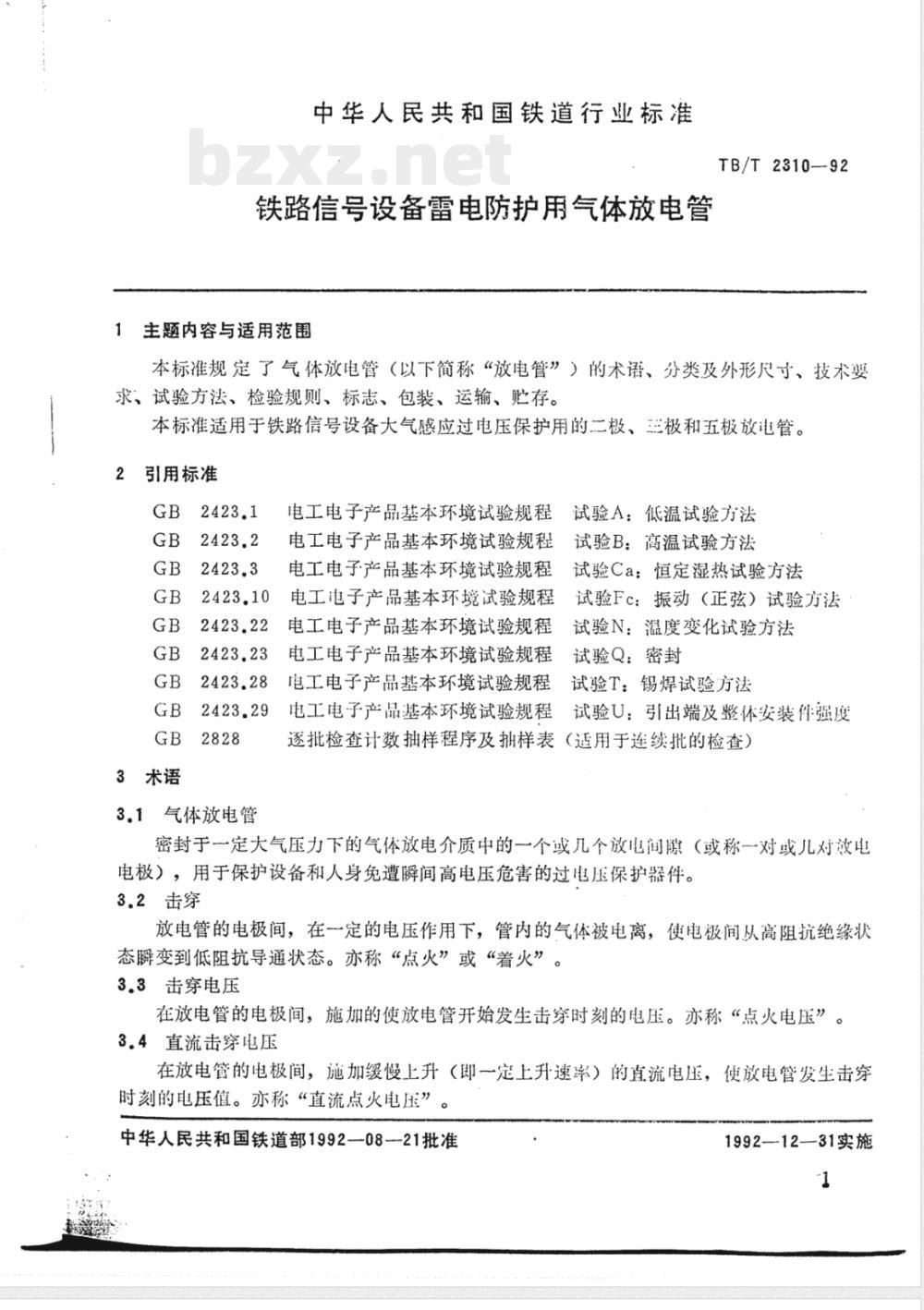

中华人民共和国铁道行业标准
铁路信号设备雷电防护用气体放电管1主题内容与适用范围
TB/T2310-92
本标准规定了气体放电管（以下简称“放电管”）的术语、分类及外形尺寸、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于铁路信号设备大气感应过电压保护用的二极、三极和五极放电管。2
引用标准
3术语
3.1气体放电管
电工电子产品基本环境试验规程电工电子产品基本环境试验规程电工电子产品基本环境试验规程试验A：低温试验方法
试验B：高温试验方法
试验Ca：恒定湿热试验方法
电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法电工电子产品基本环境试验规程试验N：温度变化试验方法
试验Q：密封
电工电子产品基本环境试验规程电工电子产品基本环境试验规程试验T：锡焊试验方法电工电子产品基本环境试验规程试验U：引出端及整体安装件强度逐批检查计数抽样程序及拥样表（适用于连续批的检查）密封于一定大气压力下的气体放电介质中的一个或几个放电间隙（或称一对或儿对效电电极），用于保护设备和人身免遭瞬间高电压危害的过电压保护器件。3.2击穿
放电管的电极间，在一定的电压作用下，管内的气体被电离，使电极间从高阻抗绝缘状态瞬变到低阻抗导通状态。亦称“点火”或“着火”。3.3击穿电压
在放电管的电极间，施加的使放电管开始发生击穿时刻的电压。亦称“点火电压”。3.4直流击穿电压
在放电管的电极间，施加缓慢上升（即一定上升速率）的直流电压，使放电管发生击穿时刻的电压值。亦称“直流点火电压”。中华人民共和国铁道部1992—08--21批准1992—12-31实施

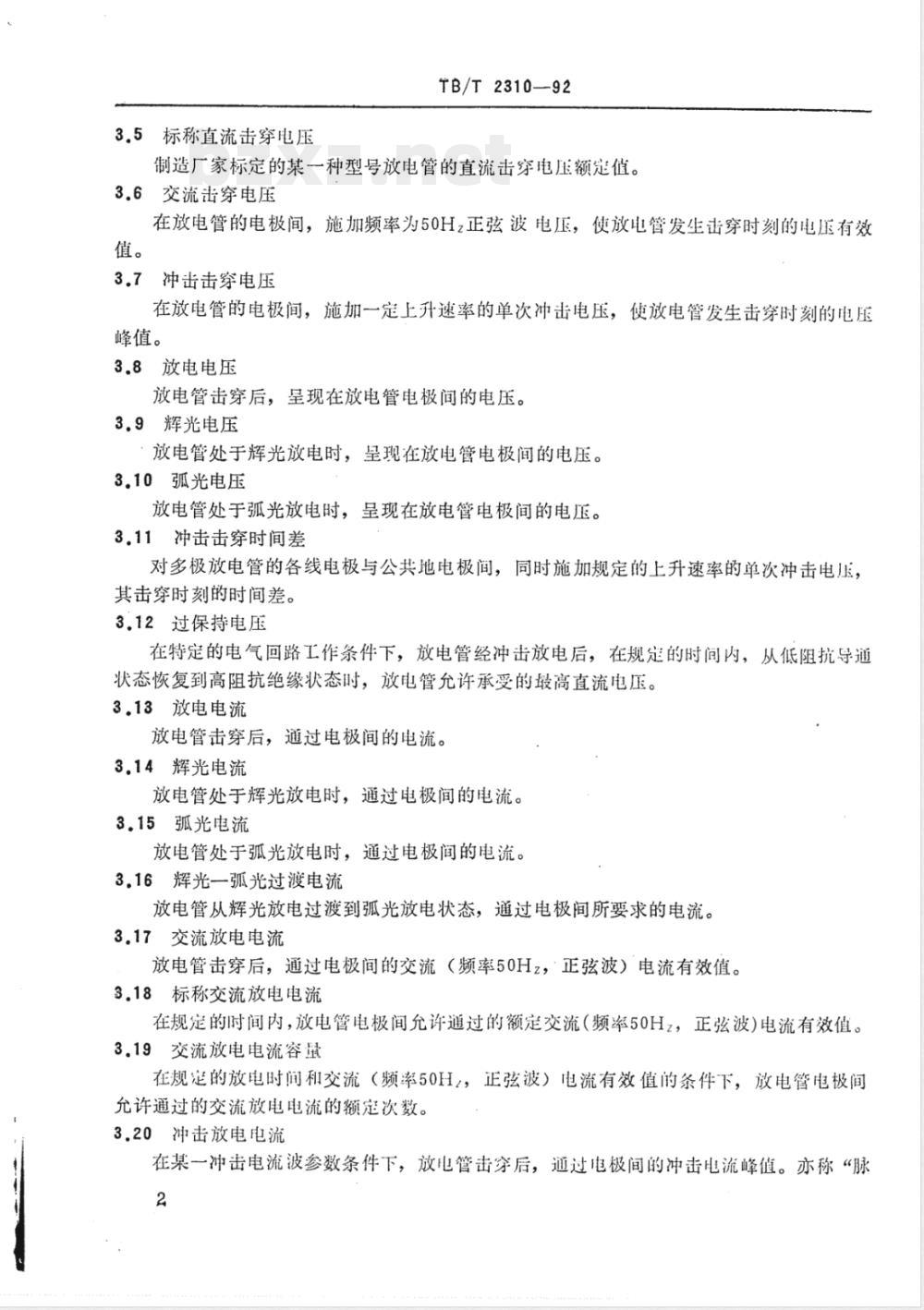

3.5标称直流击穿电压
TB/T2310—92
制造厂家标定的某一种型号放电管的直流击穿电压额定值。3.6交流击穿电压
在放电管的电极间，施加频率为50Hz正弦波电压，使放电管发生击穿时刻的电压有效3.7冲击击穿电压
在放电管的电极间，施加一定上升速率的单次冲击电压，使放电管发生击穿时刻的电压峰值。
3.8放电电压
放电管击穿后，呈现在放电管电极间的电压。3.9辉光电压
放电管处于辉光放电时，呈现在放电管电极间的电压。3.10弧光电压
放电管处于弧光放电时，呈现在放电管电极间的电压。3.11冲击击穿时间差
对多极放电管的各线电极与公共地电极间，同时施加规定的上升速率的单次冲击电压，其击穿时刻的时间差。
3.12过保持电压
在特定的电气回路工作条件下，放电管经冲击放电后，在规定的时间内，从低阻抗导通状态恢复到高阻抗绝缘状态时，放电管允许承受的最高直流电压。3.13放电电流
放电管击穿后，通过电极间的电流。3.14辉光电流
放电管处于辉光放电时，通过电极间的电流。3.15弧光电流
放电管处于弧光放电时，通过电极间的电流。3.16辉光弧光过渡电流
放电管从辉光放电过渡到弧光放电状态，通过电极间所要求的电流。3.17交流放电电流
放电管击穿后，通过电极间的交流（频率50Hz，正弦波）电流有效值。3.18标称交流放电电流
在规定的时间内，放电管电极间允许通过的额定交流（频率50Hz，正弦波)电流有效值。3.19交流放电电流容量
在规定的放电时间和交流（频率50H，正弦波）电流有效值的条件下，放电管电极间允许通过的交流放电电流的额定次数。3.20冲击放电电流
在某一冲击电流波参数条件下，放电管击穿后，通过电极间的冲击电流峰值。亦称“脉2
冲放电电流”或“浪涌放电电流”。3.21标称冲击放电电流
TB/T 2310-92

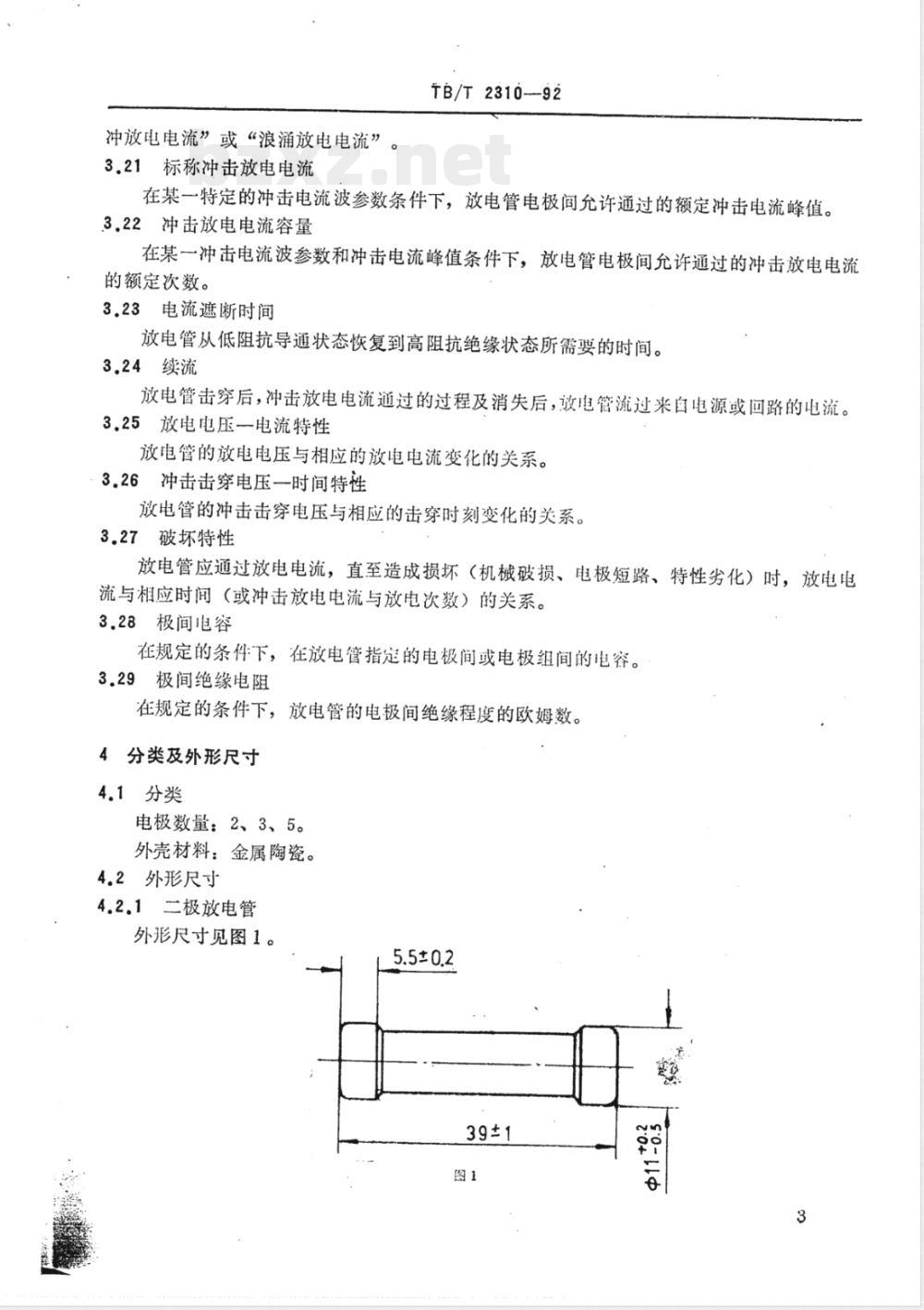

在某一特定的冲击电流波参数条件下，放电管电极间允许通过的额定冲击电流峰值。3.22冲击放电电流容量
在某一冲击电流波参数和冲击电流峰值条件下，放电管电极间允许通过的冲击放电电流的额定次数。
3.23电流遮断时间
放电管从低阻抗导通状态恢复到高阻抗绝缘状态所需要的时间。3.24续流
放电管击穿后，冲击放电电流通过的过程及消失后，放电管流过来自电源或回路的电流。3.25放电电压一电流特性
放电管的放电电压与相应的放电电流变化的关系。3.26冲击击穿电压一时间特性
放电管的冲击击穿电压与相应的击穿时刻变化的关系。3.27破坏特性
放电管应通过放电电流，直至造成损坏（机械破损、电极短路、特性劣化）时，放电电流与相应时间（或冲击放电电流与放电次数）的关系。3.28极间电容
在规定的条件下，在放电管指定的电极间或电极组间的电容。3.29极间绝缘电阻
在规定的条件下，放电管的电极间绝缘程度的欧姆数。4分类及外形尺寸
4.1分类
电极数量：2、3、5。
外壳材料：金属陶瓷。
4.2外形尺寸
4.2.1二极放电管
外形尺寸见图1。

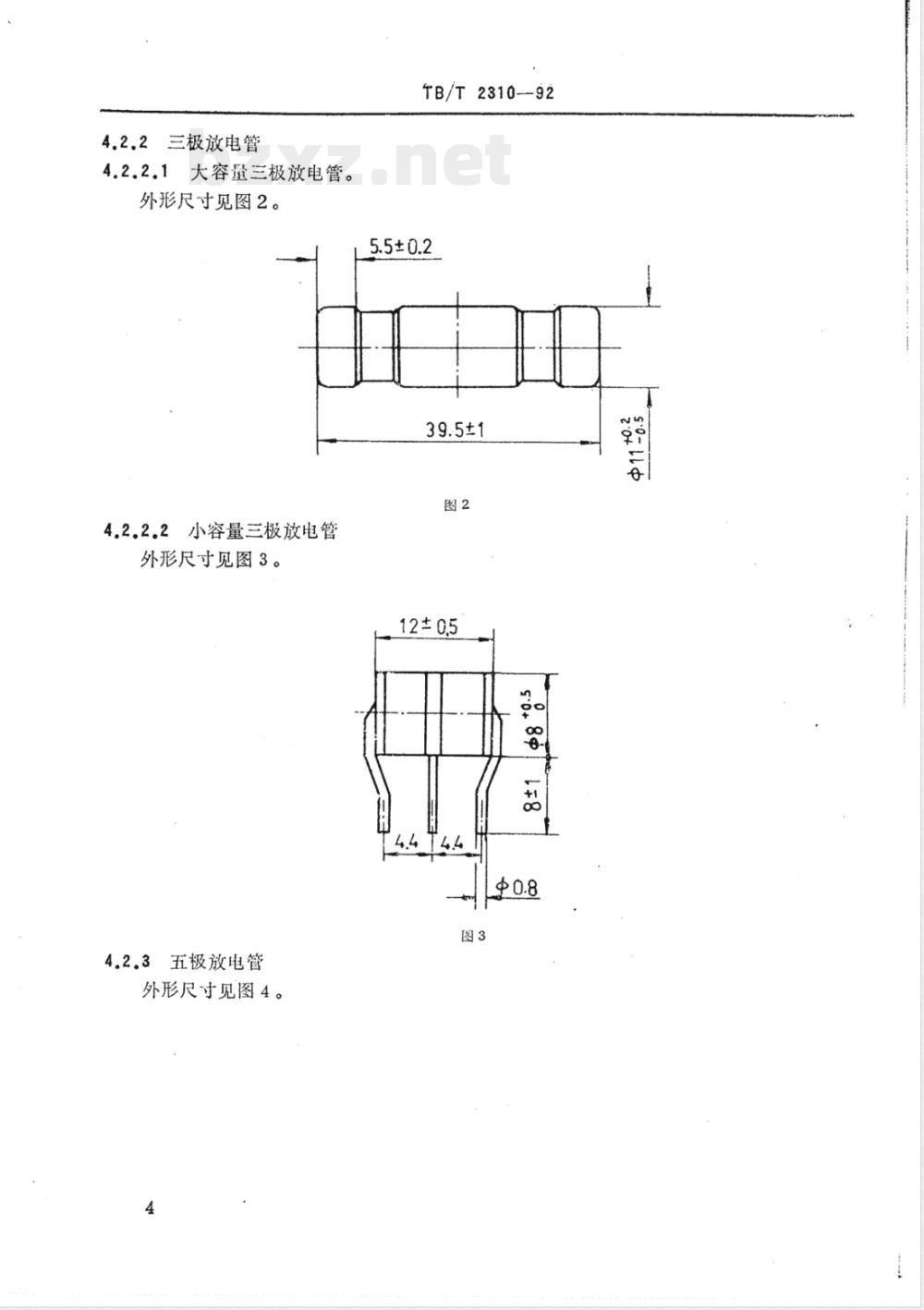

4.2.2三极放电管
4.2.2.1大容量三极放电管。
外形尺寸见图2。
4.2.2.2小容量三极放电管
外形尺寸见图3。
4.2.3五极放电管
外形尺寸见图4。
TB/T 2310-92
4.3型号命名示例
5技术要求
TB/T2310—92
结构形式，陶瓷管代表字母T
标称直流击穿电压
类别，放电管代表字母R
电极数2——二级
5—五级
5.1放电管应符合标准的要求，并按照经规定程序批准的图样和技术文件制造。5.2正常工作环境条件
温度：—45~85℃，
相对湿度：不大于95%（40℃）；振动：频率10~500Hz，位移幅值0.15mm。5.3放电管的电气特性每一个项目的每一次测试值都应符合该项目特性值的规定。5.4电气特性
5.4.1二极放电管电气特性见表1。5.4.2三极放电管
TB/T 2310—92
%51008
%s609]
%91千0
%0千091%0206%02千02
L'r''s
tswost
x01's03/
t't''g
S/A00T
I't't'g
TB/T:2310—92
%01%06%2
2'1'2''9
王审系所
g'i'2't's
1s002/01
Xo1'sizHusl
s't's'+'s
1'z'+'9
It'tt's
TB/T2310--92
%21081
s0z/01
g“sI\zHos
2'2''9
s'z'+'9
I's'z''s
5.4.3五极放电管
条·款
电气特性见表4。
直流击穿电压
冲击击穿电压
冲击放电电流容量
交流放电电流容量
直流过保持电压
冲击击穿时间差
极间绝缘电阻
极间电容
TB/T2310—92
100V/s
1kv/μs
8/20μs,10次
50Hz，1s，10次
≤150ms
10/200μs，
200mADC
1kV/us
见表6
型号及特性值
5R-1000T
1000 250%
≤2000
20× 4
20 × 4
≤200
注：五极放电管线电极间的直流击穿电压应不小于线、地电极间的直流击穿电压的下限值。5.5环境和机械特性。
放电管的环境和机械特性见表5。6
试验方法
6.1电气特性试验
a。电气特性试验，应在规定的正常的试验大气条件下进行。温度：15~35℃；
相对湿度：45%～75%，
气压：86～106kFa。
b。测试设备应符合下列要求：
高压示波器和峰值电压表，测量误差应小于2%。电磁仪表应达到或优于0.5级。6.1.1极间绝缘电阻
测试电路见图5。
放电管
条款项
5.5.2高温
5.5.3恒定湿热
5.5.4振动
5.5.5温度变化
5.5.6密封
5.5.7可焊性
（适用于
有引线
5.5.8耐焊接热
（适用于
有引线）
5.5.9引出端强
度适角
国有部
GB.2423.1
试验A（Aa）
试验B（Ba）
试验Ca
GB2423.10
试验Fc
GB2423.22
试验N(Na）
GB2423.23
试验Q（Qk），
（Qc）
GB2423.28
试验T（Ta）
GB2423.28
试验T（Tb）
GB2423.29
试验U(Uan)、
(Ub）
TB/T2310--92
试验条件
温度：
-45±3℃；
持续时间：2h。
温度：85±2℃，
持续时间：2h免费标准bzxz.net
试验箱（室）有效工作
空间温度：40±2℃
相对湿度；93%+2%
持续时间：2d.
频率围范：10~500Hz
位移幅值：0.15mm：
持续时间：水平、乘直
轴线上各90±1min。
低温：-45℃；高温：85℃；
循环数：5次；暴露时间：
30min：转换时间：2~3min。
a。试验Qk（Qk试验方法1）
60h（6=2×105s）:
b．试验Qc(Qc试验方法1)，
如未检测漏气，还应对试
品进行Qc试验。
试验，Ta，试验方法1A
焊料温度：235±5℃；保持
浸渍状态时间：2士0.5s
试验Tb,试验方法1A
焊料温度：260±5℃；
持续时间：5土1s.
试验Ua1拉力试验拉力：10N；
特性要求
极间绝缘电阻应分别符合：5.4.1.7、5.4.2.1.8、5.4.2.2.8、5.4.3.7条要求：
b.直流击穿电压应分别符合：5.4.1.1、5.4.2.1.1、5.4.2.2.1、5.4.3.1条要求；
c.冲击击穿电压应分别符合：5.4.1.2、5.4.2.1.2、5.4.2.2.2、5.4.3.2条要求。
极间绝缘电阻应分别符合：5.4.1.7、5.4.2.1.8、5.4.2.2.8、5.4.3.7条要求。
[a直流击穿电压应分别合：5.4.1.1、5.4.2.1,1、5.4.2.2.1、5.4.3.1条要求；
b，冲击击穿电压应分别符合：5.4.1.2、5.4.2.1.2、5.4.2.2.2、5.4.3.2条要求。
直流击穿电压应分别符合：5.4.1.1、5.4.2.1.J、5.4.2.2.1、5.4.3.1条要求。
测量漏率（最大）R=10~2Pa
.cm3/s(10-7bar ·cm=/s);
应无明显的连续气泡、两个以上的大气泡或附着气泡。
直观检验：借助10倍放大镜，来浸润面积应不大于5%。
直观检验：不应出现破损痕迹；a.
保持：10±1s.试结Ub弯曲试验
弯力：5N；次数，2次。
直流击穿电压应分别符合：5.4.1.1、5.4.2.1.1、5.4.2.2.1、5.4.3.1条要求：
冲击击穿电压应分别符合：5.4.1.2、5.4.2.1.2、5.4.2.2.2、5.4.3.2条要求。
直观检验：引线不应断裂。
