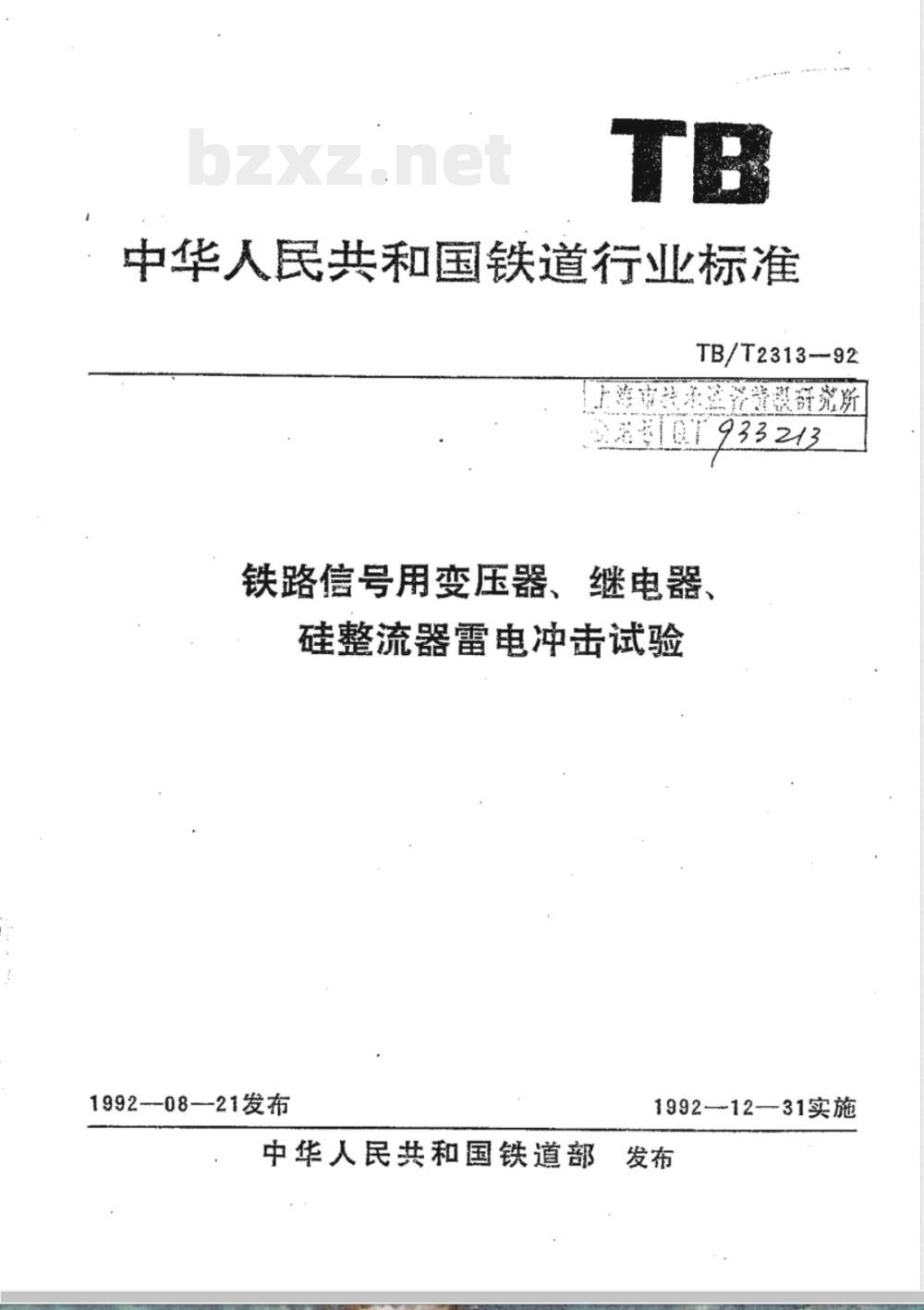

中华人民共和国铁道行业标准
TB/T2313--92
警设研究所
上海南安心
830T 933243
铁路信号用变压器、继电器、
硅整流器雷电冲击试验
1992--08-21发布
中华人民共和国铁道部
1992—12—31实施

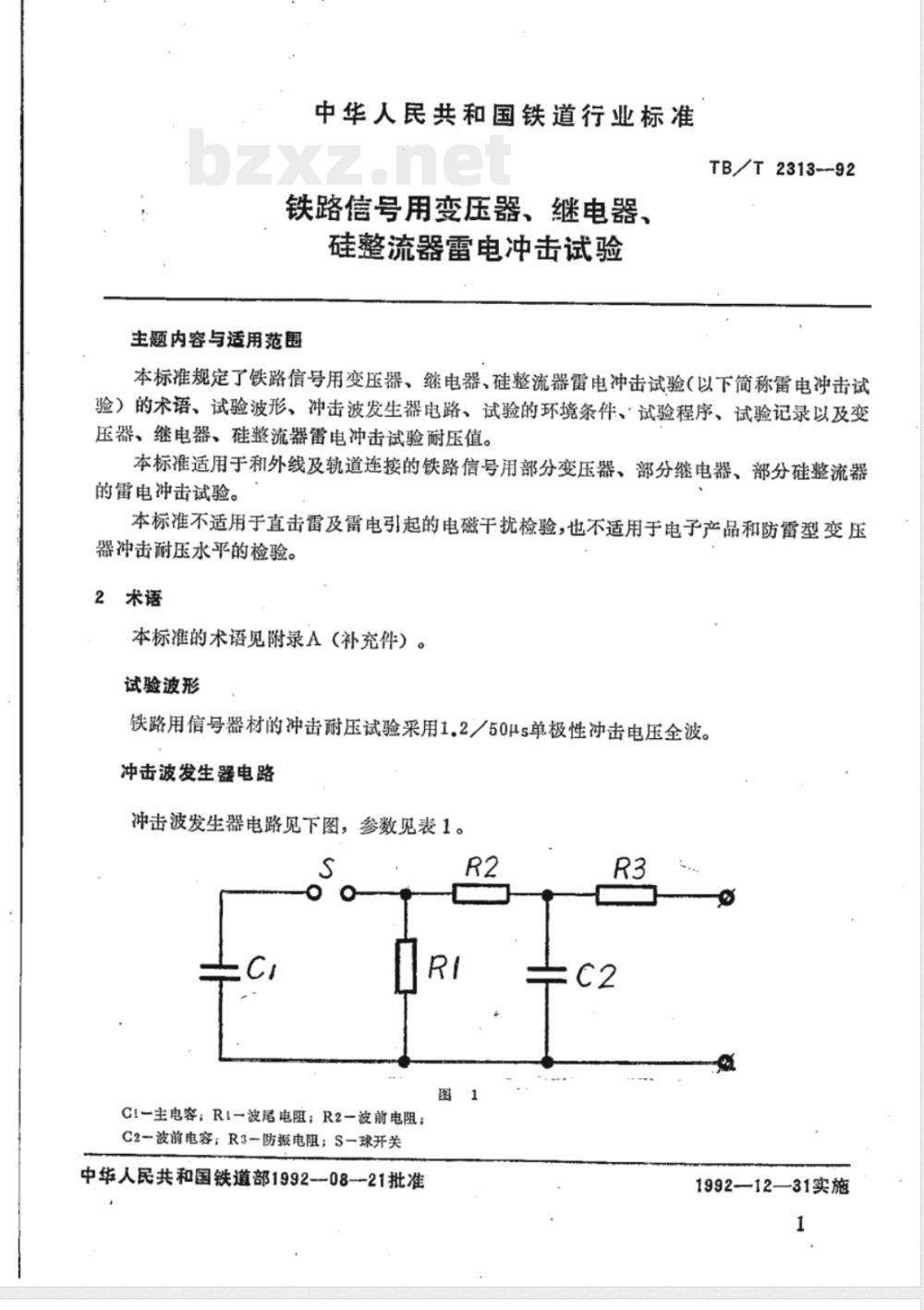

中华人民共和国铁道行业标准
铁路信号用变压器、继电器、
硅整流器雷电冲击试验
生题内容与适用范围
TB/T 2313--92
本标准规定了铁路信号用变压器、继电器、硅整流器雷电冲击试验（以下简称雷电冲击试验）的术语、试验波形、冲击波发生器电路、试验的环境条件、试验程序、试验记录以及变压器、继电器、硅整流器雷电冲击试验耐压值。本标准适用于和外线及轨道连接的铁路信号用部分变压器、部分继电器、部分硅整流器的雷电冲击试验。
本标准不适用于直击雷及雷电引起的电磁干扰检验，也不适用于电子产品和防雷型变压器冲击耐压水平的检验。
2术语
本标准的术语见附录A（补充件）。试验波形
铁路用信号器材的冲击耐压试验采用1.2／50μs单极性冲击电压全波。冲击波发生器电路
冲击波发生器电路见下图，参数见表1。s
C1-主电容；R1-波尾电阻；R2一波前电阻；C2-波前电容；R3-防振电阻；S一球开关中华人民共和国铁道部1992--08--21批准图
1992—12—31实施

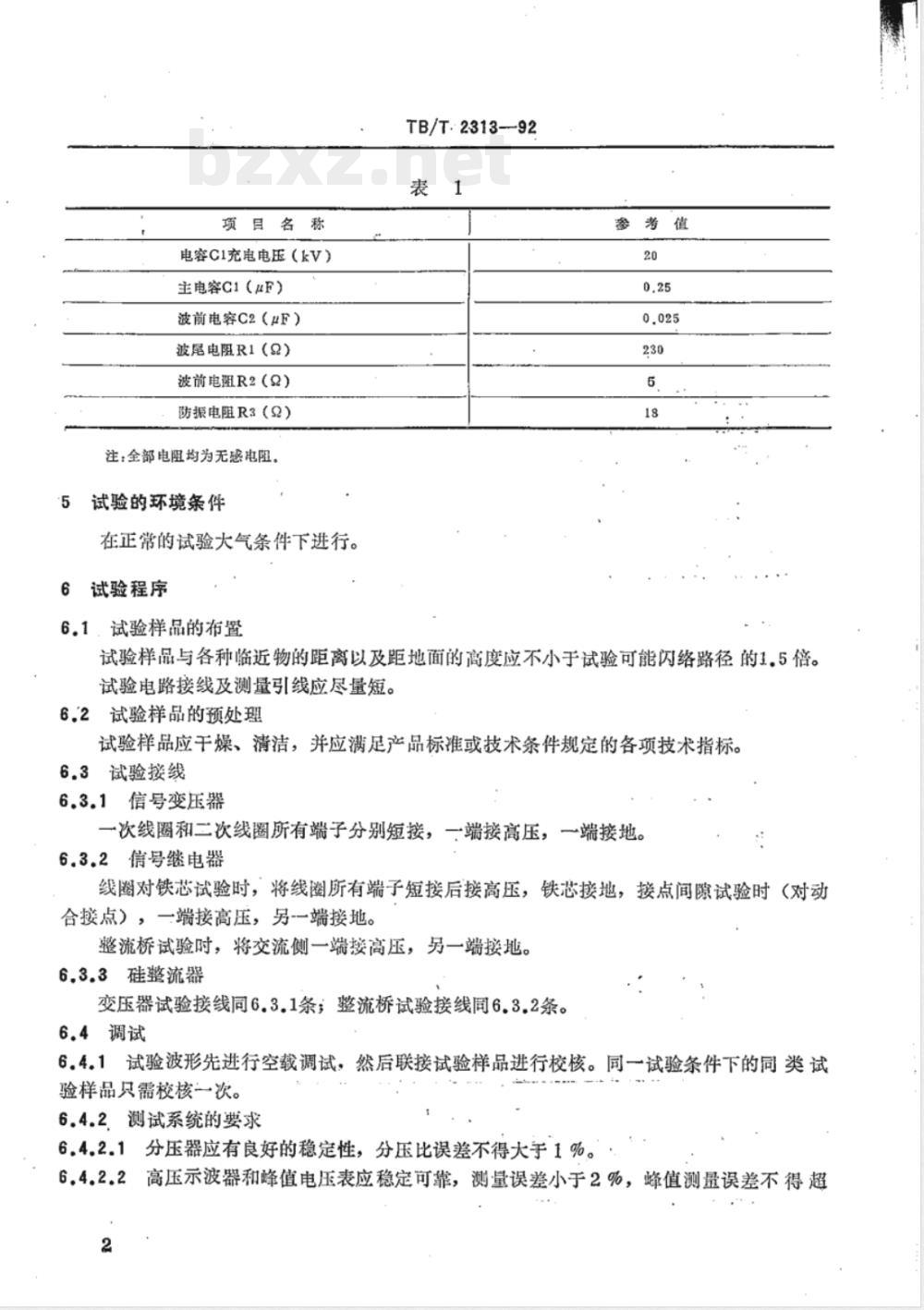

项目名称
电容C1充电电压（kV）
主电容C1（μF）
波前电容C2（μF）
波尾电阻R1（α）wwW.bzxz.Net
波前电阻R2（Q）
防振电阻R3（Q）
注：全部电阻均为无感电阻，
试验的环境条件
在正常的试验大气条件下进行。试验程序
6.1，试验样品的布置
TB/T·2313--92
参考值
试验样品与各种临近物的距离以及距地面的高度应不小于试验可能闪络路径的1.5倍。试验电路接线及测量引线应尽量短。6.2试验样品的预处理
试验样品应干燥、清洁，并应满足产品标准或技术条件规定的各项技术指标。6.3试验接线
6.3.1信号变压器
一次线圈和二次线圈所有端子分别短接，一端接高压，一端接地。6.3.2信号继电器
线圈对铁芯试验时，将线圈所有端子短接后接高压，铁芯接地，接点间隙试验时（对动合接点），一端接高压，另一端接地。整流桥试验时，将交流侧一端接高压，另一端接地。6.3.3硅整流器
变压器试验接线同6.3.1条；整流桥试验接线同6.3.2条。6.4调试
6.4.1试验波形先进行空载调试，然后联接试验样品进行校核。同一试验条件下的同类试验样品只需校核一次。
6.4.2、测试系统的要求
分压器应有良好的稳定性，分压比误差不得大于1%。6.4.2.13
高压示波器和峰值电压表应稳定可靠，测量误差小于2%，峰值测量误差不得超过3%。
TB/T2313-—92

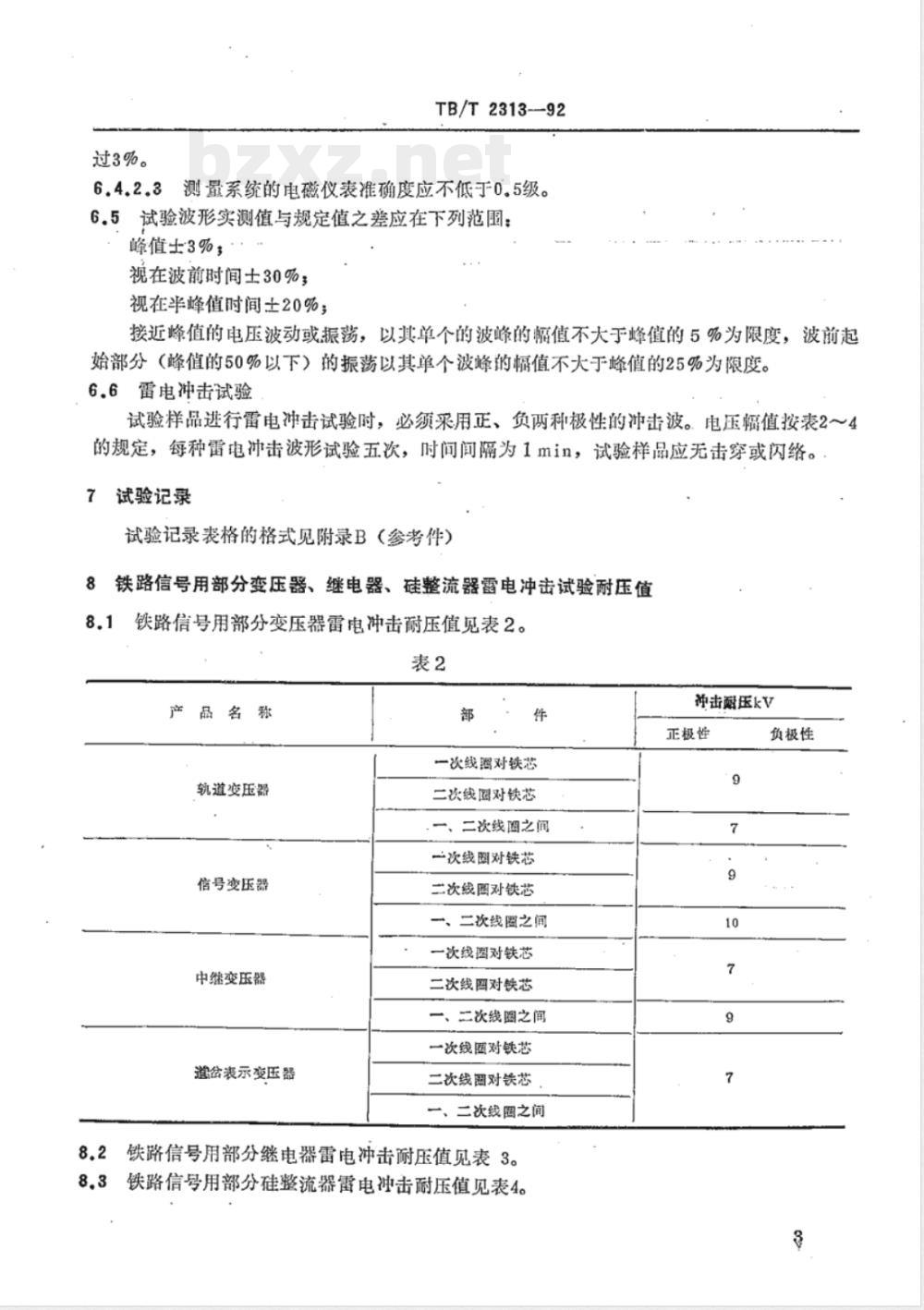

6.4.2.3测量系统的电磁仪表准确度应不低于0。5级。6.5试验波形实测值与规定值之差应在下列范围：峰值士3%；
视在波前时间士30%3
视在半峰值时间土20%；
接近峰值的电压波动或振荡，以其单个的波峰的幅值不大于峰值的5%为限度，波前起始部分（峰值的50%以下）的振荡以其单个波峰的幅值不大于峰值的25%为限度。6.6雷电冲击试验
试验样品进行雷电冲击试验时，必须采用正、负两种极性的冲击波。电压幅值按表2～4的规定，每种雷电冲击波形试验五次，时间间隔为1min，试验样品应无击穿或闪络。7
试验记录
试验记录表格的格式见附录B（参考件)铁路信号用部分变压器、继电器、硅整流器雷电冲击试验耐压值8
铁路信号用部分变压器雷电冲击耐压值见表2。表2
产品名称
轨道变压器
信号变压器
中继变压器
道公表示变压器
一次线圈对铁芯
二次线圆对铁芯
一、二次线之间
一次线固对铁芯
二次线圈对铁芯
“、二次线圈之间
一次线圈对铁芯
二次线图对铁芯
一、二次线圈之间
一次线圈对铁芯
二次线圖对铁芯
一、二次线圆之间

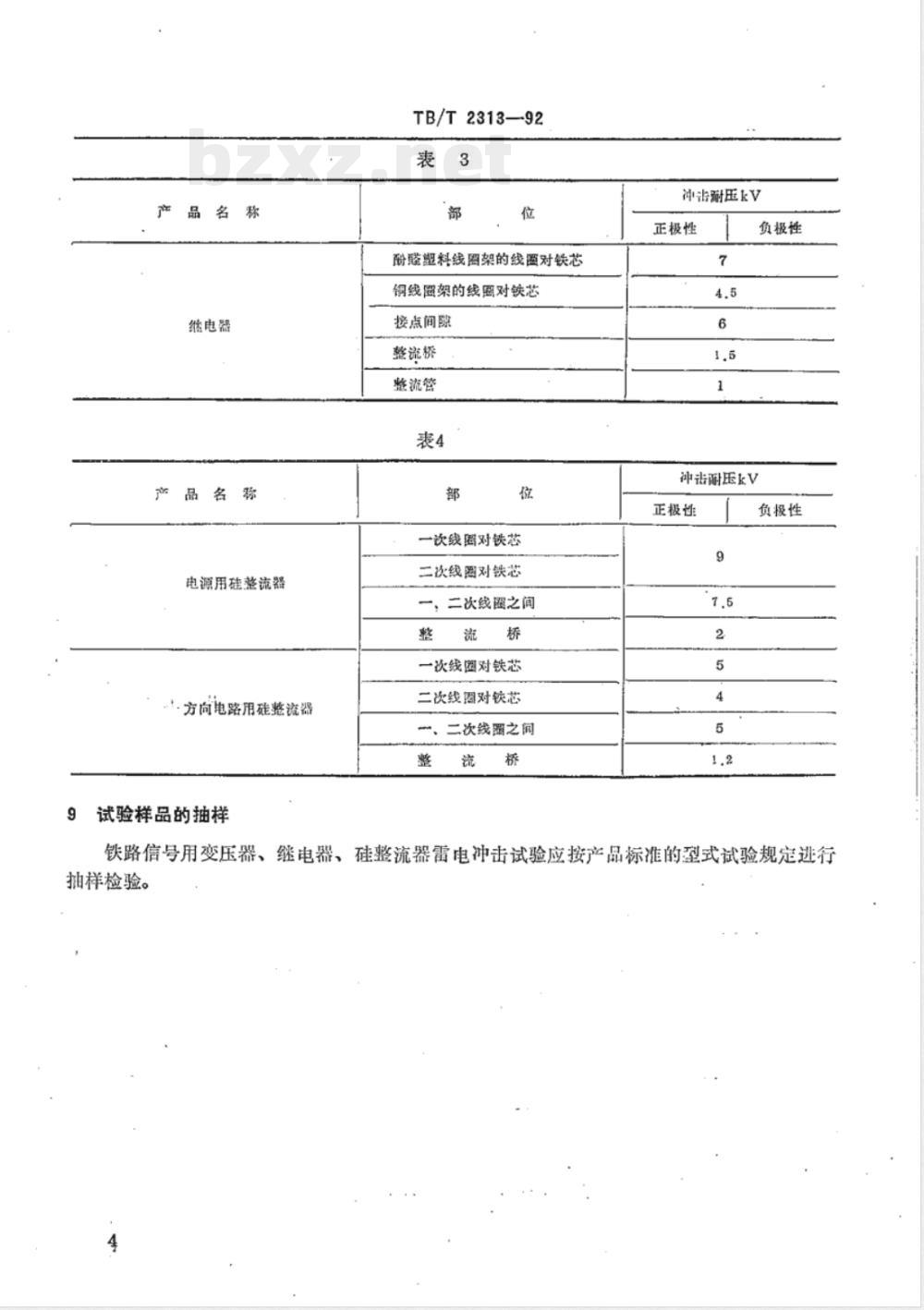

8.2铁路信号用部分继电器雷电冲击耐压值见表3。8.3铁路信号用部分硅整流器雷电冲击耐压值见表4。冲击压kv
正极性
负极性
继电器
产品名称
电源用硅整流器
·方尚电路用硅整流器
9试验样品的抽样
TB/T 2313—92
酚醛塑料线圈架的线对铁芯
铜线圈架的线圈对铁芯
接点间隙
整流桥
整流管
一次线圈对铁芯
二次线圈对铁芯
一，二次线圈之间
一次线圆对铁芯
二次线圈对铁芯
二次线圈之间
冲齿耐压kv
正极性
负极性
神击耐压kv
正极性
负极性
铁路信号用变压器、继电器、硅整流器雷电冲击试验应按产品标准的型式试验规定进行抽样检验。
单级性冲击电压全波
TB/T 2313-92
附录A
(补充件)
末被截断的非周期瞬态电压波，如图A1。一般记作T1/Tzμs，T1为视在波前时间，T2为视在半峰值时间。
Tm0.3T1=0.5T
A2冲击电压波视在波前时间T1
电压为峰值的30%和90%（图中A1的A、B点）的时间间隔乘以1.67。如果振荡发生在波前，则点A和B应在通过这些振荡所画的平均线上选取。A2.1冲击电压波视在原点O1
领先A点0.3T，的时标。对于线性扫描示波图，通过波前上的A，B点作一直线与横轴相交，交点即为视在原点O1。
A2.2冲击电压波视在半峰值时间T。由视在原点到电压下降到峰值的50%时的时间间隔。A2.3试验电压值
对于平滑的雷电冲击试验电压值指峰值。对某些试验电路，电压可能出现振荡或过冲5
：TB/T231392
（图A2a、b）。如果振荡频率不小于0.5MHz或过冲持续时间不超过1μs，则应取其平均曲线（图2a、b中的虚线），该曲线的最大幅值即试验电压值。>0.5MHz
A2.4介质击穿
指固体、液体、气体介质及其组合介质在高电压作用下，介质强度丧失的现象。介质击穿时，电极间的电压迅速下降到零或接近于零。A2.4.1击穿
固体介质在高电压作用下，介质强度丧失的现象。固体介质中，介质击穿是永久性的，而在液体和气体介质中的介质击穿有时是暂时的。A2.4.2放电
液体或气体介质中的介质击穿现象。A2.4.3闪络
气体或液体介质中沿绝缘表面的介质击穿现象。A2.5击穿放电电压
对位于浊击波峰值之后击穿放电的，其击穿放电电压值指引起击穿放电的试验电压峰值。
对位于冲击波峰之前（波前）击穿放电的，其击穿放电电压值指引起击穿放电的瞬时电压值。
击穿放电电压值是随机变化的、因而需经多次测试才能根据统计法获得击穿放电电压值。
试验项目
试验日期
波形参数
波形照片
计算数据
神击波发生器电路图
试验前后试验样品电气性能
测试仪表
试验结果
试验者签字：
附加说明：
TB/T 2313—92
附录B
试验记录表的格式
(参考件）
环境温度
空气相对湿度
大气压力
审核者签字：
本标准由中国铁路通信信号总公司西安器材研究所提出并归口。本标准由中国铁路通信信号总公司西安器材研究所负责起草。本标准主要起草人尹国柱、郑存阁。
