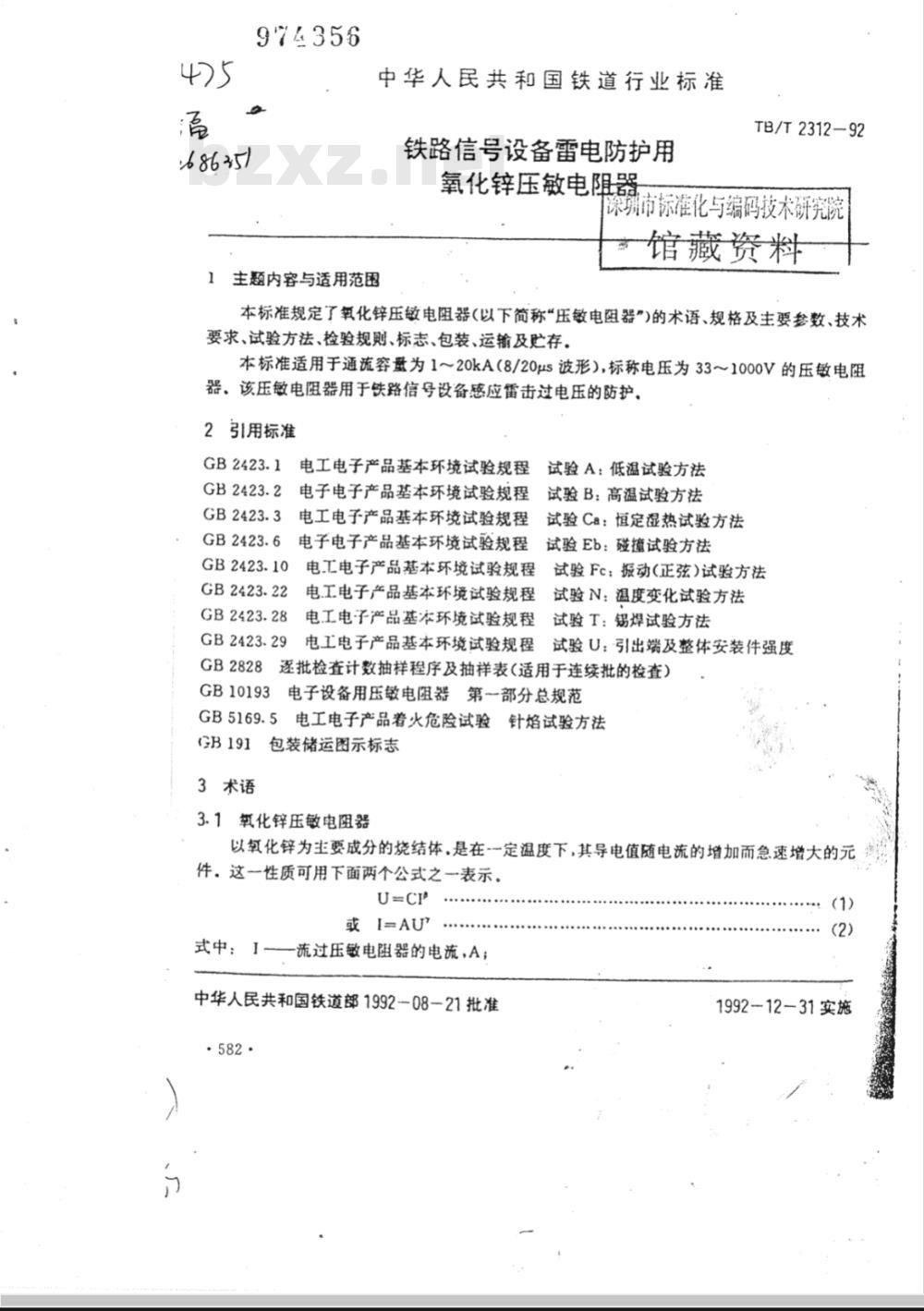

中华人民共和国铁道行业标准
铁路信号设备雷电防护用
氧化锌压敏电阻器
TB/T2312—92
深圳市标准化与编码技术研究院馆藏资料
1主题内容与适用范围
本标准规定了氧化锌压敏电阻器(以下简称“压敏电阻器\)的术语、规格及主要参数、技术要求、试验方法、检验规则、标志、包装、运输及存。本标准适用于通流容量为1～20kA(8/20μs波形)，标称电压为33～1000V的压敏电阻器、该压敏电阻器用于铁路信号设备感应雷击过电压的防护。2引用标准
GB2423.1电工电子产品基本环境试验规程GB2423.2日
电子电子产品基本环境试验规程GB2423.3
GB2423.10
GB2423.22
GB2423.28
GB2423.29
GB2828
GB10193
电工电子产品基本环境试验规程试验A：低温试验方法
试验B：高温试验方法
试验Ca：恒定湿热试验方法
电子电子产品基本环境试验规程试验Eb：磁撞试验方法
电工电子产品基本环境试验规程电工电子产品基本环境试验规程电工电子产品基本环境试验规程试验Fc：振动(正弦）试验方法
试验N：温度变化试验方法
试验T：锅焊试验方法
电工电子产品基本环境试验规程试验U：引出端及整体安装件强度逐批检查计数抽样程序及抽祥表(适用于连续批的检查）电子设备用压敏电阻器第一部分总规范GB5169.5
电工电子产品着火危险试验针焰试验方法GB191
包装储运图示标志
3术语
3.1氧化锌压敏电阻器
以化锌为主要成分的烧结体.是在-一定温度下，其导电值随电流的增加而急速增大的元件。这一性质可用下面两个公式之一表示。U=cr
或[=AU'
式中：1-
一流过压敏电阻器的电流，A；
中华人民共和国铁道部1992-08-21批准·582·
(1)）
199212—31实施
TB/T2312-92
U—施加在压敏电阻器上的电压，V；β—-电流指数；
电压指数；
AC常数。

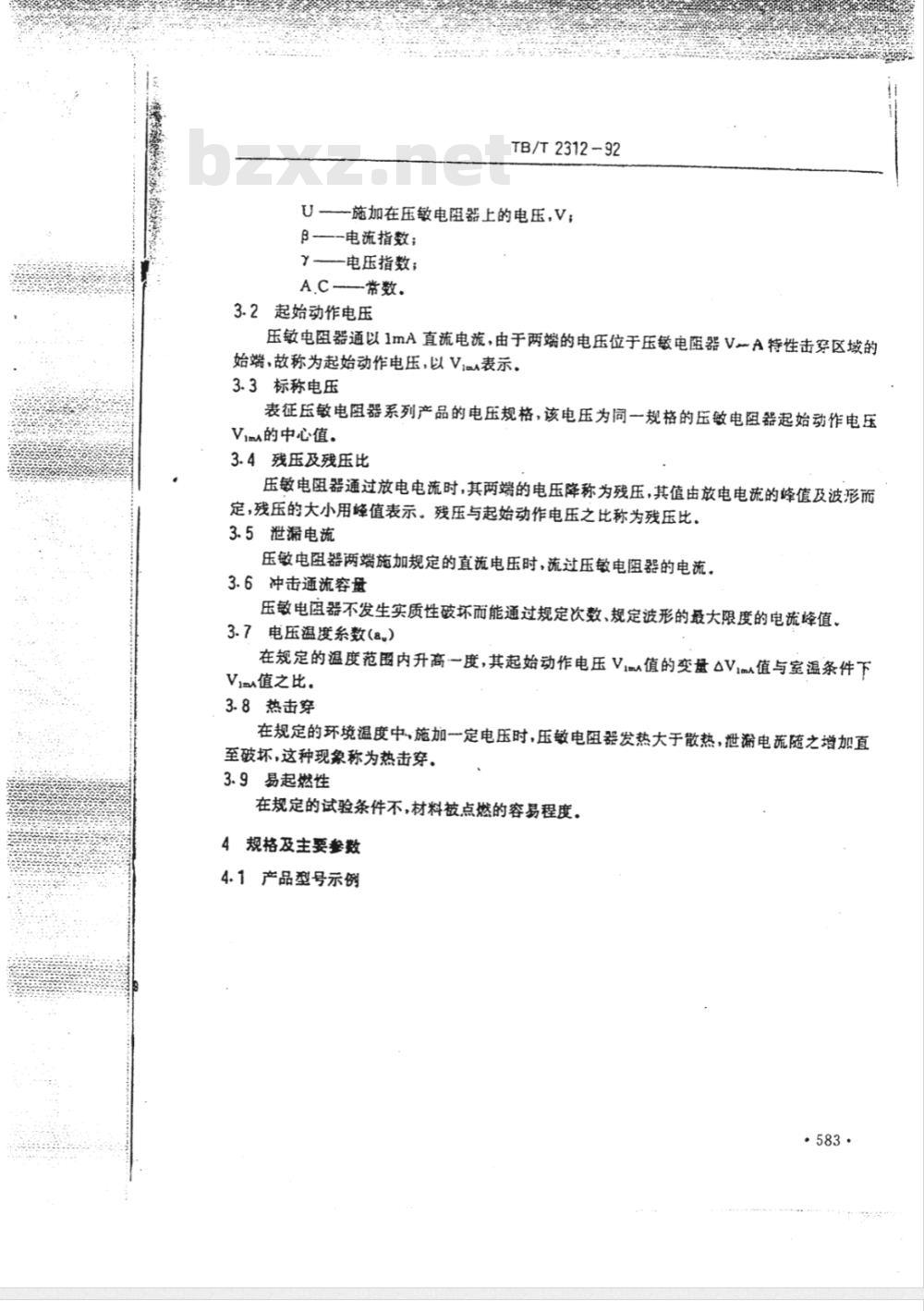

3.2起始动作电压
压敏电阻器通以1mA直流电流，由于两端的电压位于压敏电阻器VA待性击穿区域的始端、故称为起始动作电压，以V表示。3.3标称电压
表征压敏电阻器系列产品的电压规格，该电压为同一规格的压敏电阻器起始动作电压VimA的中心值。
3.4残压及残压比
压敏电阻器通过放电电流时，其两端的电压降称为残压，其值由放电电流的峰值及波形而定，残压的大小用蜂值表示。残压与起始动作电压之比称为残压比。3.5泄漏电流
压敏电阻器两端施加规定的直流电压时，流过压敏电阻器的电流。3.6冲击通流容量
压敏电阻器不发生实质性破坏而能通过规定次数、规定波形的最大限度的电流峰值。3.7电压温度系数(a)
在规定的温度范翻内升高一度，其起始动作电压Vim值的变量△V1m值与室温条件下VimA值之比.
3.8热击穿
在规定的环境温度中，施加一定电压时，压敏电阻器发热大于散热，泄滞电流随之增加直至破坏，这种现象称为热击穿。3.9易起燃性
在规定的试验条件不，材料被点燃的容易程度。4规格及主要参数

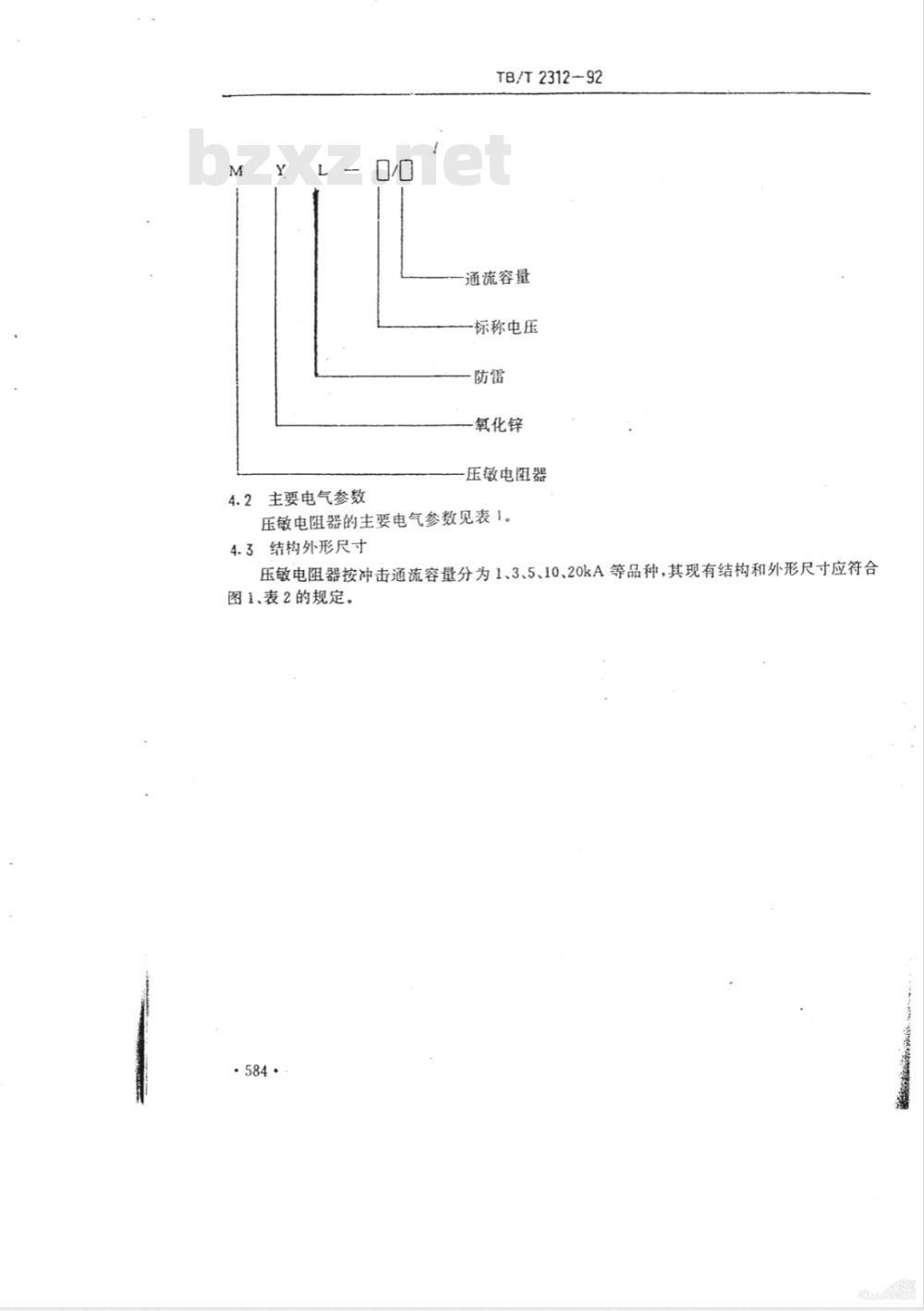

4.1产品型号示例
·583·
TB/T2312-92
通流容量
标称电压
氧化锌
压敏电阻器
4.2主要电气参数

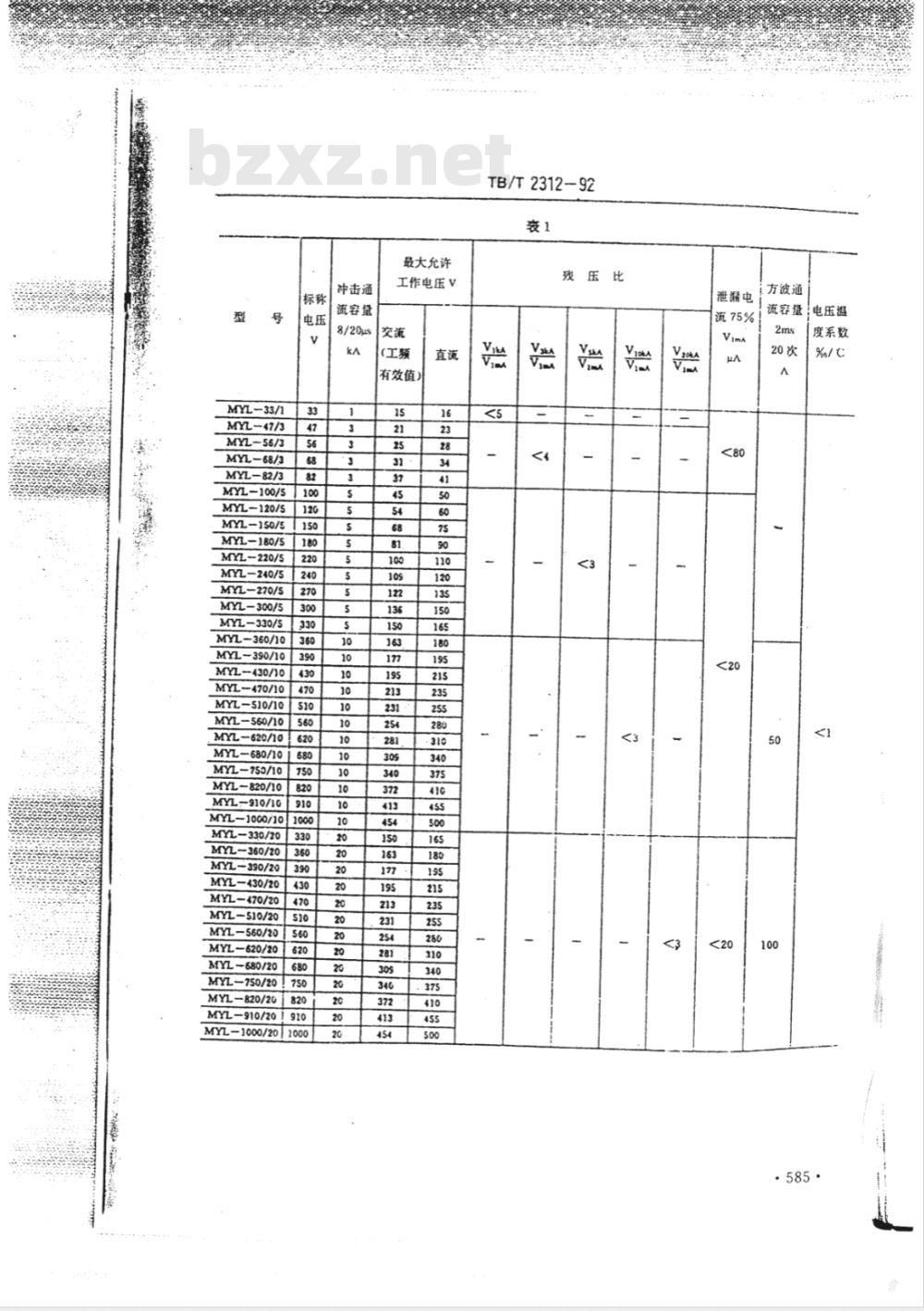

压敏电阻器的主要电气参数见表1。4.3结构外形尺寸
压敏电阻器按冲击通流容量分为1、3、5、10、20kA等品种，其现有结构和外形尺寸应符合图1、表2的规定。
·584·
MYL-33/1
MYL-47/3
MYL-56/3
MYL-68/3
MYL-82/3
-100/5
MYL-120/5
MYL-180/S
MYL~220/5
MYL240/5
430/10
470/10
冲击通
流容堡
8/20us
最大允许
工作电压V
（工额
有效值）
TB/T2312-92
残压比
泄漏电
流75%
方波通
电压温
流容量
度系数
·585·
·586·
TB/T2312-92

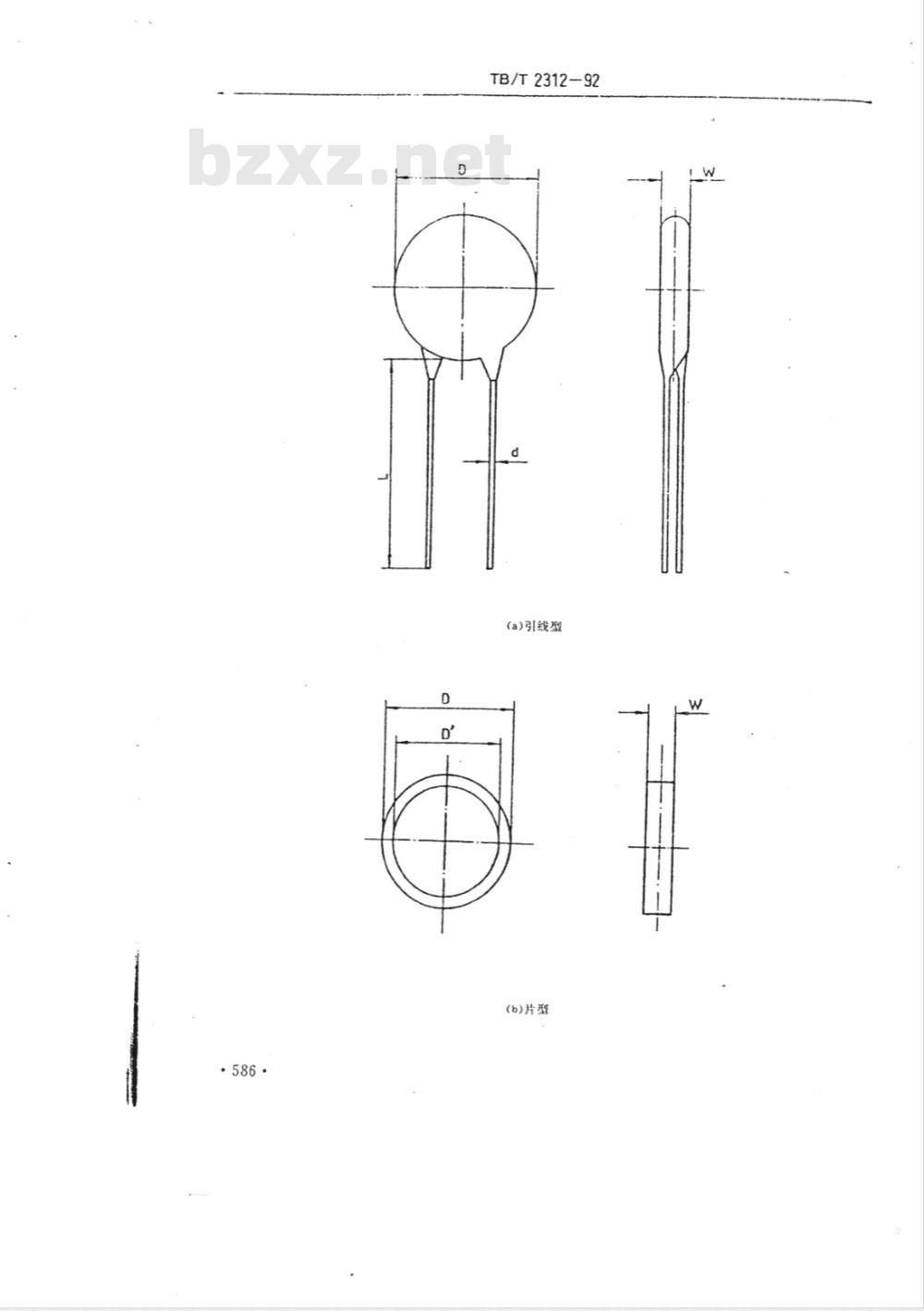

(a)引线型
(b)片型
MYL-20
5技术要求
标称电压V
100330bZxz.net
360-J000
330-1000
冲击通流
容量kA
TB/T2312-92
(c）轴型
外形尺寸（最大依）
图1(a)
图1(6)
Q38030
51.5033230
B60ig54
图1e)
5.1压敏电阻器应符台本标准的要求，并按照经规定程序批准的图样和技术文件制造。5.2正常工作环境条件
环境温度：-40~85℃
.587·
相对湿度：40℃时不大于95%；
TB/T2312-92
动：频率10~55Hz，加速度98m/s*5.3外表质量
压敏电阻器可采用不同形式的外包封，包封应牢固、密贴，涂双应均匀、无杂质、气泡、划仿和流痕。
5.4燃烧特性
压敏电阻器的包封必须采用不易起燃的材料制作。试验火焰施加持续时间为60s，其包封材料应不起燃。
5.5标志
每个压敏电阻器上的标志应准确、溃晰、耐久。5.6压敏电阻器的标称电压及允许偏差压敏电阻器的实测正、反向起始动作电压值应在该压敏电阻器标称电压值允许偏差士10%的范围内。
5.7泄漏电流
压敏电阻器的泄漏电流应符合本标准表1的规定。5.8残压比
残压比的数值应符合本标准表1的规定5.9电压温度系数
电压温度系数应符合本标准表1的规定。5.10冲击通流容量
冲击通流容量应符合本标准表1的规定。5.11方波通流容量
方波通流量应符合表1的规定
5.12高温
压敏电阻器在85士2C温度下放置72h，然后在正常的试验大气条件下恢复2h，压敏电阻器起始动作电压值的相对变化率应不大于5%。5.13低温
压敏电阻器在一40士3℃温度下放置72h，然后在正常的试验大气条件下恢复2h，压敏电器起始动作电压值相对变化率应不大于5%。5.14.恒定湿热
压敏电阻器在温度为40士2℃，相对湿度为90%～95%的潮湿箱中放置96h后压敏电阻器起始动作电压值的相对变化率应不大于5%，引线不应锈蚀。5.15温度变化
压敏电阻器应能承受在正负极限温度（一40℃，85℃)下3次温度变化试验后，在正常的试验大气条件下恢复24b，压敏电阻器起始动作电压值的相对变化率应不大于5%，且无机械损伤。
5.16机械负荷
压敏电阻器应能承受下列规定的机械负荷试验，应无机械损伤，其起始动作电压值的相对变化率应不大于5%。
·588·
TB/T231292
5.16.1振动：额率10~55Hz，加速度98m/s*，持续时间6h。5.16.2磁瘤：加速度390m/s、磁撞次数4000次5.17引出端强度
对压敏电阻器引出端应进行拉力和夸曲试验，施加的拉力和弯曲力根据GB2423.29的规定选取。经试验后，应无机械损伤，其起始动作电压值的相对变化率应不大于5%。5.18可焊性和耐焊接热
压敏电阻器的引出端应易于焊接，并经耐焊接热试验后应无机械损伤，其起始动作电压值的相对变化率应不大于5%。
压敏电阻器起始动作电压相对变化率S应按下式进行计算：s=
式中S-压敏电阻器起始动作电压相对变化率；V,试验前压敏电阻器起始动作电压值，VV，—试验后压敏电阻器起始动作电压值，V.5.19上限类别温度耐久性
压敏电阻器应进行1000土24h的温度耐久性试验，恢复以后，其外观不应有可见损伤且标志应清晰，起始动作电压、泄漏电流应符合本标准表1的规定。6试验方法
6.1若无待殊规定，所有试验均应在正常的试验大气条件下进行。温度：15~35℃，
相对湿度：45%~75%；
大气压力：86~106kPa。
6.2外观检查。
按GB10193第4.3.1条进行，用目检法检查产品的状态、加工质量和表面质量，并应符台本标准5.3条的规定。
6.3.燃烧特性
按GB5169.5的规定，电工电子产品誉火危险试验，针焰试验方法进行。试验样品在温度为15～35℃,相对湿度45%～75%的大气中放置24h后开始试验。施加试验火焰的持续时间为60s。
6.4标志
用目检法检查标志，并应符合本标准5.5条的规定。6.5标称电压及允许偏差
测量电路见图2，仪表准确度应不低于士2.5%，试验前试品在正常的试验大气条件下放置时间应不少于24h。
在规定的1mA测量电流条件下对压敏电阻器进行正、反方向的测量，每一方向测量两次，每次时间间需为1i5min，测量时间不得超过5s，·589·
直流电源
TB/T2312-92
限西电医器，电区值根据后效电医器的标称电压走取，电压表，准磅度0.5段
竞安表,准确度0.5级
6.6泄漏电流
压敏电阻器
按6.5条的测量方法，先测量压敏电阻器在正、反向1mA电流下的起始动作电压Vim值，然后将其75%V1m^值施加到该压敏电阻器上，测试其流过的电流。6.7残压比
按6.5条的测量方法，测量1mA电流时的起始动作电压值，然后用8/20μs波形的冲击电流发生器，用示波器或峰值电压表监测读取规定的冲击通流电流下的电压，并计算出二者的比值。
压敏电阻器的残压比C按下式进行计算：V
C,=VymA
一压敏电阻器的残压比；
式中：C-
V.施加nkA冲击电流时压敏电阻器两端的电压，即残压，V；Vm
6.8电压温度系数
一压敏电阻器通过1mA时两端的电压、即起始动作电压，V。(4)
在环境温度范围内，依次在下列温度下，按6.5条的测量方法，测量压敏电阻器的起始动作电压值，并记录实测温度。
8.室湿：20士2℃；
b.正极限温度（85℃）保持30min。电压温度系数应按下式进行计算：V,V
a,=V,(t,-t,)
式中：t,实测温度，℃；
t--正极限温度，C；
V,—t,温度下通过1mA电流时测得的电压值，V；V,
tz温度下通过1mA电流时测得的电压值，V.(5)
6.9冲击通流容量
按6.5条的测量方法，测得1mA电流下的起始动作电压值，然后规定的脉冲波形(8/·590
TB/T2312-92
20us)和表】规定的电流值对试品同方向冲击二次，两次电流冲击间隔时间为5min，冲击后恢复2h，再按图2电路测量1mA电流下正、反向电压值，其电压变化率均应小于10%.冲击通流量的测量电路见图3。
发生器
一球次：
R——限该电医群，电阻值极据冲击电流幅值选取6.10方波通流容量
压敏电阻器
按6.5条的测量方法，测量1mA电流下的起始动作电压值，然后按图4规定的2ms波形，对试品同方向冲击20次，电流冲击间需时间为5min，冲击后恢复2h，再按图2电路测量1mA电流下正、反向电压值；其电压变化率应小于10%。100%
b/≤1.5s
%幅值：
10℃%处表示幅值，幅值误差+10%，概值处抵弱戒突起应小于幅值的10%。方波流通容量的试验电路见图5。591
G—球醇：
发生器
TB/T2312-92
R—限资电阻器，电阻值根据方波电流幅值选取6.11高温
压敏电阻器
按GB2423.2规定，非散热试验样品的高温试验Bb，温度渐变的试验方法进行。6.12低温
按GB2423.1规定，非散热试验样品的低温试验Ab，温度渐变的试验方法进行。6.13恒定湿热
按GB2423.3规定，试验Ca，恒定湿热方法进行。6.14温度变化
按GB2423.22规定，试验N，温度变化试验方法进行，6.15机械负荷
&.振动按GB2423.10规定，试验Fc，振动（正弦）试验方法进行，b.磁撞：按GB2423.6规定，试验Eb，磁撞试验方法进行、6.16引出端强度
8.按GB2423.29规定，试验U8，拉力试验方法进行；b.按GB2423.29规定，试验Ub，弯曲试验方法进行。6.17可焊性和耐焊接热
按GB2423.28规定，试验T，锡焊试验方法进行。6.18上限类别温度耐久性
按GB10193第4、20条上限类别温度耐久性试验方法进行，压敏电阻器两端施加表1规定的最大允许工作电压；试验环境温度85℃，进行1000士24h的耐久性试验，7检验规则
7.1鉴定批准检验
鉴定批准检验见表3.
7.1.1检验项目和检验程序
检验项目按表3规定的检验或试验项目进行。检验程序应在表3的0一1a和0-1b分组检验后，再进行其它组的检验，7.1.2样本条件和预处理
检验样本应为满足本标准规定的性能和特性有代表性的产品，样本应在检验开始之前三·592·
