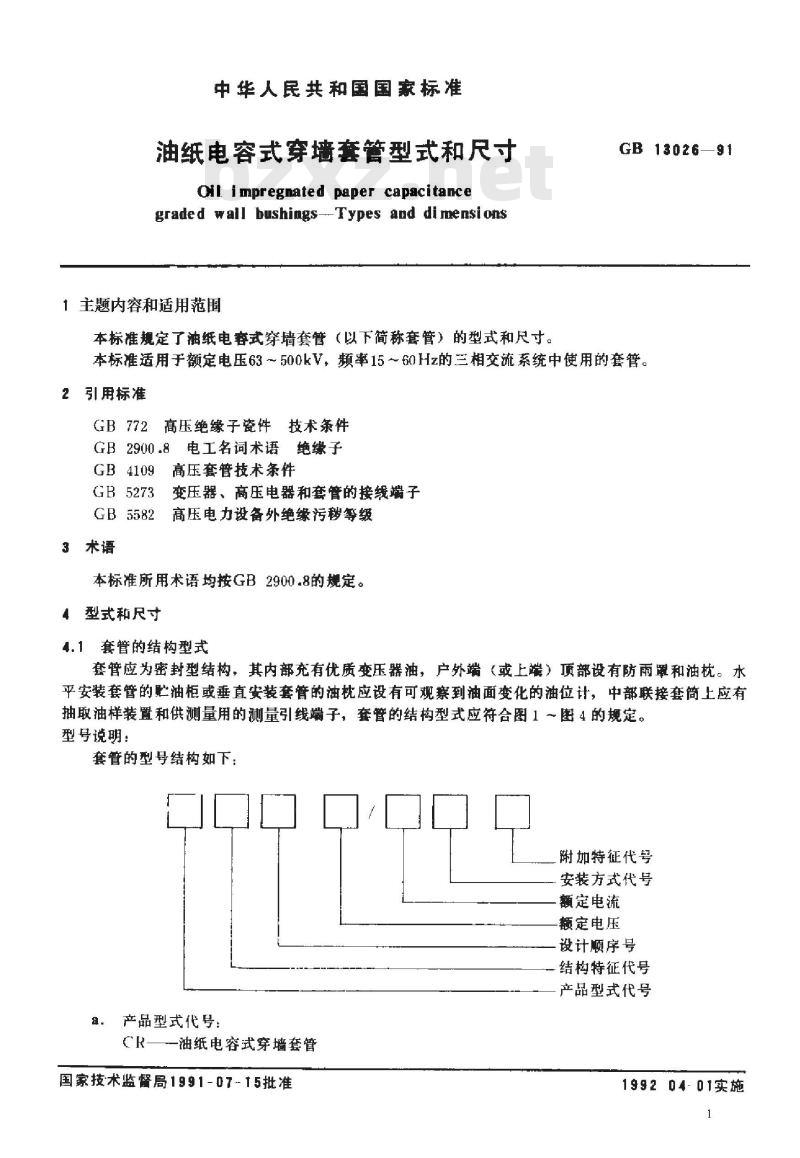

中华人民共和国国家标准
油纸电容式穿墙套管型式和尺寸Oil impregnated paper capacitancegraded wall bushings--Types and di mensions1主题内容和适用范围
本标准规定了油纸电容式穿墙套管（以下简称套管）的型式和尺寸。GB 13026—91
本标准适用于额定电压63~500kV，频率15～60Hz的三相交流系统中使用的套管。2引用标准
GB772高压绝缘子瓷件技术条件
GB2900.8电工名词术语绝缘子
GB4109高压套管技术条件
GB 5273
GB5582
3术语
变压器、高压电器和套管的接线端子高压电力设备外绝缘污移等级
本标准所用术语均按GB2900.8的规定。4型式和尺寸
4.1套管的结构型式
套管应为密封型结构，其内部充有优质变压器油，户外端（或上端）顶部设有防雨罩和油枕。水平安装套管的贮油柜或垂直安装套管的油枕应设有可观察到油面变化的油位计，中部联接套简上应有抽取油样装置和供测量用的测量引线端子，套管的结构型式应符合图1～图4的规定。型号说明：
套管的型号结构如下：
附加特征代号
安装方式代号
额定电流
额定电压
设计顺序号
结构特征代号
产品型式代号
a．产品型式代号
一油纸电容式穿墙套管
国家技术监督局1991-07-15批准199204-01实施
结构特征：
GB 13026—91
可否装电流互感器：L一一可装设电流互感器；不可装设电流互感器时不表示。户外端（或上端）外绝缘结构：W耐污型；普通型不表示。设计序号：
按照产品设计中的次序，以阿拉伯数码表征其设计次序，顺序由1开始按自然数的顺序排列。特征数字：
额定电压千伏数
额定电流安培数
安装方式：免费标准bzxz.net
Z---—垂直安装，水平安装不表示。附加特征代号：
套管户外端（或上端）外绝缘污秽等级最小公称爬电比距按GB5582的规定，其外绝缘污秒等级代号规定如下：
2-—最小公称爬电比距为20mm/kV；3
一最小公称爬电比距为25mm/kV；4—-最小公称爬电比距为31mm/kV。型号举例：额定电压110kV，额定电流630A套管，户外瓷套爬电比距20mm/kV，水平安装，不可安装电流互感器，其型号为：CRW -110/630-2

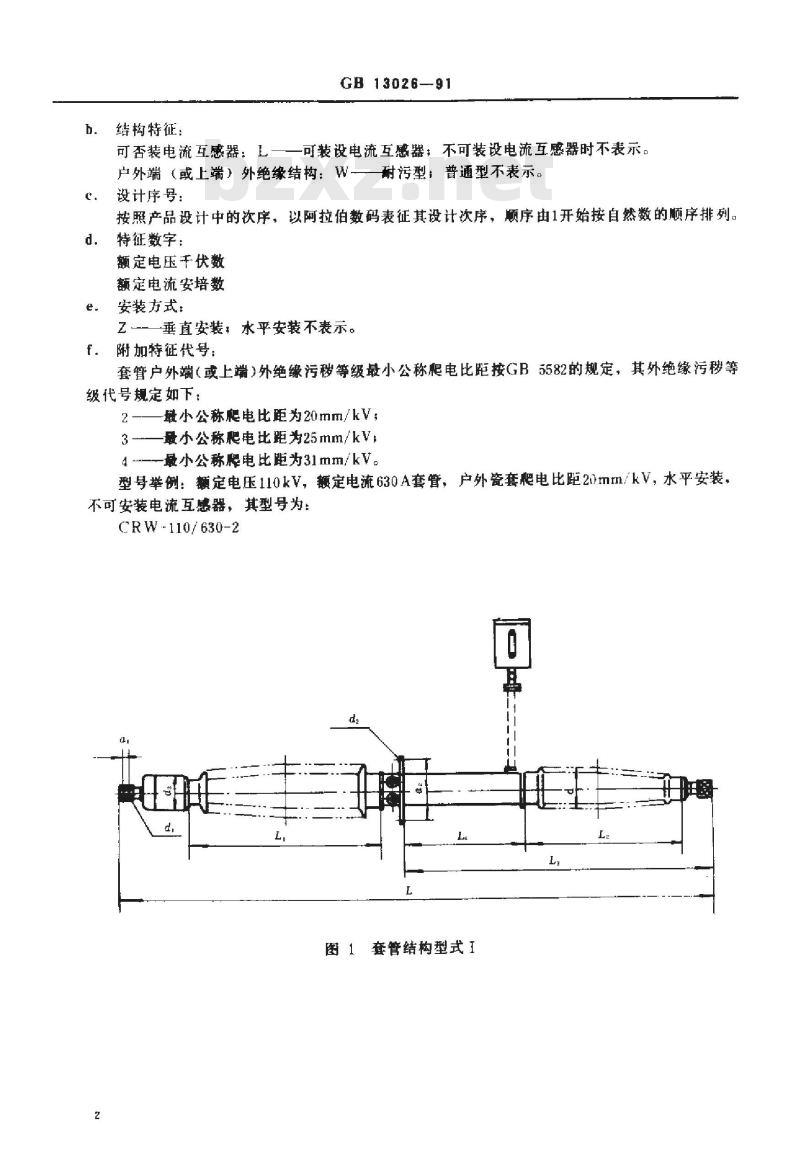

图1套管结构型式I
GB 13026-91

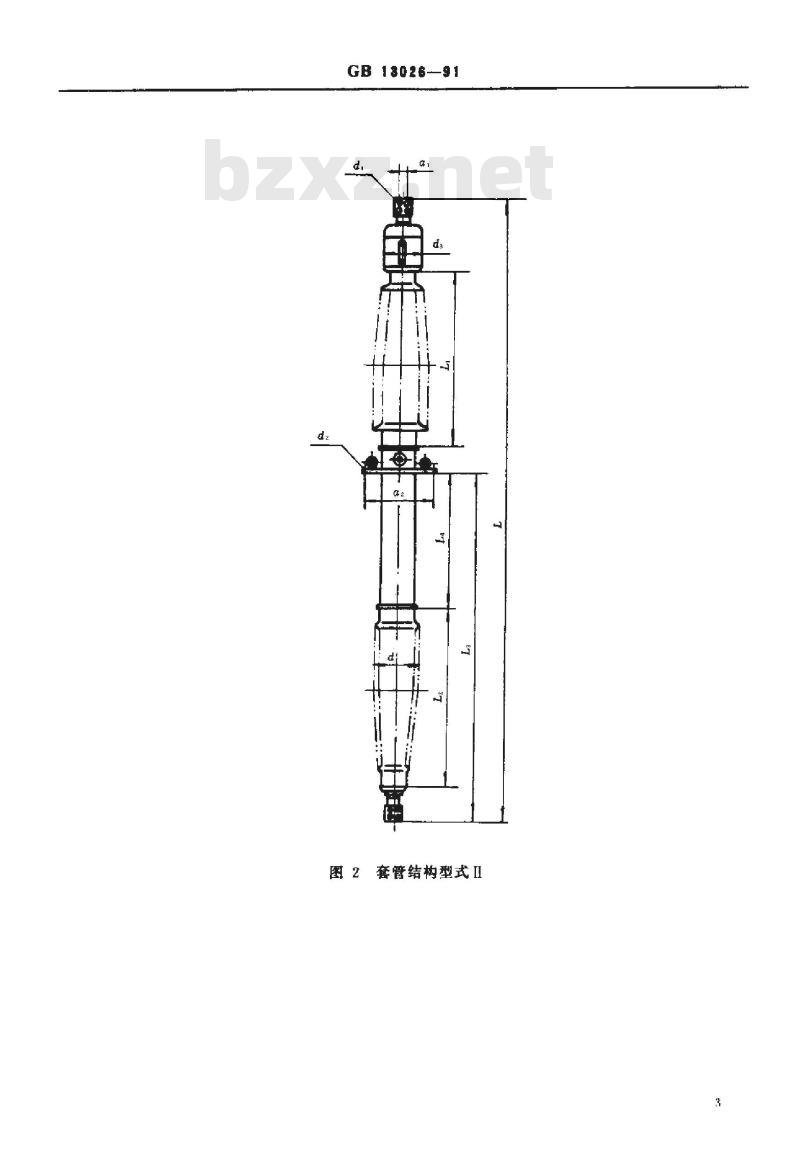

图2套管结构型式I
GB13026—91
图3水平安装套管法兰安装孔与油枕的相对位置油枕
油上油位计位置

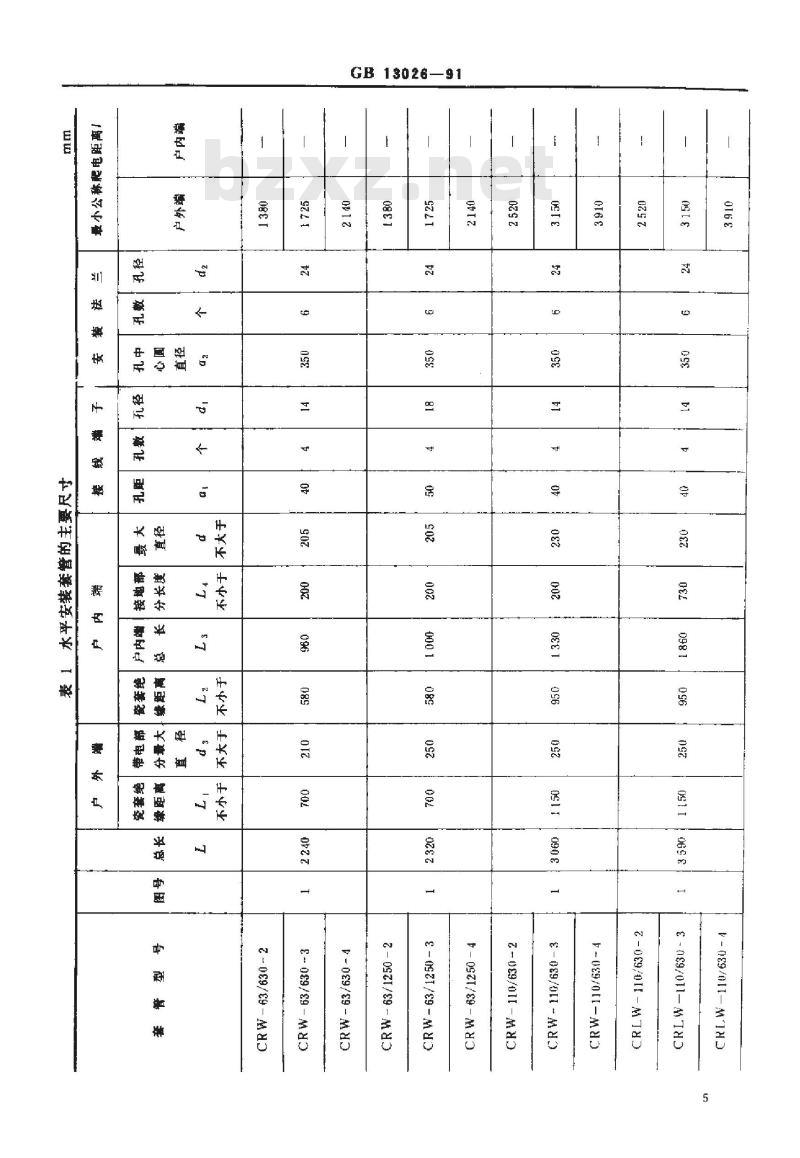

图4垂直安装套臂法兰安装孔与油枕的相对位置4.2套管的主要尺寸应符合表1～表2的规定。GB 13026—91
?尊称
+- 089/011-m'th
-89/011MTA
-029/01
-09011-A
089/01
089/011-A
-08989
089/69-
13026-91
【+业
-09/0-
-00020
E-0002/011-MS
13026-91
-089/088
2009/02 -
2 -021027 -
13026—91
士业业
&- 2089/02-MHO
2-Z089/022-MAS
E-20521/011-m782
E:70921/011-M742
20921011-180
8- Z0S21/011-m20
2-Z02/011-MA
Z89/01-E
2-2089/011-MTA0
2089/011 -18
2089/011AE
2089/011-MAS
Z089/011
8-Z089/69-MH3
2089/8A
GB 13026—91
4.3套管接线端子制造除符合本标准外，应符合GB5273的规定。4.4套管主要尺寸偏差：
表1和表2所列尺寸为公称值，其主要尺寸偏差规定如下：对法兰安装孔中心圆直径（α，）a.
a350mm时：±1mm
a2>350mm时：±1.5mm
b，对户外端（和上端）最小公称爬电距离，按GB772，其负偏差应不超过下式规定。0.025l+6mm
式中：-
-最小公称爬电距离，mm。
4.5忙油柜的安装：
水平安装套管的油柜应能通过连接管加以固定（不高于套管2m），其连接法兰座尺寸如图5规定。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由全国绝缘子标准化技术委员会归口。本标准由西安电瓷研究所负责起草。本标准主要起草人罗延松。
自本标准实施之日起，原中华人民共和国第一机械工业部部标准JB2377一78《电容式穿墙套管型式和尺寸》作废。
