【机械行业标准(JB)】 滚珠丝杠副 滚珠螺母 安装连接尺寸

JB/T 9893-1999

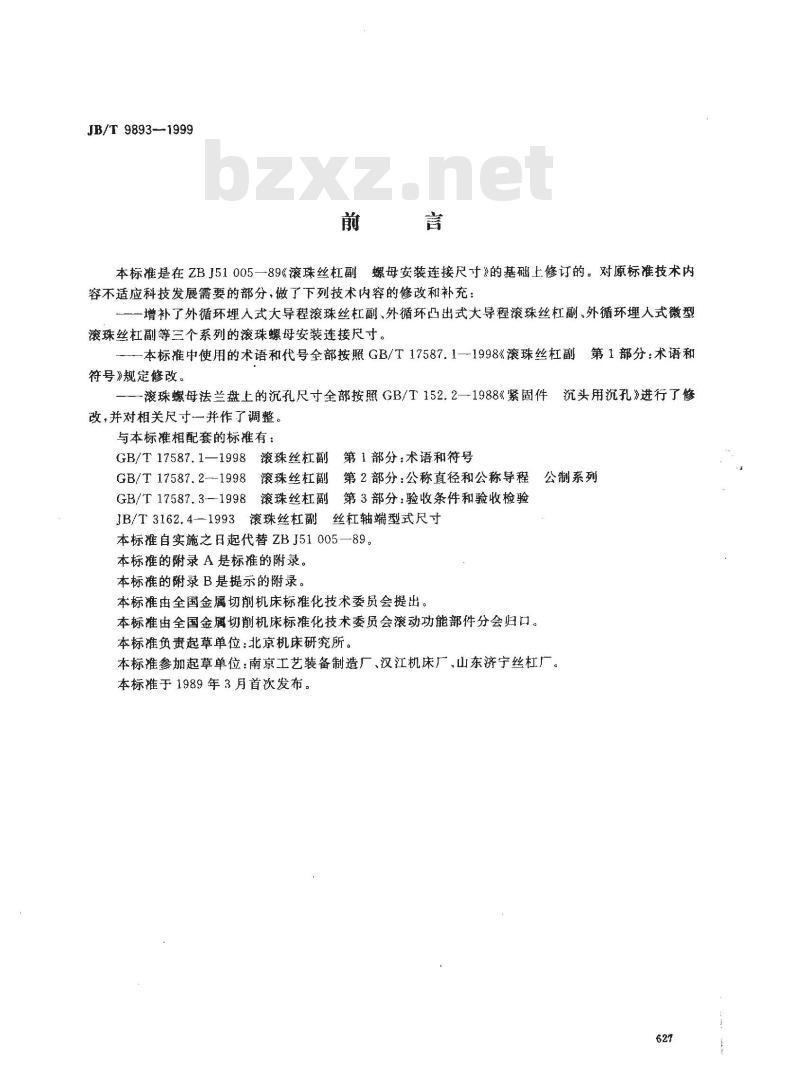

螺母安装连接尺寸》的基础上修订的。对原标准技术内本标准是在ZBJ51005—89《滚珠丝杠副容不适应科技发展需要的部分，做了下列技术内容的修改和补充：增补了外循环埋人式大导程滚珠丝杠副、外循环凸出式大导程滚珠丝杠副、外循环埋人式微型滚珠丝杠副等三个系列的滚珠螺母安装连接尺寸。本标推中使用的术语和代号全部按照GB/T17587.1—1998《滚珠丝杠副第1部分：术语和符号》规定修改。下载标准就来标准下载网
-滚珠螺母法兰盘上的沉孔尺寸全部按照GB/T152.2一1988《紧固件沉头用沉孔》进行了修改，并对相关尺寸一并作了调整。与本标准相配套的标准有：
GB/T17587.1—1998滚珠丝杠副第1部分：术语和符号GB/T17587.2--1998滚珠丝杠副第2部分：公称直径和公称导程公制系列
GB/T17587.3—1998滚珠丝杠副第3部分：验收条件和验收检验JB/T3162.4-—1993滚珠丝杠副丝杠轴端型式尺寸本标准自实施之日起代替ZBJ51005—89。本标推的附录A是标准的附录。
本标准的附录B是提示的附录。
本标准由全国金属切削机床标推化技术委员会提出。本标准由全国金属切削机床标推化技术委员会滚动功能部件分会归门。本标准负责起草单位：北京机床研究所。本标准参加起草单位：南京工艺装备制造厂、汉江机床厂、山东济宁丝杠厂。本标于1989年3月首次发布。

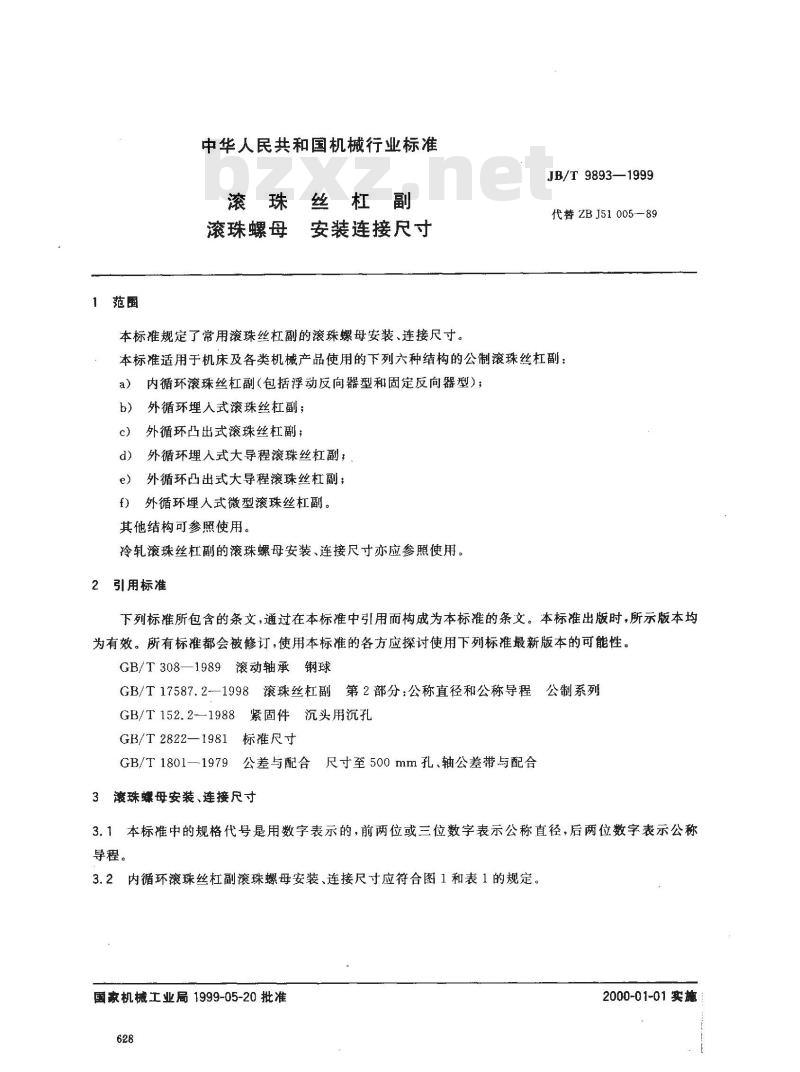

1范围
中华人民共和国机械行业标准
滚珠丝杠副
安装连接尺寸
滚珠螺母
本标准规定了常用滚珠丝杠副的滚珠螺母安装、连接尺寸。JB/T 9893—1999
代替ZBJ51005—89
本标准适用于机床及各类机械产品使用的下列六种结构的公制滚珠丝杠副：内循环滚珠丝杠副（包括浮动反向器型和固定反向器型）；a）
b）外循环埋人式滚珠丝杠副；
外循环凸出式滚珠丝杠副；
d）外循环埋人式大导程滚珠丝杠副，外循环凸出式大导程滚珠丝杠副；e)
f）外循环埋人式微型滚珠丝杠副。其他结构可参照使用。
冷轧滚珠丝杠副的滚珠螺母安装、连接尺寸亦应参照使用。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T308—1989滚动轴承钢球
GB/T17587.21998滚珠丝杠副第2部分：公称直径和公称导程公制系列GB/T152.2—1988紧固件沉头用沉孔GB/T2822—1981标准尺寸
GB/T1801—1979公差与配合尺寸至500mm孔、轴公差带与配合3渡珠螺母安装、连接尺寸
3.1本标准中的规格代号是用数字表示的，前两位或三位数字表示公称直径，后两位数字表示公称导程。

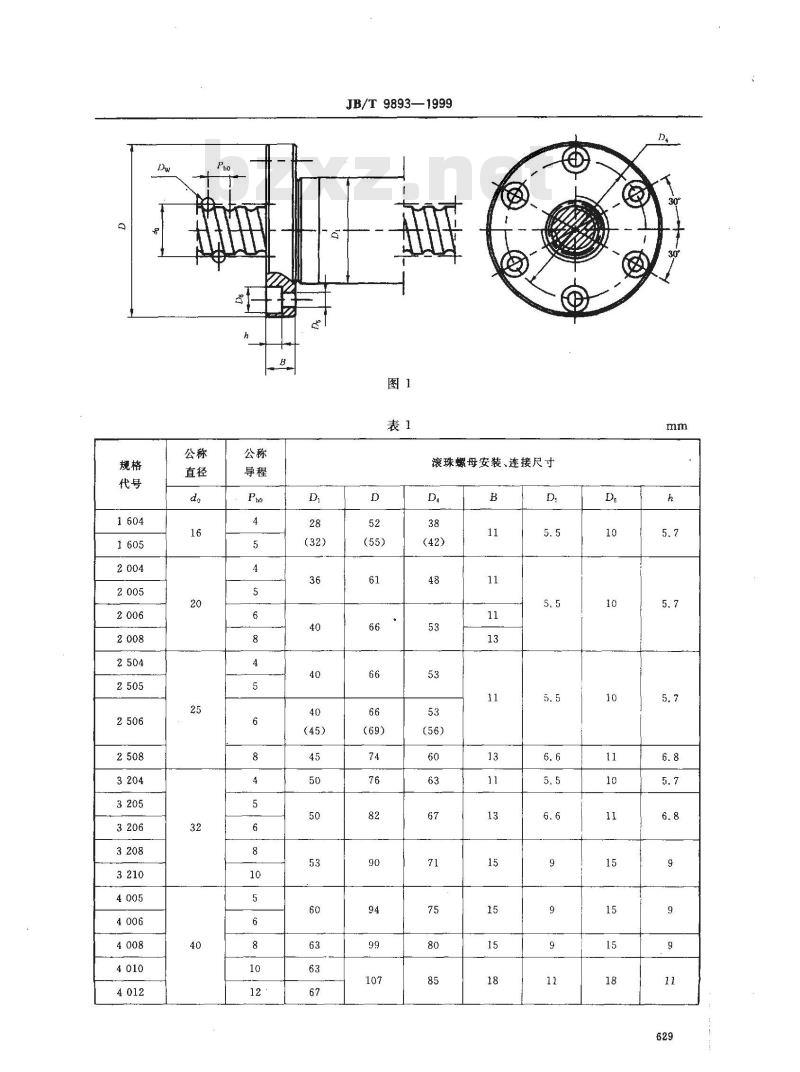

3.2内循环滚珠丝杠副滚珠螺母安装、连接尺寸应符合图1和表1的规定。国家机械工业局1999-05-20批准628
2000-01-01实施
JB/T9893—1999
滚珠螺母安装、连接尺寸
：10016
JB/T9893—1999

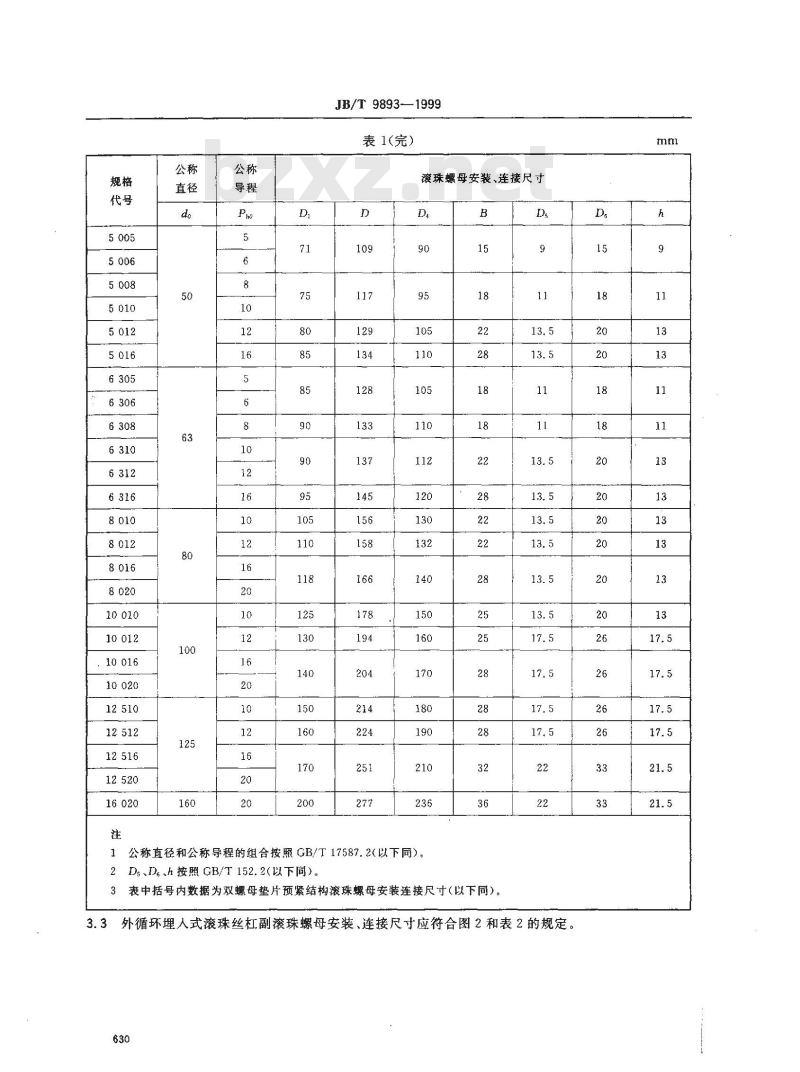

表1(完)
滚珠螺母安装、连接尺寸
1公称直径和公称导程的组合按照GB/T17587.2(以下同）。2D、D、h按照GB/T152.2(以下同）。B
3表中括号内数据为双螺母垫片预紧结构滚珠螺母安装连接尺寸（以下同）。D

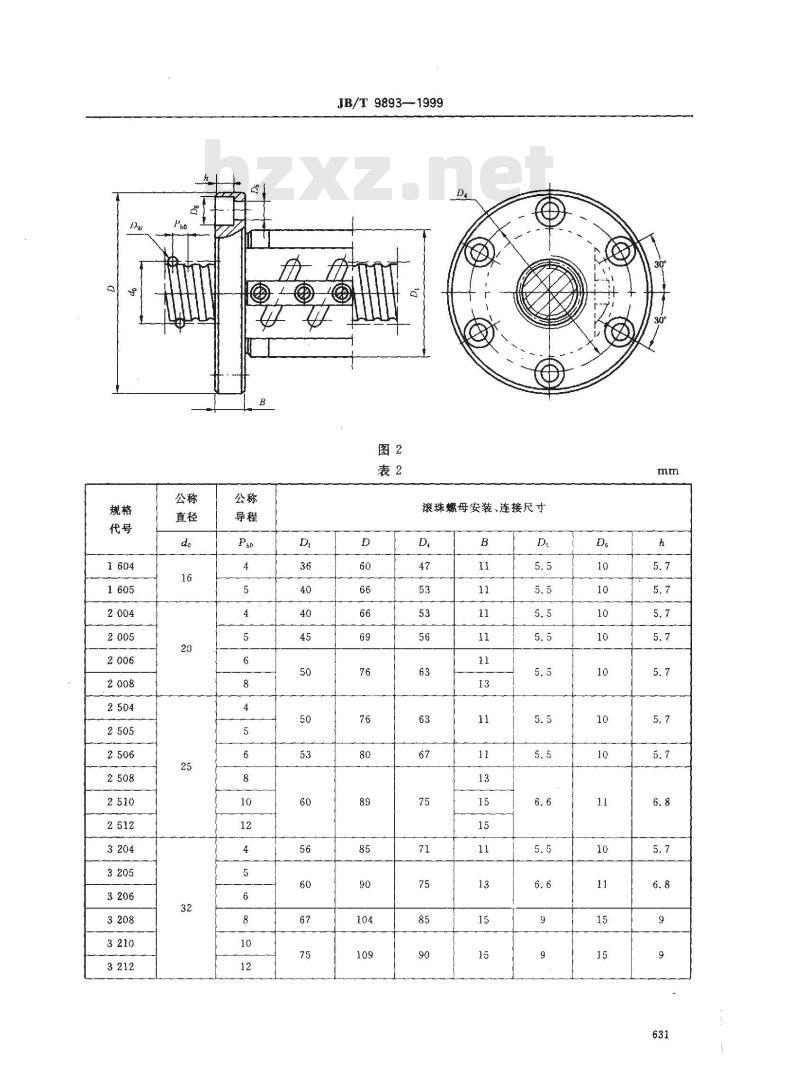

3.3外循环埋人式滚珠丝杠副滚珠螺母安装、连接尺寸应符合图2和表2的规定。630
JB/T 9893-1999
滚珠螺母安装、连接尺寸
JB/T 9893-—1999
表2(完）
滚珠螺母安装、连接尺寸
JB/T98931999
3.4外循环凸出式滚珠丝杠副滚珠螺母安装、连接尺寸应符合图3和表3的规定。Du
滚珠螺母安装、连接尺寸
JB/T 9893—1999
表3（完）
滚珠螺母安装、连接尺寸
JB/T 9893—1999
3.5外循环埋人式大导程滚珠丝杠副滚珠螺母安装、连接尺寸应符合图4和表4的规定。D4
滚珠螺母安装、连接尺寸
JB/T9893—1999
3.6外循环凸出式大导程滚珠丝杠副滚珠螺母安装、连接尺寸应符合图5和表5的规定。2u
滚珠螺母安装、连接尺寸
JB/T9893—1999
外循环埋人式微型滚珠丝杠副滚珠螺母安装、连接尺寸应符合图6和表6的规定、3.7
沉孔D深h
滚珠螺母安装、连接尺寸
3.8滚珠螺母安装配合尺寸D1，按照GB/T2822的规定，其公差采用GB/T1801—1979中的g6。当滚珠丝杠副精度等于或低于5级时，其公差允许选用g7。D1定位面的有效长度视不同产品结构特点而定。
3.9双螺母滚珠丝杠副，其中一个滚珠螺母的安装配合尺寸精度允许低于g6（当滚珠丝杠副精度等于或低于5级时，充许低于g7）。
3.10根据主机设计要求，在滚珠螺母法兰盘上允许去掉一部分。3.11本标准没有规定滚珠螺母长度，由制造企业自定。637
微型滚珠丝杠副
JB/T9893—1999
附录A
（标准的附录）
滚珠丝杠副术语
公称直径小于或等于12mm的滚珠丝杠副。大导程珠丝杠副
螺旋升角大于或等于9°的滚珠丝杠副。638
