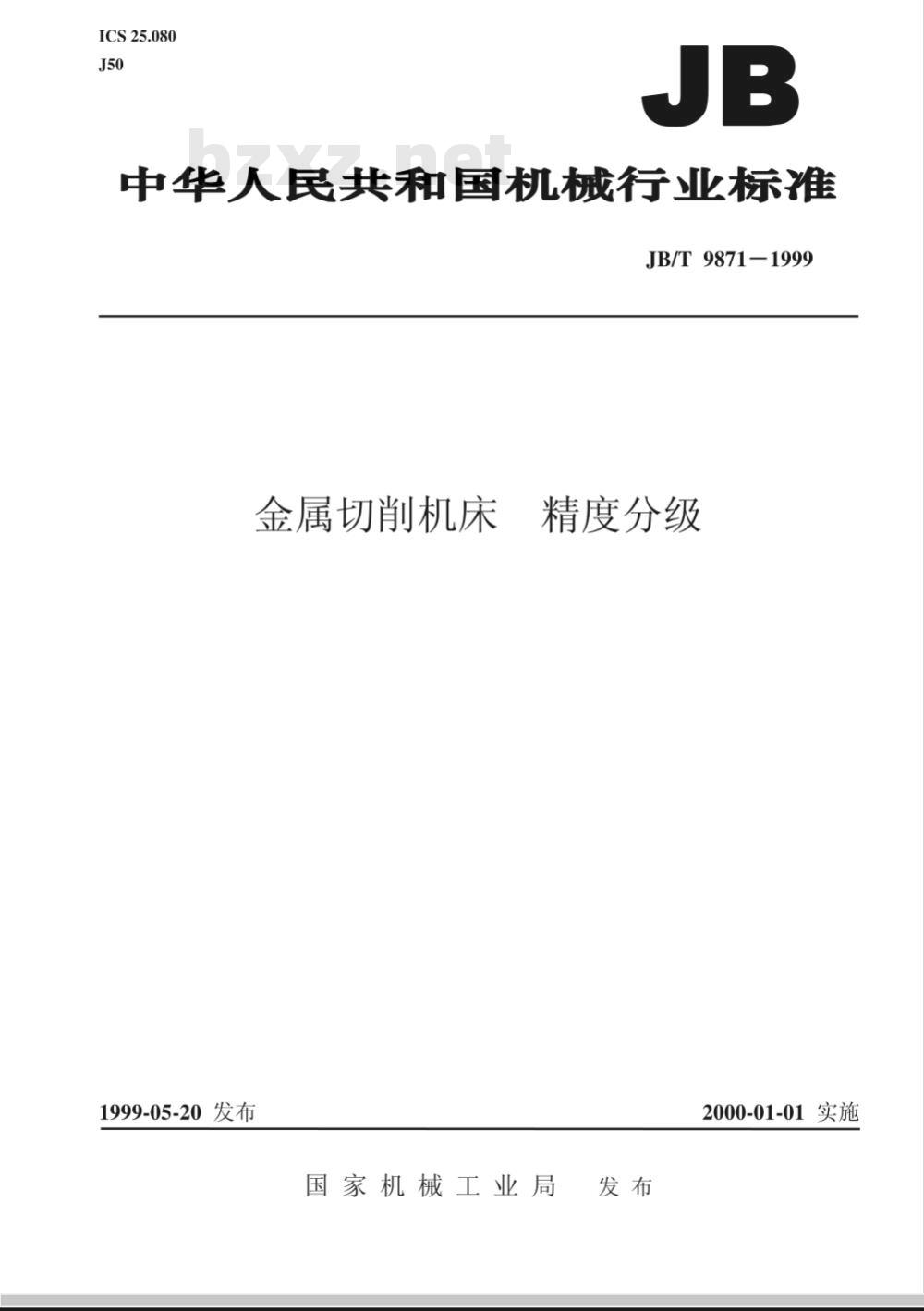

【机械行业标准(JB)】 金属切削机床 精度分级

ICS25.080
中华人民共和国机械行业标准
JB/T9871-1999
金属切削机床
1999-05-20发布
精度分级
2000-01-01实施
国家机械工业局
JB/T9871-1999

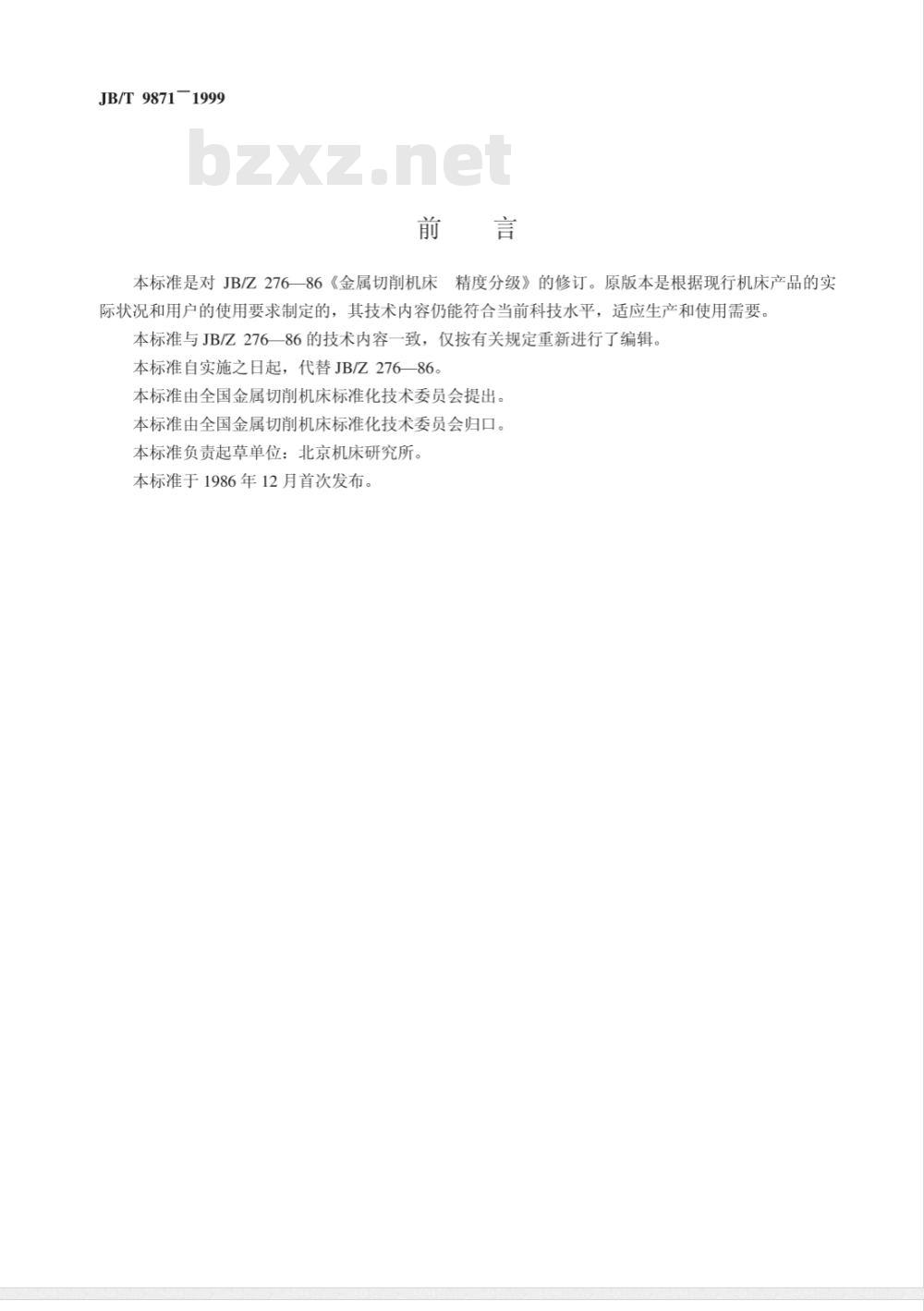

本标准是对JB/Z276—86《金属切削机床精度分级》的修订。原版本是根据现行机床产品的实际状况和用户的使用要求制定的，其技术内容仍能符合当前科技水平，适应生产和使用需要。本标准与JB/Z276一86的技术内容一致，仅按有关规定重新进行了编辑。本标准自实施之日起，代替JB/Z276一86本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会归口。本标准负责起草单位：北京机床研究所。本标准于1986年12月首次发布。1范围

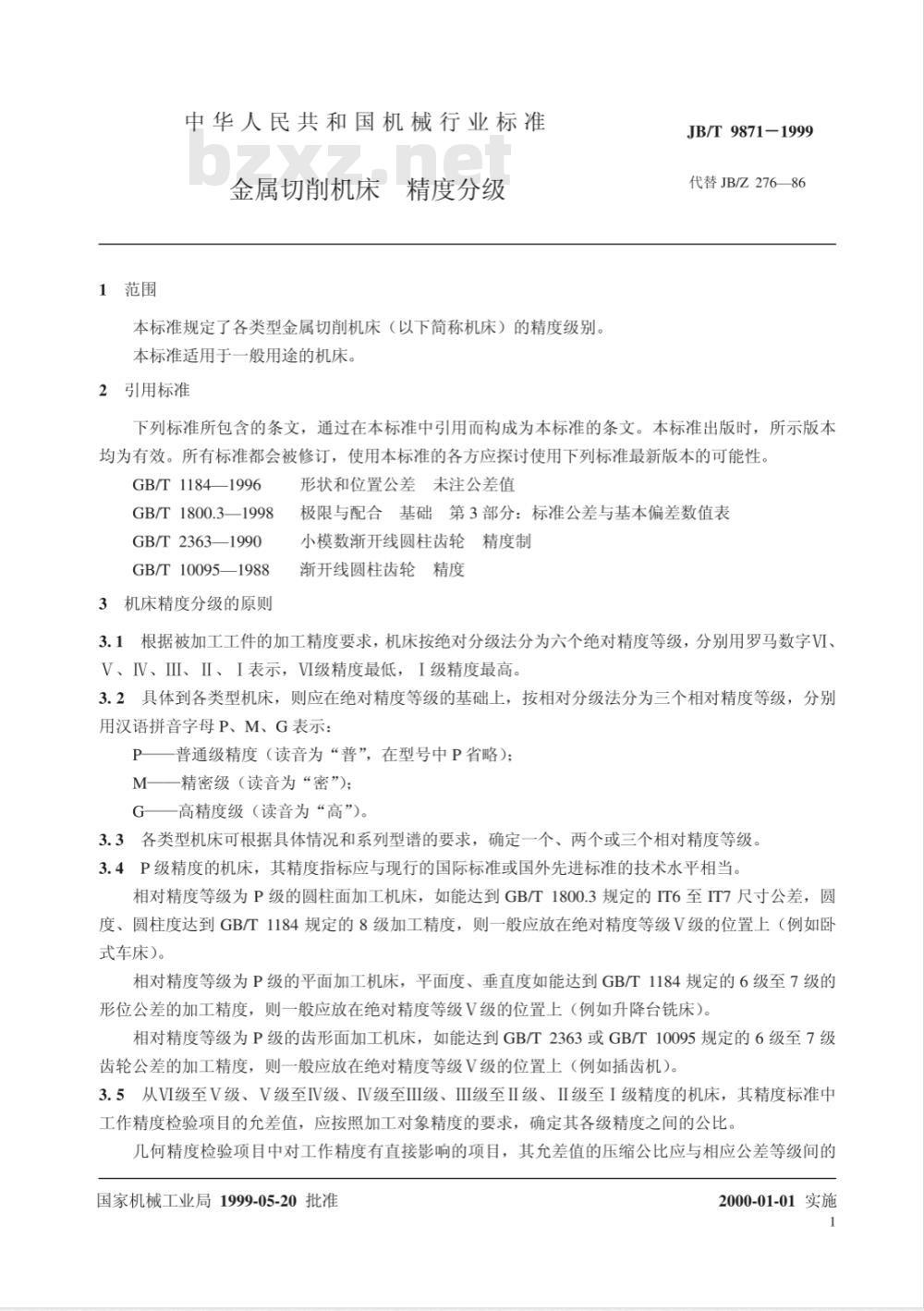

中华人民共和国机械行业标准
金属切削机床精度分级
本标准规定了各类型金属切削机床（以下简称机床）的精度级别，本标准适用于一般用途的机床。2引用标准
JB/T 9871-1999
代替JB/Z276—86
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 1184—1996
GB/T1800.3—1998
GB/T23631990
GB/T 10095—1988
3机床精度分级的原则免费标准bzxz.net
形状和位置公差未注公差值
极限与配合基础第3部分：标准公差与基本偏差数值表小模数渐开线圆柱齿轮精度制
渐开线圆柱齿轮精度
3.1根据被加工工件的加工精度要求，机床按绝对分级法分为六个绝对精度等级，分别用罗马数字VI、V、IV、I、I、1表示，V级精度最低，I级精度最高。3.2具体到各类型机床，则应在绝对精度等级的基础上，按相对分级法分为三个相对精度等级，分别用汉语拼音字母P、M、G表示：
P一—普通级精度（读音为“普”，在型号中P省略)；M一精密级（读音为“密”)；
G一高精度级（读音为“高”）。3.3各类型机床可根据具体情况和系列型谱的要求，确定一个、两个或三个相对精度等级，3.4P级精度的机床，其精度指标应与现行的国际标准或国外先进标准的技术水平相当。相对精度等级为P级的圆柱面加工机床，如能达到GB/T1800.3规定的IT6至IT7尺寸公差，圆度、圆柱度达到GB/T1184规定的8级加工精度，则一般应放在绝对精度等级V级的位置上（例如卧式车床）。
相对精度等级为P级的平面加工机床，平面度、垂直度如能达到GB/T1184规定的6级至7级的形位公差的加工精度，则一般应放在绝对精度等级V级的位置上（例如升降台铣床）。相对精度等级为P级的齿形面加工机床，如能达到GB/T2363或GB/T10095规定的6级至7级齿轮公差的加工精度，则一般应放在绝对精度等级V级的位置上（例如插齿机）。3.5从VI级至V级、V级至IV级、IV级至Ⅲ级、Ⅲ级至I级、II级至I级精度的机床，其精度标准中工作精度检验项目的允差值，应按照加工对象精度的要求，确定其各级精度之间的公比。几何精度检验项目中对工作精度有直接影响的项目，其允差值的压缩公比应与相应公差等级间的国家机械工业局1999-05-20批准2000-01-01 实施
JB/T9871-1999

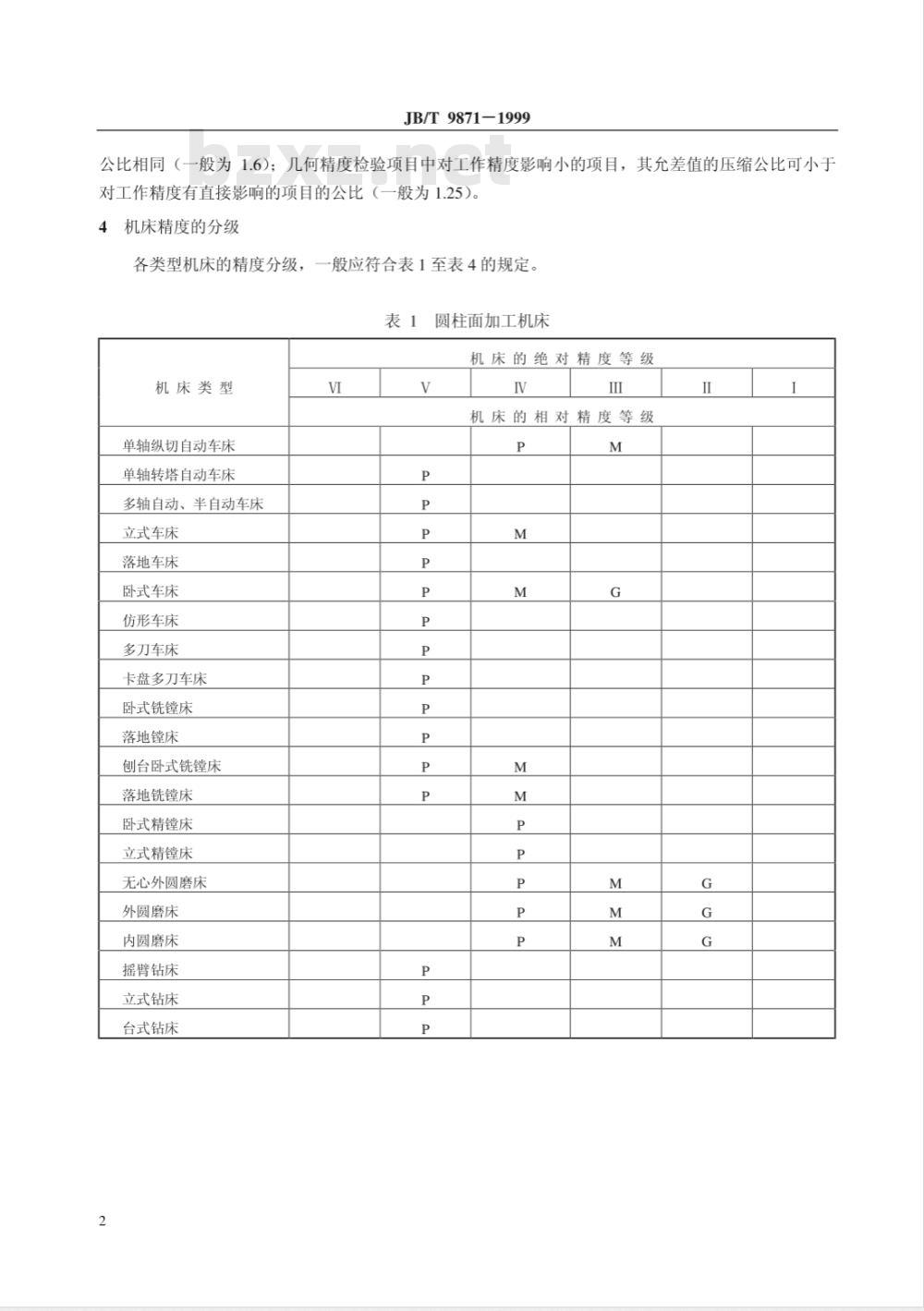

公比相同（一般为1.6)；几何精度检验项目中对工作精度影响小的项目，其允差值的压缩公比可小于对工作精度有直接影响的项目的公比（一般为1.25）。4机床精度的分级
各类型机床的精度分级，一般应符合表1至表4的规定。表1圆柱面加工机床
机床的绝对精度等级
机床类型
单轴纵切自动车床
单轴转塔自动车床
多轴自动、半自动车床
立式车床
落地车床
卧式车床
仿形车床
多刀车床
卡盘多刀车床
卧式铣镗床
落地镗床
刨台卧式铣镗床
落地铣镗床
卧式精镗床
立式精镗床
无心外圆磨床
外圆磨床
内圆磨床
摇臂钻床
立式钻床
台式钻床
机床的相对精度等级
机床类型
导轨磨床
万能工具磨床
卧轴矩台平面磨床
立轴矩台平面磨床
卧轴圆台平面磨床
立轴圆台平面磨床
龙门铣床
平面铣床
仿形铣床
升降台铣床
摇臂铣床
床身铣床
万能工具铣床
悬臂及龙门刨床
牛头刨床
机床类型
滚齿机
剃齿机
插齿机
花键轴铣床
碟形砂轮磨齿机
锥形砂轮磨齿机
蜗杆砂轮磨齿机
成形砂轮磨齿机
大平面砂轮磨齿机
摆线齿轮磨齿机
JB/T9871-1999

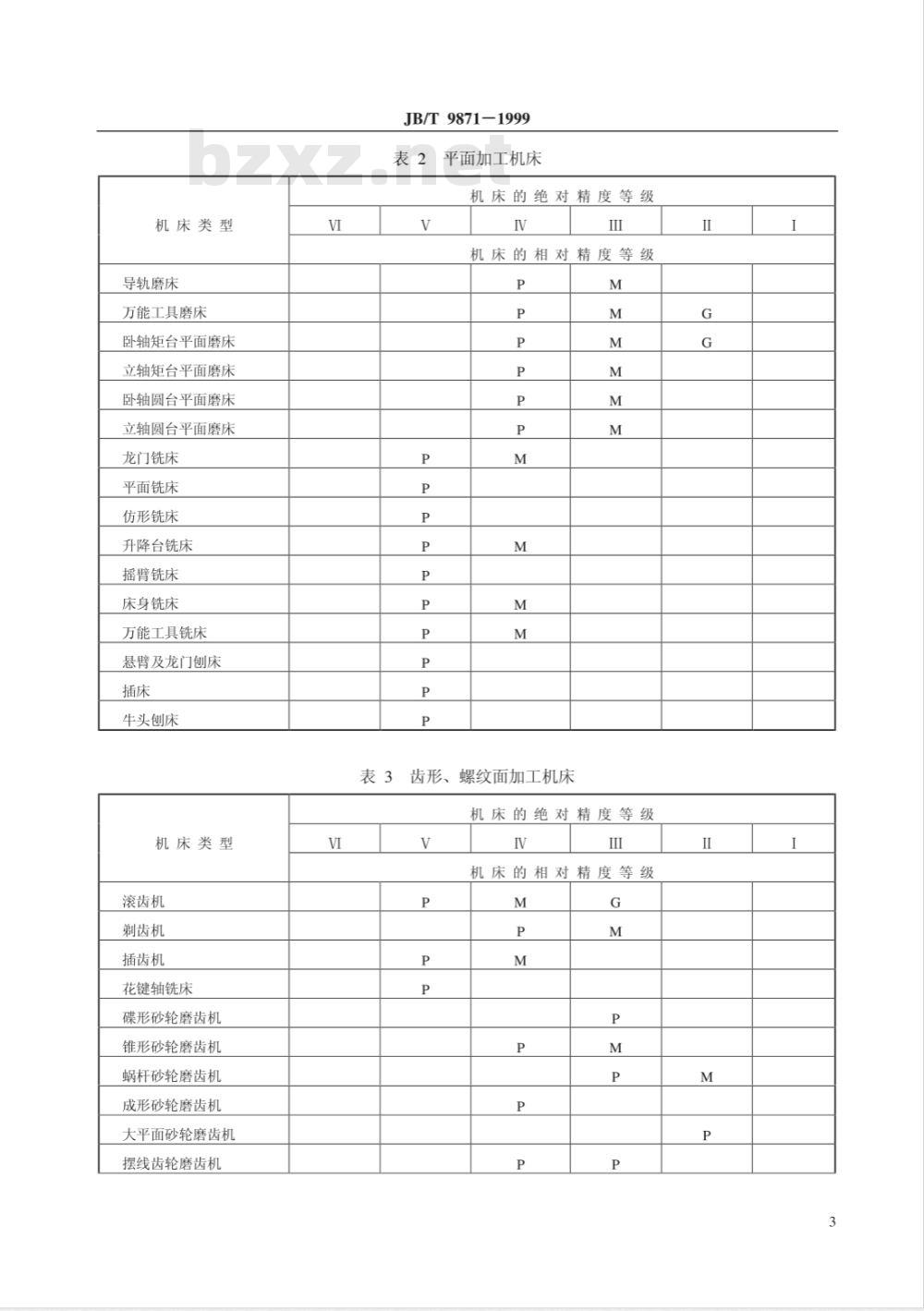

2平面加工机床
机床的绝对精度等级
机床的相对精度等级
齿形、螺纹面加工机床
机床的绝对精度等级
机床的相对精度等级
机床类型
弧齿锥齿轮磨齿机
弧齿锥齿轮铣齿机
直齿锥齿轮刨齿机
铲齿车床
螺纹磨床
丝杠车床
机床类型
侧拉床
立式内拉床
卧式内拉床
立式外拉床
坐标镗床
坐标磨床
圆刻线机
长刻线机
JB/T9871-1999
表3（完）
机床的绝对精度等级
机床的相对精度等级
表4其它加工机床
机床的绝对精度等级
机床的相对精度等级
1表中未列出的机床，以及由于技术进步而发展的新型机床，可根据本标准中的精度分级原则，进行精度分级，对于低于普通精度级或高于高精度级的机床产品，可根据用户的需要发展。中华人民共和国
机械行业标准
金属切削机床精度分级
JB/T9871-1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号
开本880×1230
邮编100044）
印张1/2
字数10,000
1999年7月第一版
1999年7月第一次印刷
印数1-500
定价5.00元
99-187
6661_86 /1
