【石油化工行业标准(SH)】 石油化工管式炉炉管胀接工程技术条件

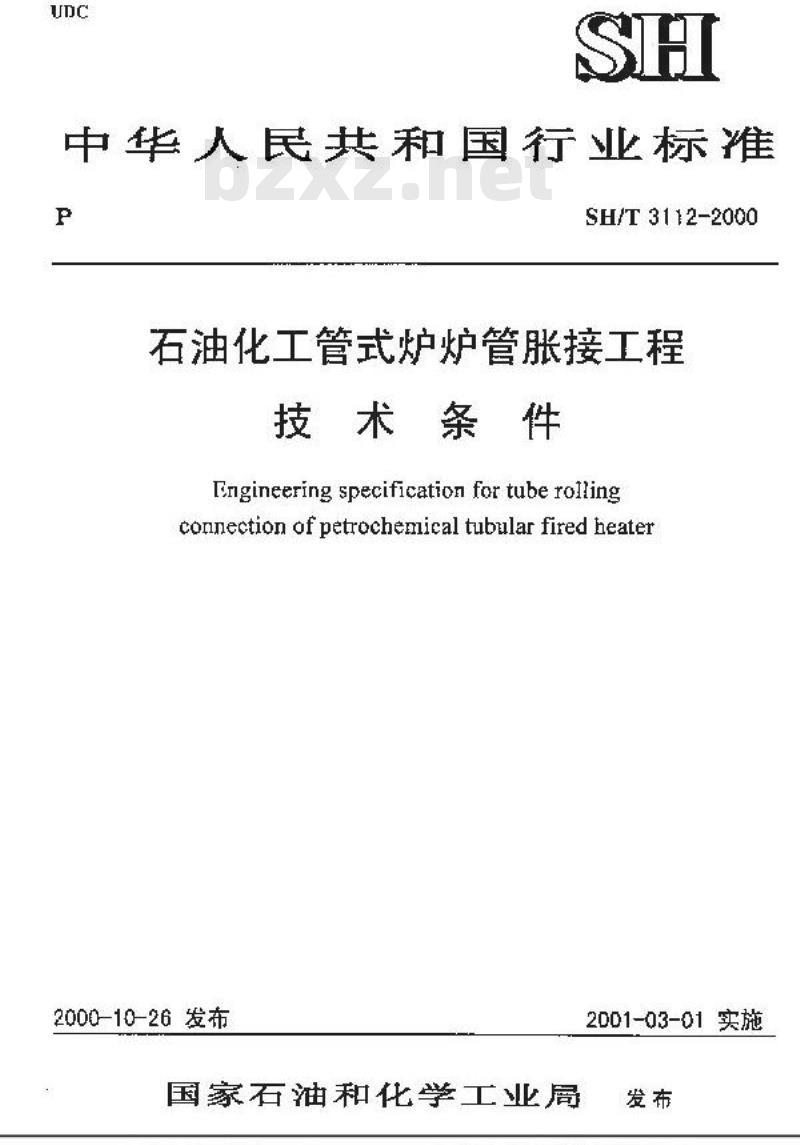

中华人民共和国行业标准
SH/T3112-2000
石油化工管式炉炉管胀接工程
技术条件
Engineering specification for tube rollingconnection of petrochemical tubular fired heater2000-10-26发布
国家石油和化学工业局
2D01-03-01实施

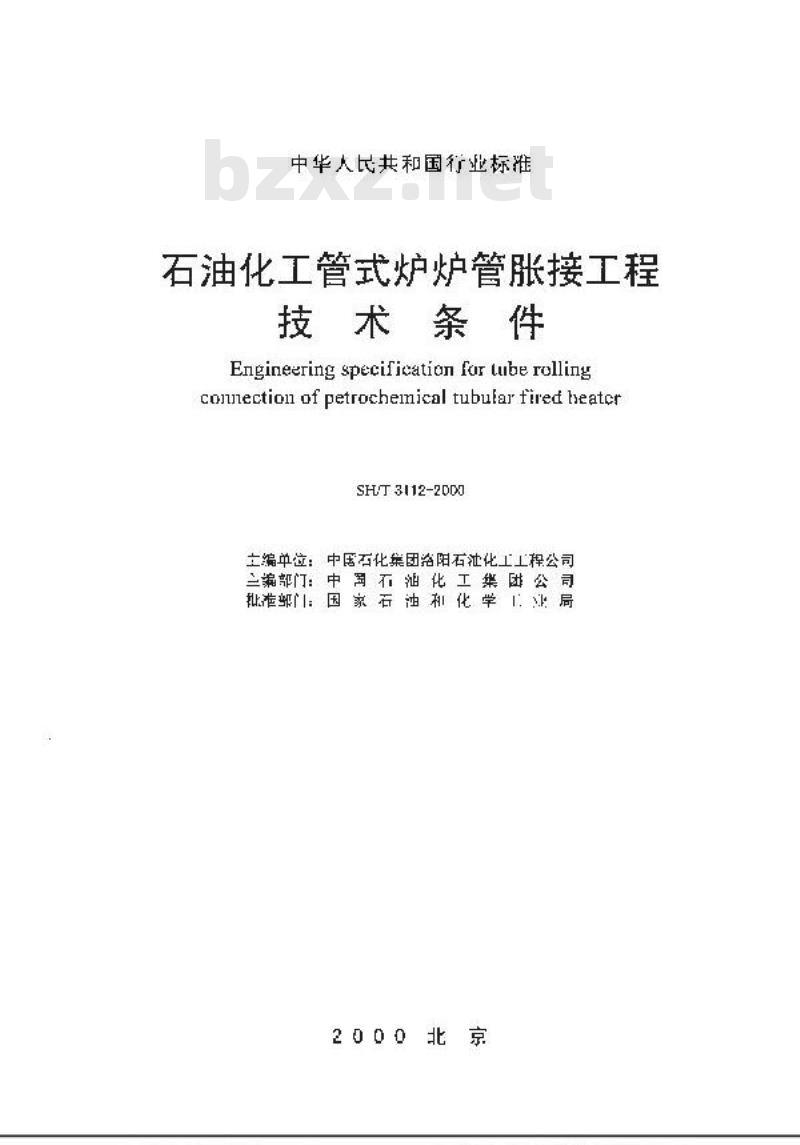

中华人民共和国行业标雅
石油化工管式炉炉管涨接工程Www.bzxZ.net
技术条件
Engineering specification for tube rollingcoulection of petrocheinical tubular fired bheatcSHT3112-20D0
土编单位：中石化集团洛阳石泌化工工程公司三编部门：中司石化工集团公司批准邺门：国家石油和化学汕局2000北京
宁逐石油化工策团公司：

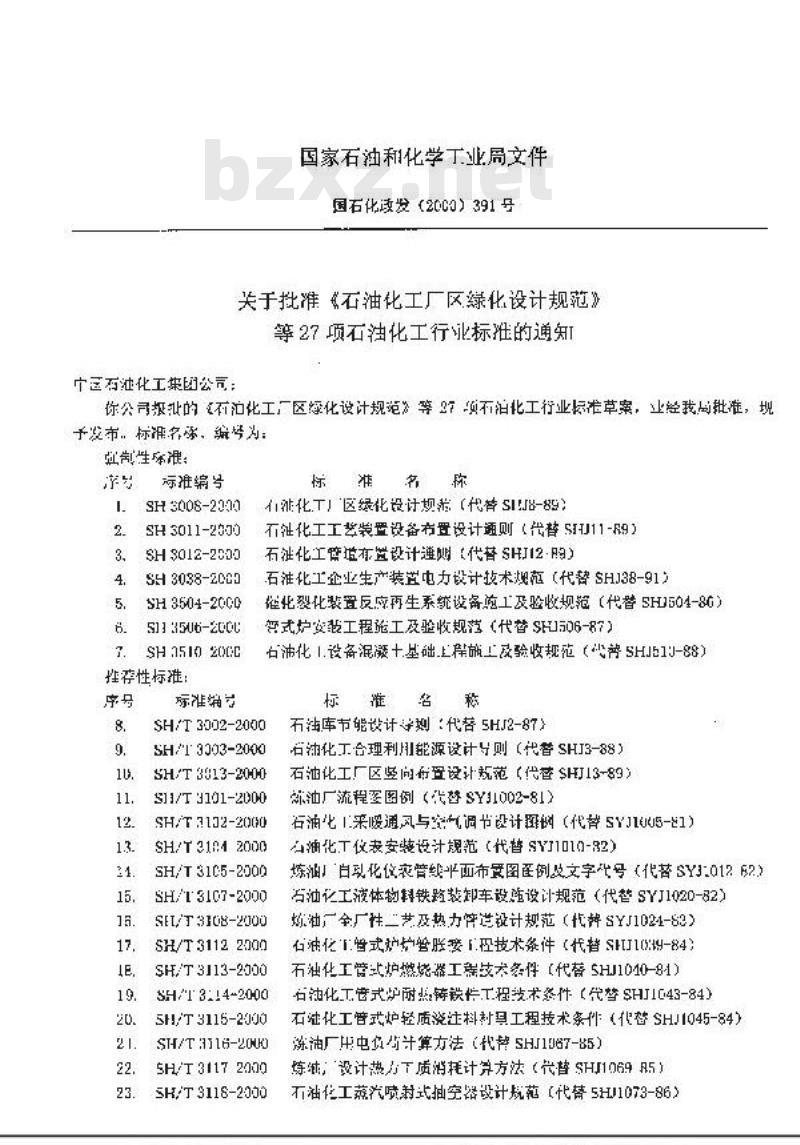

国家石油和化学工业局文件
国石化政发（20C0）391号
关于批准石油化工厂区缘化设计规范”等2？项石油化工行业标推的通知你公司报批的石泊化工厂区绿化设计规范》等27须不泊化工行业标准草案，业经我局批准，现子发市。标准名漆，编为：
实凯性你准：
标准编号
SH3008-2000
SH3011-2000
SH3012-2000
SH30882000
SH 3504-20C0
S11 3506-2000
SH1515 20:C
性存性标准：
标准编
标准名称
征化T」区绿化设计规范（代替SIJ8-89）不油化工工艺装置设备布置设计通则（代替SIJ11-R9）石注化工管道有置设计连则（代替SHI12·的）石准化工企业生产装置电力设计技术规范（代替SHJ38-912整化裂化装置反应再生系统设备随工及验收规范（代替SHI504-8G）驾式炉安龄工程施工及验收规范（代替SH1%06-87）占化1.设备混凝十基础上程施工及验收规施（少背SHJ51J-88）标准名称
SH/T 30022000
SH/T 3303-2000
SH/T 3013-2000
S11/T J1912000
SH/T 3132-2000
SH/T 3104 2000
SH/T31C5-2000
SH/T3107-2000
SEL/T 3108-2000
SH/T31122000
SH/T 3113-2000
SH/T 3:14-2000
SH/T3116-200
SH/T H116-2(O
SH/T31172000
SH/T 3118-2000
石违库节能设计划：代菩5HJ2-87>石油化工合理利用能源设计号则（代替SHJ3-88）石油化工厂区竖问登设计航范（代替SHJ13-89）新油厂流程率图例（代替SY11002-81）石油化1采暖通风与宝气调节设计图（代替SYJ10U5-1）油化T位表安装设计规范（代替SYI1010-2）炼池！自化位管线平西布图医例文字号（代替SY3:0122）与冲化下液快物料带路装制车设筛设计规范（代超SVI10-炼油，全厂性二艺及热力管逆设计规范（忙降SYJ1024-63）石油化T管式护片管胜接1.程技术条件（代替SHJ10H-84）石油化工管式炉燃烧雄工需战大条件【代替5HJ1010-81）石轴化T管式炉耐点铸铁T程技术条件【代替SHIIC43-84】石泄化工管式炉轻质浇注料村县工程技术条件（代替SHJ1045-84）练油厂出电负与计算方法（代势SHJ1087-85）炼纯：设计热方下质消耗计算方法（代替SHJ10695）不油化工燕汽喷射式抽空器设计规范【代替5HJ1073-86）WW24.

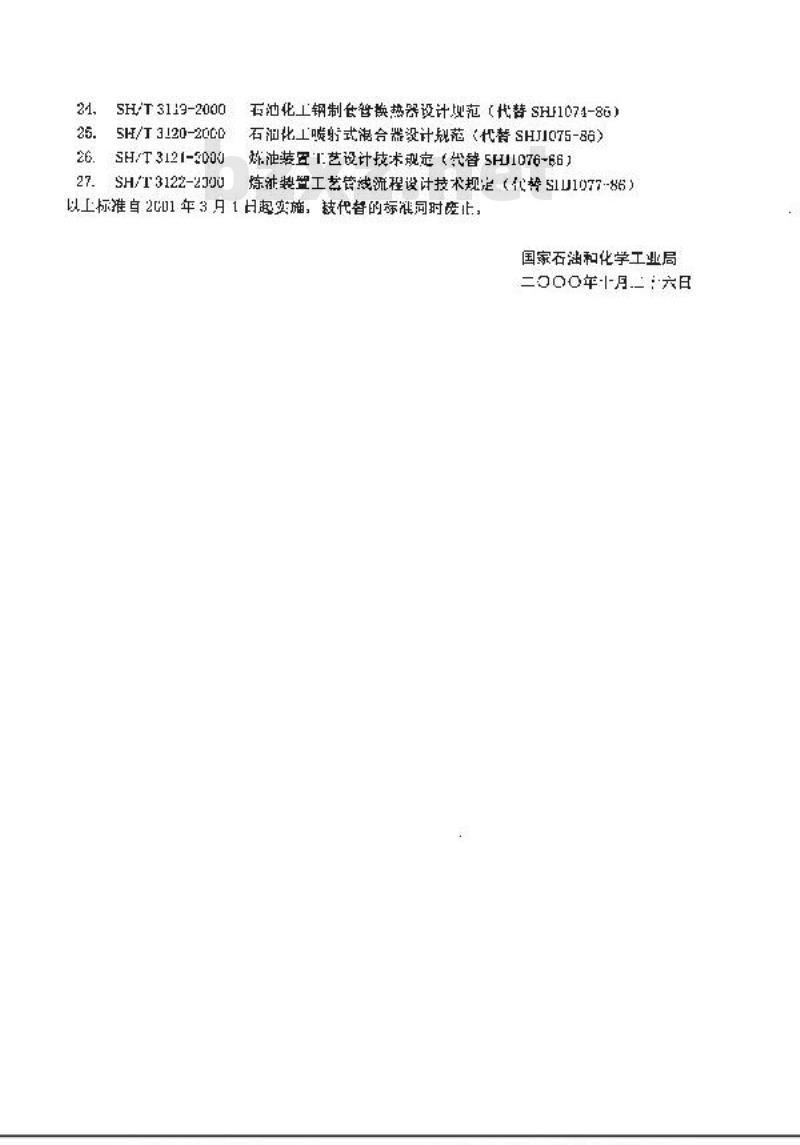

SHT3119-2000
SH/T 3120-20C
SH/T3121-2000
石池化上钢制食管换热器设计规范（代替SHF1074-86）石泗化工喷射式滤合器没计规范《代替SHJ1075-品）焱池装置T艺设计技术现定（代替5HU1076-66）炼泄装置工艺管域流程设计技术规定（S1U1077-86）27.
SH/T3122-23J0
以上标准自2CU1年3月1日起实摘，鼓代替的标准同时度止，国家石涵和化学工业局
三000年十月二：六日

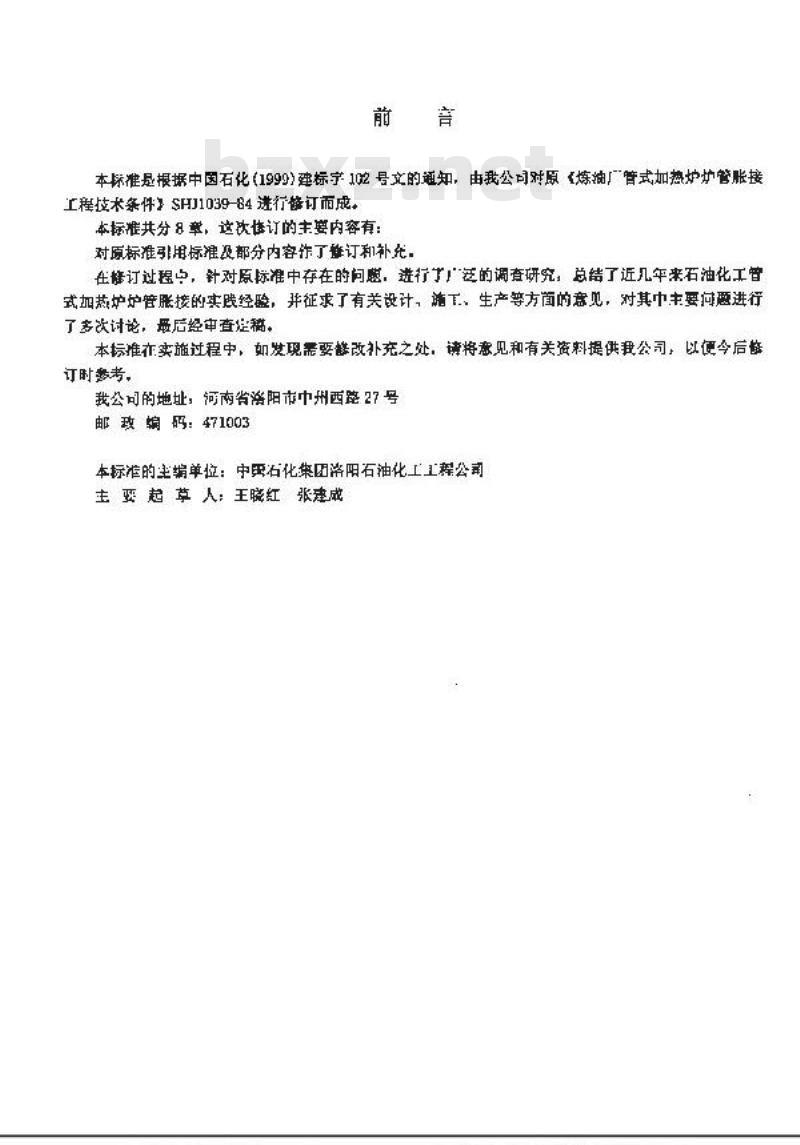

本准是根据中国石化（1999)建标宇102号文的通知，由我公司对原《炼油厂管式加热炉炉管账接工程技术条件SHJ1039-84进行修订而成。本标准共分8率，这次快订的主要内容有：对原标准引用标准及部分内客作了整订和补代，在订过程守，针对原标准中存在的问题，进行了泛的调查研究：总结了近几年来石油化工曾式加热护炉管胀接的实践经验，并征求了有关设计，随下、生产等方面的衰见，对其中主要间题进行了多次讨论，最后经审查定稿。本标推在实施过程中，如发现需要能改扑充之处，请将意见和有关资料提供我公司，以便今后龄订时参考，
我公司的地址：河南省阳市中州西路27号邮致蝙码：471003
本标准的主编单位：中男石化集团洛阳石油化工工程公司主要起草人：王晓红张建成
四弯头的披验
4炉管与回弯头的选配
5炉管的切割与这火…
6胀管前的备
护管的胀接……
B鼠接质量查验及安装斐求
用词说明
SII行3112-2000
1.0.1本标准适用于不独化工管式炉设计对炉管胀接施工及验收的要求1.0.2热行本标准时，尚应符合现行有关制性标准规范的规定。SI/T3112-20DD
2.0.1炉管，回弯买应有出广质率证明文将，2.0.2炉管的外形尺寸、化学成分、力学性能及其他技术要求，应符合现行石油裂化用无缝钢管GB994日或设计文件的规定.
2.0.1回考头充体和堵头的外形尺寸、化学成分，热处理后的方学性能及其他技术要求，应符合相关标准或设计文件的效定。
SH/T 3112-2000
3回弯头的检验
3.0.1对回变义应全部进行光谱分析，鉴别其材质，3.口.2回弯头应衣联接前逐个用煤油进行严密性试验。先将压力升至表3.0.2中的严密性试验压力Pt感玉5min，燃后将乐力降至公称乐力进行检查，在15mln内无淤涵和发汗现象为合格。未经密性试验的回弯头严禁便用。
装3.0.2回变头试验函力
国头公称压《MP）
国头克体及堵头材料
30CtMoA
1C16Mu
30CrMoA
试哭玉：
力(MPa）
强皮试验压力P，
严密性试胞压力P
3.0.3对制逆质量有疑义的回头，应逐个用媒油同时进行强度和严击性试验。先将压力升案表3.0.2的压力P，稳压2mi，热后格压力降至（2/s）P+稳压5min：在此期间，右压力不下降，则强度试验合格。拨后将压力除牵公称压力进行梭查、在15min内，无发汗和液漏现象，则严密性试验为合路，3.0.4回弯头胀口加工面的凸面及环槽端面处不应有敲向剂感，不连续横向刻痕深度应小于0.2mm。3
WSH/T3112-2000
4炉管与回弯头的选配
4.0.1胀接前应对炉管和回弯头进行账接硬度选配和直径选配，并作好记录和编号。4.0.2逐个检杰沪管管端和回弯头的碳度，并至少格其总数的10%用固定式便度计校核，以保证检查站果的止确性。
4.0.3同弯头胀口部分的砸专应比沪管管端高HB30~F[B40，合金钢回穿头服口硬度应在HB210~HB250的范围内，
4..4回旁头涨口内径与炉管外径的直径选阳，应符合以下规定：1护替外径小十或等于103mm时，直径差应为1~1.5mm：2护替外径大于102mm，直径差应为1.6~2mm4
SHT3112-2000
5炉管的切与退火
5.0.1炉管的账接端必须用机械方法切害5.0.2护管管端硬度不能满足4.0.3条规定时.必须进行退火处埋。管端退火长度应比服接长度长80~100mm.
5.0.3钼钢炉管的退火工艺应多照布关标准执行，5
SIUT3112-2000
6账管前的推备
G.01炉守端部150范内的外表面必须进行打奥，打磨后的表面应环出金属光辉，且不应有起皮、凸痕、裂纹及纵向刻痕等缺陷，但打磨减游量小于D.2mm。炉管端部50mm范国内的内表外范理。日0.2胀热面清理宏毕，如果阻胀转时间较长，应在表而上涂一层防锈油，并包好以防锈冲。管端内表面经洁理后，亦应采取防护措施，6.0.3的管及回旁头胀接放，必须清除管销发那口表国上的所有泊行、铁屑，纤维或灰4等杂质，司用丙阴、四氯化碳等有机熔剂清洗，然后擦净，立即开始账获，6.0.4胀接前，胀暨器的胀杆及炉管管竭200mm1范田内的内表，必须涂层黄油，值英油不应滤人护资与回变胀处的间原中，
6.7.5炉营核严可根播需要进行试账，其账口应无验致：胀接过疫部分应均匀函，喇呗亡报与回变头结合状态这良好，并成检违管流壁与管子外坚的接触印痕和啮合状况，替壁减源和管孔变形状况，通过比较，磁定合返的胀管工些，参照表6.0.5确定笑际胀大值，表6.0.5护管内径胀大值（m）
皖睡祠
6.6--1n.5
10. 1 ~12. 7
12.8--14.5
护曾师径大
3. 0-3. 5
. 3--4. 2
4. 0 -4. 5
4. 2 -4. R
学：账大值是非误丘经差为1.5m请走的，当大于或小于比值时，服大值应拍适本大或的小，e
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
