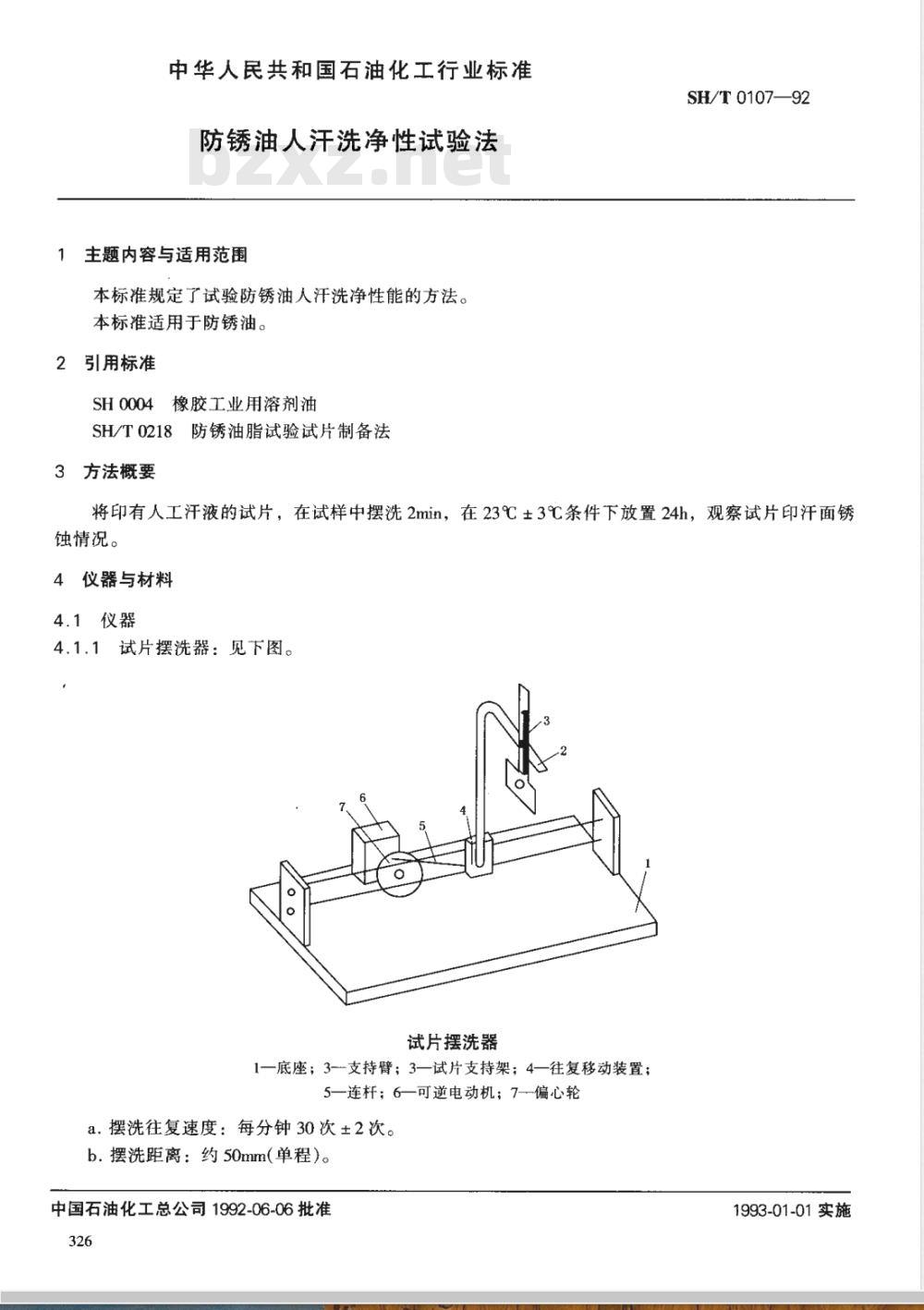

【石油化工行业标准(SH)】 防锈油人汗洗净性试验法

中华人民共和国石油化工行业标准防锈油人汗洗净性试验法
主题内容与适用范围
本标准规定了试验防锈油人汗洗净性能的方法。本标准适用于防锈油。
2引用标准
SH0004橡胶工业用溶剂油
SH/T0218防锈油脂试验试片制备法3方法概要
SH/T 0107—92
将印有人工汗液的试片，在试样中摆洗2min，在23℃3℃条件下放置24h，观察试片印汗面锈蚀情况。
仪器与材料
4.1仪器
4.1.1试片摆洗器：见下图。
试片摆洗器
1一底座；3-支持臂；3一试片支持架；4一往复移动装置；5一连杆；6一可逆电动机；7-—偏心轮a，摆洗往复速度：每分钟30次±2次。b.摆洗距离：约50mm（单程）。中国石油化工总公司1992-06-06批准326
1993-01-01实施
SH/T 0107—92

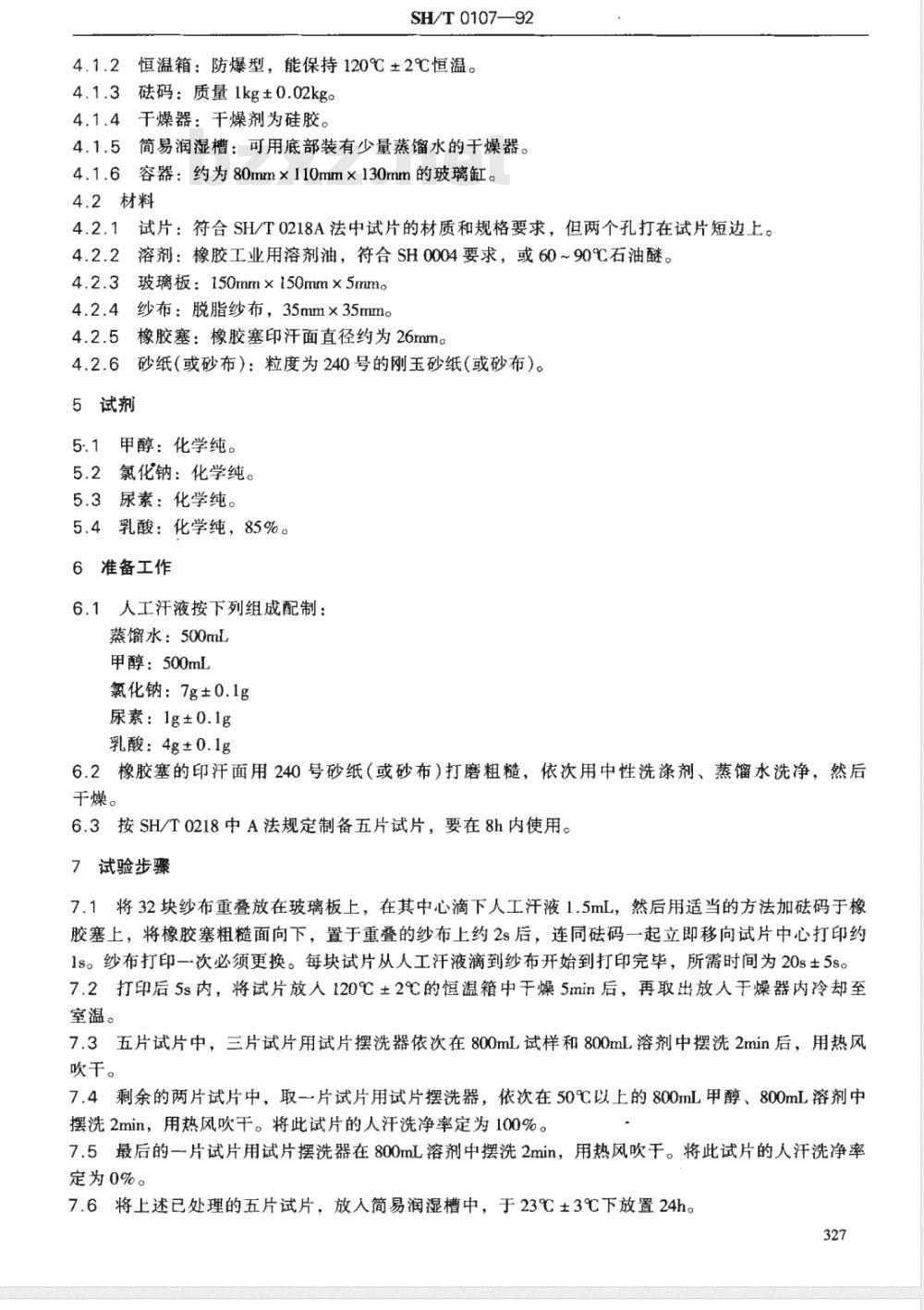

4.1.2恒温箱：防爆型，能保持120℃±2℃恒温。4.1.3磁码：质量1kg±0.02kg。4.1.4干燥器：干燥剂为硅胶。
4.1.5简易润湿槽：可用底部装有少量蒸馏水的于燥器。4.1.6容器：约为80mm×110mm×130mm的玻璃缸。4.2材料
试片：符合SH/T0218A法中试片的材质和规格要求，但两个孔打在试片短边上。4.2.1
溶剂：橡胶工业用溶剂油，符合SH0004要求，或60~90℃石油醚。4.2.2
玻璃板：150mm×150mm×5mmo
纱布：脱脂纱布，35mm×35mm。橡胶塞：橡胶塞印汗面直径约为26mm。4.2.5
砂纸（或砂布）：粒度为240号的刚玉砂纸（或砂布）。5试剂
5.1甲醇：化学纯。
5.2氯化钠：化学纯。
5.3尿素：化学纯。
5.4乳酸：化学纯，85%。
6准备工作
6.1人工汗液按下列组成配制：
蒸馏水：500mL
甲醇：500mL
氯化钠：7g±0.1g
尿素：1g±0.1g
乳酸：4g±0.1g
6.2橡胶塞的印汗面用240号砂纸（或砂布）打磨粗糙，依次用中性洗涤剂、蒸馏水洗净，然后干燥。
6.3按SH/T0218中A法规定制备五片试片，要在8h内使用。7试验步骤
7.1将32块纱布重叠放在玻璃板上，在其中心滴下人工汗液1.5mL，然后用适当的方法加磁码于橡胶塞上，将橡胶塞粗糙面向下，置于重叠的纱布上约2s后，连同码一起立即移向试片中心打印约1s。纱布打印一次必须更换。每块试片从人工汗液滴到纱布开始到打印完毕，所需时间为20s±5sc7.2打印后5s内，将试片放入120℃±2℃的恒温箱中干燥5min后，再取出放人干燥器内冷却至室温。
7.3五片试片中，三片试片用试片摆洗器依次在800mL试样和800mL溶剂中摆洗2min后，用热风吹干。
7.4剩余的两片试片中，取一片试片用试片摆洗器，依次在50℃以上的800mL甲醇、800mL溶剂中摆洗2min，用热风吹干。将此试片的人汗洗净率定为100%。7.5最后的一片试片用试片摆洗器在800mL溶剂中摆洗2min，用热风吹于。将此试片的人汗洗净率定为0%。wwW.bzxz.Net
7.6将上述已处理的五片试片，放入简易润湿槽中，于23℃±3℃下放置24h。327
SH/T0107—92

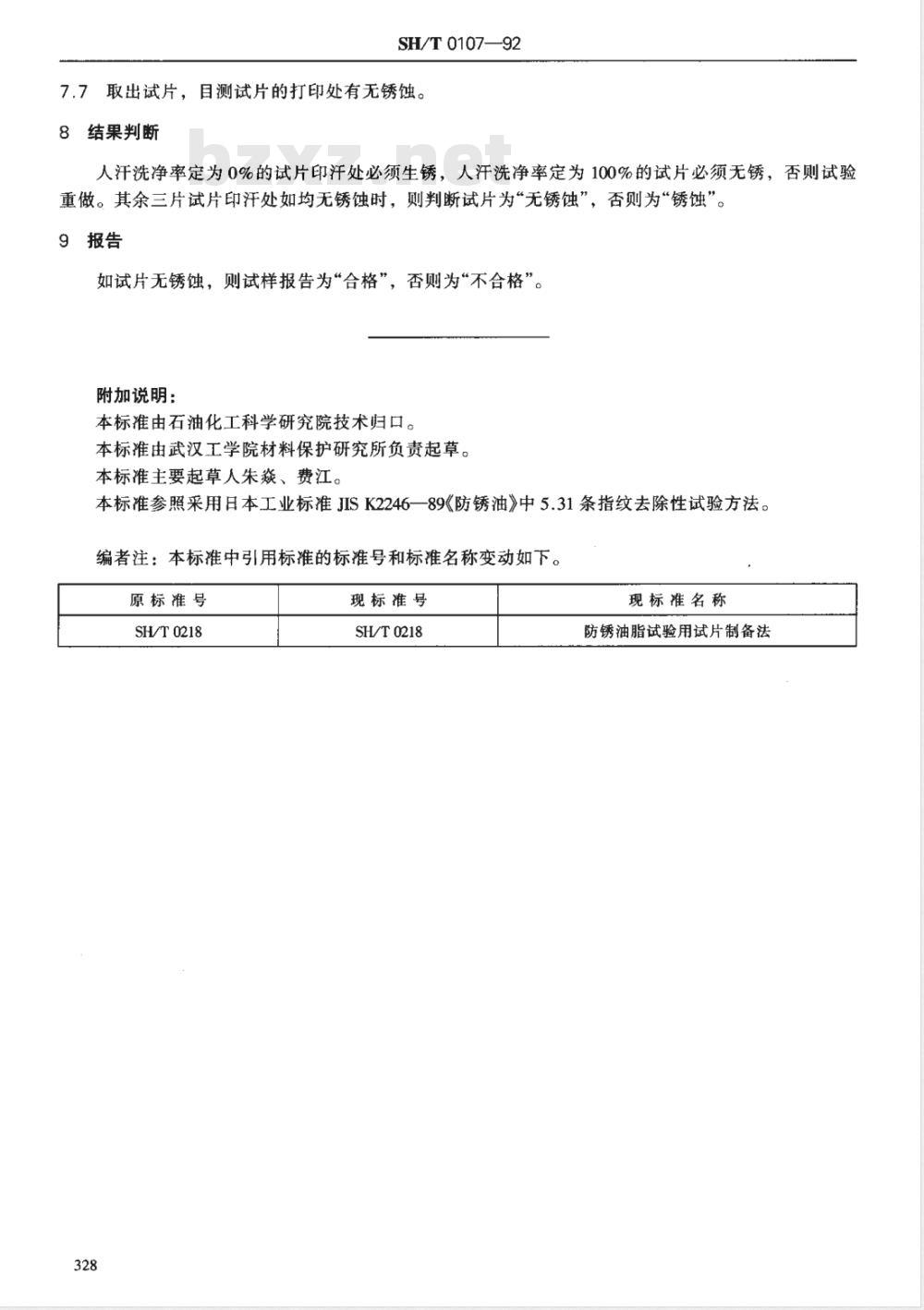

7.7取出试片，目测试片的打印处有无锈蚀。8结果判断
人汗洗净率定为0%的试片印汗处必须生锈，人汗洗净率定为100%的试片必须无锈，否则试验重做。其余三片试片印汗处如均无锈蚀时，则判断试片为“无锈蚀”，否则为“锈蚀”9报告
如试片无锈蚀，则试样报告为“合格”，否则为“不合格”。附加说明：
本标准由石油化工科学研究院技术归口。本标准由武汉工学院材料保护研究所负责起草。本标准主要起草人朱焱、费江。本标准参照采用日本工业标准JISK2246一89《防锈油》中5.31条指纹去除性试验方法。编者注：本标准中引用标准的标准号和标准名称变动如下。原标准号
SH/T 0218
现标准号
SH/T 0218
现标准名称
防锈油脂试验用试片制备法
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
