【石油化工行业标准(SH)】 曲轴箱模拟试验方法(QZX法)

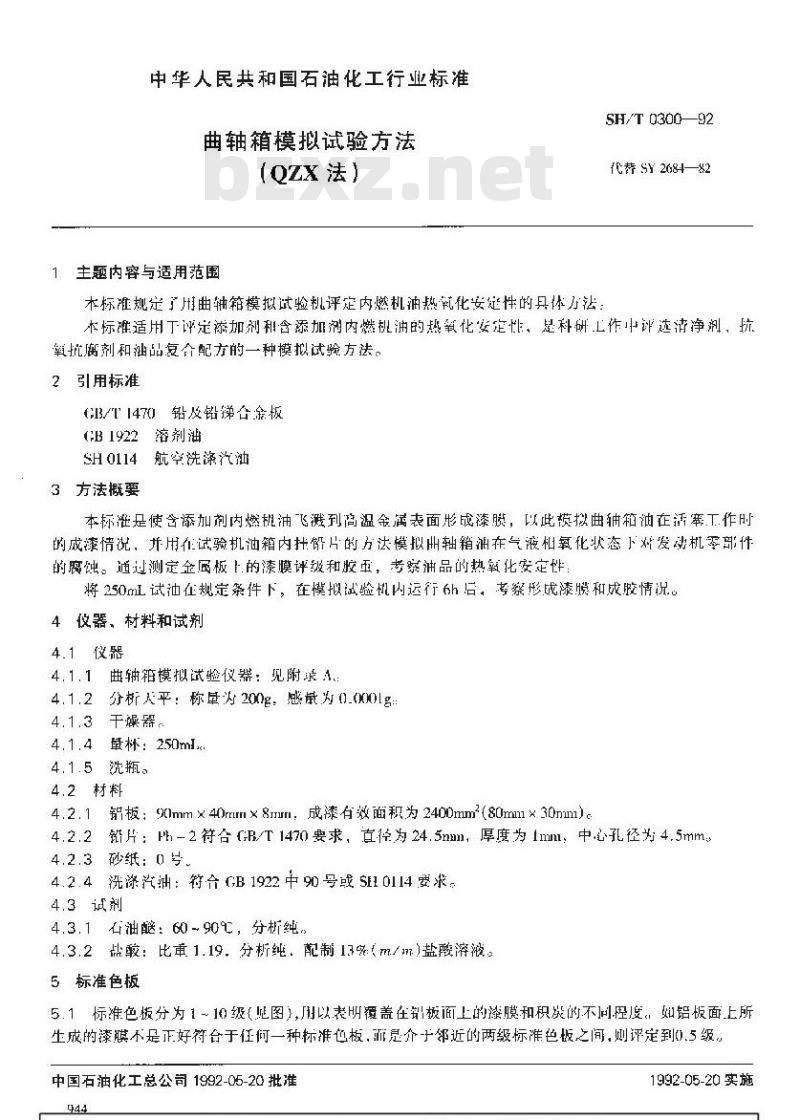

中华人民共和国石油化工行业标准曲轴箱模拟试验方法
(QZX 法)
1主题内容与适用范围
本标准规定了曲轴箱模拟试验机评定内燃机油热氧化安定性的具体方法，SH/T 0300-92
代SY2684—82
木标准适用丁评定添加剂利含添加剂内燃机油的热氧化安定性、是科研L作中评选清净剂，扰氧抗腐剂和油品复合配方的一种模拟试验方法。2引用标准
(H13/T1470钻及铅梯合金板
(B1922溶剂油
SH 0114航空洗涤汽油
3方法概要
本标准是使含添加剂内燃机油飞溅到高温金属表面形成漆膜，以此模拟曲轴箱油在活案工作时的成漆情况，并用在试验机油箱内托铅凸的方法模拟曲轴销润在气液相氧化状态下对发动机零部件的度蚀。道过测定金板上的漆膜评级和胶垂，考察油品的热氧化安定性将250m证试油在规定条件下，在模拟试尴机内运行6h后，考察形成漆膜和成胶情况4仗器，材料和试剂
4.1仪器
4.1.1曲轴箱模拟试验仪器：见附求A.：4.1.23
分析天平：称量为200g：感量为0(0001g4.1.3
干燥器，
4.1.4章杯：250ml.
4.1.5洗瓶。
4.2材料
铝板：90mm×40rrurm×8m，成漆有效面积为2400mm（80mmi×30mm）。4.2.1
4.2.2铅片：Ph-2符合(B/T1470要求，立径为24.5mm，厚度为1mml，中心孔径为4.5mm：4.2.3 砂纸: 0 号
4.2.4洗涤汽油：符合CB1922中90号或510114要求。4.3试剂
4.3.1石油醚：60~909，分析纯，4.3.2战较：比重1.19，分析纯，配制13%：（m/m）盐酸溶液。5标准色板
5.1标准色板分为1～10级（正图），用以表明覆盖在智板面上的漆膜和积炭的不同程度。，如铝板面上所生成的漆膜不是正好符台于任何一种标准也板，而是介于邻近的两级标准色板之间，则评定到05级中国石油化工总公司1992-05-20批准944
1992-05-20实施
SH/T 0300—92

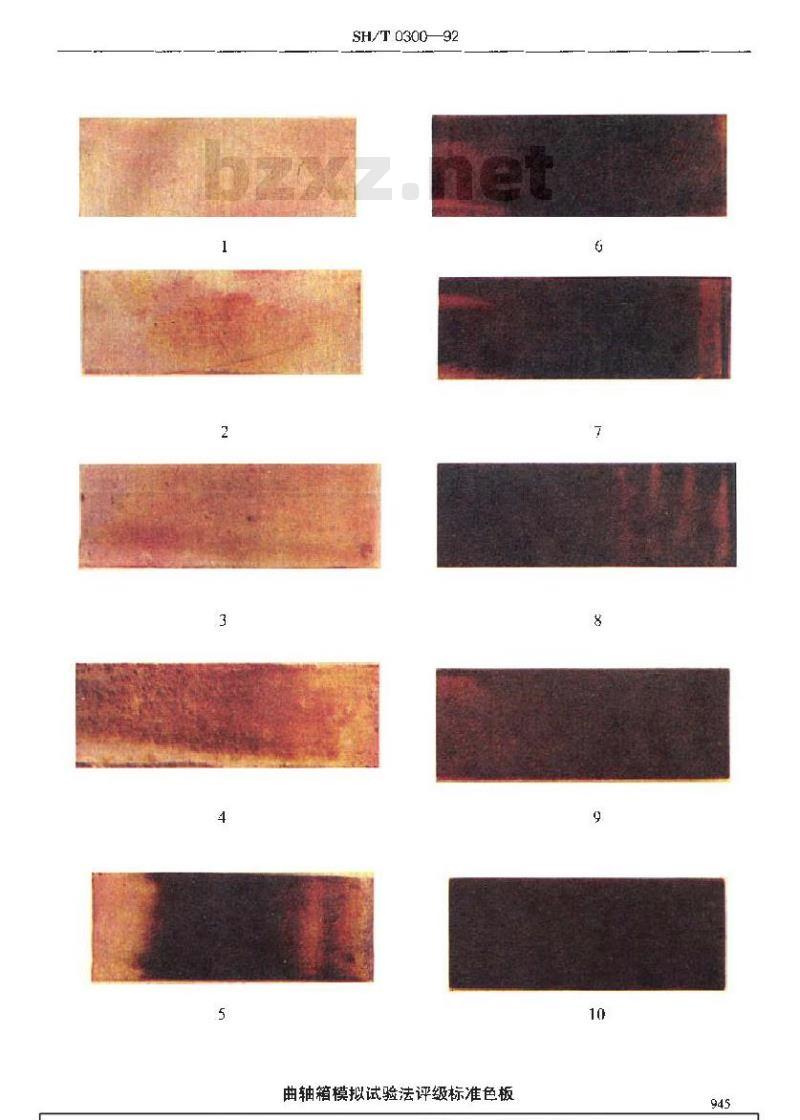

曲轴箱模拟试验法评级标准色板945

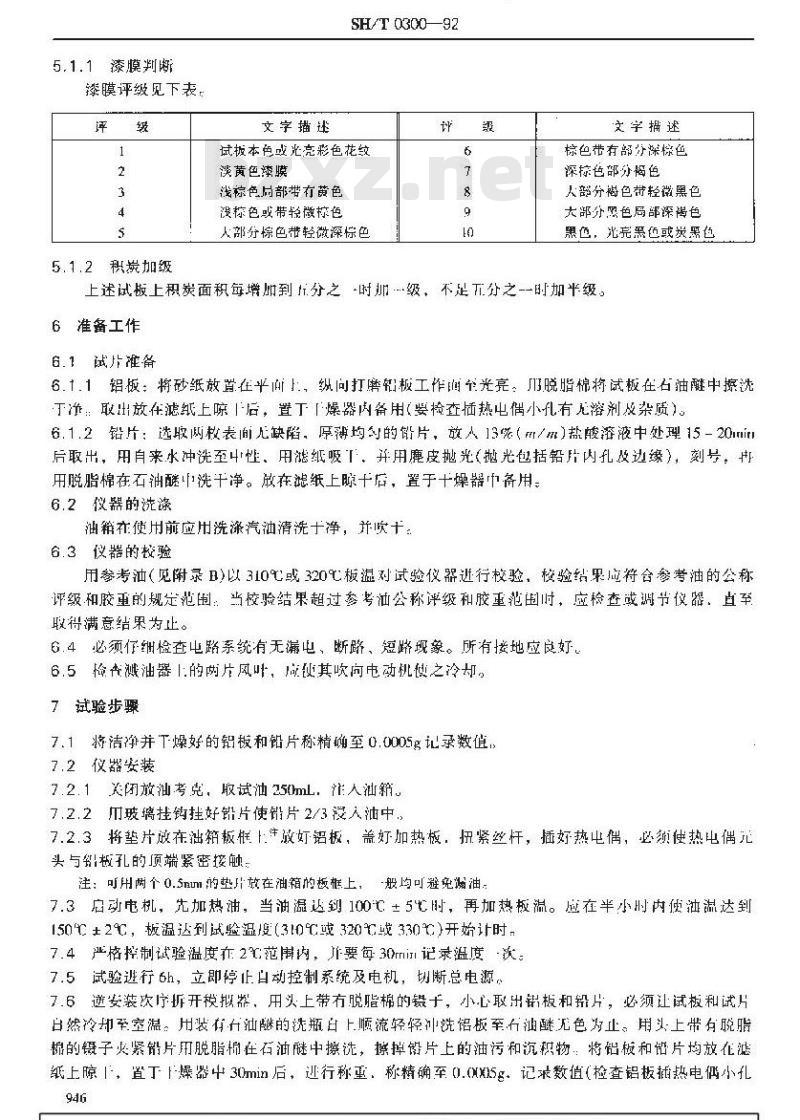

5.1.1漆膜判
漆膜评级见下表
5.1.2积炭加级
文字描述
SH/T 0300—92
试披本色或亮彩色花纹
淡黄色漆膜
浅棕色局部带有黄色
浅棕色或带轻微棕色
人部分棕色带轻微深标色
文学描述
棕色带有部办藻棕色
深栋色部分幅色
人部分褐色带轻微黑色
大部分熙色局部深褐色
黑色，光亮黑色或炭黑色www.bzxz.net
上述试板上积炭面积每增加到H分之时册…级，不足而分之--时加半级6准备工作
白.1试片准备
6.1.1铝板：将砂纸放置在平而上，纵问打磨铅板工作间个光亮：脱脂棉将试板在石油醚中擦洗丁净：取出放在滤纸上晾1后，置丁下「爆器内备用（要检查热电偶小孔有无溶剂及杂质）。6.1.2铅片：选取两枚表面无缺陷，原薄均约的馈片，放人13%（m/m）盐峻溶液中处理15-20mir后取出，用自来水冲洗至4性、用滤纸吸「、并用魔皮抛光抛光包括铅片内孔及边缘，刻号：用脱脂棉在石油醛卵洗干净。放在滤纸上晾十后，置于十燥器备用，6.2仪器的洗涤
油箱在使用前应用洗涤汽油清洗十净，并吹干：6.3仪器的较验
用参考油（见附录B)以310℃或320℃板温刘试验仪器进行校验，校验结果应符合参考油的公称评级和胶重的规定范围：当校验结果超过参考油公称评级和胶重范围时，应检查或调节仪器，直至得满意结果为止。
64必须们细检查出路系统有无电，断路、短路现象。所有接地应良好，6.5检杏溅油器「:的两片风叶，成议其吹向电动机碑之冷却。7试验步骤
7.1将洁净并T燥好的铝板和铅片称精确至0.0005g记录数值，7.2仪器安装
7.2.1关闭放油考克，取试油250m，人汕箱7.2.2而玻璃挂钩挂好片使铅片2/3浸入油中，7.2.3将垫片放在油箱板框十汗放好铅板，盖好加热板，扭紧丝杆，插好热电偶，必须使热电偶光头与驾板孔的顶端紧密接触：
注：可用两个0.5num的垫片放在油箱的板框上，“般均可避免漏油7.3启动电，先加热油，当油湿这到100±5t时，再加热板溢。应在半小时内使油温达到150℃±2，板温达到试验温（310C或320或330）开始计时，7.4严格控制试验温度在2℃范册内，要每30rmil记录温度-次，7.5试验进行6h，立即停止白动控制系统及电机，切断总电源。了6逆安装欣序拆开税拟器，用头上带脱脂棉的镊于，小心取出铝板和铅片，必须让试极和试片白然冷却至室温：用装有汕醚的洗瓶白上顺流轻轻冲铣铝板汕醚无色为止：用头上带有脱脂棉的锻子火紧铅片用脱脂相在石油中擦洗，擦掉铅片上的油污和沉积物：将铝板和铅片均放在滤纸上晾1，置丁卜爆器中30min后，迹行称重，称精确至0.0x15g记求数值（检查铝板插热电偶小孔946

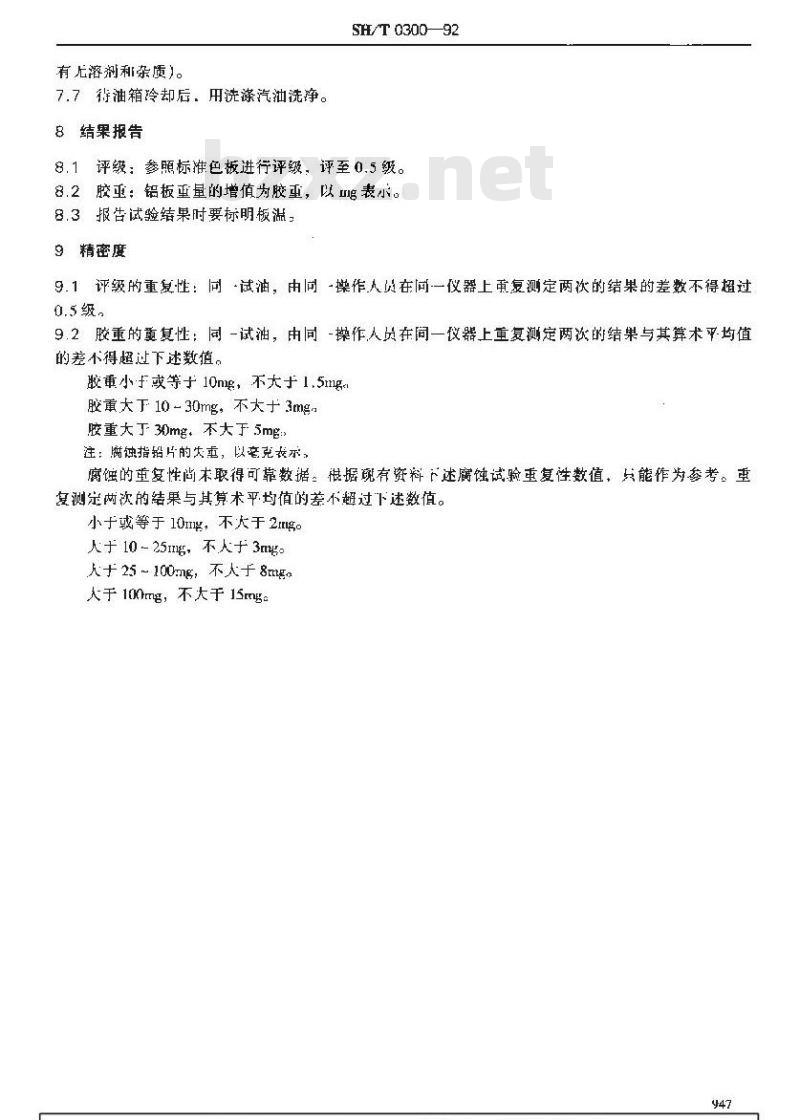

有无溶剂和杂质）。
7.7得油箱冷却后．用洗涤汽油洗净。8结果报告
SH/T 030092
8.1评级：参标推色板进行评级，评至0.5级。8.2胶重：铝板重量的增值为胶重，以赠表示。8.3报告试验结果时要标明板温：9精密度
9.1评级的重复性：同试油，由问-操作人员在间一仪器上再复测定两次的结果的差数不得超过0.5级.
9.2胶重的重复性：同-试油，由同-操作人员在间一仪器上重复测定两次的结果与其算术平均值的差不得超过下述数值。
胶重小于或等于10ng，不大于1.5mg胶重大下10-30mg，不大于3mg
胶重大于30mg+不大于5mg
注：摘蚀指铅片的失重，以毫克丧示，腐蚀的重复性尚未取得可靠数据，椎据豌有斑料下述腐蚀试验重复性数值，点能作为参考。重复测亲两饮的结果与其算术平均值的差不翻过下述数值。小于或等于10mx，不大于2mg。
人于10～25img，不人于3mg。
人于25～100mg，不大于8mga
大于100mg，不大于15mg
SH/T0300-92

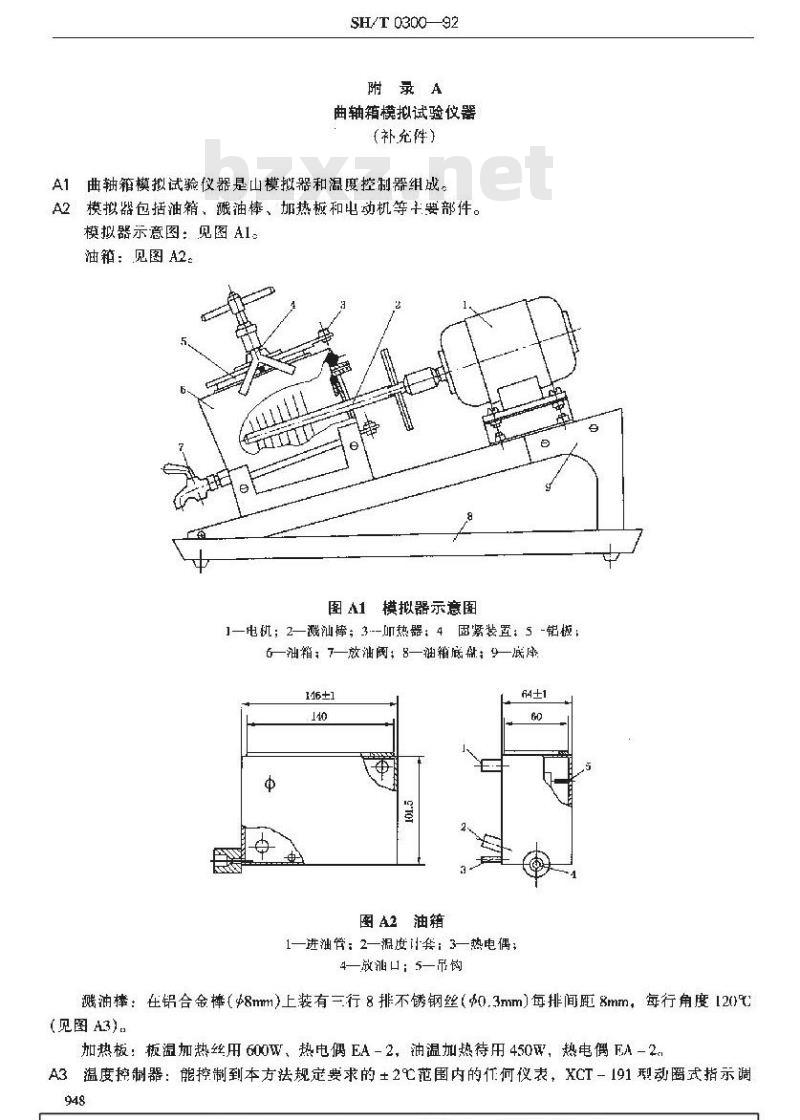

附录A
曲轴箱模拟试验仪器
(补充件)
A1曲轴箱模拟试验仪器是山模拟器和温度控制器组成。模拟器包括油箱、溅油棒、加热板和出动机等毛要部件。A2
模拟器示意图：见图A1。
油箱：见图 A2。
图A1模拟器示意图
1一电机：2一溅汕摩：3-加热器：4国紧装置：5-钳板6—油箱：7—放油阀，8一油箱底盘：9底座146±1
图A2油箱
1—进油管：2—温度计套：3—热电偶;4一放消口：5一吊钩
溅油棒：在铝合金摔（$8mm）上装有三行8排不锈钢丝（0.3mm）每排间距8mm，每行角度120℃（见图A3),
加热板：板温加热丝用600W、热电偶EA-2，油温加热待用450W，热电偶FA-2。A3温度控制器：能控制到本方法规定要求的±2C范围内的竹何仪表，XCT-191型动圈式指示调948
节仪 0 ~ 30和 0 ~0%各
SH/T 0300---92
图A3溅油棒
1—电机轴：2—风扇叶：3—瓣油轴：4—油丝附录B
仪器校验用参考油
（补充件）
参考油组成
11 号基础油 + 3 %T108 + 0.5% T202B2参考油的评级和胶重的公称值：由标准管埋机构指定的单位测试结果的平均值，由配制参考油单位随油提供。
附加说明：
本标由石油化下科学研究院技术归口。木标雄由兰州炼油化工总厂负责起草：949
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
