【石油化工行业标准(SH)】 管法兰用缠绕式垫片

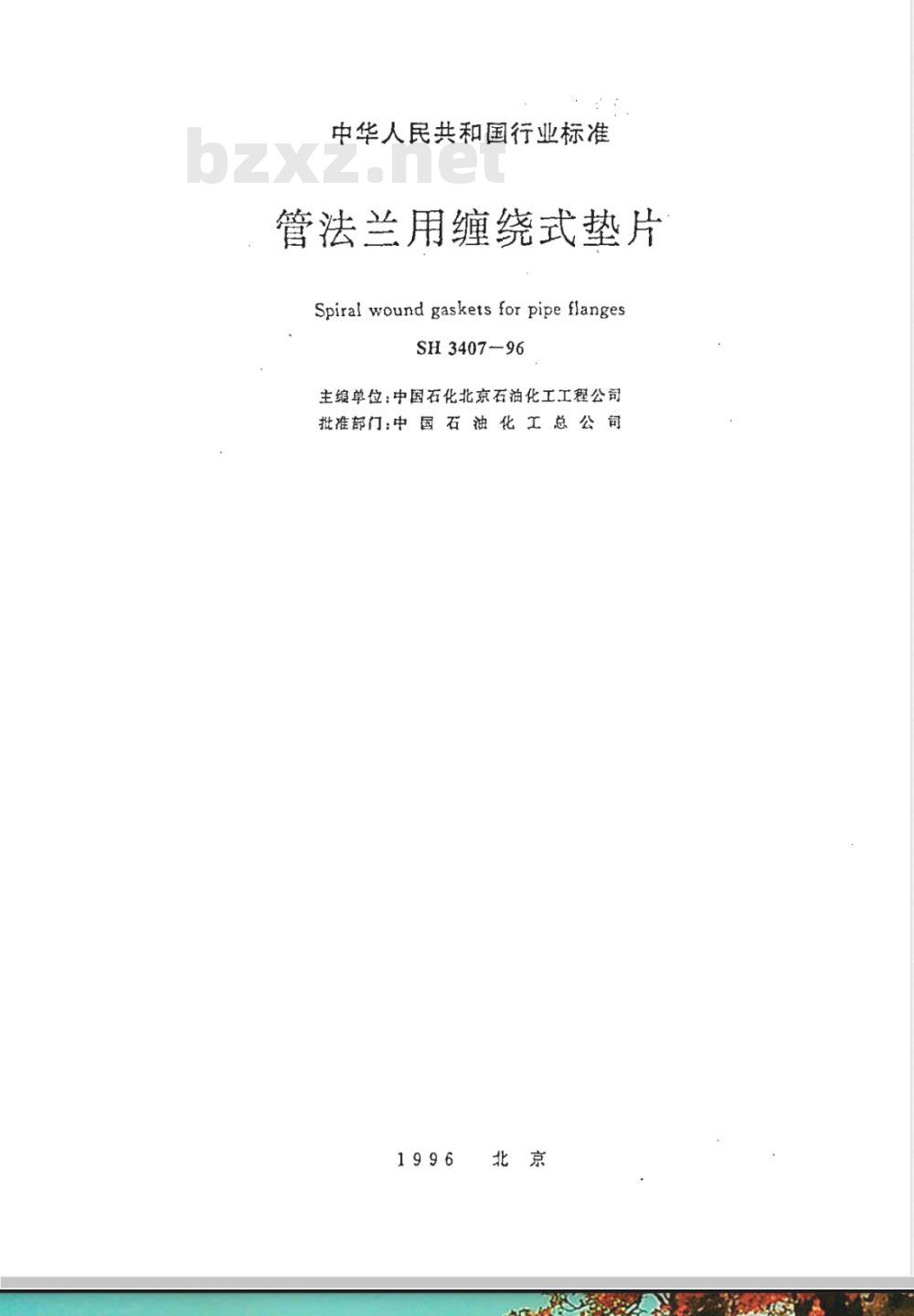

中华人民共和国行业标准
管法兰用缠绕式垫片
Spiral wound gaskets for pipe flangesSH3407-96
主单位：中国石化北京石油化工工程公司批准部门：中国石油化工总公司1996

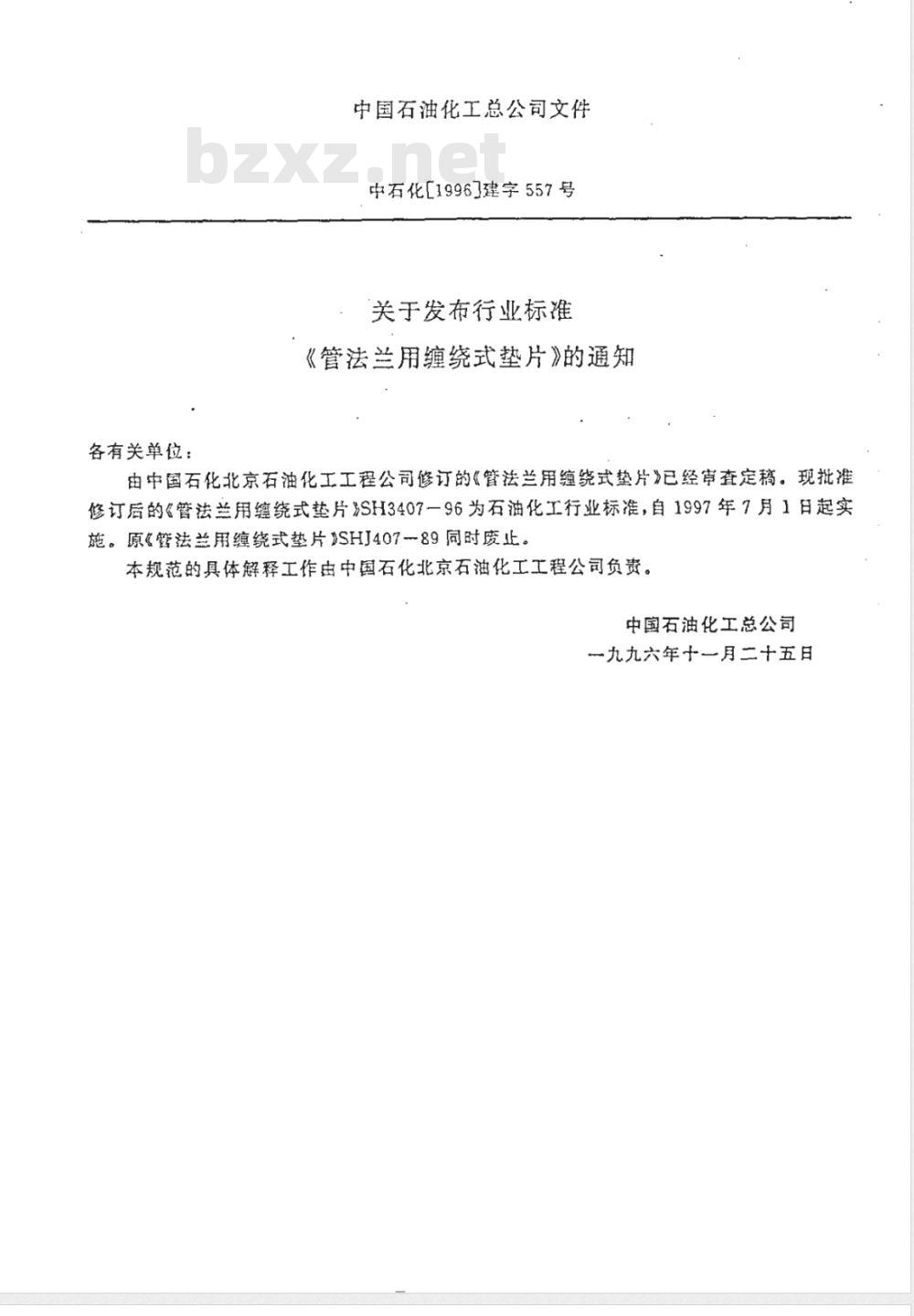

各有关单位：
中国石油化工总公司文件
中石化19963建字557号
关于发布行业标准
《管法兰用缠绕式垫片》的通知由中国石化北京石油化工工程公司修订的《管法兰用缠绕式垫片》已经审查定稿。现批准修订后的《管法兰用缠绕式垫片》SH3407一96为石油化工行业标准，自1997年7月1日起实施。原《管法兰用缠绕式垫片》SHJ40789同时废止。本规范的具体解释工作由中国石化北京石油化工工程公司负贵。中国石油化工总公司
一九九六年十一月二十五日

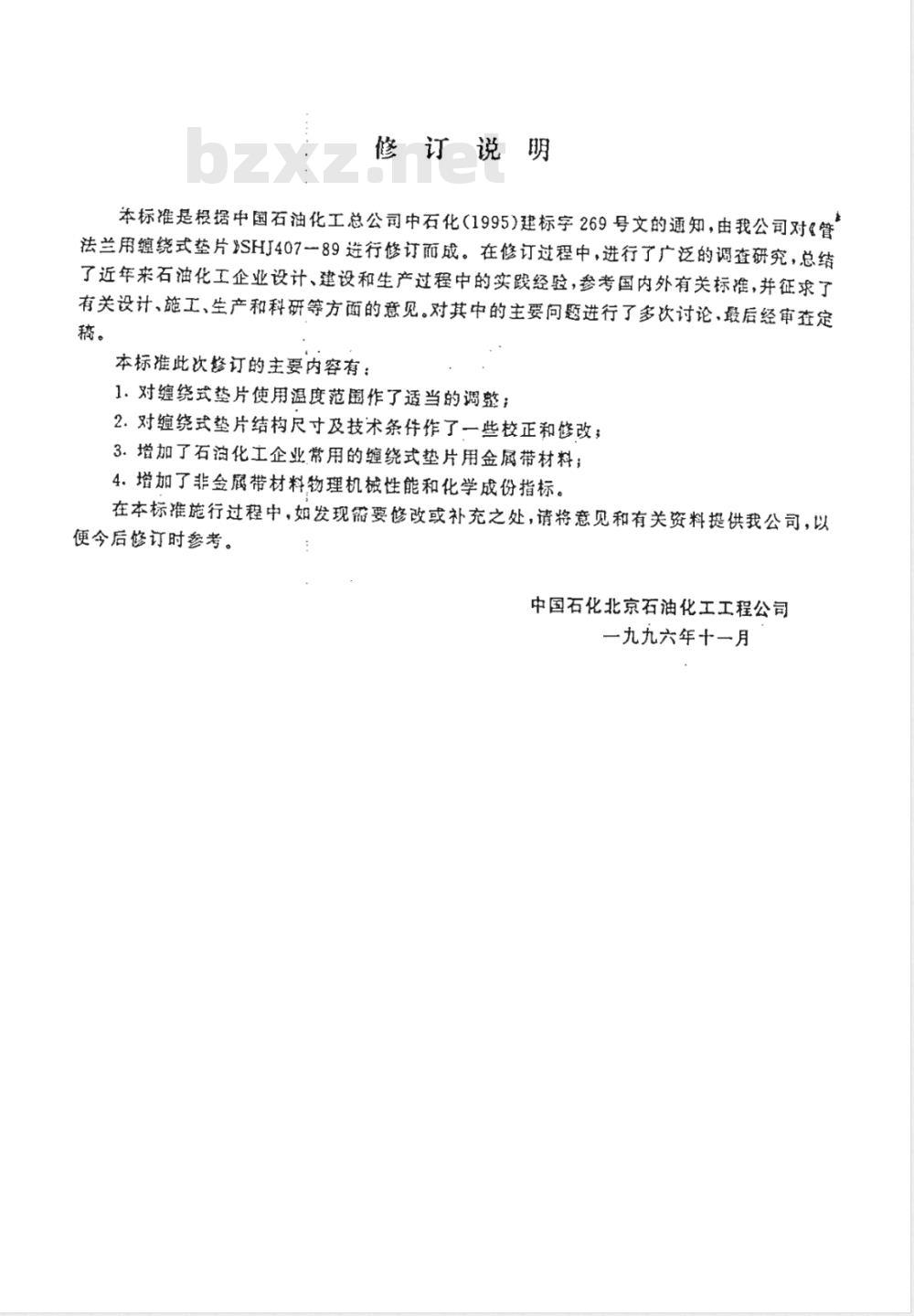

修订说明
本标准是根据中国石油化工总公司中石化（1995)建标字269号文的通知，由我公司对《管法兰用缠绕式垫片SHJ407一89进行修订而成。在修订过程中，进行了广泛的调查研究，总结了近年来石油化工企业设计、建设和生产过程中的实践经验，参考国内外有关标准，并征求了有关设计、施工、生产和科研等方面的意见。对其中的主要问题进行了多次讨论，最后经审查定。
本标准此次修订的主要内容有：1.对缠绕式片使用温度范阖作了适当的调整；2.对缠绕式垫片结构尺寸及技术条件作了一些校正和修改；3.增加了石油化工企业常用的缠绕式垫片用金属带材料；4.增加了非金属带材料物理机械性能和化学成份指标。在本标准施行过程中，如发现需要修改或补充之处，请将意见和有关资料提供我公司，以便今后修订时参考。
中国石化北京石油化工工程公司一九九六年十一月
适用范围

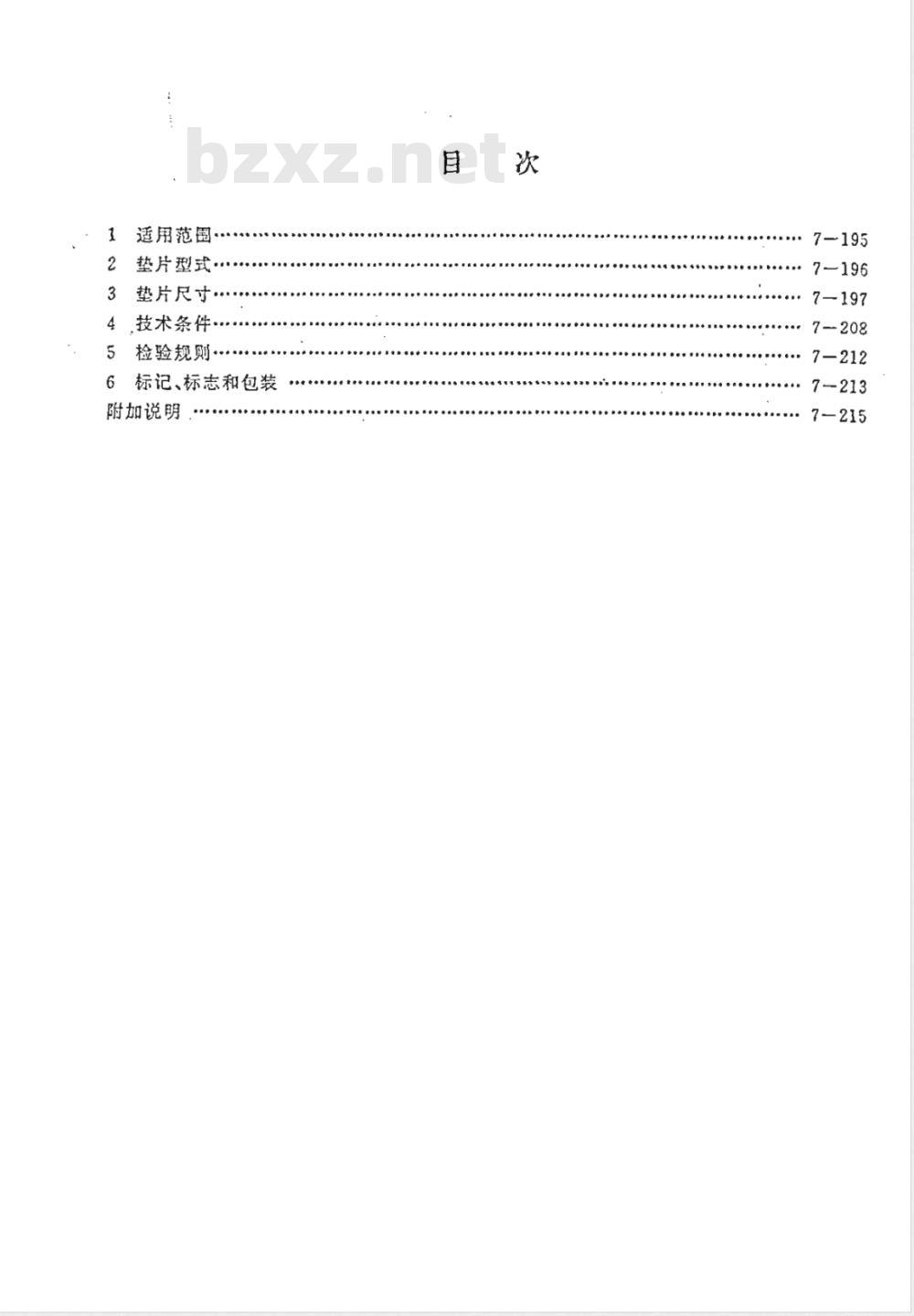

垫片型式..
3垫片尺寸
4技术条件.·
5检验规则.
6标记、标志和包装
附加说明
适用范围
中华人民共和国行业标准
管法兰用缠绕式垫片
SH3407-96

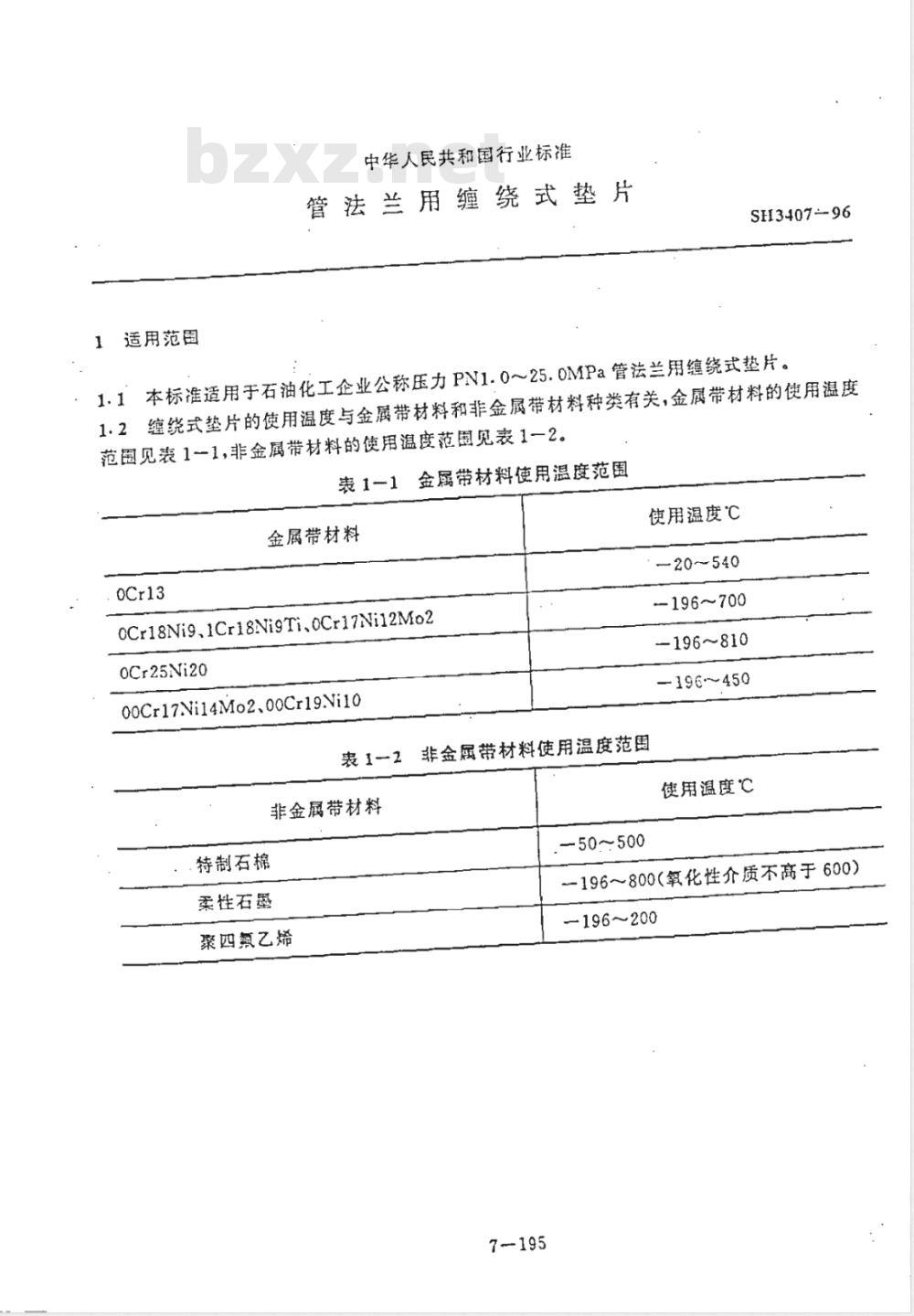

1.1本标准适用于石油化工企业公称压力PN1.0～25.OMPa管法兰用缠绕式垫片。缠绕式垫片的使用温度与金属带材料和非金属带材料种类有关，金属带材料的使用温度1.2
范围见表1-1，非金属带材料的使用温度范围见表1一2。金属带材料使用温度范围
表1-1
金属带材料
OCr18Ni9.1Cr18Ni9Ti.0Cr17Ni12Mo2OCr25Ni20
00Cr17Ni14Mo2、00Cr19Ni10
表1一2非金属带材料使用温度范围非金属带材料
特制石棉
柔性石墨
聚四乙烯
.—50～500
使用温度℃
-20～540
-196～700
-196～810
—196～450
使用温度℃
-196～800(氧化性介质不高于600)—196～200
垫片型式
SH3407-96
缠绕式垫片按结构型式的不同分为基本型、带内环型、带外环型及带内、外环型四种，见图1
基本型
带内环型
带外环型
带内、外环型
3垫片尺寸
3.1基本型垫片尺寸见表3～1。
3.2带内环型垫片尺寸见表32.
S3407-96
3.3带外环型垫片尺寸应符合下列规定：3.3.1公称直径DN≤600mm带外环型垫片尺寸见表3一3。3.3.2公称直径DN650～1500mm带外环型垫片尺寸见表3-4。3.4带内、外环型垫片尺寸应符合下列规定：3.4.1公称直径DN≤600mm带内、外环型垫片尺寸见表35。3.4.2公称直径DN650～1500mm带内、外环型垫片尺寸见表3一6。7-197
公称直径
注：带括号的不推荐使用。
SH3407-96
表3—1
基本型垫片尺寸
公称压力
5.0~25.0MPa
公称直径
表3—2
SH3407-96
带内环型垫片尺寸
5.0~25.0MPa
公称压力wwW.bzxz.Net
注：带括号的不推荐使用。
公称直径
SH3407—96
公称直径DN≤600mm带外环型垫片尺寸表3二3
注：①粗线以内推荐采用带内外环型垫片；②带括号的不推荐使用。
7—200
SH340796
