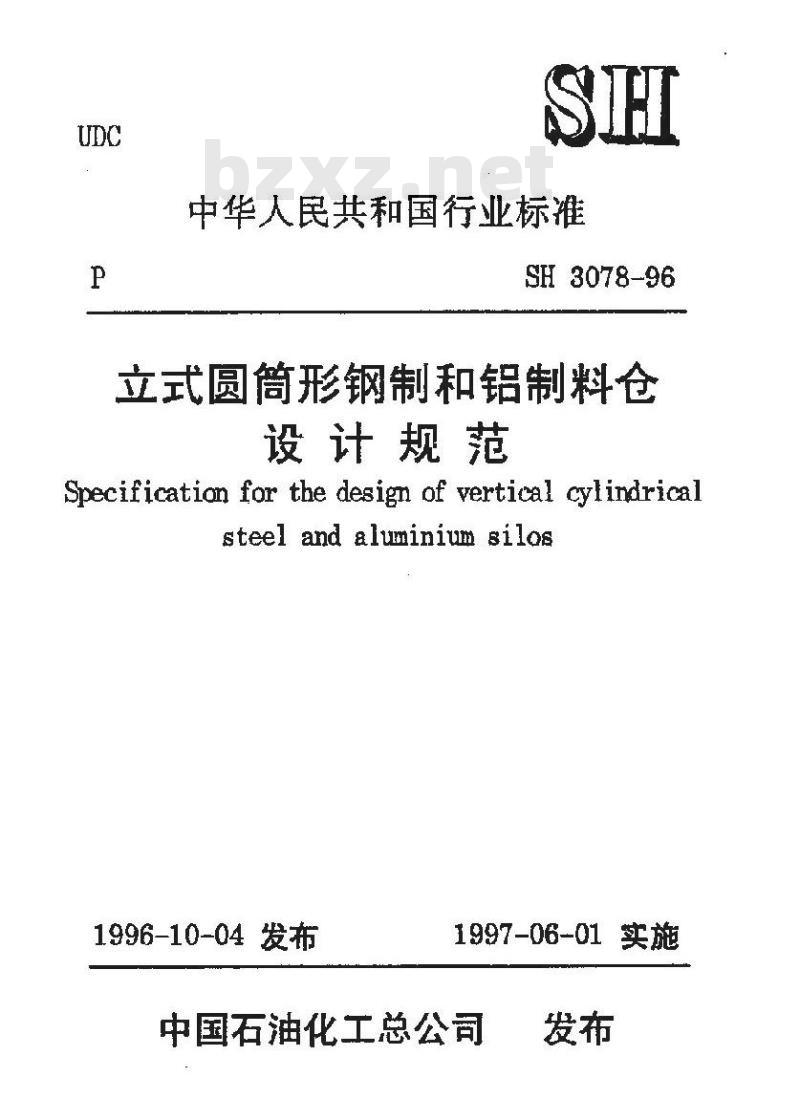

【石油化工行业标准(SH)】 立式圆筒形钢制和铝制料仓设计规范

中华人民共和国行业标准
SH 3078-96
立式圆筒形钢制和铝制料仓
设计规范
Specification for the design of vertical cylindricalsteel and aluminium silos
1996-10-04发布
1997-06-01实施
中国石油化工总公司

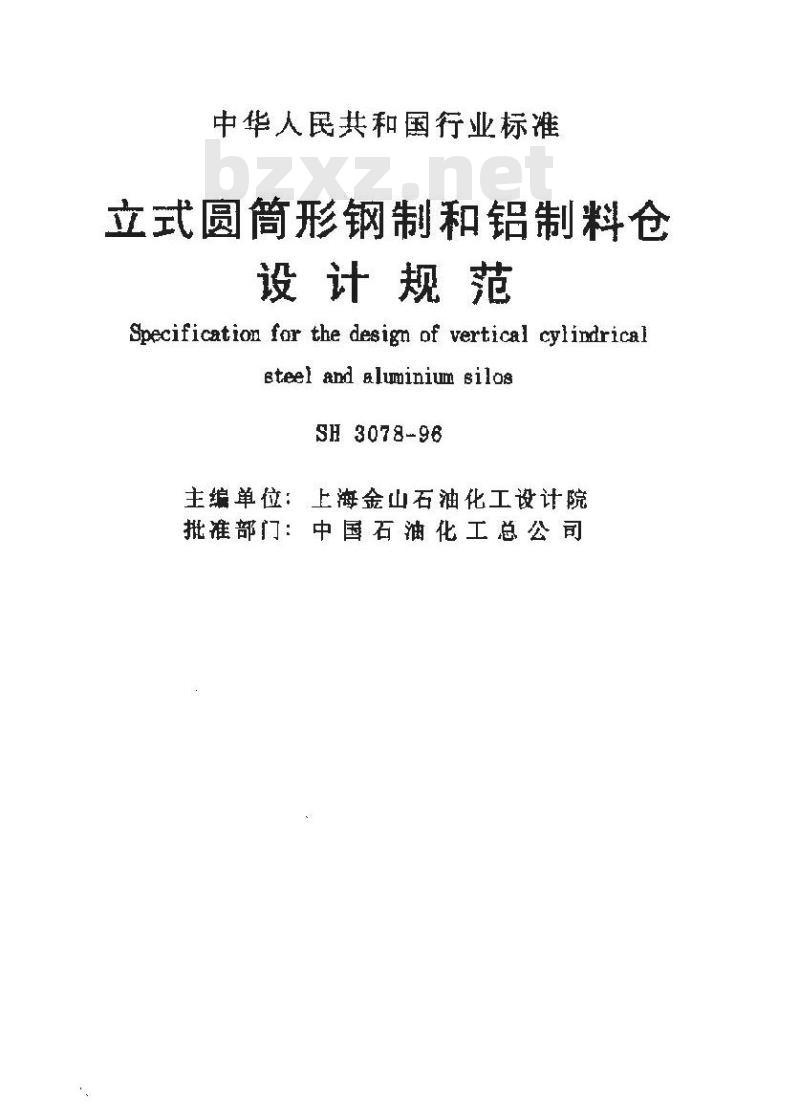

中华人民共和国行业标准
立式圆筒形钢制和铝制料仓
设计规范
Specification far the design of vertical cylindricalBteel and aluminium silos
SH3078-96

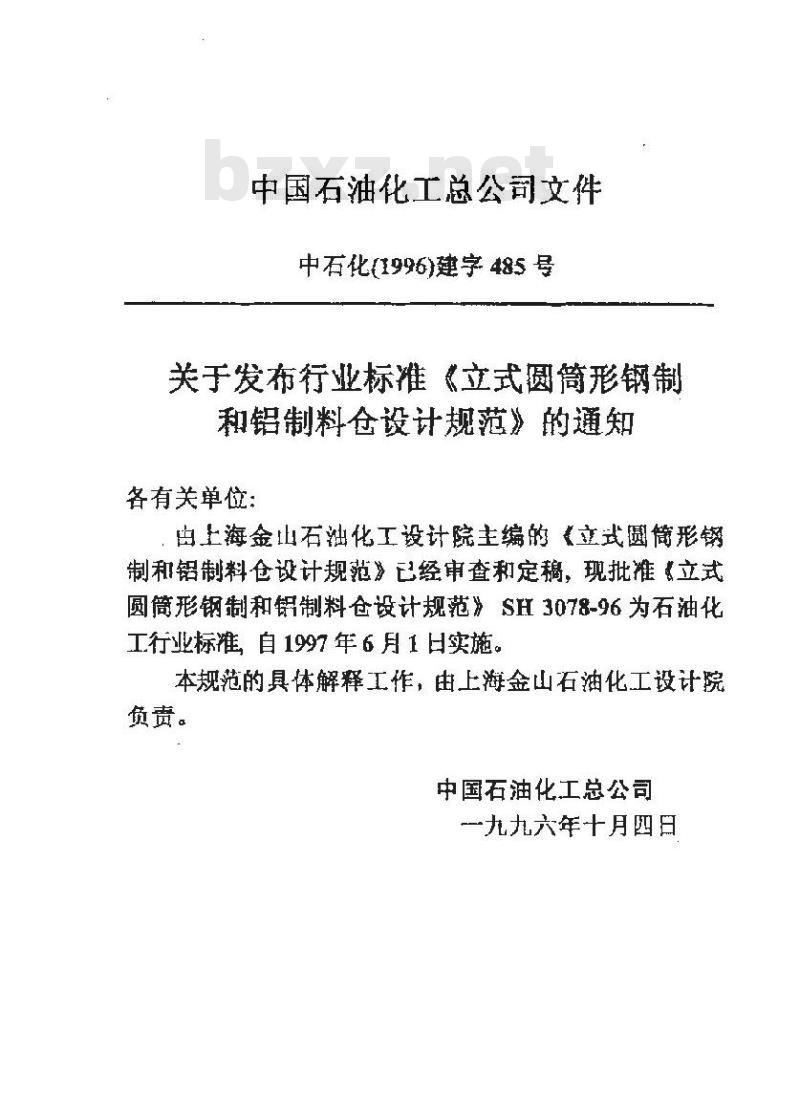

主编单位：上海金山石油化工设计院批准部门：中国石油化工总公司中国石油化工总公司文件
中石化（1996)建字485号
关于发布行业标准《立式圆筒形钢制和铝制料仓设计规范》的通知
各有关单位：
由上海金山石油化工设计院主编的《立式圆简形钢制和铝制料仓设计规范》已经查和定稿，现批准立式圆筒形钢制和钥制料仓设计规范》SH3078-96为石油化工行业标准，自1997年6月1日实施。本规范的具体解释工作，由上海金山石油化工设计院负责。
中国石油化工总公司
一九九六年十月型日

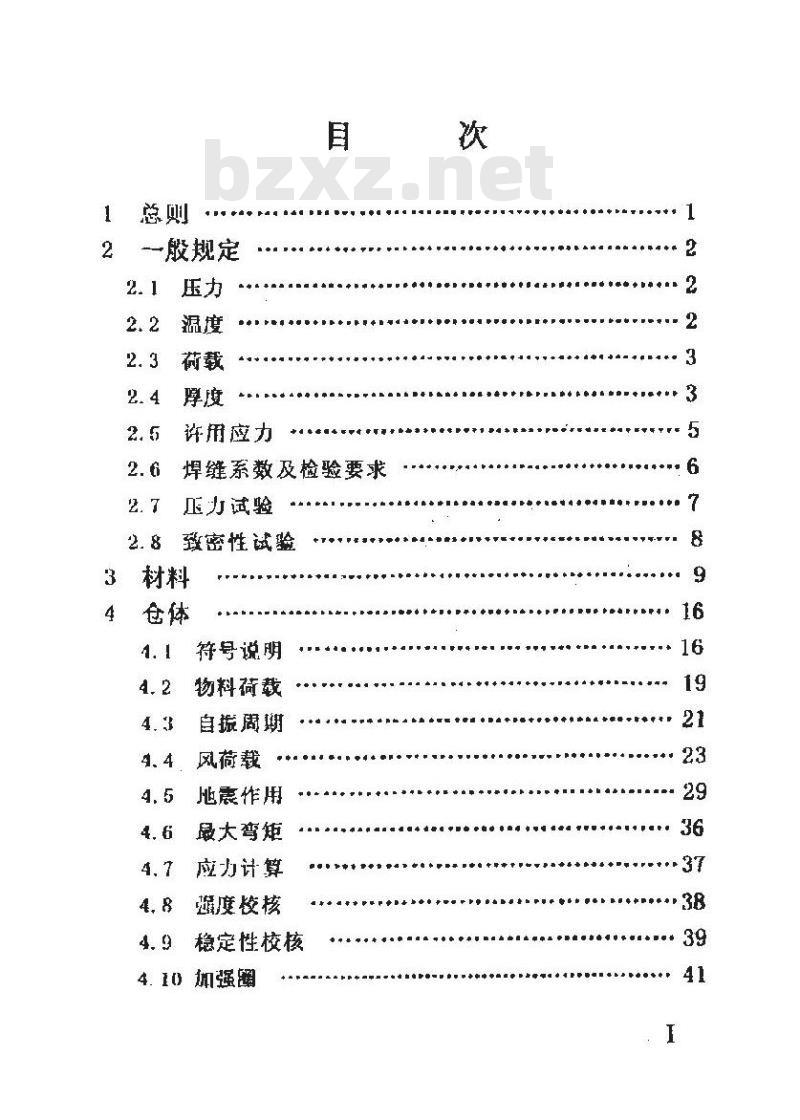

一般规定
许用应力
焊维系数及检验要求
压力试验
致密性试验
符号说明
物料荷载
自蔬周期
风荷载
地囊作用
晟大弯矩
应力计算
疆度校核
稳定性校核

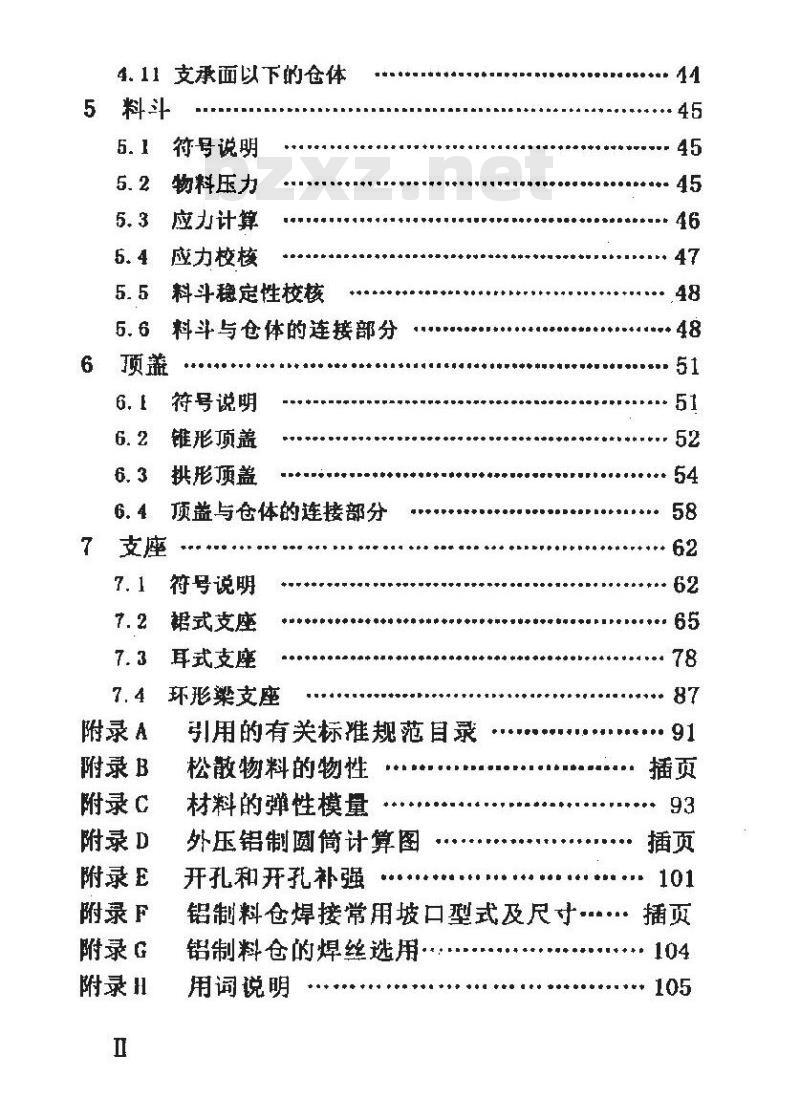

4.11支承面以下的仓体
5料斗
符号说明
物料压力
应力计算
应力校核
料斗稳定性校核
料斗与仓体的连接部分
符号说明
锥形顶盖
拱形顶盖
顶益与仓体的连接部分
附录A
附录B
附录 C
附录D
附录E
附录F
附录GbZxz.net
附录H
符号说明
裙式支座
耳式支座
环形樂支座
的+心中的++中国的电的+的心o心国o的oo: 5151
++*++++*+***++ 78
引用的有关标推规范目录
松散物料的物性
材料的弹性模量
外压铝制圆筒计算图
开孔和开孔补强
铝制料仓焊接常用坡口型式及尺寸插页
铝制料仓的焊丝选用·
用词说明
**· 104
附加说玥
附条文说明
1总则
1.0.1本规范适用于石油化工行业中贮存固体粒状松散物料的钢制和铝制立式焊接圆简形料念的设计，1.0.2料仓的设计条件为：
(1) 容积不小于 50 m2。
(2)设计压力为常压。当料仓项部设置呼吸阀时，设计压力限制为内压不高于2kPa（0.002MPa）、仓内负压不低于0.5kPa（(0.0005MPa)：(3)设计温度不高于100℃。
1.0.3执行本规范时，尚应符合现行有关标准规范的要求。
2一般规定
21压力
除注明者外，压力均为表压力。2.1.1
2.1.2工作压力指在正常工作情况下，料仓顶部可能达到的最高压力。
2.1.3设计压力指设定的料仓项部的最高压力。设计压力与相应的设计温度一起作为设计荷载的条件，其值不应低于工作压力。当预部装设呼吸阀时，即为呼吸阀的开启压力。
2.1.4计算压力指在相应设计温度下，用以确定料仓壳体各部位厚度的压力，其值为设计压力与固体松散物料的重力载对壳体各部位产生的压力之和。2.2温度
2.2.1任何情况下，金属表面的温度不得超过材料的允许使用温度。
2.2.2金属温度指料仓元件沿截面厚度的温度平均值。2.2.3设计温度指料仓在正常工作时，相应的设计压力下设定的壳体元件的金属温度，其值不得低于壳体元件可能达到的最高金属温度：对手0℃以下的金属温度，设计温度不得高于壳体元件可能达到的最低金属温度。在寒冷地区露天安放或置于无采暖广房内受环境低2
温影响的钢制料仓，当其设计温度受环境温度控制时，其设计温度按如下原则确定：
(1）无保温设施的料仓，设计温度取最低环境温度：(2）有保温设施的料仓，设计温度应根据物料温度、料仓大小、，散热情况等综合考虑壁温，通过计算分析或参考实例确定。
料仓的设计温度（标志在铭牌上的设计温度)是指壳体的设计温度。
2.3荷载
设计时应考虑以下荷载：
设计内压：
设计外压；
料仓的自重；
储存物料的重力荷载：
支座、底座、支耳及其他形式支撑件的反作用力：连接管道和其他部件的作用力：冲击反力，如由固体松散物料冲击引起的反力风荷载：
雪荷载：
地震作用：
附加设备、管道、平台、扶梯等附件的重力荷载：2.4厚度
计算厚度
指按各章公式计算得到的厚度。3
设计厚度指计算厚度与腐蚀裕量之和。2.4.21
2.4.3名义厚度指设计厚度加上材料厚度负偏差后向上圆整至材料标准规格的厚度。2.4.4有效厚度指名义厚度减去腐蚀裕量和材料厚度负偏差。
2.4.5最小厚度指加工成形后不包括腐蚀裕量的料仓壳体名义厚度的最低值。
仓体，顶盖和料斗的最小厚度为：(1）碳素钢、低合金钢和铝制料仓，不小于3mmi(2)不锈钢制料仓，不小于2mm。2.4.6厚度附加量指腐蚀裕量与材料厚度负偏差之和，按下式确定：
C=C,+C2
一厚度附加量（mm）
一材料厚度负偏差（m）：
C，一腐蚀裕量（mm）。
2.4.7材料厚度负偏差应按材料标准的规定选取。当材料的厚度负偏差不大于0.25mm，且不超过名义厚度的6%时，负偏差可忽略不计。
可取零；
腐蚀裕量腐蚀裕量的确定应符合下列规定：碳素钢或低合金钢制料仓，不小于1mm；铝或不锈钢制料仓，当物料的腐蚀性极微时，碳钢裙座壳体取2mm；
地脚螺栓取3mum。
壳体加工裕量由图样规定，或由制造厂与设计单，位共同商定。料仓产品各部位的实际厚度应不小于该部位的名义厚度减去材料厚度负偏差。2.5许用应力
2.5.1材料的许用应力系按材料的各项强度数据分别除以表2.5.1中相应的系数，取其中的最小值。材料的许用应力按本规范第3章表3.0.5和表3.0.6选取。系数
强度性能
料系数
碳素钢、低合金钢
铁素体不锈钢
奥氏体不锈钢
铝、铝合金
常温下睡低抗粒强度
2.5.2复合钢板的许用应力
表 2. 5. 1
常温和设计温度下的
届服点，或。，
对于复层与基层完全贴合，且对接焊缝完全熔透的复合钢板，在设计计算中如需计入复层材料的强度时，设计温度下的许用应力应按下式确定：[o] = [olia +(olid
式中［
设计温度下复合钢板的许用应力(MPa）：5
基层钢板的名义厚度（mm）
复层材料的厚度（mm）不计入腐蚀裕量；
[α]}—设计温度下基层钢板的许用应力(MPa)；[αl2~设计温度下复层材料的许用应力(MPa）。许用轴向压缩应力
设计温度下仓体的许用向压缅应力，应按下式确定：
取其中较小。
设计温度下仓体的许用轴向压缩应（MPa）：
，设计温度下仓体材料的弹性模量（Pa）：
-仓体的有效厚度（mm）
一仓体的内直径（mm）：
一设计温度下仓体材料的许用应力（MPa）。
焊缝系数及检验要求
焊缝系数应根据料仓受压元件的焊缝种类和射线透照检测的程度选取。
2. 6. 1. 1
钢制料仓焊缝系数按表2.6.1-1选取。
