【石油化工行业标准(SH)】 石油化工企业生产装置电力设计技术规范(附条文说明)

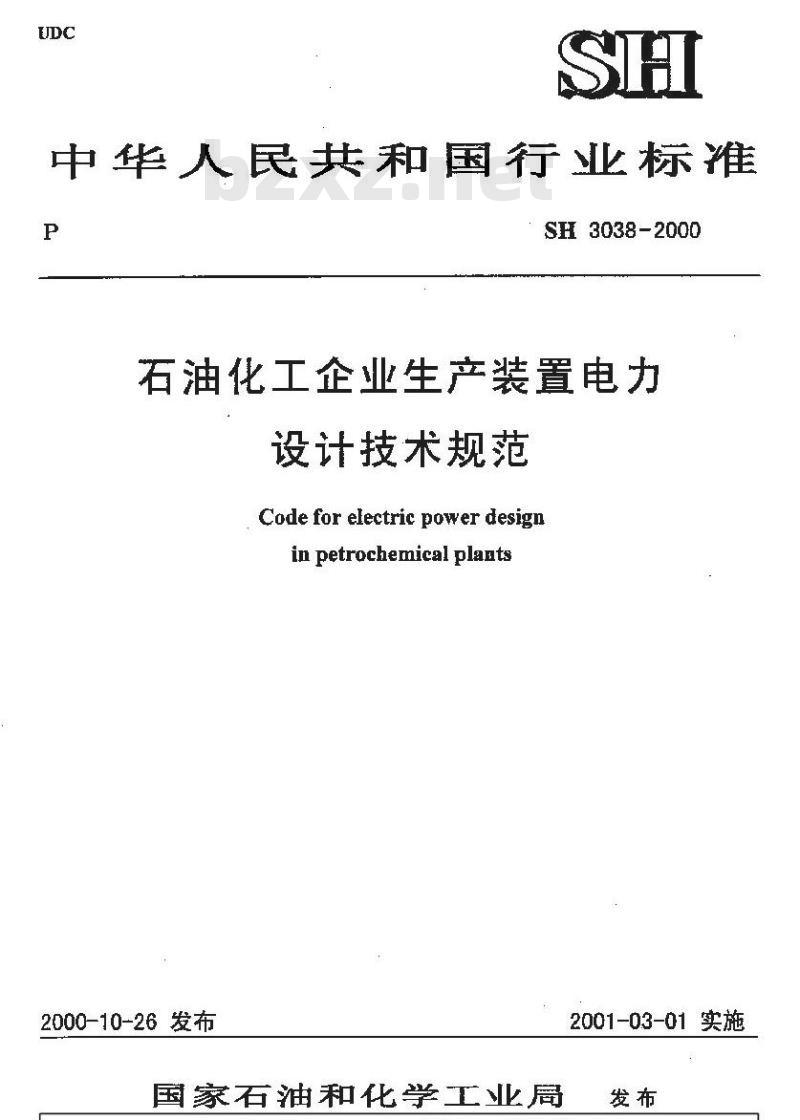

中华人民共和国行业标准
SH3038-2000
石油化工企业生产装置电力
设计技术规范
Code for electric powerdesignin petrochemical plants
2000-10-26发布
国家石油和化学工业局
2001-03-01 实施

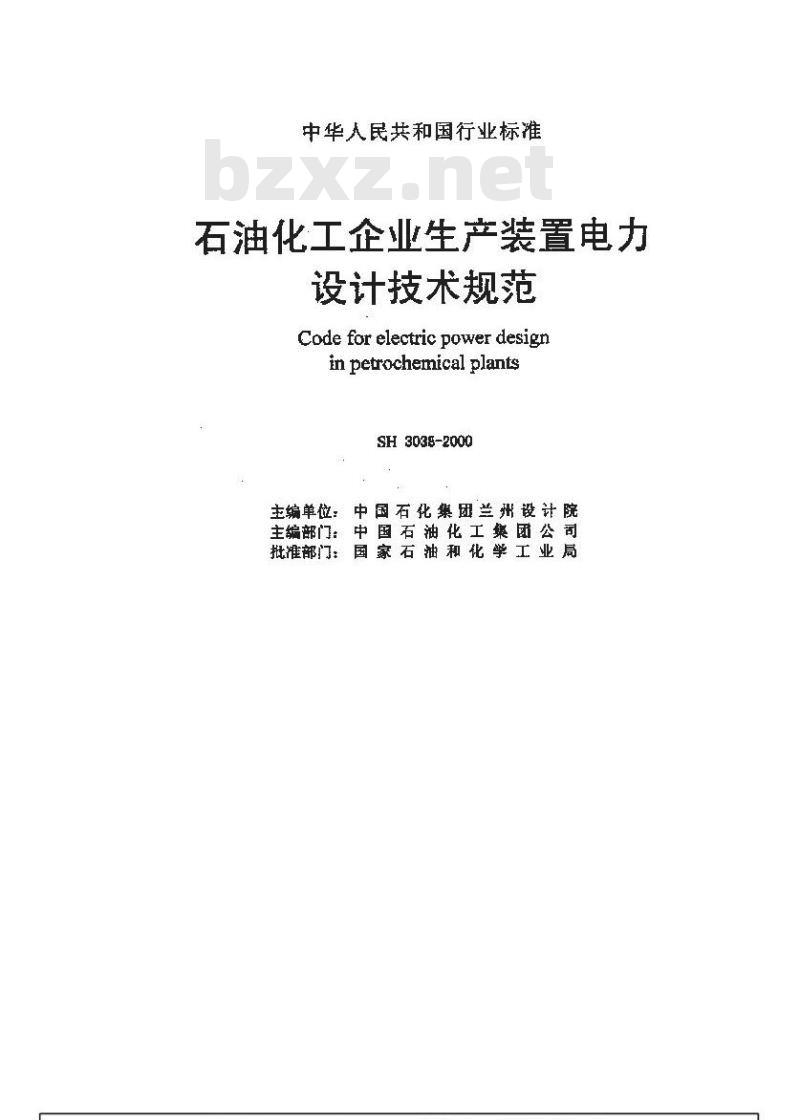

中华人民共和国行业标准
石油化工企业生产装置电力
设计技术规范
Code for electric power designin petrochemical plants
SH3035-2000

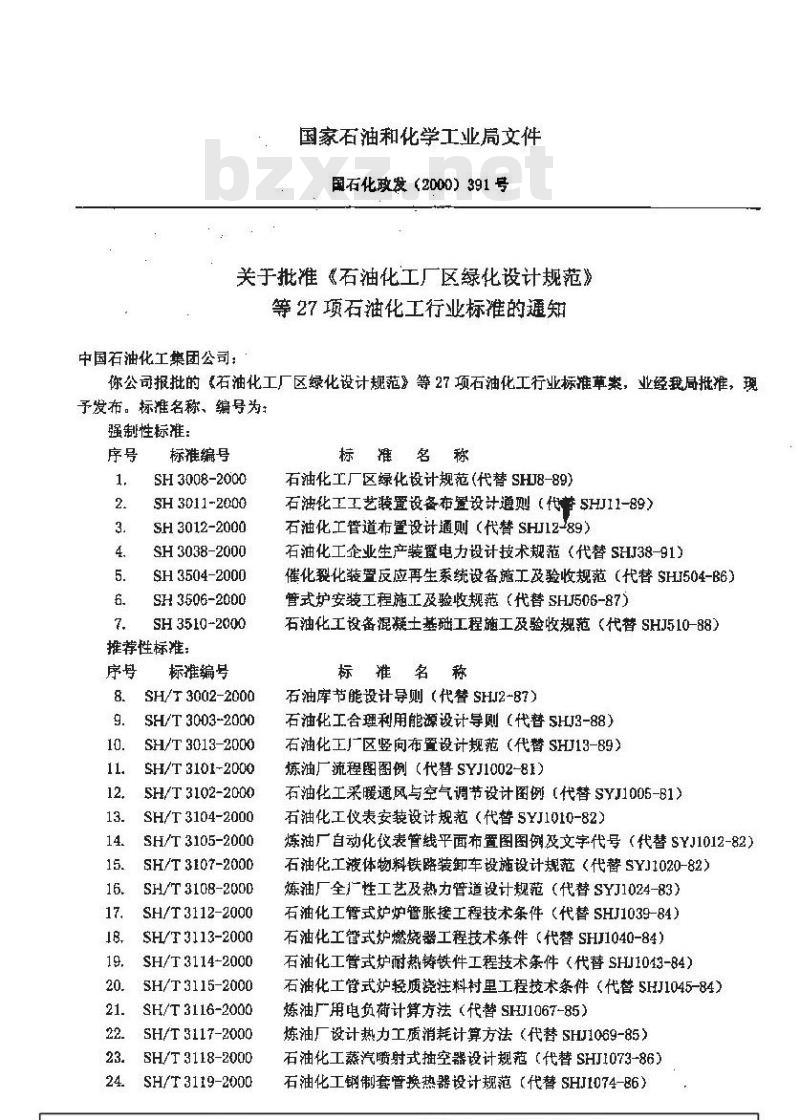

主编单位：中国石化集团兰州设计院主编部门：中 国石 油 化 工 集团公司批准部门：国家石油和化学工业局国家石油和化学工业局文件
国石化政发（2000）391号
关于批（石油化工厂区缘化设计规范》等27项石油化工行业标准的通知中国石油化工集团公司：
你公司报批的《石油化工厂区绿化设计规范》等27项石油化工行业标准草案，业经我局批准，现予发布。标准名称、编号为：
强制性标准：
标准编号
SH 3008-2000
SH3011-2000
SH 3012-2000
SH 3038-2000
SH 3504-2000
SH 3506-2000
SH3510-2000
推荐性标准；
标准编号
SH/T 3002-2000
SH/T 3003-2000
SH/T 3013-2000
SH/T 3101-2000
SH/T 3102-2000
SH/T3104-2000
SH/T 3105-2000
SH/T 3107-2000
SH/T 3108-2000
SH/T 3112-2000
SH/T 3113-2000
SH/T3114-2000
SH/T 3115-2000
SH/T 3116-2000
SH/T 3117-2000
SH/T 3118-2000
SH/T 3119-2000
标谁名称
石油化工厂区绿化设计规范（代替SHJ8-89）石油化工工艺装置设备布置设计通则（代SHJI1-89）石油化工管道布置设计通则（代替SHJ12-89）石油化工企业生产装置电力设计技术规范（代替SHJ38-91）催化裂化装置反应再生系统设备施工及验收规范（代替SHI504-B6）管式炉护安装工程施工及验收规范（代替SHJ506-87）石油化工设备混凝士基础工程施工及验收规范（代替SHJ510-88）标准名称
石油库节能设计导则（代替SHJ2-87）石油化工合理利用能源设计导则（代替SHJ3-88）石油化工J-区竖向布置设计规范（代替SHUJ13-89）炼油厂流程图图例（代替SYJ1002-81）石油化工采暖通风与空气调节设计图例（代替SYJ1005-B1）石油化工仪表安装设计规范（代替SYJ1010-82）炼油厂自动化仪表管线平面布置图图例及文字代号（代替SYJ1012-82）石油化工液体物料铁路装卸车设施设计规范（代替SYJ1020-82）炼油厂全-性工艺及热力管道设计规范（代替SYJ1024-83）石油化工管式炉炉管胀接工程技术条件（代替SHJ1039-84）石油化工管式炉燃烧器工程技术条件（代替SHJ1040-84）石油化工管式炉耐热铸铁件工程技术条件（代替SHJ1043-84）石油化工管式炉轻质烧注料村里工程技术条件（代替SHJ1045-84）炼油厂用电负荷计算方法（代替SHJ1067-85）炼油厂设计热力工质消耗计算方法（代替SHU1069-85）石油化工蒸汽喷射式抽空器设计规范（代替SHJ1073-86）石油化工钢制套管换热器设计规范【代替SHJ1074-B6）25、

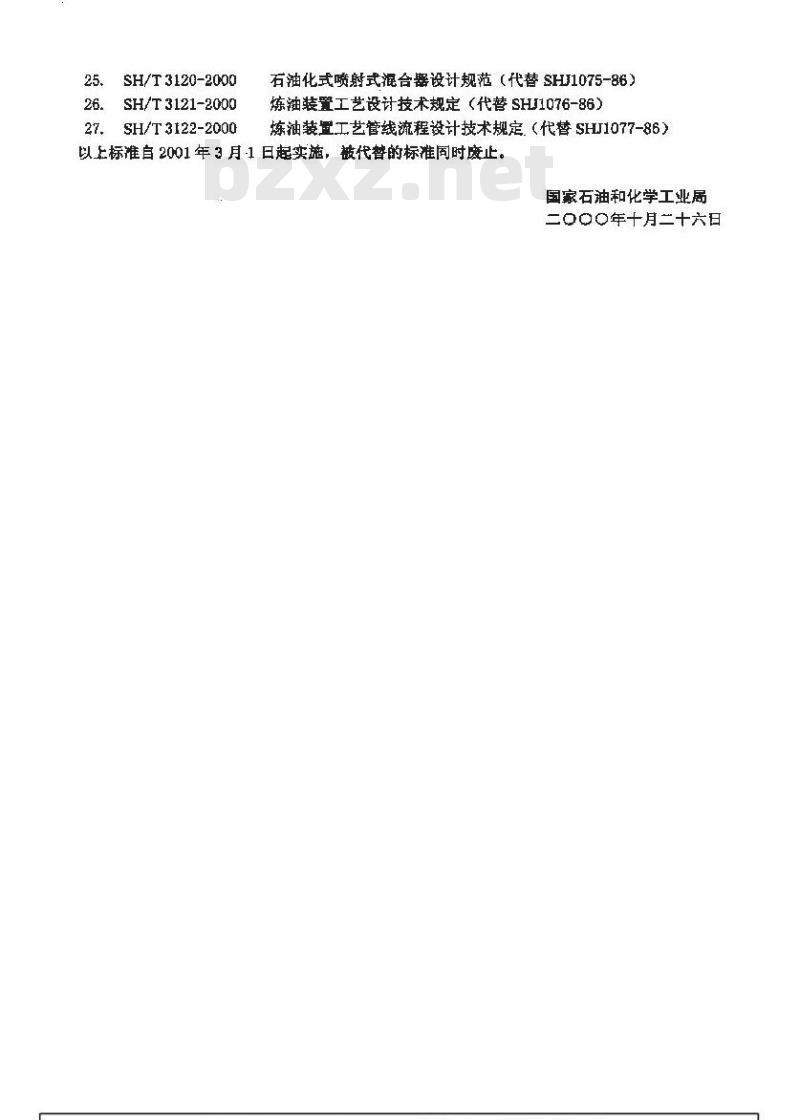

SH/T 3120-2000
SH/T 3121-2000
SH/T 3122-2000
石油化式喷射式混合器设计规范（代替SHJ1075-86）炼油装置工艺设计技术规定（代替SHJ1076-86）炼油装置工艺管线流程设计技术规定（代替SHJ1077-86）以上标准自2001年3月-1日起实施，被代替的标准同时废止。国家石油和化学工业属
二000年十月二十六日

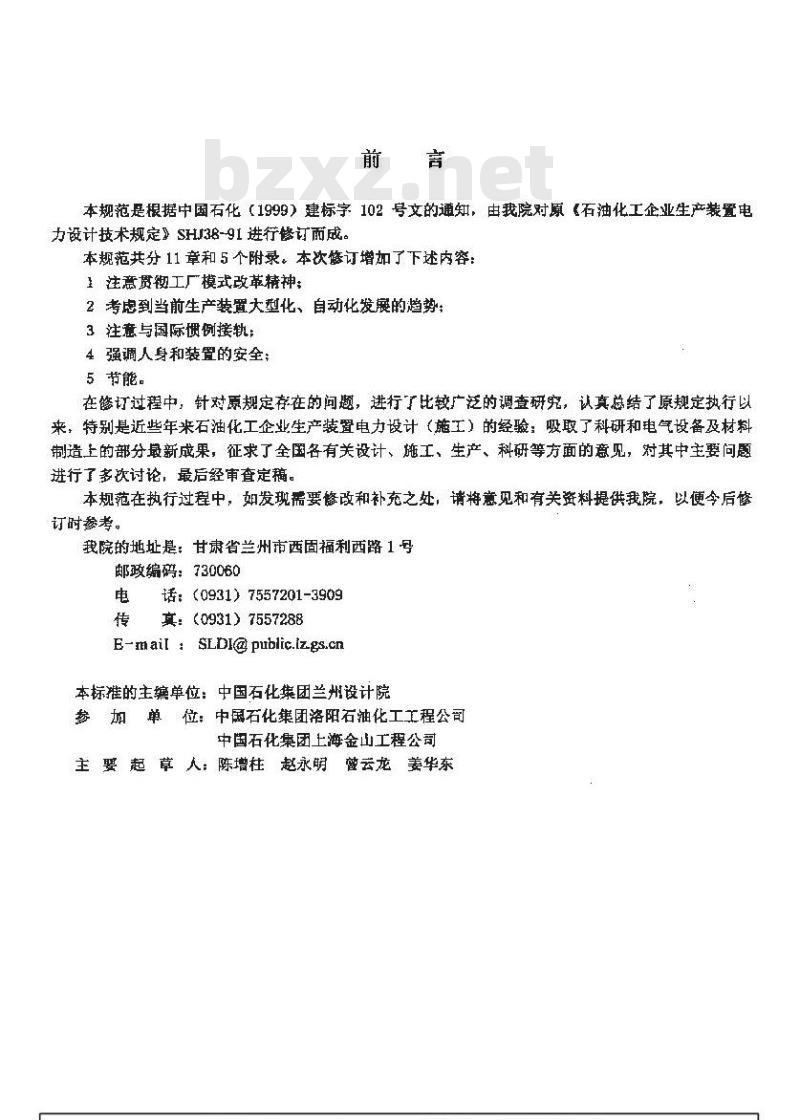

本规范是根据中国石化（1999）建标字102号文的通知，由我院对原石油化工企业生产装置电力设计技术规定SHJ38-91进行修订而成。本规范共分11章和5个附录。本次管订增加了下述内容：1注意贯彻工厂模式改革精神；
2考患到当前生产装置大型化、自动化发展的趋势：3 注意与国际惯例接轨：
4强调人身和装置的安全：
5节能。
在修订过程中，针对原规定存在的问题，进行了比较广泛的调查研究，认真总结了原规定执行以来，特别是近些年来石油化工企业生产装置电力设计（施工）的经验：吸取了科研和电气设备及材料制造主的部分最新成果，征求了全国各有关设计、施工、生产、科研等方面的意见，对其中主要问愿进行了多次讨论，最启经审查定稿本规范在执行过程中，如发现需要修改和补充之处，请将意见和有关资料提供我院，以便令后修订时参考。
我院的地址是：甘肃省兰州市西固福利西路1号邮政编码：730060
电话：（0931）7557201-3909
传真：（0931）7557288
E-m ail :SLDI@ public.izgs.cn本标推的主编单位：中国石化集团兰州设计院参加单：位：中国石化集团洛阳石油化工工程公司中国石化集团土海金山工程公司主娶起草人：陈增柱赵永明暨云龙姜华东1
供配电系统
负荷分綫
供电要求·
电源和供配电系统.·bZxz.net
电压选择和电能质量
无功补偿··.…
爆炸和火灾危险环境·.
般规定
爆炸性气体环境危险区域划分·爆炸性气体环境危险区城的范围爆炸性气体环境的电气装置
爆炸性粉尘环境危险区域划分，螺炸性粉尘环境危险区域的范围·爆炸性粉尘环境的电气装量…..火灾危险环境划分
火灾危险环境的电气装置
变配电所
所墟选择
6~~35kY主要电器选择
低压电器选择
变配电装置的布置·
对建筑物的要求
防火要求
自动装置和微机综合自动化系统6. 1
电源自动切换
电动机的自动再起动
微机综合自动化系统
电缆选择及数设
电缆选择
电缆敏设的一般要求
电继数设方式·
一般规定
电动机及低压配电线路的保护…电动机控制设备的设置
照明方式与种类
照明配电及控制
光源的选择
9.4照明器的选择与布置-
防雷、接地…·
10.1防雷区域分类及措施
10.2电力设备防需
10.3接地方式及基本要求
10.4电气设备的接地*
电气节能
附录A
电气设备外壳防护等级的分类
附录B石油化工生产装置爆炸危险环境分区表附录C爆炸危险区域划分示例图及危险区域划分条件表.附录D气体或蒸气爆炸性混合物分级分组举例爆炸性粉尘特性表
附录色
用词说明
条文说明
SH 303B-2000
1总　则　
1.0.1本规范适用于新建、改建和扩建的石油化工企业生产装置（包括炼油、化工、化纤，以下简称生产装置）的电力设计，
1.0.2生产装置的电力设计必氮遵循以下原则认真执行国家的技术经济政策，做到保障人身和装置安全，供电可靠，技术先进和经济合理：2根据工程特点、规模和发展规划，做到远近期结合，以近期为主，适当留有发展端，原则上不预留扩建用地：
3按照负荷性质、容量和环境条件等，统筹兼顾，合理确定布局和设计方案；4电气设计应积极采取各项节能措施，努力降低电能消耗；5积极采用经实践证明行之有效的新理论、新技术、新设备、新材料，努力创造良好的经济、社会和环境效益。
1.0.3执行本规范时，尚应符合国家和行业现行的有关标准规范的规定。2.0.1供配电系统
SH 3038-2000
2术语
1一级负中特别重要负荷一一中断供电将没生中毒、爆炸和火灾等情况的负荷，以及特别量要场所的不允许中断供电的负荷；2应急电源一一在正常电源发生故障情况下，为确保一级负荷中特别重要负荷的供电电源；3电压偏差（移）一一供电系统改变运行方式和负荷缓慢地变化使供电系统各点的电压也随之变化，各点的实际电压与系统额定电压之差4成为电压偏差。电压偏差4U也常用与系统额定电压的比值，以百分数表示：
4电压波动一一系统电压变动或电压包络线的周期性变动，电压的最大值与最小值之差与系统额定电压的比值以百分数表示，其变化速度等于或大于每秒0.2%时称电压波动：5中压并联电容器装置一一由中压并联电容器和相应的一次及二次配套设备组成，可单独运行或并联运行的装置：
6低压并联电容器装置一一由低压并联电器和相应的一次及二次配套设备组成，可单独运行或并联运行的装置：
了并联电容器的成套装置一一由制造厂设计组装设备向用户供货的整套并联电容器装置：8单台电容器一由个或多个电容器元件组装于单个外壳中并有引出端子的组装体：9电容器组一一电气上连接在一起的一群单台电容器：10中性点直接接地一一发电机或变压器的中性点直接战经小阻抗与接地装置连接：11中性点非直接接地一一中性点不接地或经消弧线圈、电压互感器、商电阻接地：12：小接地短路电流系统-额定电压为1kV及以上的中压系统，单相接地电流或同点两相接地时入地电流在500安及以下的，称小接地短路电流系统。在一般情况下非直接接地的电力网属于小接地短路电流系统，
2.0.2爆炸和火灾危险环境
1闪点一一标推条件下能使液体释放出足够的蒸气而形成能发生闪燃的爆炸性气体混合物的液体最低温度。
引燃温度一一按照标准试验方法，引燃爆炸性混合物的最低温度。3
环境温度一一指所划区域内历年最热月平均最高温度。4
易燃物质一一指易燃气体、蒸气、液体或薄雾。S
易燃气体一一以一定比例与空气混合后而形成的爆炸性气体混合物的气体。易燃液体一一在可预见的使用条件下能产生易燃燕气或薄雾，闪点低于45C的液体。6
7易燃薄雾—弥散在空气中的易燃液体的微滴。爆炸性气体混合物大气条件下气体、蒸汽、薄雾状的易燃物质与空气的混合物，点燃后8
燃烧将在全范圈内传播.
9爆炸性气体环境一含有爆炸性气体混合物的环境。10爆炸极限：
a爆炸下限一一易燃气体、蒸气取薄雾在空气中形成爆炸性气体混合物的最低浓度：b爆炸上限一一易燃气体，蒸气或薄雾在空气中形成爆炸性气体混合物的最高浓度11爆炸危险区域一爆炸性混合物出现的或预期可能出现的数量达到足以要求对电气设备的结2
构、安装和使用采取预防措施的区域。SH3038-2000
12非爆炸危险区域一爆炸性混合物预期出现的数盘不足以要求对电气设备的结构、安装和使用采取预紡措施的区域，
13区一爆炸危险区域的全部或部分。注：按照爆炸性混合物出现的频繁程虚和持续时间，可分为不同危险程虚的若干区,14释放源一一可释放出能形成爆炸性混合物的物质所在的位置或地点。注：在确定释放源时、不应考虑工艺容器、大型管道或贴罐等的级坏性事故，加炸裂等。15自然通风环境一一由于关然风力或温差的作用能使新鲜空气置换原有混合物的区域。机械通风环境一一用风扇、排风机等装置使新鲜空气置换原有混合物的区域。16
17爆炸性粉尘混合物一一大气条件下粉尘或纤维状易燃物质与空气的混合物，点燃后燃烧将在全范国内传播。
18燥炸性粉尘环境一含有爆炸性粉尘混合物的环境。19火灾危险环境存在火灾危险物质以致有火灾危险的区。2.0.3微机综合自动化
1计算机系统一以实现数据运算为目的的全部设备，包括中央处理机（CPU)、存器、输入输出通道、控制器、外存贮器、外部设备和软件等：2硬件一一计算系统中的实际装置的总称。它可以是电子的、电的、磁性的、机械的、光的元件或装置或由它们组成的计算机部件或计算机：3中央处理机（CPU）计算机的一部分。它包含指令的解释和执行的线路，以及为执行指令所必需的运算，逻辑和控制线路：4通道一一将输入及输出控制器连接到中央处理单元和主存器的硬设备；5外部设备一一通常指外存贮器（例如磁盘、光盘）和输入/输出设备（例如键盘输入机，打印机等；
B终端一一能通过通信通道发送和接收宿息的一种设备。它以联机方式工作，通常由一个键盘和某种型式的显示装置所组成：7磁盘一一具有磁表面的圆盘形磁记录媒体，磁盘分为硬磁盘和软磁盘两类：8打印机一-把字符的编码转换为字符的形状并印成硬拷贝的设备，例如串行打印机及商速打印机等：
9系统软件一一在计算机系统中，所有用户使用的软件，包括操作系统、汇编程序、编译程序以及各种服务性程序：
10应用软件一为解决特定问题而编写的程序：11信息-用来传送一定信息量的符号、序列（例如学母、数字）或连续时间的函数（例如图象
12MIPS标征计算机运算速度的单位。每秒钟执行百万条机器指令数：13接口一一两个不同系统的交接部分。例如两种硬设备的接口装置，两种程序块的接口程序，两个或多个程序共同访问的存贮区等：14网络操作系统一一包括通信协设议的通信系统。它充许客台计算机在自主的前提下，通过计算机互连，以提供一种统一，经济而有效地使用各台计算机的方法。例如：统一全网的存取方法，全网范围的文件、资源管理；可靠性、保密性等。2.0.4电缆数设
1耐火性一一在特定的高温、时间的火焰作用下电缆能维持通电运行的特性：3
SH3038-2000
难燃性一一在特定试验条件的火焰作用使电缆被烧若后撤去火源能迅即自熄的特性：2
于式交联一使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺泛称：3
直接埋地一一电缆敷设入地下壕询中和电缆上覆盖有软土层、且设保护板，再埋齐地坪的敷设方法：
电缆沟一封闭式不通行但盖板可开启的电缆构筑物，且布置与地坪相齐或稍有上下：5
隧道一一容纳电缆数量较多有供安装和巡现方便的通道，且是全封闭性的电缆构筑物；6
来层一一配电室、控制室楼层下能容纳众多电缆汇接，便于安装活动的大厅式电缆构筑物：电缆构筑物一一专供敷设电缆或安置附件的电缆沟、隧道、夹层、竖井等构筑物的泛称；8
电缆桥架由托盘或梯架的直线段、弯通、组件以及托臂、吊架等构成具有连接支承电缆9
的刚性结构系统之全称；
10电缆支架一一电缆桥架、普通支架、吊架的总称.11阻火包一一用于阻火封堵又易作业的膨胀式案性枕袋状耐火物。2.0.5照明
.1工作面一一指在其上进行视觉的工作平面。当没有特别指定工作位置时，一般把室内照明的工作面假设为距离地面0.75m高的水平面：2照度一一在一个面上的光通密度。它是射入单位面积的光通量：3亮度一一表面上一点在某一方向的亮度，是围绕该点的微单位表面在给定方向所发射或反射的发光强度除以该单元投影到同一方向的面积；4眩光一一在视野范围内，由于亮度分布不适当或由于亮度的变化幅度太大，或由于空间和时间上存在极端的亮度对比，以至引起不舒适（不舒适眩光）或降低观察物体的能力（失能眩光）或同时产生这两种现象的视觉条件：5正常瓶明一一在正常情说下使用的室内外照明，应急照明一一在正常照明因故熄灭的情况下，供短时继续工作、保证安全或人员蔬散用的照明：6
障碍照明一在建、构筑物上装设的作为障碍标志用的照明。7
防蕾、接地
接闪器一一避雷针、避雷带、避雷网等接接受雷击部分，以及用作接闪的金属屋面和金属1
构件等。
引下线一一连接接闪器与接地装置的金属导体。3
接地装量一一接地体和接地线的总称。接地体一一埋入土壤中或混凝土基础中作散流用的导体。接地线一一从引下线断接卡或换线处至接地体的连接导体。防雷装置一一接闪器、引下线和接地装置的总称。直击雷一一雷电直击在建筑物上，产生电效应、热效应和机械力者。雷电波侵入一一由于雷电对架空线或金属管道的作用，雷电波可能沿着这些管线侵入室内：8
危及人身安全或损坏设备。
雷电活动特别强烈的地区一年平均雷暴日数超过90的地区，以及雷害特别严重的地区。9
集中接地装量一为加强对雷电流的流散作用，降低对地电压而设的附加接地装置。10
中性线（N线）一一与系统中性点相连接并能起传输电能作用的导体。12
接触电压一一绝缘损坏后能同时触及的部分之间出现的电压。带电部分一在正常使用时带电的导体或可导电部分，它包括中性线，但不包括PEN线。13
注： 带电部分不一定意味者有电击危险。4
SH:3038-2000
14外露可导电部分一一指在正常情况时不带电，但在故障情况下可能带电的电气设备外露可导电体。
15装置外导电部分
不属于电气装置一部分的可导电部分，它可能引入电位，一般是地电位(在故障情况下，某局部地电位可以不为）。16保护线（PE线）
某些电击保护措施所要求的用来将以下任何部分作电气连接的导体：a外露可导电部分：
b装置外壳导电部分：
c接地极：
d电源接地点人工中性点。
17PEN线一—起中性线和保护线两种作用的接地的导体。18
等电位联结接地线一从总接地端子或总接地母线至接地极的一段保护线，一使各个外露可导电部分及装置外导电部分的电位作实质上相等的电气连接。等电位联结一
等电位联结线一
一用作等电位联结的保护线。
