【石油化工行业标准(SH)】 石油化工给水排水管道设计规范

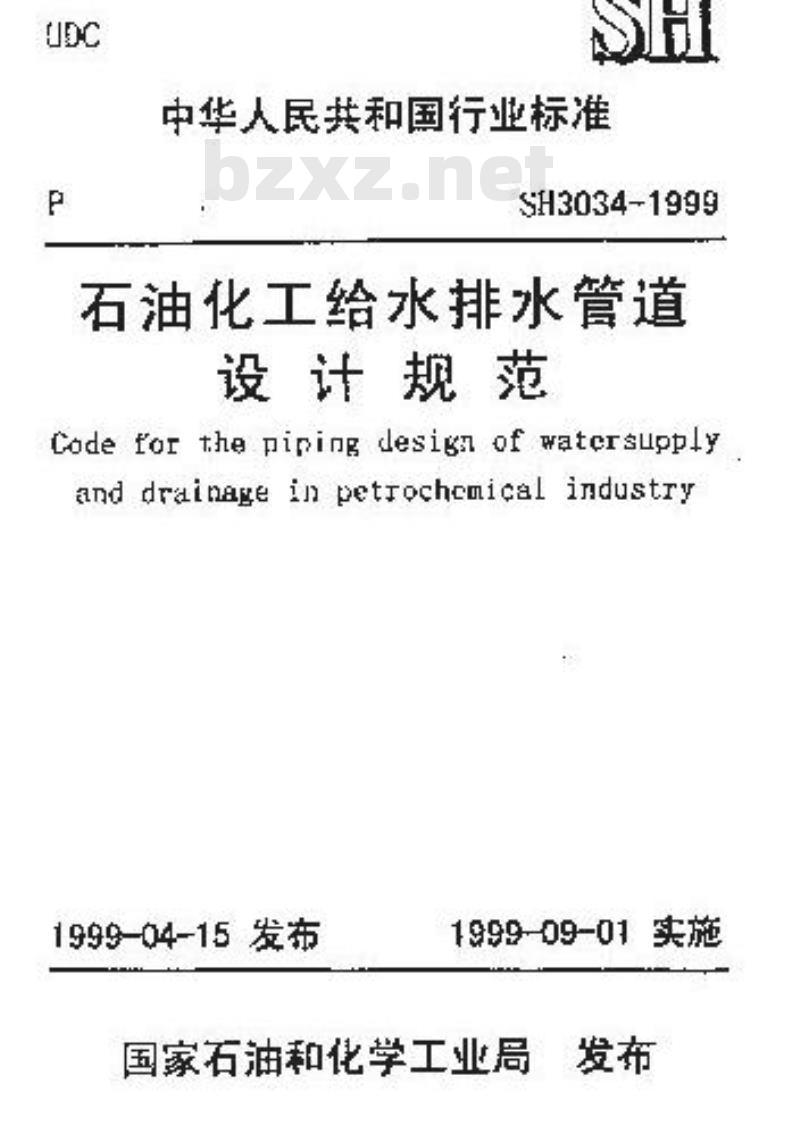

中华人民共和国行业标准
SH3034-1999
石油化工给水排水管道
设计规范
Code for the piping desig of watcrsupplyand drainage in petiochcmical industry1999-04-15 发布
1999-09-01实施
国家石油和化学工业局发布
中华人民共和国行业标
石油化工给水排水管道
设计规范
Code for tha piping design of watersupplyand croinage in petroehemival induslrySH3034-1999

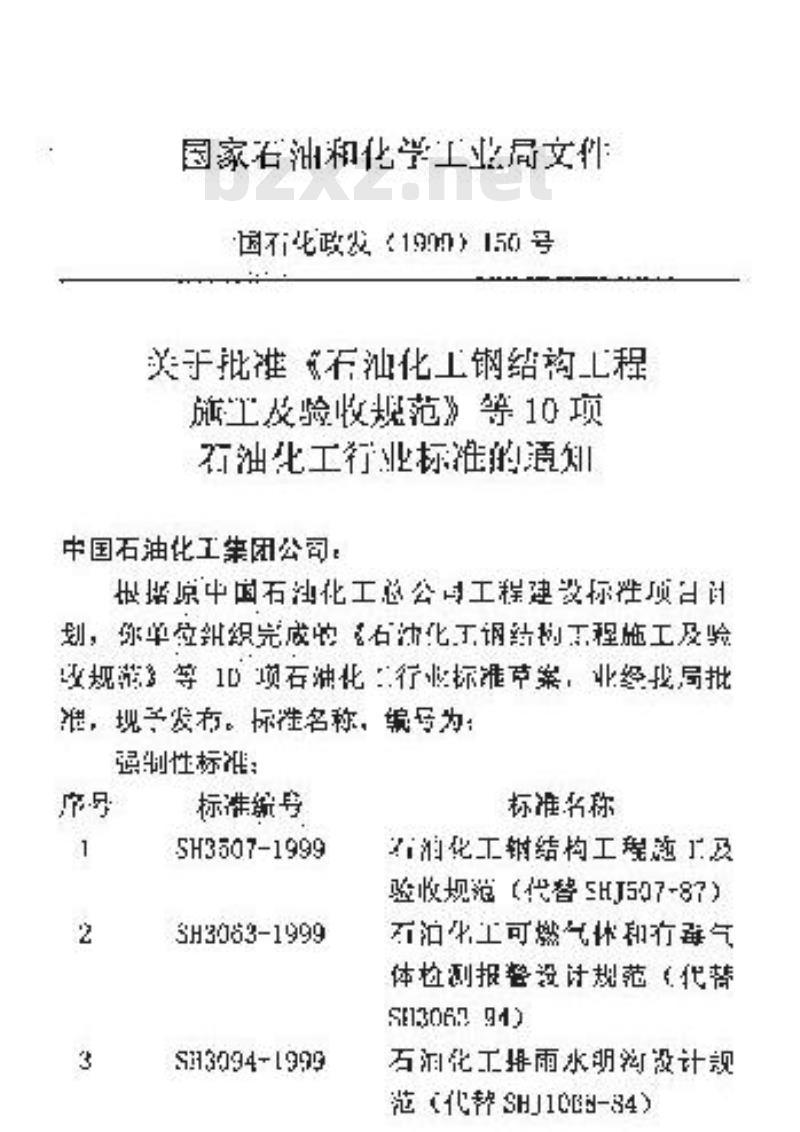

主提单位，中国石涵化工集团兰州登计险主编第门，中国石油化工集团公司批准部门口京石油和化学工业局园家有汕和化学工业局文件
国化政发1900）150号
美于批准石汕化工钢结构儿程
旅工及验收规范》等10项
有油北工行业标准道知
中国石油化工集团公司。
世培京中国石油化工总公司工程建设标性项日计划，你单位射织完成收石冲化工调结构工程施工及验业规游3等1D项石油化：行收标准章案，业经找局批准，现子发布。标崔名称，编号为：制性标症：
标准统号
SH3507-1999
SH3063-1999
3309-1999
标准名称
省消化工销结构工理施工及
验收规范（代替5HJ507-87）
石沿化工可燃气体和毒气
体检测报整设计规范《代替
SE1306794)
石润化工排雨水明沟没计视
范（代势SHJ10B-84
SH3007-19EH
SU35211999
SR3531-1999
SH3034-1999
SE13004·-1999
SH3093-1995

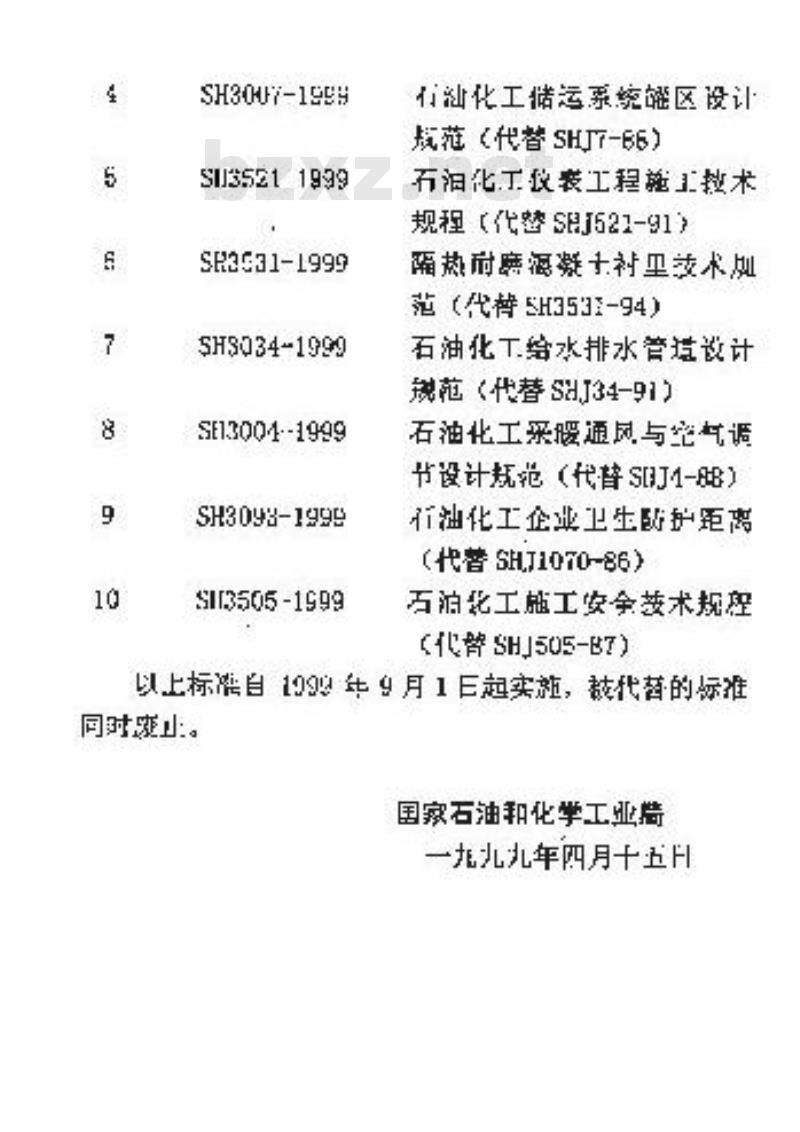

Sl3505-1599
有汕化工储运票统蟠区设计
瓶范（代替SHJ-66）
石油化工仪表工程施工挫术
规程（代警SBJ521-91）
隔热耐磨源凝士衬里技术处
范（代情5H3531-94）
石油化工给水排水管造设计
规范（代誉SHJ34-91)
石油化工采暖通风与究气调
节设计规范（代替S[J1-路）
行油化工企业卫生防护距离
（代誉SHJ1070-86）
石泊化工施工安获术规程
（代SHJ505-B7)
以上标准自109%年9月1巨起实施，技代者的标准同时斑山：。
国家石油和化学工业
一九九年四月十五H

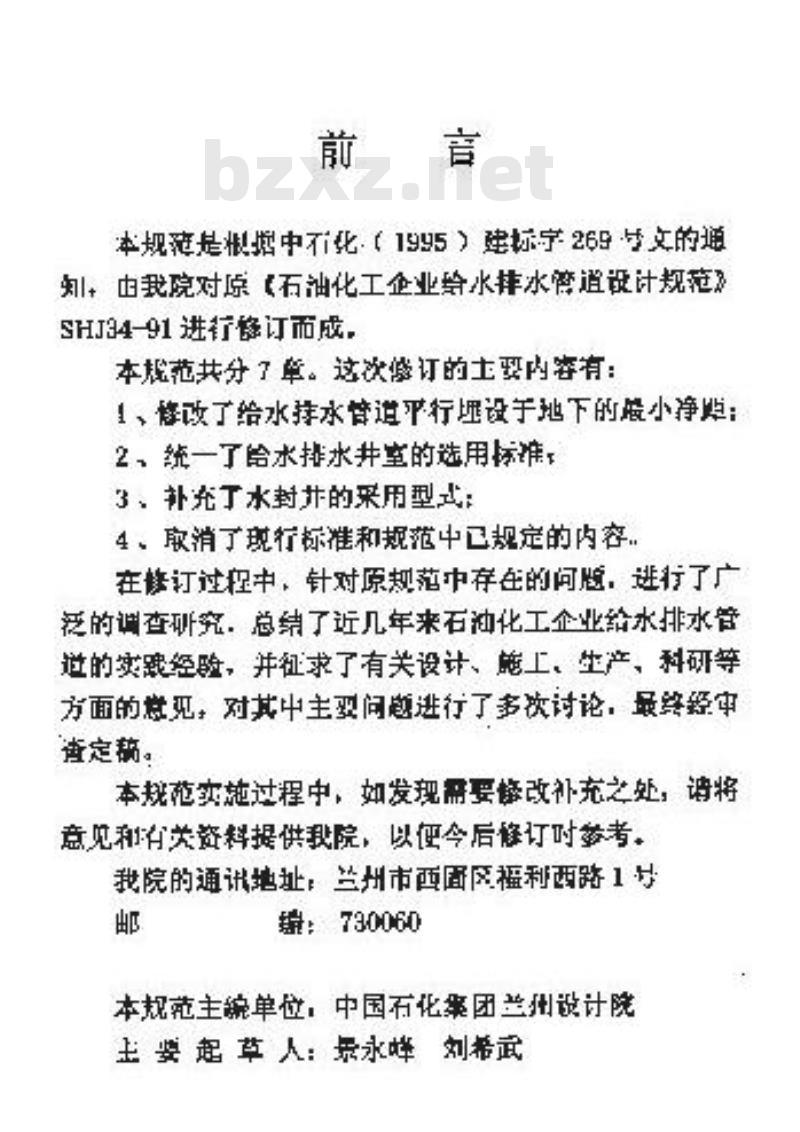

本规范是根据中不化，（1995）建标宁269号文的通划，由院对原《石油化工企业给水排水管道设计规范SHJ34-91进行修订而成，
本规范共分7率。这次偿订的主要内容有：1、修改了给水排水管道乎行埋设于地下的最小净膜：2、统一了给水排水并室的选用标难，3、补充丁水封并的采用型式：
4、取消了现行标准和规范中已规定的内容.在修订过程中，针对原规范中存在的间题，进行了广泛的调查研究，总结了近几年来石油化工企业给水排水管避的实践经险，并征求了有关设计、施工、生产、科研等方面的意见，对其中主翌问题进行了多次讨论，最终经审查定摘。
本规范实施过程中，如发现需要修改补充之处，请将意见和关资料提供我院，以便今后修订时蓄考。我院的通讯地址：兰州市西圃区福利西路1号邮
：730060
本规范主皖单位，中国石化案团兰州设计院主要起草人：景永峰刘希武
一般规定，
3.1再过购投与门设置.….
J.2管道基础与理涤
附构筑物
.1结水李水升
4.2封光
4.3例虹吸督.
4.雨水山
4.6水...
水力计克
管造选材及连接·
首道随庭与隔势：
7.1外防度
7.内防腐
7.3蜗热..
用阅说明
附条文说明，
1总测
1.01油化无企业龄水排水管道设计必领滤足工厂尘产，消防和生活的给水排水要求，应做到技术先进、经济合理、安全可靠和保护环境。
1.0.2、本规范适用于新势石油化工企业的给水排水皆道设计，扩建、改建工程可象照执行。1.0.9执行本规范时，尚应符合现行有关骗制性标准规带的规定。
2般规定
2.0.1水源至7.厂给水净化场（站）的输水管道设计流量，应按设计量高且平均小时用水量与给水净化场【站）的小时白用水量之和确定。
2.0.2向配水管网赖水的管谱设计流量，成按设计最尚目最高时用水量确定，当其负担消防用水时、应按有关防火翘范执行。
2.0.3厂内管造设计流基，应按现行石油化工企业络水据水系续设计规范》确定。
2.0.4穿越或跨越国家铁路、公踏、河流的翰水排水管道，应征得有关部门的局意。
2.0.5装置（单元）论水排水管避的进、出口方位，应结台全户性给水排水管避的布宜确定，并成减少进，出口管道的数效量。
2.0.6进、山装暨（单元的力流管道及工厂出水口应设蛋计量设表和取样设施：主要装置（单元）的力范生产污水管避计量仪装的设暨应按现行石油化工企业环境保护设计规范》SH3024有关规定执行，2.0.7龄水拌水管道不得穿过设备基灿、栏基础和整期物的伸缩經、沉降触。如必须穿过时，应来取扫应的技术措随.
2.0.8装置（单元）内普径小于等于500mm的给水管道、辅送有离蚀性介质的管过及压力靠污术管逆宜架实数设。2.0.9给水推水管道的材读，应根据水压、水质，外部荷载、土壤性质、建设要求以及材料供应等确定：2.0.10牛活缩水备造应采取下列卫生防护措随，1严禁与非生活给水管道直接连揽：2当生活给水管道穿过地下有污染的他段时，应采取防止生活给水受污染的措施：3华活缩水过的放水管、水泡溢流管型有防止要污架的隔新施。
2.0.11严禁在高乐消防水等道上接山非消防用水管道.2.0.12对含可燃被体污水管道的设置应符含石油化1企业设计防火规范GB50160的有关规定。2013、理地普过上的调门可地下感平地下投票。当地下设置时，阅门可设在码门井或套商内：计量仪表应设置在疫并内。
2.0.14T厂重力流排水管道的也水口受水体洪水或潮水位预托时，辟设置防潮门、提外案。3
3管道
3.1警造败设与阅门设量
3.1.给水排水干管的平面布置和埋深、皮根据地形、工厂总平山布宜、给排水负简、道路型式、冰冻深度、工程地质、皆道材质、施工条件等练合考忠确定。3.T.2厂区内毛干管，宜靠近水负荷人的装置（单元）数设
3.1.1主要装置（单元）的循环冷却给水管道采用实口铸锲管时，应环状布置，
3.1.4埋地缔水排本皆道平行设时的最小净距，度符合下刻规定：
1管径小于等于200mm时，管道间净距不宜小于0.3m：管径在250～600mm时，管道间将距不宜小于0.4tm：管径大手600mm时，不宜小于0.5m：2管道外缺与相邻管道上的给水排水书外继的净距不宜小了0.1Gm
3邻管道底标高不商时，较深含道宜数设在较浅管避外象或曾道基础底而外缘的地基士的安息角以外。3.1.5室内结水排水管道不应从配电岔、挖制室，天样室，色谱案等常内通过。严禁布查在适水会损坏原料。产品和设备的上面和逻水会引起燃烧、爆炸的场所。.4
3.1.6给水排水管造穿过承重墙、建筑物基础时，应预留孔润或设罩套管，管顶上部净空不应小丁建筑衡的沉降呈，且不度小于0.1m。免费标准下载网bzxz
9.1.7给求择水曾道不宜齐牛道下数问激段，婚简数设时应采取如固措施，但生产污水管道不应缴设于车行避下。
3.1.8埋地造交叉时：应合下列规定：1管道间净不宜小于0.10m；
2小管径管造宜遗让大管择管道，求力流营道直避让重力流管道：
3来用伙萨的生活给水管道应数设于污水管道的上而，在交叉处3m范围内不得有管接头。当不能满足要求时，生活给水管造应采府钢曾-4耳力流管道可采用倒虹吸管避让其他管造。3.1.9埋地道与建、构筑外墙之间的水平净距不宜小于3m，当不能满是时，管道成设在随物基础外象安息得以外。
3.1.10管道穿越厂区铁路和主要道路（不设套管）时，成符合下列规定
1上力流管道富采用钢答：
2重力范管宜采给水铸铁管或预应力钢筋码土管：
3给水排水管道置同沟数设。
3.1.11设计压力流输水管造时，应逊行水锤计算，必要时应光敢消除水能的挡游。
3.1.12消防给水管连及其设随的设置，应符合现行6不化企业设计防火规范GR5010及逆筑设计防火规GRJ16的行关规定，
3.1.13其力流管逆由级坡变为缺披处，其管径变换可据据水力计算确定。当管径为250～300mm对，可微小一级；大于等于350m机时，可减小两级。3.1.14重力流输泥管道的管径不得小于200mm。污泥含水率小于95%且间断送行的输泥管道，应设有防沉积猎施。
3.1.15设计合流制智道时，应法止在止方流情况下发业接产营险温的司能。
3.1.16重力流管进在检查井处变换管径时，宜管顶乎拨。
3.1.17给水售道的下列部位应设胃润门：1·中于管接至&置（单元）的管道：2室内输水的进户情
3两根及两根以上输水管过的分段和连通处：4厂区环状算网的分段和分区处；5穿越或跨越铁路和河流的管道上游侧。3.1.1B压力流管道的整起点和平直段的必要位宽上，应设择（送）气辆、低处应设泄水阅。其数策和直径应通过计确定。
3.1.19管大于等乎800mm始水管道上的阀门直径可比管径小“级.
