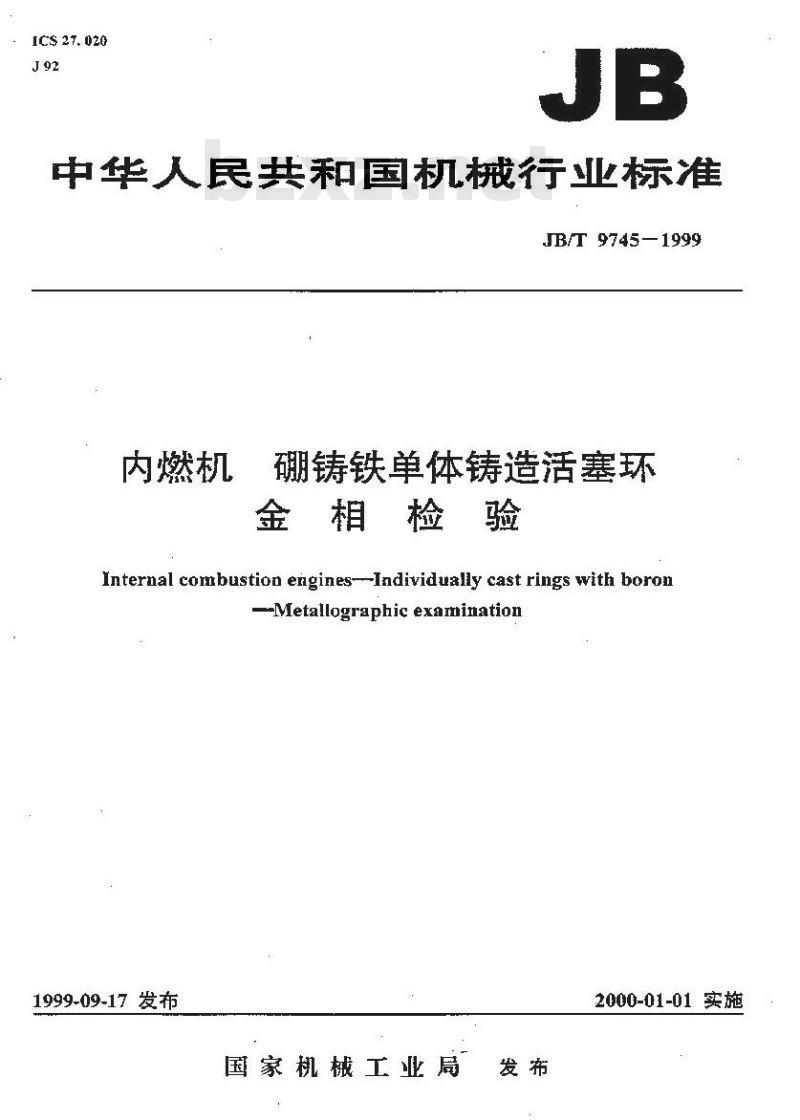

ICS 27. 020
中华人民共和国机械行业标准
JB/T9745—1999
内燃机
硼铸铁单体铸造活塞环
金相检验
Internal cornbustion engines--Individually cast rings with boron-Metallographicexamination
1999-09-17 发布
国家机械工业局发布
2000-01-01实施
JB/T9745-1999

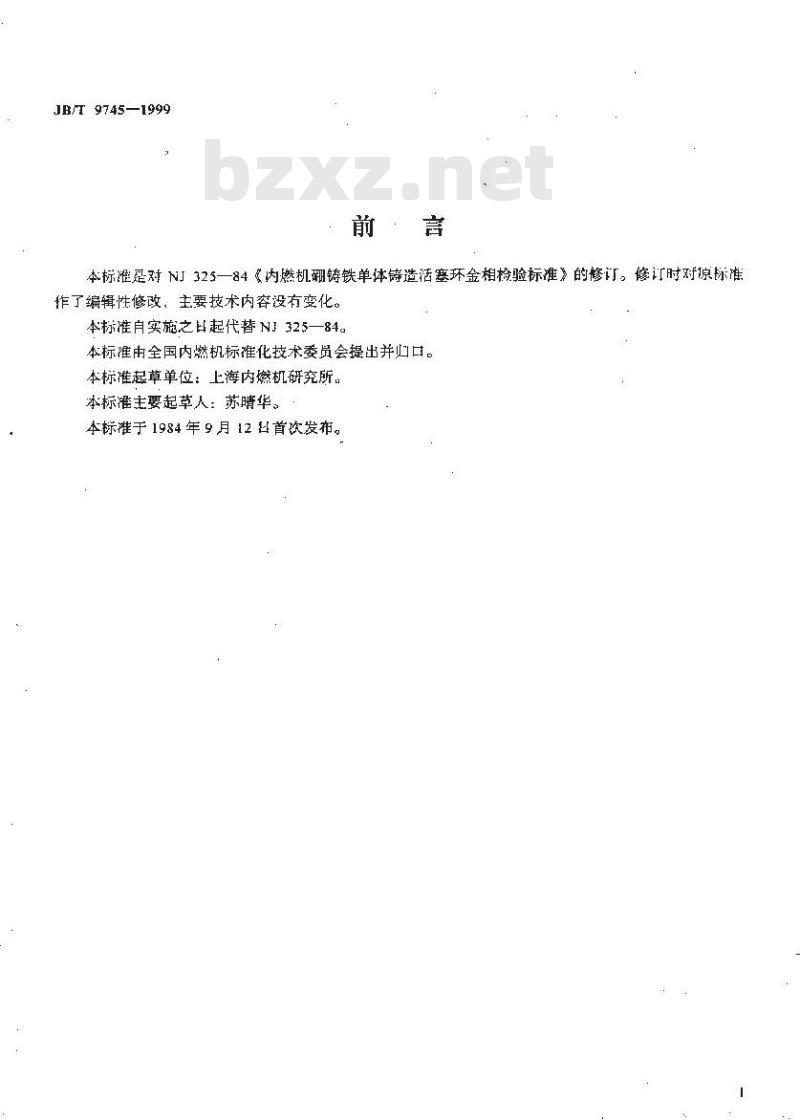

本标准是对N」325一84《内燃机酬铸铁单体铸造活塞环金相检验标准》的修订。修订时对标准作了编辑性修改，主要技术内容没有变化。本标准自实施之口起代替 NJ 325—84a本标准由全国内燃机标化技术委员会提出并归口。本标准起草单位：上海内燃机研究所。本标准主要起草人：苏晴华。
本标准于 1984 年 9月 12 首次发布。1

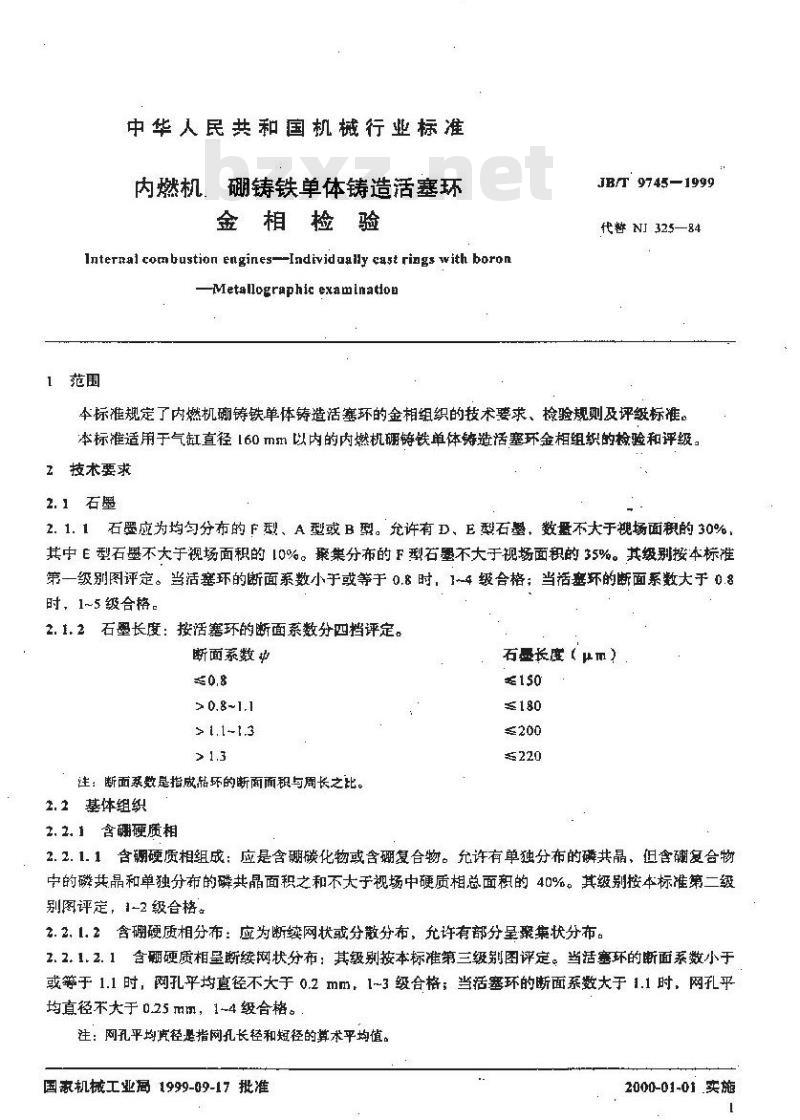

中华人民共和国机械行业标准
内燃机硼铸铁单体铸造活塞环
金相检验
lnternal combustion engines--Individaally cast rings with boronMetallographic examination
JB 9745—1999
代警 NI 325—84
本标准规定了内燃机硼铸铁单体铸造活塞环的金相组织的技术要求、检验规则及评级标准。本标准适用于气缸直径160mm以内的内燃机硼铸铁单体铸造活塞环金相组织的检验和评级Z技术要求
2.1石墨　
2.1.1石墨应为均勾分布的F型、A型或B型。允许有D，E型石墨，数量不大于规场面积的30%其中E型石墨不大于视场面积的10%。聚集分布的F型石墨不大于视场面积的35%。其级别按本标准第一级别图评定。当活塞环的断面系数小于或等于0.8时，1-4级合格；当活塞环的断面系数大于0.8时，1~5 级合格。
2.1.2石墨长度：按活塞环的断面系数分四挡评定。断面系数中
> 0.8~1.1
注：断面系数是指成品环的断面面积与周长之比。2.2基体组织
2.2.1含翻硬质相
石墨长度（μ）
2.2.1.1含翻硬质相组成：应是含硼碳化物或含硼复合物。允许有单独分布的磷共晶，但含硼复合物中的磷共晶和单独分布的磷共晶面积之和不大于视场中硬质相总面积的40%。其级别按本标准第二级别图评定，1-2级合格。
2.2.1.2含硼硬质相分布：应为断续网状或分散分布，充许有部分呈聚集状分布。2.2.1.2.1含硼硬质相呈断续网状分布：其级别按本标准第三级别图评定。当活塞坏的断面系数小于或等于 1.1 时，网孔平均径不大于 0.2 mm，1~3 级合格；当活塞环的断面系数大于 1.1 时，网孔乎均直径不大于0.25m讯，1-4级合格。注：网孔平均真径整指网孔长径和短径的算术平均值。国家机械工业高1999-09-17批准2000-01-01实施

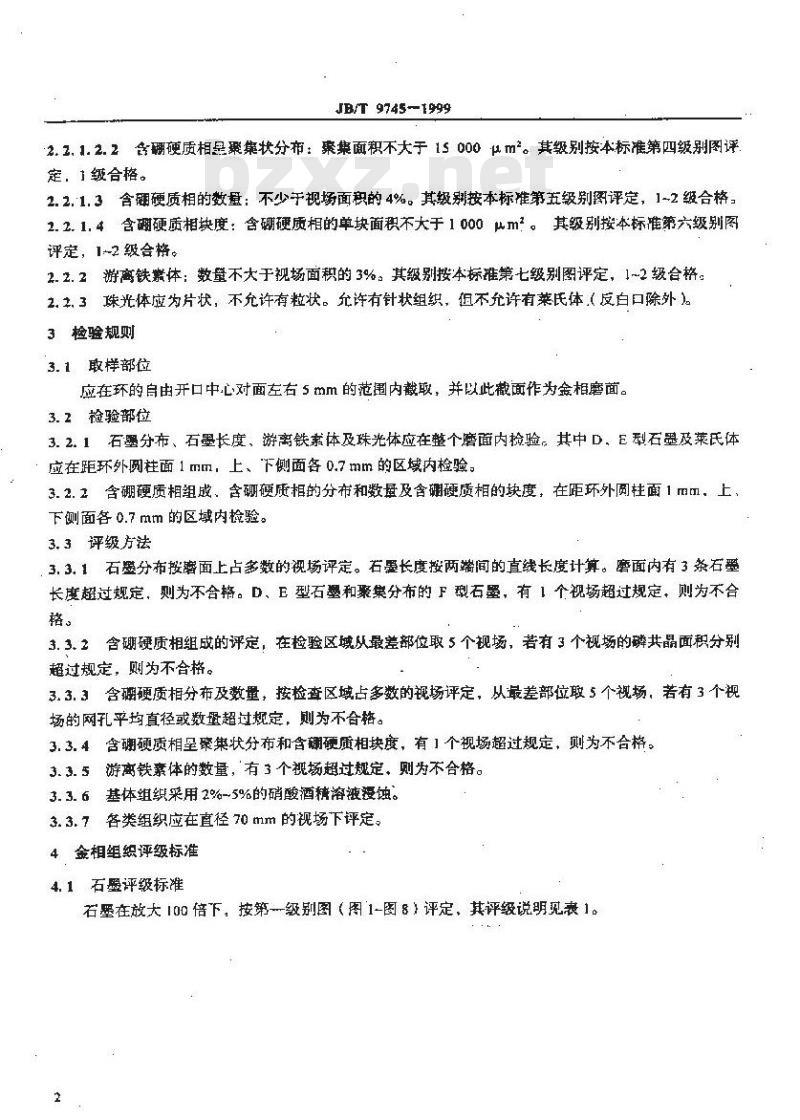

JB/T 9745-1999
2.2.1.2.2含硼硬质相是集状分布：案集面积不大于15000um。其级别按本标准第四级别图评定：1级合格。
2.2.1.3含硼硬质相的数量：不少于视场面积的4%。其级别按本标准第五级别图评定，1~2级合格2.2.1.4含硼硬质相块度：含硼硬质相的单块面积不大于1000μm。其级别按本标难第六级别图评定，1~2 级合格。
2.2.2游离铁紫体：数量不大于视场面积的3%。其级别按本标准第七级别图评定，1~2级合格。2.2.3珠光体应为片状，不允许有粒状。允许有针状组织，但不允许有莱氏体（反白口除外）。3检验规则
3.1敢样部位
应在环的自由开口中心对面左右5mm的范围内取，并以此截面作为金相磨面。3.2检验部位
3.2.1石墨分布、石墨长度、游离铁素体及珠光体应在整个磨面内检验。其中D、E型石墨及莱氏体应在距环外阅柱面1mm：上、下侧面各0.7mm的区域内检验。3.2.2含硼硬质相组成、含硼砸质相的分布和数量及含硼硬质相的块度，在距环外圆柱面1mm，上、下侧面各0.7mm的区域内检验。
3.3评级方法下载标准就来标准下载网
3.3.1石墨分布按磨面上占多数的视场评定。右墨长度按两端间的直线长度计算。磨面内有3条石墨长度超过规定，则为不合格。D、E型石墨和聚集分布的F型石墨，有1个视场超过规定、则为不合格。
3.3.2含硼硬质相组成的评定，在检验区城从最差部位取5个视场，若有3个视场的磷共晶面积分别超过规定，则为不合格。
3.3.3含硼硬质相分布及数量，按检查区域占多数的视场评定，从最差部位取5个视场，若有3个视场的网孔平均直径或数量超过规定，则为不合格。3.3.4含硼硬质相呈聚集状分布和含硼硬质相块度，有1个视场超过规定，则为不合格。游离铁衰体的数量，有3个视场超过规定、则为不合格。3. 3. 5
3.3.6基体组织采用2%~5%的硝酸酒精溶液漫蚀。3.3.7各类组织应在直径70mm的视场下评定。4金相组织评级标准
4.1石墨评级标准

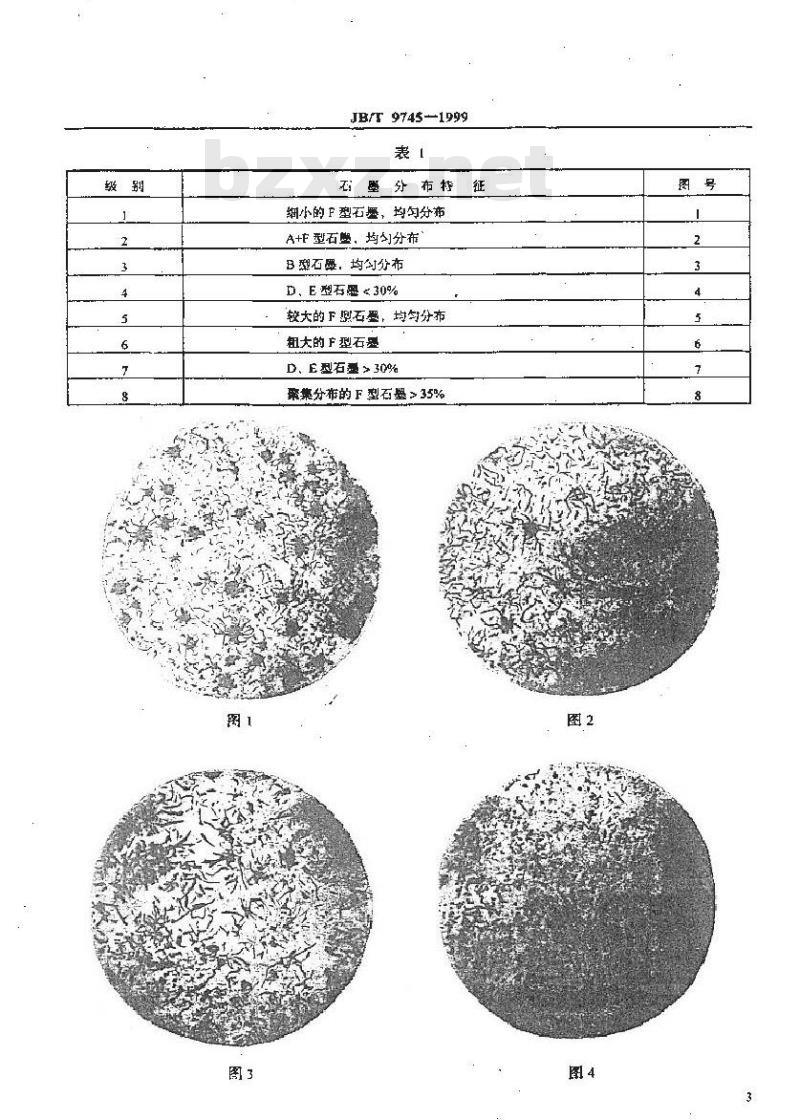

石墨在放大100倍下，按第-级别图（图1-图8）评定、其评级说明见表1。级别
JB/T 9745-1999
墨分布特征
细小的F型石螺，均勾分布
A+F型石塑，均匀分布
B石墨，均匀分布
D、E 型石墨 <30%
较大的F石墨，均分布
粗大的F型石墨
D、E型石墨>30%
聚集分布的 F 型石墨>35%
图号國
4.2含硼硬质相组成评级标准
JBT9745—1999
含翻硬质相组成在放大500倍下，按第二级别图（图9~图11）评定，其评级说明见表2。表2
含通理质相组成情况
含确碳化物
含研复合物中磷共晶面积≤40%
含研复合物中共晶面积>40%
4.3含硼硬质相星断续网快分布评级标摊3B 9745—1999
网孔大小在放大100倍下，按第三级别图（图12~图16）评定，其评级说明见表3。表3
含翻硬质相网孔分布请况
细小网孔
较小网孔
中等网孔
较大网孔
大网孔
网孔平均直径
JB/T9745-1999
4.4含硼硬质相呈案集状分布评级标准JB/T9745-1999
含硼硬质相聚集分布面积在放大100借下，按第四级别图（图17~图18）评定，其评级说明见表4。表4
4.5含研硬质相数盘评级标准
含硼硬质相案繁面积大小
聚集面积多15 000 ym
颈巢面积>15 000 μm
含硼硬质相数量在放大100倍下，按第五级别图（图19~图21）评定，其评级说明见表5。裘5
含酮硬质相数量%
含磷硬质相数盘> 6
含研硬质相数量2 4
含研硬质相数盘> 4
4.6含硼硬质相块度评级标准
JB/T 9745-1999
含硼质相块度在放大500倍下，按第六级别留（图22-图24）评定，其评级说明见表6。表6
含确硬质相块度面积
小块快单块面积获μm
中等块状单块面积1000um
大缺状单块面积>1000μm
4.了游离铁素体数量评级标谁
游离铁案体数在放大200借下，按第七级别图（图25-图27）评定、其评级说明见表7。表7
游离铁体数量%
游离铁素体数益多1
游离铁察体数最名3
游激铁紊体数且>3
IB/T 9745-1999
