【机械行业标准(JB)】 直流电机电枢绕组匝间绝缘试验规范

中华人民共和国机械行业标准
JB/T9617
1999-08-06茶
佤鱻极懂下载标准就来标准下载网
2000-01-01小
JB/T9617

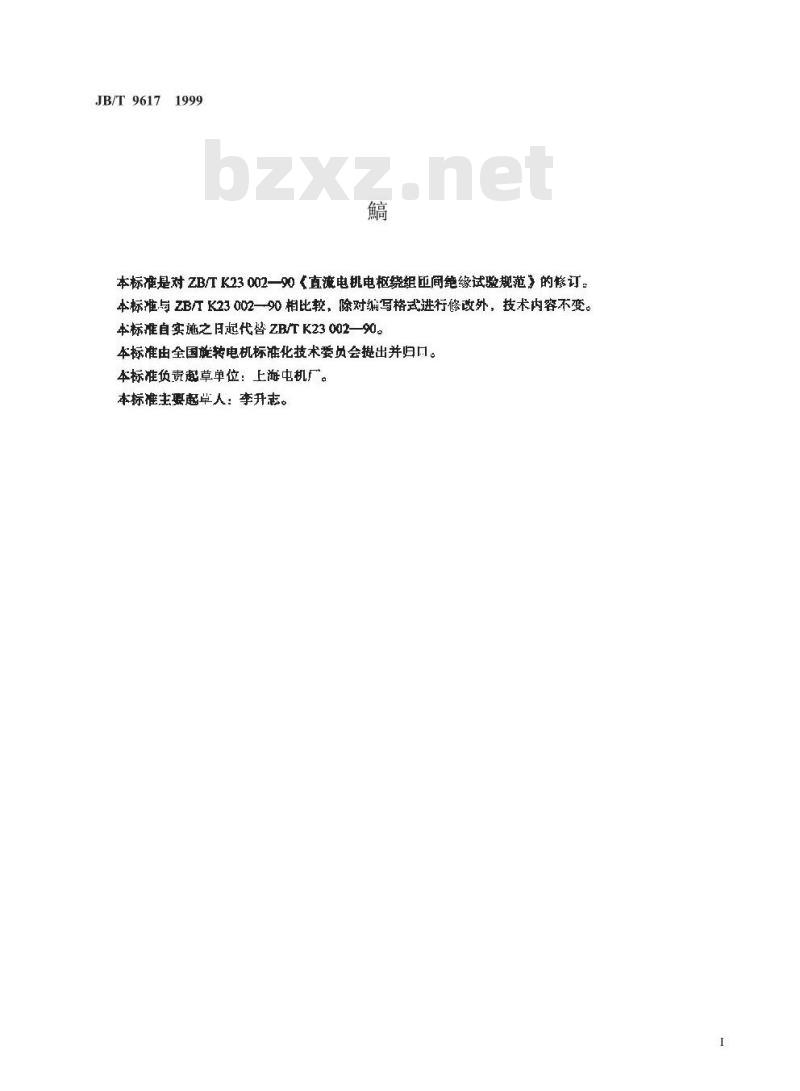

本标准是对ZB/TK23002—90《直流电挑电枢缆组匝间绝缘试验规范”的修订，本标准与 ZB/T K23 002—一90 相比较，除对编写格式进行修改外，技术内容不变。本标准自实施之日起代替ZB/TK23002—90。本标准由全国旋转电机标准化技术委员会提出并归口。本标准负责起草单位：上海中机厂。本标准主要起草人：李升志。
1范围
颊魁鹭佤艺
本规范规定了直流电机电枢绕组匝间绝缘试验方法及试验限值。JB/T96171999
ZB/TK2300290
本划范适用十额定电床为110V及以「的直流电机电枢绕组匝问绝缘耐电压试验。其他直流电机除另有要求外，亦应参照使川。本规范不适用于微型电机。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版均为有效。所有标难都会被修订，使用本标谁的各方应探讨使用下列标准最新版木的可能性。GBT755-1987旋转电机：基本技术要求3术语
3.1跨距法
川冲击电压试验直流电机电枢绕组血间绝缘的-种方法，在电枢换向器上取一段跨距,在首尾换向片工施川种击出压逊行试验。3.2片间法
用冲击电压试验直流电机电枢绕组匝问绝缘的-种方法。在电枢换向器的相邻两换向片上施加冲击电压进行试验。4线圈下线前检查试验
用于控制单！线圈的匝问绝缘质量。4.1试验要求
4.1.1应模拟线圈在铁心槽内的实际状态，对被试线图的线匝采取固紧招施，并将其搁置在对册绝缘良好的架广上进行试验。
4,1.2对于额定电压为660V及以下的般川途中机，如匝间绝缘质量已稳定并形成批量生*时，单只线圈及均床线一般可不迹行下线前匝间耐电压检查试验，对十大型电机（电枢外径为990mm及以上），起重冶金等特殊用途电机以及额定电下为660V以上的电机，单只线圈及均正线应进行下线前匝间耐中压检查试验。
4.2试验方法及限值
佤极慢1999-08-06瘤
2000-01-01小
不同线图单心问市问耐电压试验JB/T96171999
各类成型线困及均压线制造完成后、在下线前应优先采印工频电压或直流电压行不同线圈单心师间耐电压试验，试验电压施加丁两相邻线间。试验电压按以下规定：
对于额定电压为660V及以下的一般用途电机，工频试验电压有效值不低于220V、直流试验电压应不低于400V。对于起冶金等特殊用途电机以及额定电压为660V以上的电机，工频试验电压有效值应不低于530V，直流试验电压应不低于960Vs工频电压或直流电压试验时间为1~3ss4.2.2间一线图单元匝间耐电压试验多函成型线圈制道完成后，在下线前应采用冲击电压进行同一线圈单元函间耐电压试验、将由电容器放电产生的冲击电压自接施川于被试线圈引出线间，神击电压在线圈各函间应分布均匀。
每个线圈单儿的冲击电压峰值应不低于70V、冲击次数应不少于5次。5匝间绝缘酮电压水平试验
用于考核世间绝缘耐电压水平的稳定性。5.1试验要求
5.1.1对一种巾问纳缘结构的中枫线圈及均压线，每季度应从具有代表性的产品线圈中任抽（至少）4 进行匹间耐间中压试验。
5.11如抽取的试样线图在试验中发发匝间短路，应加倍抽样复试验，如复抽合格，则整批合格。如再有匝间知路，则应对该批线圈逐只进行试验。5.2试验方法及限值
试验方法及限值按4.2规定。
6线圈下线后检查试验
川于考核电枢统组的间绝缘质量，6.1 试验要求
试验应在电枢缆组下线打箍后没渍前进行。亦可根据需要，在电枢绕组制造其他工序阶段按6.2与6.3规定进行试验。
6.2试验方法
将由电容器放电产生的冲击电压自接施加于换拘器片间。试验时，电枢轴应接地。函间短路的判别可采用波形比较法。以被试绕组波形与正常波形比较，波形一致者为合格。亦可采用其他有效的判别方法。
试验方法应根据绕纠类型选样。6,2.1跨距
选取跨距内的换向片数目应根据绕组类型和试验设备具体确定，使片问冲本电床峰值符合6.3规定，一般推荐5~7片：施加于试样上的试验电压应低于对地绝出厂工频试验电压有效值的1.8倍。为了使每一片闻都经受一个相同条件的电压试验，推荐逐片进行试验（可根据均压线的连接方式2
减少试验饮数
6.2.2片间法
JB/T9617
依次对换向器上一对相邻换向片进行试验。试验时，若末试线圈中产生高的感应电乐，则应在被试换向片两侧的换向片上设胃接地装置，并良好接地。6.3试验限值
对于额定电压为660V及以下的一股用途电机，片询冲击电压峰值应不低于350Y对于起心冶金等特球用途电机以及额定电压为660V以上的电机，片间冲击电压峰值应不低于500V。冲击次数应不少于5次。
直流电机（电枢绕组的间冲击耐电压试验电机应按(GB755规定进行匝间冲击耐电压试验。按6.2与6.3规定，在总装前的电枢绕组上进行。允许在电枢绕组下线打箍后浸滤前进行。3
舒鹦颊
馨魁鹭
JB/T9617
延睛880b1230
19XX巢XX舱
100044
黛段x/X
矩XXX.XXX
19XX巢XX岭
脑XXX.XX餐
芃鱻极匙貼
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
