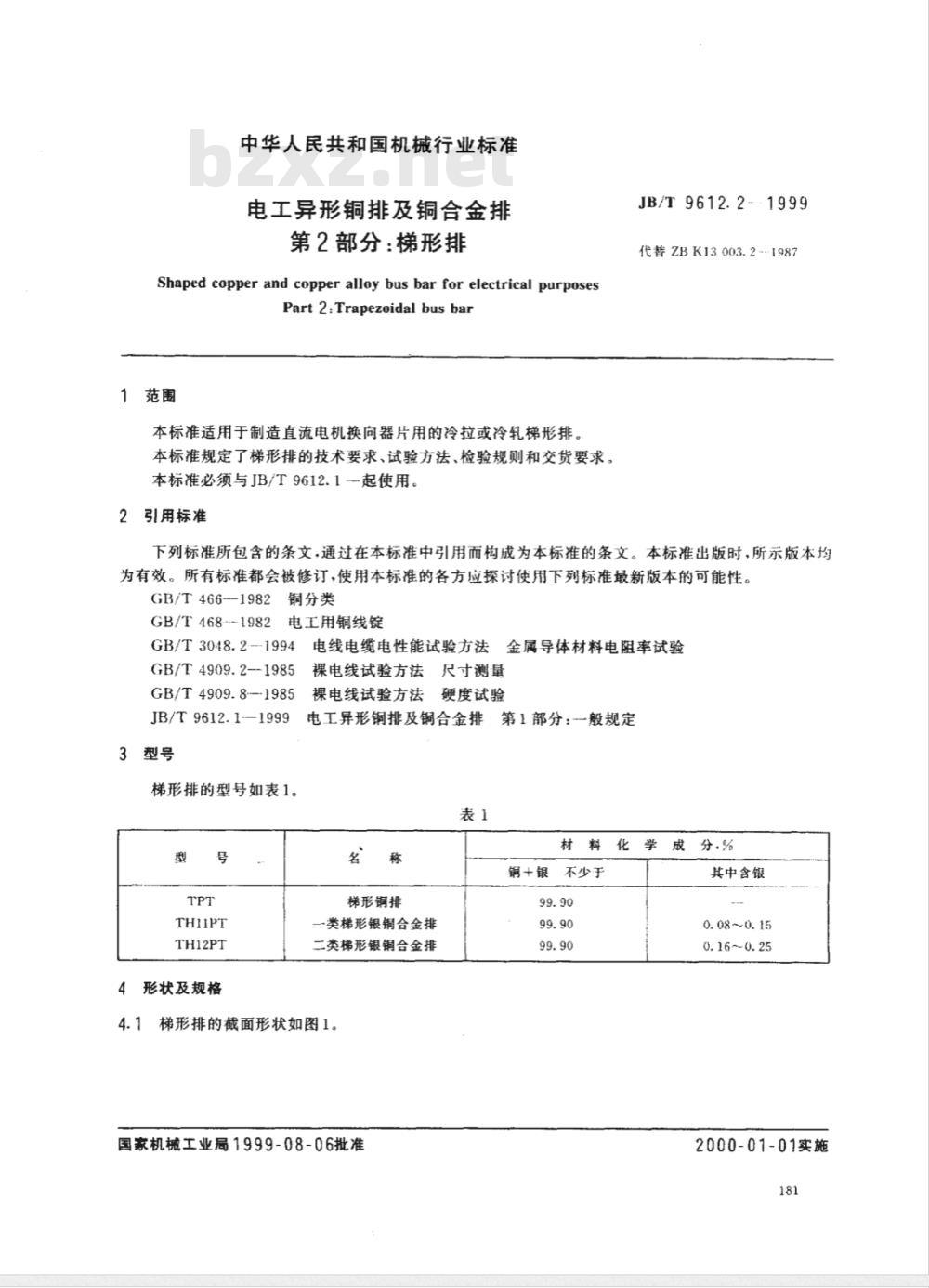

中华人民共和国机械行业标准
电工异形铜排及铜合金排
第2部分：梯形排
Shaped copper and copper alloy bus bar for electrical purposesPart 2:Trapezoidal bus bar
1范围
本标准适用于制造直流电机换向器片用的冷拉或冷轧梯形排。本标准规定了梯形排的技术要求、试验方法、检验规则和交货要求。本标准必须与JB/T9612.1一起使用。2引用标准
JB/T9612.2-1999
代替ZBK13003.2---1987
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订、使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T466-1982
GB/T 468-1982
铜分类
电工用铜线锭
GB/T 3048.2-1994
GB/T4909.2--1985
GB/T4909.8-—1985
JB/T9612.1—1999
3型号
梯形排的型号如表1。
THIIPT
TH12PT
形状及规格
电线电缆电性能试验方法
金属导体材料电阻率试验
裸电线试验方法尺寸测量
裸电线试验方法硬度试验
电工异形铜排及铜合金排
第1部分：一般规定
梯形铜排
一类梯形银铜合金排
二类梯形银铜合金排

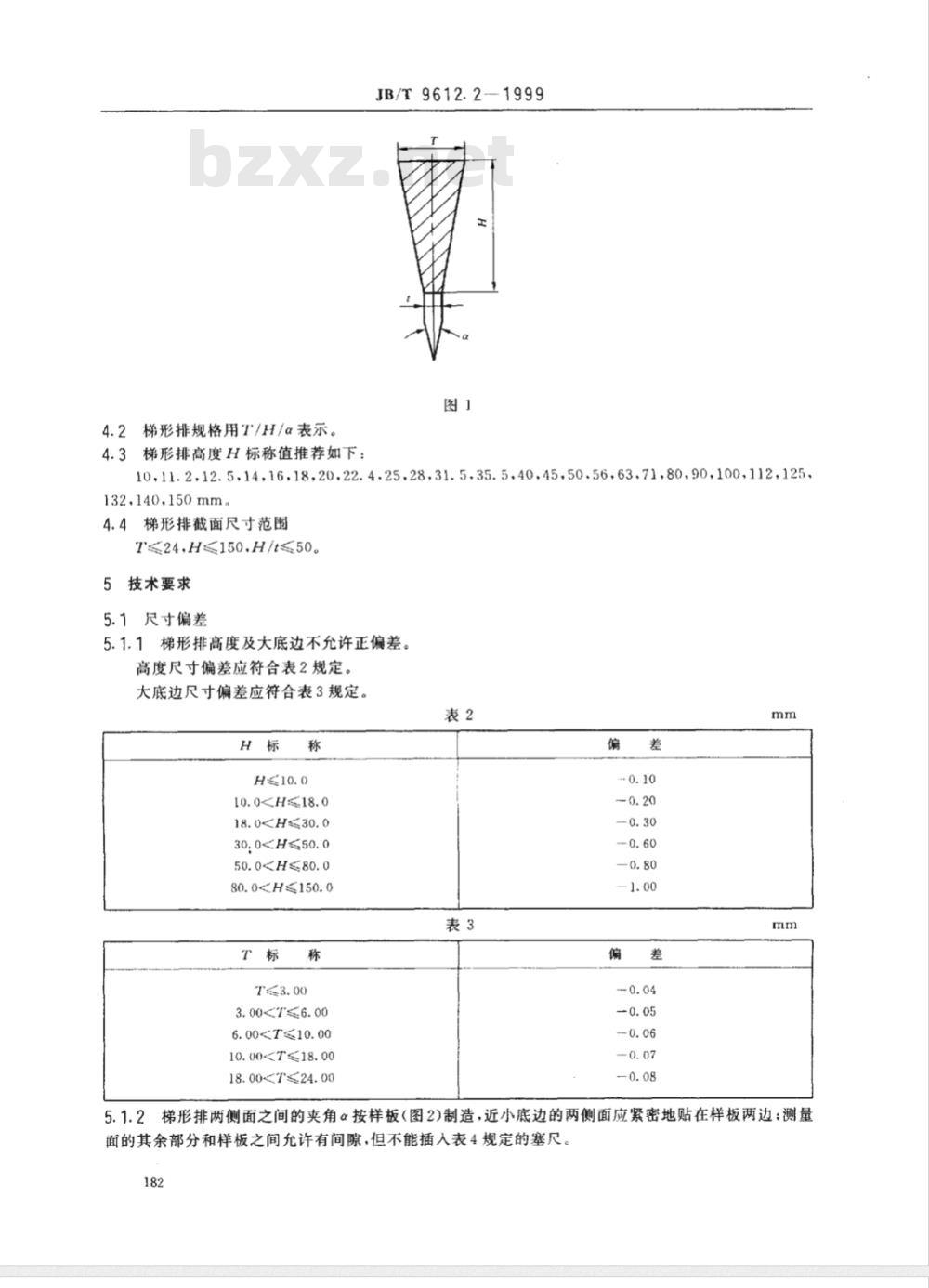

梯形排的截面形状如图1。
国家机械工业局1999-08-06批准材料化学成分.%
不少于
锅+银
其中含银
0.08~0.15
0.16~0.25
2000-01-01实施
4.2梯形排规格用T/H/α表示。
4.3梯形排高度H标称值推荐如下：JB/T9612.2--1999
10,11.2,12.5,14,16,18,20.22.4.25,28,31.5,35.5,40,45,50.56,63,71,80,90,100,112,125,132.140,150mm
4.4梯形排截面尺寸范围
T≤24,H≤150.H/t≤50。
5技术要求
5.1尺寸偏差
5.1.1梯形排高度及大底边不允许正偏差。高度尺寸偏差应符合表2规定。
大底边尺寸偏差应符合表3规定。表2
10.018.030.050.080.03.00T≤6.00
6.0010.0018.00T≤24.00

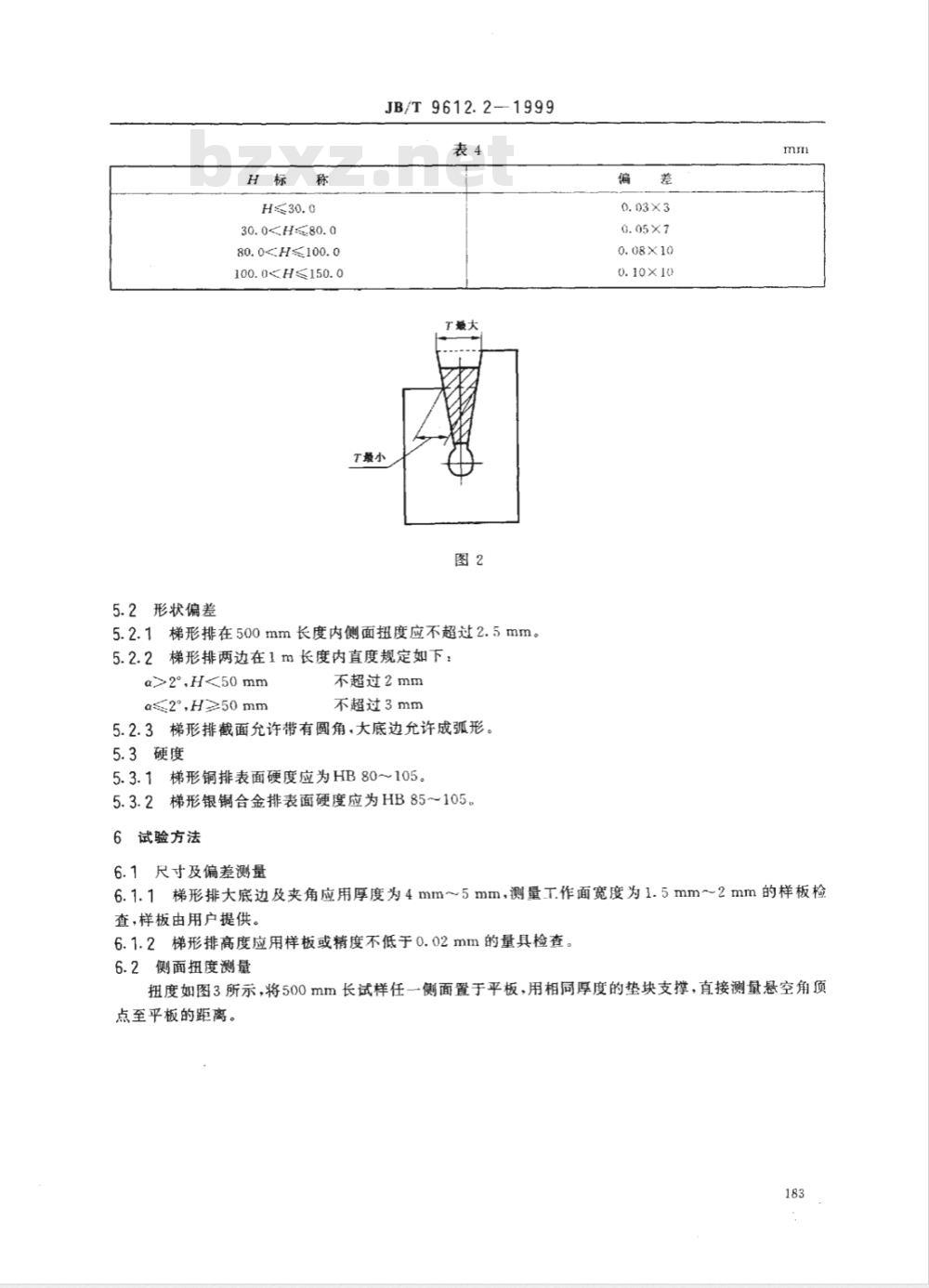

5.1.2梯形排两侧面之间的夹角α按样板（图2)制造，近小底边的两侧面应紧密地贴在样板两边；测量面的其余部分和样板之间允许有间隙，但不能插入表4规定的塞尺。182
5.2形状偏差
30.080.0H≤100.0
100.0H≤150.0
JB/T9612.2-1999
下般大
T最小
5.2.1梯形排在500mm长度内侧面扭度应不超过2.5mm。5.2.2梯形排两边在1m长度内直度规定如下：α>2°,H<50mm
a≤2,H≥50mm
不超过2mm
不超过3mm
5.2.3梯形排截面允许带有圆角，大底边允许成弧形。5.3硬度
5.3.1梯形铜排表面硬度应为HB80～105。5.3.2梯形银铜合金排表面硬度应为HB85～105。6试验方法
6.1尺寸及偏差测量
6.1.1梯形排大底边及夹角应用厚度为4mm~5mm，测量工作面宽度为1.5mm~2mm的样板检查，样板由用户提供。
6.1.2梯形排高度应用样板或精度不低于0.02mm的量具检查。6.2侧面扭度测量

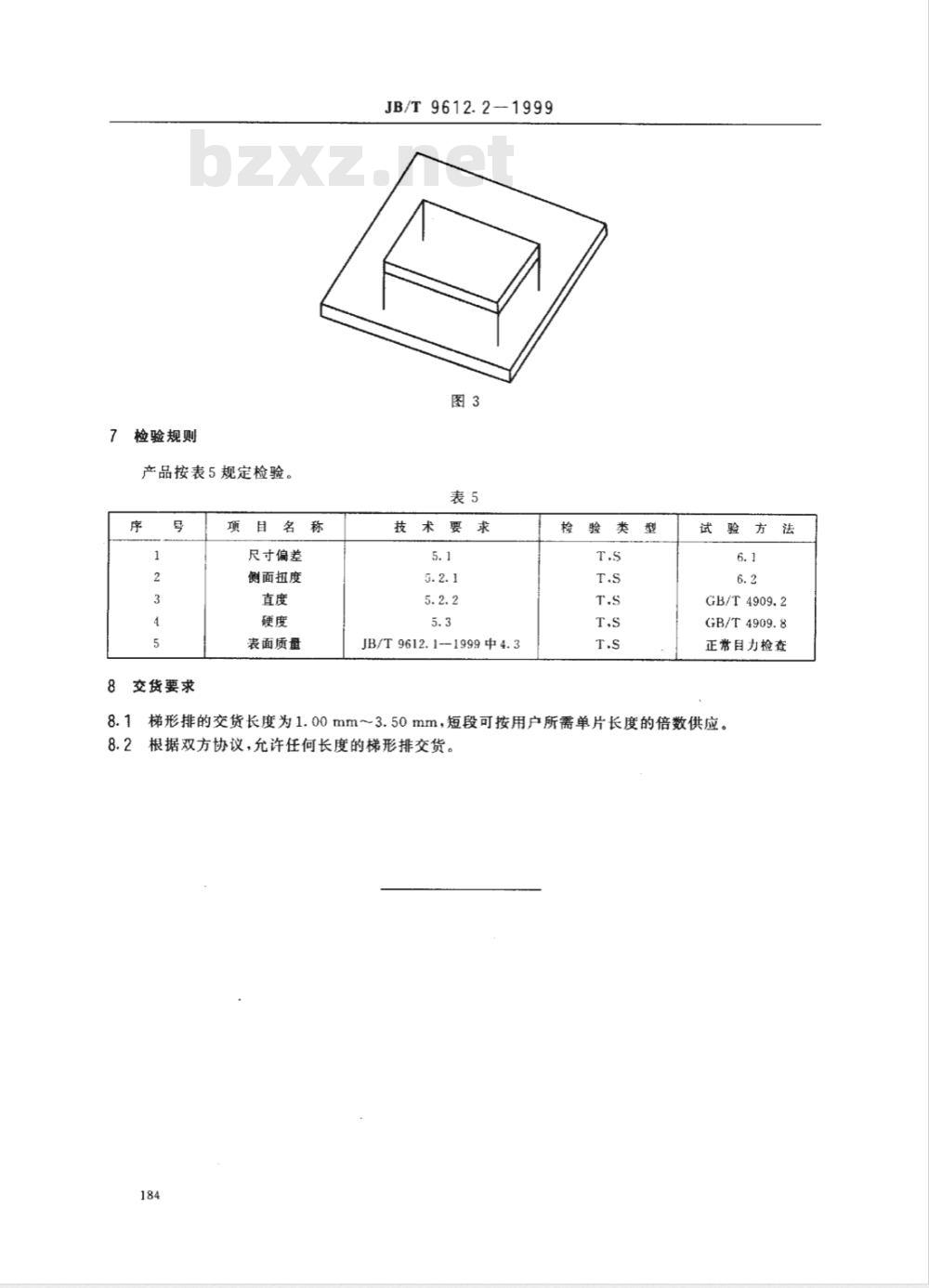

扭度如图3所示，将500mm长试样任一侧面置于平板，用相同厚度的垫块支撑，直接测量悬空角顶点至平板的距离。
检验规则
产品按表5规定检验。
交货要求
项目名称
尺寸偏差
侧面扭度
表面质量
JB/T9612.2—1999此内容来自标准下载网
技术要求
JB/T9612.1-1999中4.3
GB/T4909.2
GB/T4909.8
正常自力检查
梯形排的交货长度为1.00mm3.50mm，短段可按用户所需单片长度的倍数供应。8.2根据双方协议，允许任何长度的梯形排交货。184
