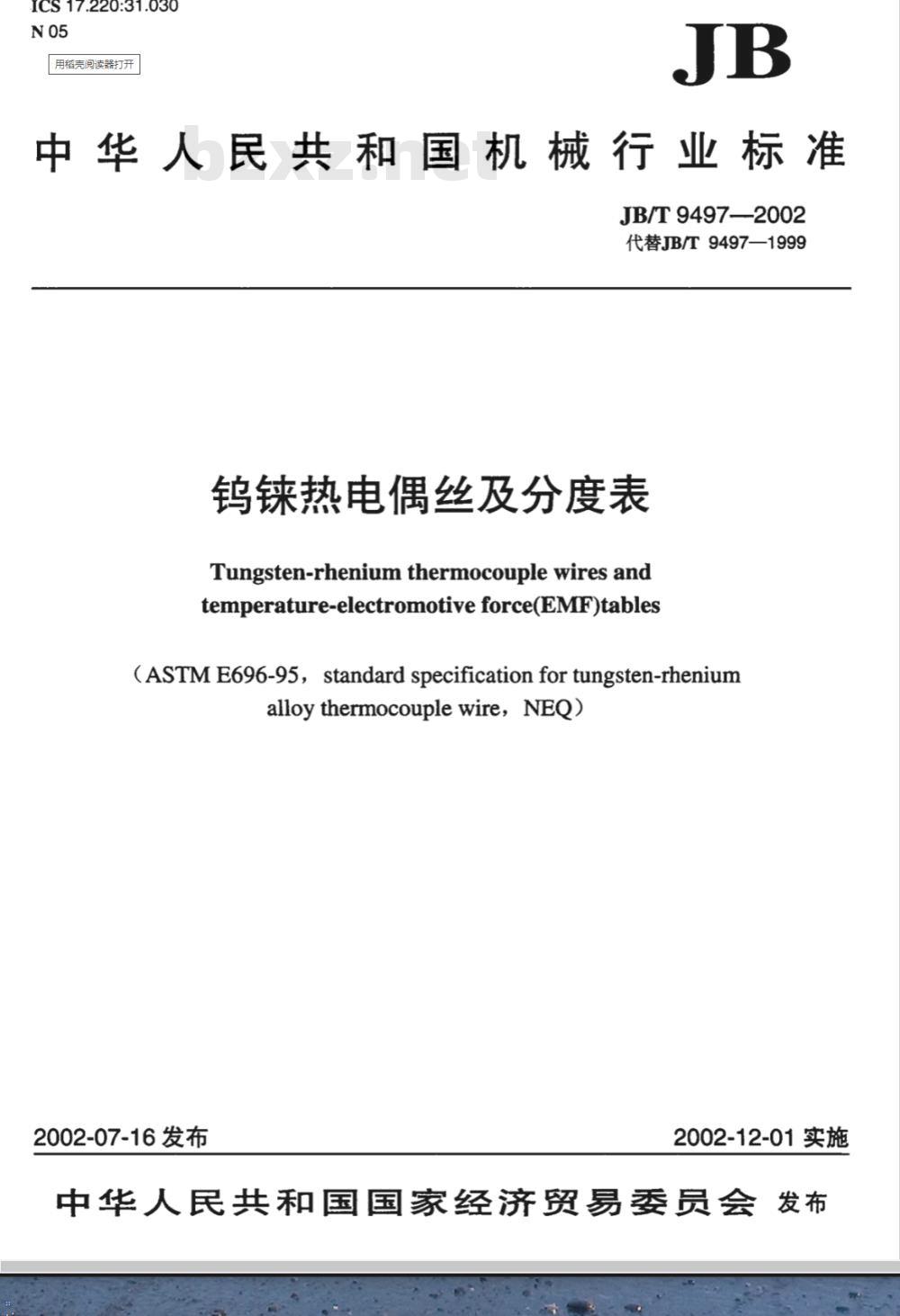

中华人民共和国机械行业标准
JB/T 9497--2002
代替JB/T9497—1999
钨热电偶丝及分度表
Tungsten-rhenium thermocouple wires andtemperature-electromotiveforce(EMF)tables(ASTM E696-95, standard specification for tungsten-rheniumalloythermocouplewire，NEQ）2002-07-16发布
2002-12-01实施

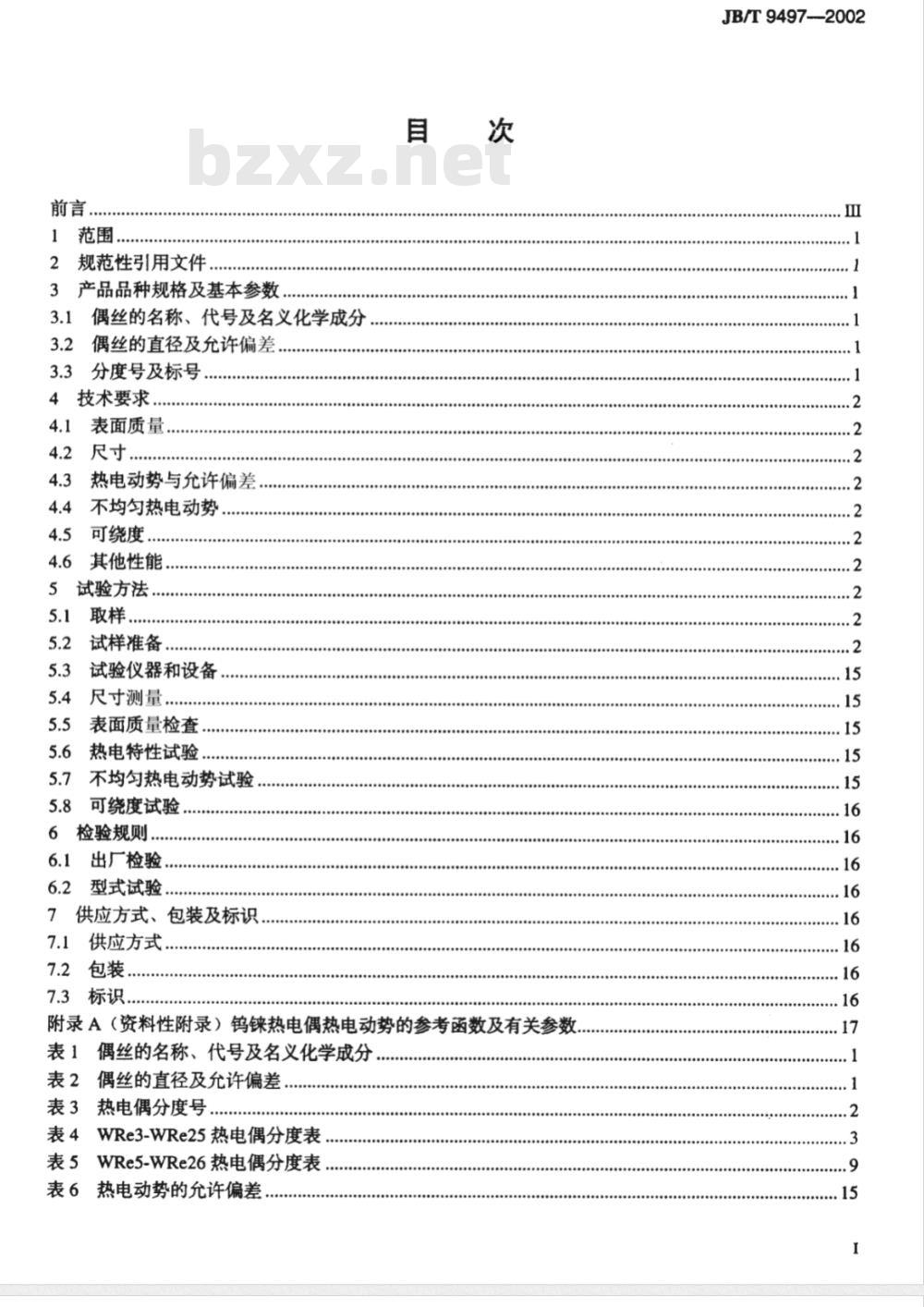

中华人民共和国国家经济贸易委员会发布前言.
2规范性引用文件
3产品品种规格及基本参数
3.1偶丝的名称、代号及名义化学成分3.2偶丝的直径及允许偏差
3.3分度号及标号
4技术要求.
表面质量
4.3热电动势与允许偏差
4.4不均匀热电动势
可绕度
4.6其他性能，
5试验方法
5.1取样
试样准备
试验仪器和设备
5.4尺寸测量..…
表面质量检查
热电特性试验
不均匀热电动势试验
5.8可绕度试验
6检验规则.
出厂检验.
型式试验，
7供应方式、包装及标识．
供应方式
包装，
7.3标识.
附录A（资料性附录）钨热电偶热电动势的参考函数及有关参数表1偶丝的名称、代号及名义化学成分.…表2偶丝的直径及允许偏差
表3热电偶分度号，
表4WRe3-WRe25热电偶分度表
表5WRe5-WRe26热电偶分度表
表6热电动势的允许偏差，
JB/T9497--2002
JB/T9497—2002

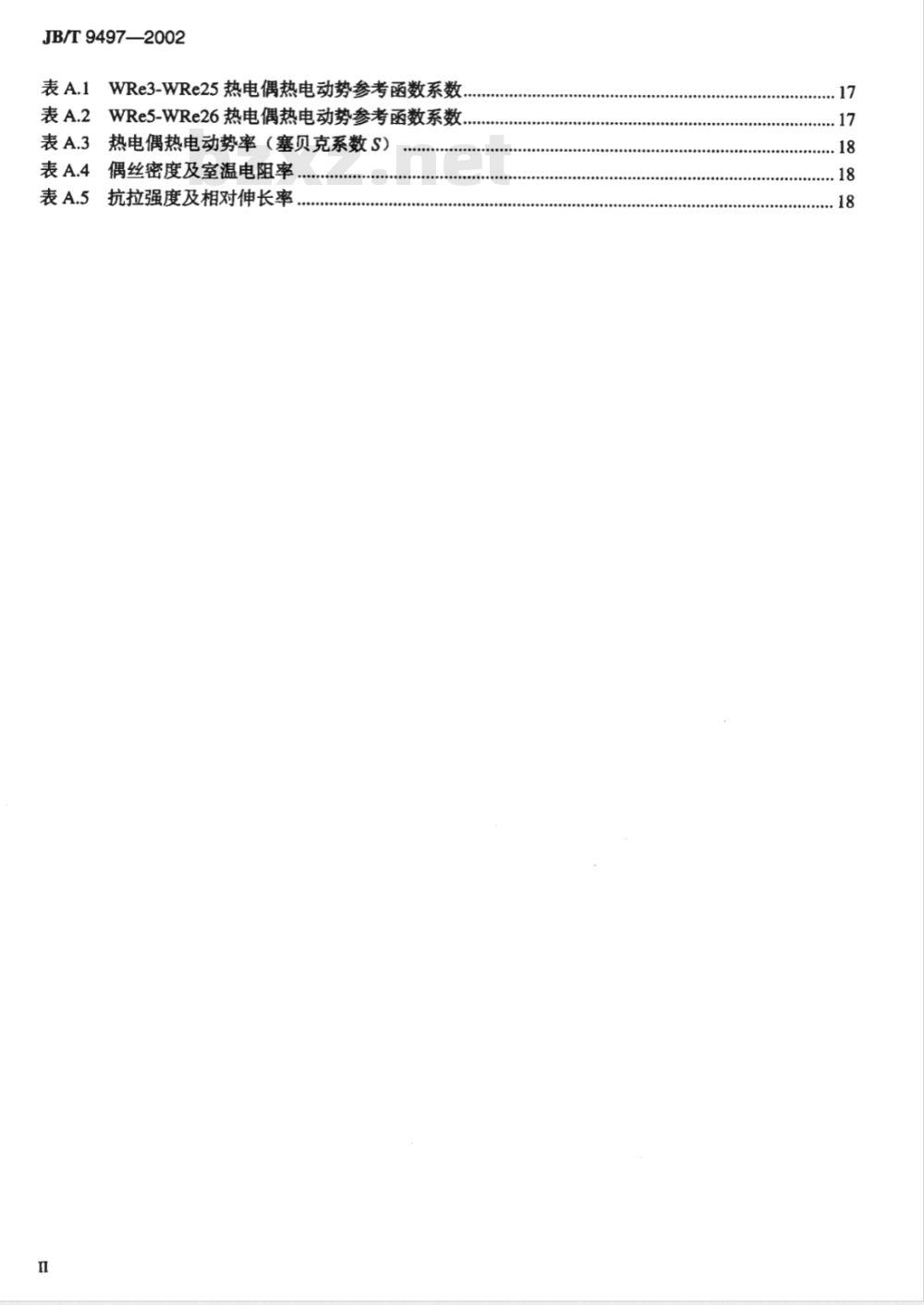

表A.1WRe3-WRe25热电偶热电动势参考函数系数表A.2WRe5-WRe26热电偶热电动势参考函数系数..表A.3热电偶热电动势率（塞贝克系数S）表A.4偶丝密度及室温电阻率
表A.5抗拉强度及相对伸长率，
JB/T9497-2002

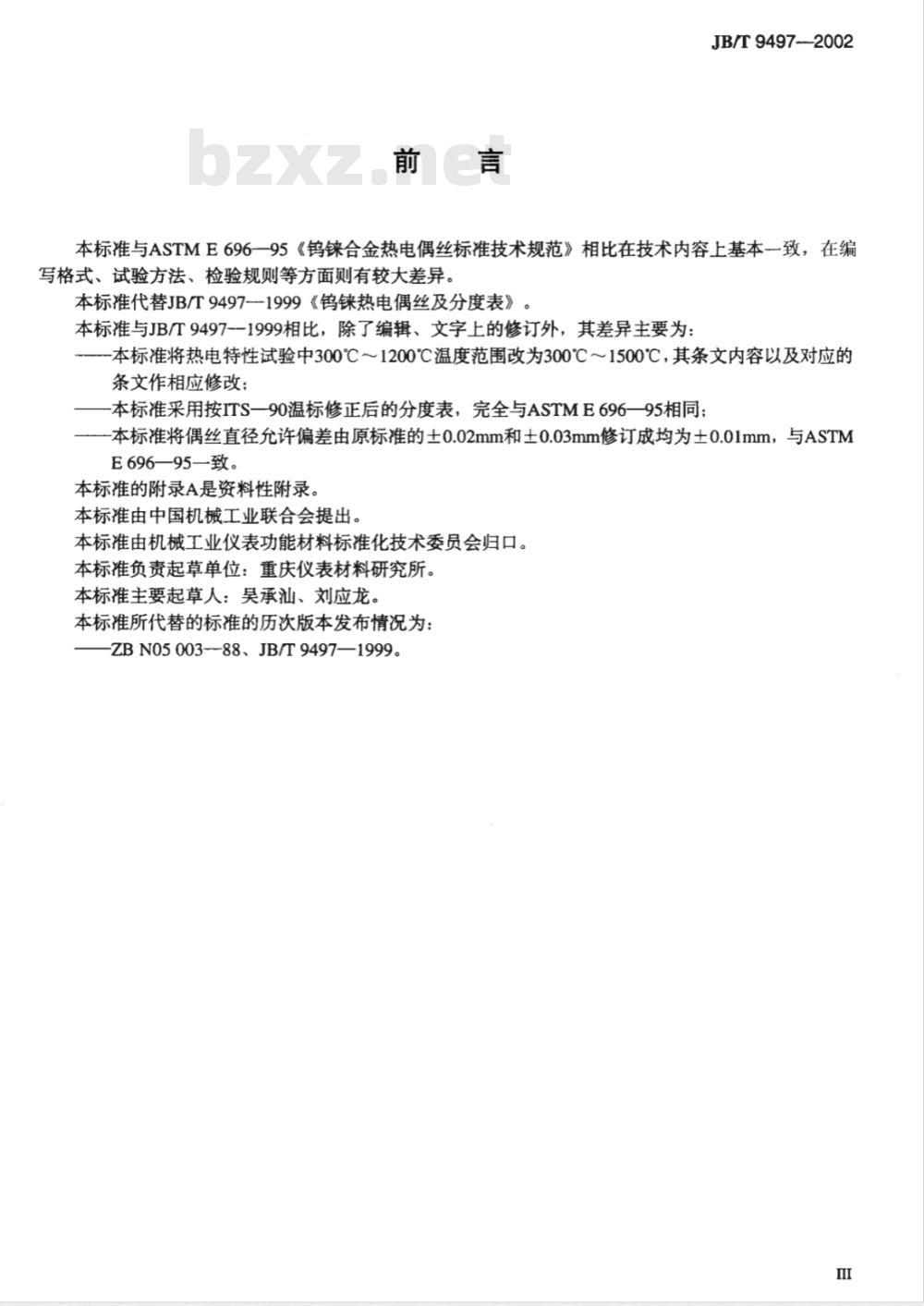

本标准与ASTME696一95《钨合金热电偶丝标准技术规范》相比在技术内容上基本致，在编写格式、试验方法、检验规则等方面则有较大差异。本标准代替JB/T9497一1999《钨热电偶丝及分度表》。本标准与JB/T9497--1999相比，除了编辑、文字上的修订外，其差异主要为：-本标准将热电特性试验中300℃～1200℃温度范围改为300℃～1500℃，其条文内容以及对应的条文作相应修改：
-本标准采用按ITS一90温标修正后的分度表，完全与ASTME696一95相同；一本标准将偶丝直径允许偏差由原标准的土0.02mm和土0.03mm修订成均为土0.01mm，与ASTME696—95—致。
本标准的附录A是资料性附录
本标准由中国机械工业联合会提出。本标准由机械工业仪表功能材料标准化技术委员会归口。本标准负责起草单位：重庆仪表材料研究所。本标准主要起草人：吴承汕、刘应龙。本标准所代替的标准的历次版本发布情况为：ZBN05003-88、JB/T9497—1999。m

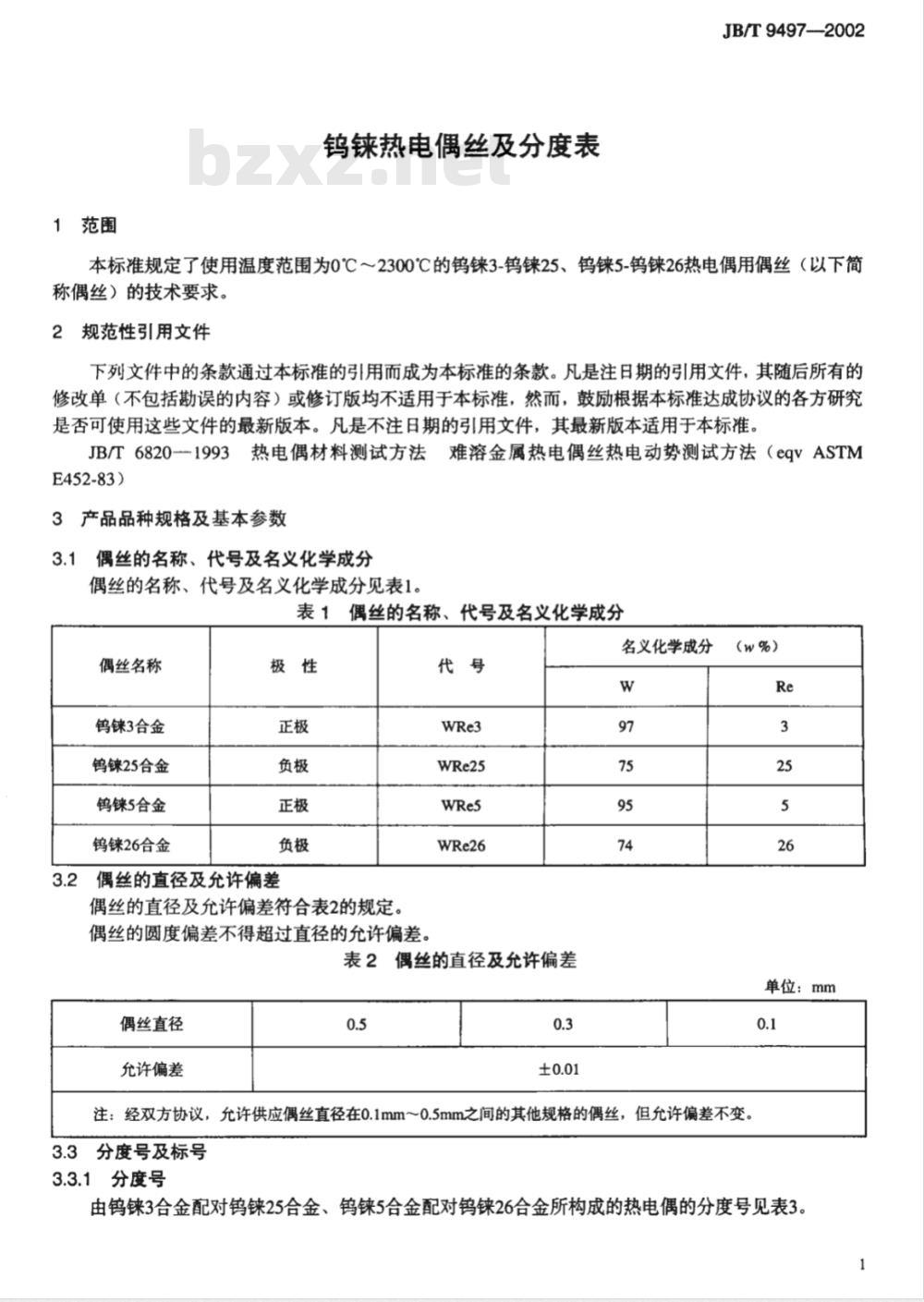

1范围
钨热电偶丝及分度表
JB/T9497-—2002
本标准规定了使用温度范围为0℃～2300℃的钨3-钨25、钨5-钨26热电偶用偶丝（以下简称偶丝）的技术要求。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T6820-1993热电偶材料测试方法难溶金属热电偶丝热电动势测试方法（egVASTME452-83）
3产品品种规格及基本参数
3.1偶丝的名称、代号及名义化学成分偶丝的名称、代号及名义化学成分见表1。表1偶丝的名称、代号及名义化学成分偶丝名称
钨3合金
钨25合金
钨5合金
钨26合金
偶丝的直径及允许偏差
偶丝的直径及允许偏差符合表2的规定、偶丝的圆度偏差不得超过直径的允许偏差，代号
表2偶丝的直径及允许偏差
偶丝直径
允许偏差
名义化学成分
单位：mm
注：经双方协议，允许供应偶丝直径在0.1mm～0.5mm之间的其他规格的偶丝，但允许偏差不变。3.3分度号及标号
3.3.1分度号
由钨3合金配对钨25合金、钨5合金配对钨26合金所构成的热电偶的分度号见表3。JB/T9497—2002
3.3.2偶丝标号
热电偶类型
钨3-钨25
钨5-钨26
偶丝标号的表示应按下列格式：例如：
表3热电偶分度号
WRe3—0.5
4技术要求
4.1表面质量
分度号
WRe3-WRe25
WRe5-WRe26
JB/T9497—XXXX
标准年份
标准号
偶丝直径
偶丝代号
偶丝表面应光洁，无氧化色，无折叠，无毛刺、夹层及劈裂，允许有细小划痕、凹陷和个别斑点。4.2尺寸
偶丝的直径规格及允许偏差见表2。4.3www.bzxz.net
热电动势与允许偏差
当参考端温度为0℃时，由偶丝构成的钨3-钨25和钨5-钨26热电偶的分度表分别见表4、表5，其允许偏差应符合表6的规定。4.4不均匀热电动势
整卷（盘）偶丝正极或负极，在1200℃时，其不均匀热电动势不得超过80μA。5可绕度
环境温度为20℃～30℃，将偶丝在其5倍直径的圆柱体上绕5圈后，其表面无裂纹，偶丝不折断。4.6其他性能
偶丝其他性能参见附录A。
5试验方法
5.1取样
5.1.1出厂试验应从生产的每卷（盘）偶丝的头、尾各取样约1.2m进行试验，或根据试验要求进行取样。5.1.2型式试验从生产的成品中任意抽取不少于三卷（盘）的偶丝，每卷（盘）头、尾各取样1.2m其中有一卷（盘）任意端取样6m，进行头尾不均匀性试验和6m内连续不均匀性试验。5.2试样准备
除尺寸检验外，试样应按下述程序处理。5.2.1清洗
将试样用20%（重量百分比）氢氧化钠溶液清洗，再用蒸馏水洗净碱液，用酒精擦净表面，烘干。5.2.2焊接
将热电极用氩弧焊焊接成测量端，焊点应呈球状，焊点应无氧化、划痕和凹陷。注：也可用绞接形成测量端，绞接圈数应不少于5圈，长度应不超过丝径的7倍。2
4WRe3-WRe25热电偶分度表
JB/T9497-2002
单位：mv
JB/T9497--2002
表4(续）
单位：mv
表4(续）
JB/T9497—2002
单位：mv
JB/T9497--2002
表4（续）
单位：mv
表4（续）
JB/T9497-—2002
单位：mv
