【电力行业标准(DL)】 LFP--900系列超高压线路成套快速保护装置检验规程

DL/T625-1997

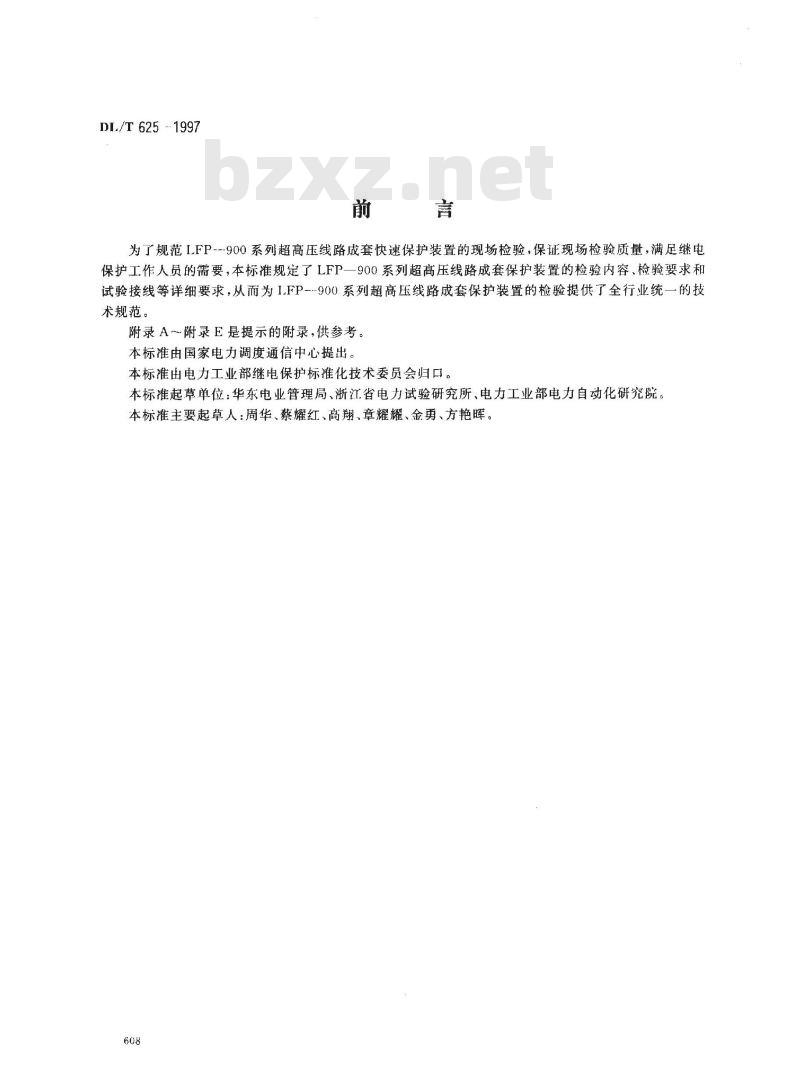

为了规范I.FP---900系列超高压线路成套快速保护装置的现场检验，保证现场检验质量，满足继电保护工作人员的需要，本标准规定了LFP一900系列超高压线路成套保护装置的检验内容、检验要求和试验接线等详细要求，从而为I.FP---900系列超高压线路成套保护装置的检验提供了全行业统一的技术规范。
附录A～附录E是提示的附录，供参考。本标准由国家电力调度通信中心提出。本标准由电力工业部继电保护标准化技术委员会归口。本标准起草单位：华东电业管理局、浙江省电力试验研究所、电力工业部电力自动化研究院本标准主要起草人：周华、蔡耀红、高翔、章耀耀、金勇、方艳晖。608

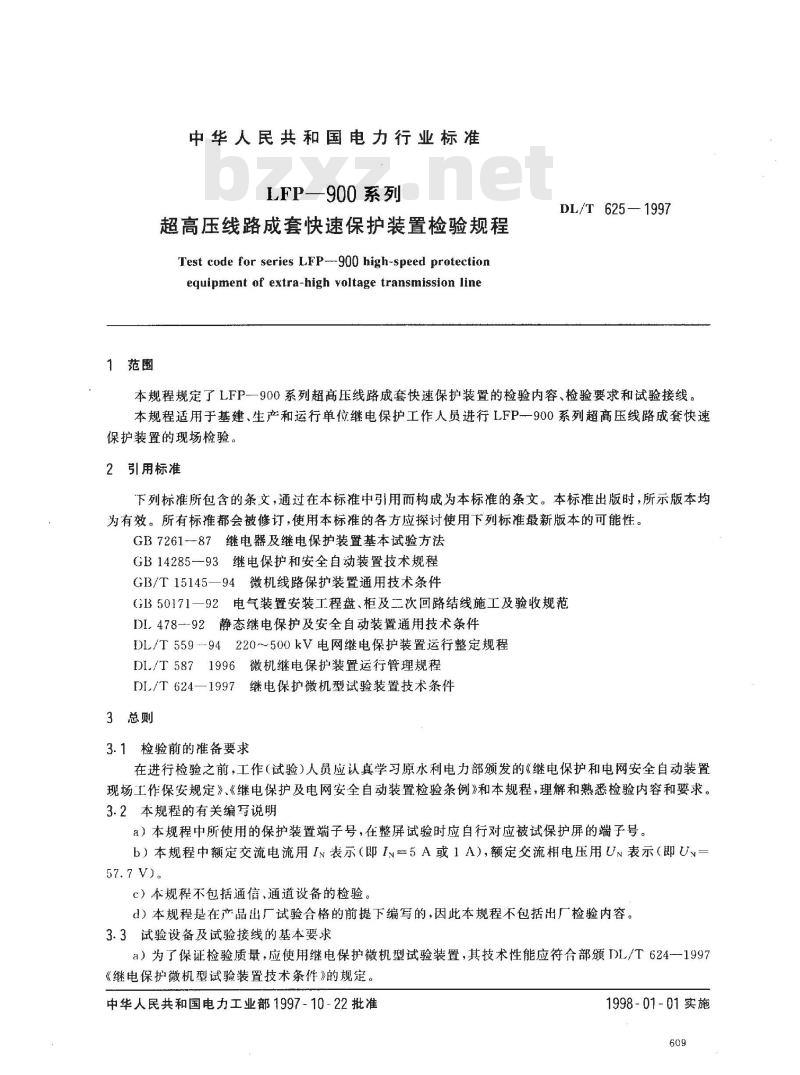

1范围
中华人民共和国电力行业标准
LFP—900 系列
超高压线路成套快速保护装置检验规程Test code for series LFP---900 high-speed protectionequipment of extra-high voltage transmission lineDL/T625—1997
本规程规定了LFP900系列超高压线路成套快速保护装置的检验内容、检验要求和试验接线。本规程适用于基建、生产和运行单位继电保护工作人员进行LFP-900系列超高压线路成套快速保护装置的现场检验。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB7261--87继电器及继电保护装置基本试验方法GB14285--93继电保护和安全自动装置技术规程GB/T15145一94微机线路保护装置通用技术条件GB50171一92电气装置安装工程盘、柜及二次回路结线施工及验收规范DI、478--92静态继电保护及安全自动装置通用技术条件DI./T559-94220500kV电网继电保护装置运行整定规程DI./T5871996微机继电保护装置运行管理规程DIL/T 624—1997丝
继电保护微机型试验装置技术条件3总则
3.1检验前的准备要求
在进行检验之前，工作（试验)人员应认真学习原水利电力部颁发的《继电保护和电网安全自动装置现场工作保安规定》、《继电保护及电网安全自动装置检验条例》和本规程，理解和熟悉检验内容和要求。3.2本规程的有关编写说明
a）本规程中所使用的保护装置端子号，在整屏试验时应自行对应被试保护屏的端子号。b）本规程中额定交流电流用I表示（即I=5A或1A），额定交流相电压用U表示（即U57.7 V)。
c）本规程不包括通信、通道设备的检验。d）本规程是在产品出厂试验合格的前提下编写的，因此本规程不包括出厂检验内容。3.3试验设备及试验接线的基本要求a）为了保证检验质量，应使用继电保护微机型试验装置，其技术性能应符合部颁DI./T624--1997《继电保护微机型试验装置技术条件》的规定。中华人民共和国电力工业部1997-10-22批准1998-01-01实施
DL/T 625- 1997
b）在保证检验质量的前提下，为加快检验速度，本规程中的部分检验项目可以采用专用自动调试设备进行检验（在这部分检验项目的检验要求中有专门说明）。c）试验仪表应经检验合格，其精度应不低于0.5级，d）试验回路的接线原则，应使加入保护装置的电气量与实际情况相符合。模拟故障的试验回路，应具备对保护装置进行整组试验的条件。3.4试验条件和要求
a）交、直流试验电源质量和接线方式等要求参照部颁《继电保护及电网安全自动装置检验条例》有关规定执行。
b）试验时如无特殊说明，所加直流电源均为额定值。c）加人装置的试验电流和电压，如无特殊说明，均指从保护屏端子上加入。d）为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数值与整定值的误差应满足规定的要求。

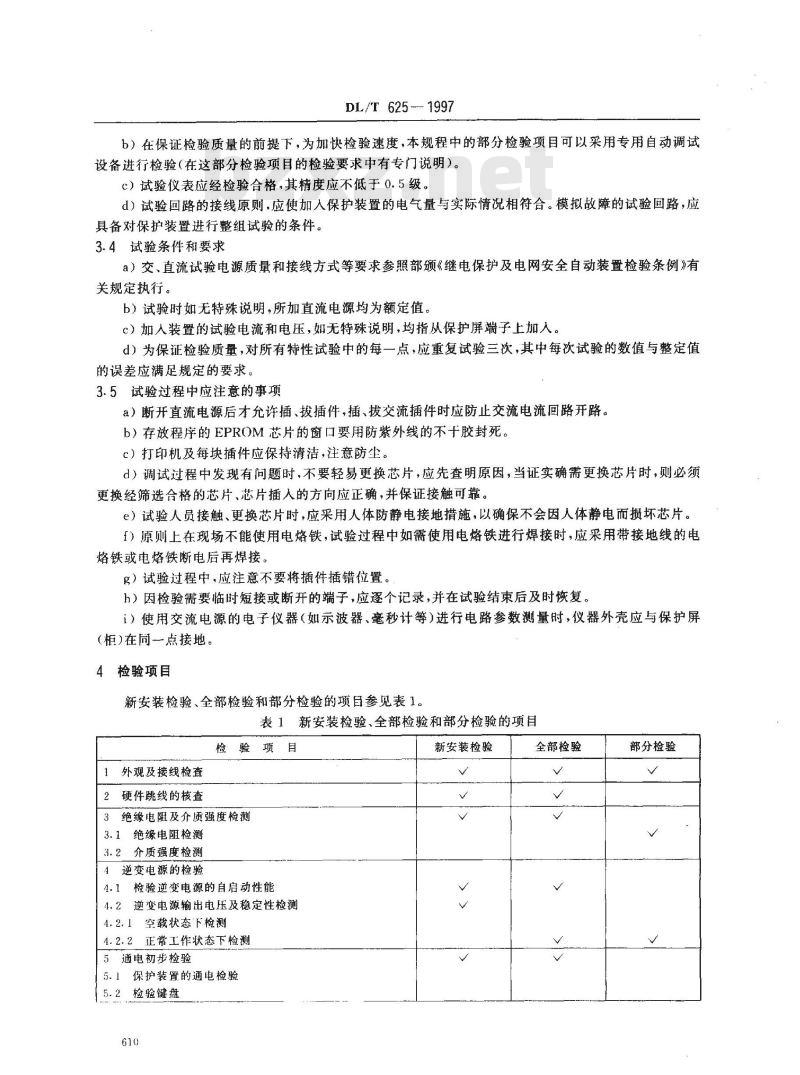

3.5试验过程中应注意的事项
a）断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路。b）存放程序的EPROM芯片的窗口要用防紫外线的不于胶封死。c）打印机及每块插件应保持清洁，注意防尘。d）调试过程中发现有问题时，不要轻易更换芯片，应先查明原因，当证实确需更换芯片时，则必须更换经筛选合格的芯片、芯片插人的方向应正确，并保证接触可靠。e）试验人员接触、更换芯片时，应采用人体防静电接地措施，以确保不会因人体静电而损坏芯片。f）原则上在现场不能使用电烙铁，试验过程中如需使用电烙铁进行焊接时，应采用带接地线的电烙铁或电烙铁断电后再焊接。
g）试验过程中，应注意不要将插件插错位置。h）因检验需要临时短接或断开的端子，应逐个记录，并在试验结束后及时恢复1）使用交流电源的电子仪器（如示波器、毫秒计等）进行电路参数测量时，仪器外壳应与保护屏(柜)在同一点接地。
4检验项目
新安装检验、全部检验和部分检验的项目参见表1。表1新安装检验、全部检验和部分检验的项目检验项目
1外观及接线检查
2硬件跳线的核查
3绝缘电阱及介质强度检测
3.1绝缘电阻检测
3.2介质强度检测
4逆变电源的检验
4.1检验逆变电源的自启动性能
4.2逆变电源输出电压及稳定性检测4.2.1空载状态下检测
4.2.2正常工作状态下检测
5通电初步检验
5.1保护装置的通电检验
5.2检验键盘
新安装检验
全部检验
部分检验
检验项目
打印机与保护装置的联机试验
5.4软件版本和程序校验码的核查5.5时钟的整定与校核
6定值整定
6.1定值修改允许开关的功能检验6.2定值分页拨轮开关的功能检验6.3整定值的整定免费标准下载网bzxz
6.4整定值的失电保护功能检验
7开关量输人回路检验
8功耗测量
9模数变换系统检验
9.1零漂检验
9.2模拟量输人的幅值特性检验
9.3模拟量输人的相位特性检验
10保护定值检验
10.1高频方向保护检验

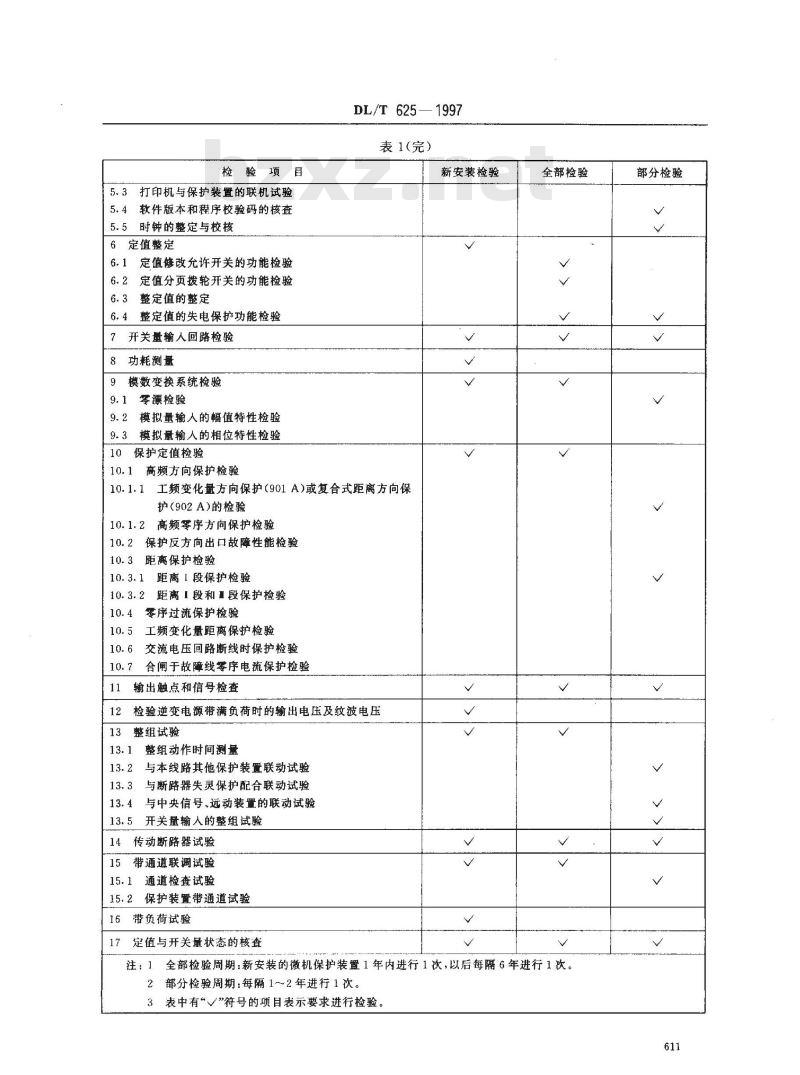

DL/T625
表1(完）
10.1.1工赖变化量方向保护(901A)或复合式距离方向保护(902A)的检验
10.1.2高频零序方向保护检验
保护反方向出口故障性能检验
10.3距离保护检验
距离丨段保护检验
10.3.2距离丨段和1段保护检验
零序过流保护检验
工频变化量距离保护检验
交流电压回路断线时保护检验
合闸于故障线零序电流保护检验输出触点和信号检查
检验逆变电源带满负荷时的输出电压及纹波电压整组试验
整组动作时间测量
与本线路其他保护装置联动试验与断路器失灵保护配合联动试验与中央信号、远动装置的联动试验开关量输人的整组试验
传动断路器试验
带通道联调试验
通道检查试验
15.2保护装置带通道试验
16带负荷试验
17定值与开关量状态的核查
新安装检验
全部检验
注：1全部检验周期：新安装的微机保护装置1年内进行1次，以后每隔6年进行1次。2部分检验周期：每隔1～2年进行1次。3表中有“√符号的项目表示要求进行检验。部分检验
5检验要求

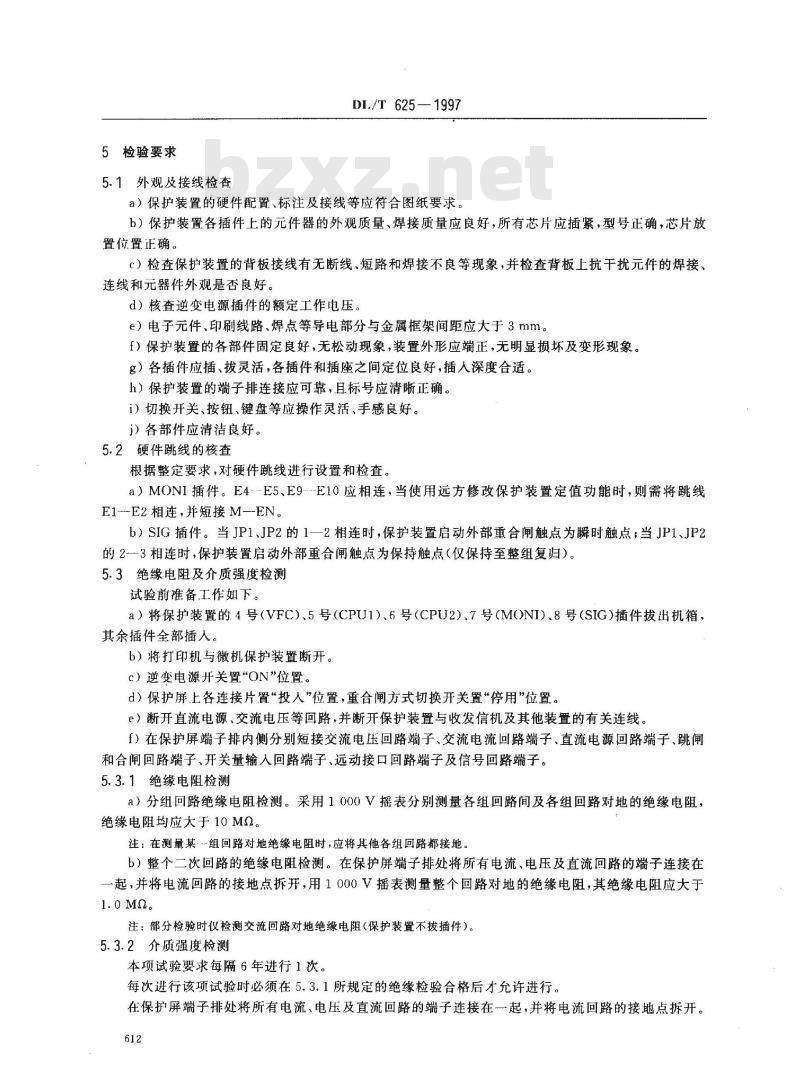

5.1外观及接线检查
DL/T 625—1997
a）保护装置的硬件配置、标注及接线等应符合图纸要求。b）保护装置各插件上的元件器的外观质量、焊接质量应良好，所有芯片应插紧，型号正确，芯片放置位置正确。
c）检查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。
d）核查逆变电源插件的额定工作电压。e）电子元件、印刷线路、焊点等导电部分与金属框架间距应大于3mm。f）保护装置的各部件固定良好，无松动现象，装置外形应端正，无明显损坏及变形现象。g）各插件应插、拔灵活，各插件和插座之间定位良好，插人深度合适。h）保护装置的端子排连接应可靠，且标号应清晰正确。i）切换开关、按钮、键盘等应操作灵活、手感良好。j）各部件应清洁良好。
5.2硬件跳线的核查
根据整定要求，对硬件跳线进行设置和检查。a）MONI插件。E4-E5、E9-E10应相连，当使用远方修改保护装置定值功能时，则需将跳线E1-E2相连，并短接M一EN。
b）SIG插件。当JP1、JP2的1一2相连时，保护装置启动外部重合闸触点为瞬时触点；当JP1、JP2的2一3相连时，保护装置启动外部重合闸触点为保持触点（仅保持至整组复归）。5.3绝缘电阻及介质强度检测
试验前准备工作如下。
a）将保护装置的4号（VFC）、5号（CPU1）6号（CPU2）、7号（MONI）、8号（SIG）插件拔出机箱，其余插件全部插入。
b）将打印机与微机保护装置断开。c）逆变电源开关置\ON\位置。d）保护屏上各连接片置“投人”位置，重合闸方式切换开关置“停用”位置。e）断开直流电源、交流电压等回路，并断开保护装置与收发信机及其他装置的有关连线。f）在保护屏端子排内侧分别短接交流电压回路端子、交流电流回路端子、直流电源回路端子、跳闸和合闸回路端子、开关量输人回路端子、远动接口回路端子及信号回路端子。5.3.1绝缘电阻检测
a）分组回路绝缘电阻检测。采用1000V摇表分别测量各组回路间及各组回路对地的绝缘电阻，绝缘电阻均应大于10Mα。
注：在测量某组回路对地绝缘电阻时，应将其他各组回路都接地。b）整个二次回路的绝缘电阻检测。在保护屏端子排处将所有电流、电压及直流回路的端子连接在一起，并将电流回路的接地点拆开，用1000V摇表测量整个回路对地的绝缘电阻，其绝缘电阻应大于1.0 M0。
注：部分检验时仅检测交流回路对地绝缘电阻（保护装置不拔插件）。5.3.2介质强度检测
本项试验要求每隔6年进行1次。每次进行该项试验时必须在5.3.1所规定的绝缘检验合格后才允许进行，在保护屏端子排处将所有电流、电压及直流回路的端子连接在一起，并将电流回路的接地点拆开。612
DL/T 625 -- 1997
整个回路对地施加工频电压为1000V、历时为1min的介质强度试验。试验前必须做好安全措施。试验区域应加设安全围栏，并有专人监护。正式加压试验前，应将高压端放在绝缘物上进行空载试升压，确实证明试验回路接线正确，方可进行试验。试验过程中应无击穿或闪络现象。试验结束后，复测整个二次回路的绝缘电阻应无显著变化。当现场试验设备有困难时，允许用2500V摇表测试绝缘电阻的方法代替。5.4逆变电源的检验
断开保护装置跳闸出口连接片。试验用的直流电源应经专用双极闸刀，并从保护屏端子排上的端子接入。屏上其他装置的直流电源开关处于断开状态。
5.4.1检验逆变电源的自启动性能保护装置仅插人逆变电源插件。5.4.1.1直流电源缓慢上升时的自启动性能检验。合上保护装置逆变电源插件上的电源开关，试验直流电源由零缓慢升至80%额定电压值，此时逆变电源插件面板上的电源指示灯应亮。5.4.1.2拉合直流电源时的自启动性能。直流电源调至80%额定电压，断开、合上逆变电源开关，逆变电源指示灯应亮。
5.4.2逆变电源输出电压及稳定性检测5.4.2.1空载状态下检测。保护装置仅插入逆变电源插件，分别在直流电压为80%、100%、115%的额定电压值时检测逆变电源的空载输出电压。用测试盒将逆变电源插件面板上的测试孔上各级输出电压引出后进行测量。其电压允许范围见表2。5.4.2.2正常工作状态下检测。保护装置所有插件均插人，加直流额定电压，保护装置处于正常工作状态。用测试盒引出各级输出电压，进行测量。其电压允许范围见表2。表2逆变电源输出电压允许范围
标准电压(V）
5.5通电初步检验
5.5.1保护装置的通电自检
测试孔
M5—M8
M6--M8
电压允许范围(V）
11～—13
保护装置通电后，先进行全面自检。定值修改允许开关置“运行”位置。自检通过后，CPU1、CPU2、SIG插件上的运行灯（OP灯）均亮。此时，液晶显示屏出现短时的全亮状态，表明液晶显示屏完好。5.5.2检验键盘
在保护装置正常运行状态下，定值修改允许开关置“运行”位置。然后安“”键，进人主菜单，选中“SETTING”定值整定子菜单，按“取消”键。而后，分别操作“”、及“复位\键，以检验这些按键的功能正确。5.5.3打印机与保护装置的联机试验进行本项试验之前，打印机应进行通电自检。”、“+”、“”、“确认”
将打印机与微机保护装置的通信电缆连接好（接保护装置FF通信接口）。将打印机的打印纸装上，并合上打印机电源。保护装置在运行状态下，按保护柜（屏）上的“打印”按钮，打印机便自动打印出保护装置的动作报告、定值报告和自检报告，表明打印机与微机保护装置联机成功。注：打印机的串行通信速率为4800bps，数据长度为8位，无奇偶校验，个停止位。613
5.5.4软件版本和程序校验码的核查DL/T 625-1997
首先，核对按5.5.3所打印的自检报告上软件版本号是否为所要求的软件版本号。然后进入主菜单，移动光标至CRC码检查（8：CRCCHECK），按“确认”键后，液晶屏上立即依次显示CPU1、CPU2、MONI插件的程序校验码和程序形成时间（按“”键）。应核对程序校验码均正确。另外，此时还应在液晶屏幕上复核软件版本号。5.5.5时钟的整定与校核
5.5.5.1时钟的整定。保护装置在“运行”状态下，按””键进人主菜单后，移动光标至时钟整定（4CLOCK），按“确认”键后进人时钟的修改和整定状态。然后进行年、月、日、时、分、秒的时间整定。保护装置的时钟每24h误差应小于10s。时钟的整定不需要将定值修改允许开关置于“修改”位置。5.5.5.2时钟的失电保护功能检验。时钟整定好以后，通过断、合逆变电源开关的方法，检验在直流失电一段时间的情况下，走时仍准确。断、合逆变电源开关至少应有5min时间的间隔。5.6定值整定
5.6.1定值修改允许开关的功能检验定值修改允许开关置“运行”位置，按“”键进人主菜单后，移动光标至定值整定（1:SETTING），按“取消\键后进入定值整定状态。然后，分别在CPU1、CPU2和MON1定值中修改部分整定值（按“确认”键），对应运行灯出现闪光。按“复位”键，将保护装置复位。随后，打印一份定值报告，以检验整定值应没有变化。5.6.2定值分页拨轮开关的功能检验5.6.2.1定值分页功能的检验。定值分页拨轮开关分别置0～9区，应均能进行相应的定值整定和修改，并显示和打印相应的定值区号。5.6.2.2定值分页拨轮开关的运行监视功能检验。保护装置在运行状态下，用定值分页拨轮开关变换定值区，此时保护装置应发告警信号，并有定值资号改变报告。5.6.3整定值的整定
将定值整定通知单上的整定值输人保护装置，然后打印出定值报告进行核对。进行定值整定前，应将定值修改开关置“修改”位置，定值分页拨轮开关置整定区号。5.6.3.1额定值的整定。按”键进人主菜单，选中定值整定（1：SETTING)功能后即进人额定电流、额定电压和额定频率的整定状态。只有额定电流值可以被修改，而且额定电流只有1A或5A两档。额定值整定完毕后，按“确认”键后进行下一步的定值整定。5.6.3.2CPU1插件保护定值整定。额定值整定完毕后进人CPU1插件定值整定（1.CPU1RELAY）。根据定值整定通知单要求进行CPU1插件的定值整定。CPU1插件定值整定完毕后，按“确认”键返回定值整定菜单。
5.6.3.3CPU2插件保护定值整定。在\SETTING”子菜单下选择CPU2插件定值整定功能（2.CPU2RELAY)后，即可进行CPU2插件的定值整定。CPU2插件定值整定结束后，也按“确认”键返回定值整定菜单。
5.6.3.4MONI插件保护定值整定。在SETTING”子菜单下选择MONI插件定值整定功能（3.MONITOR)后，进行MONI插件定值整定，整定结束后按\确认”键。5.6.3.5故障测距定值整定。在“SETTING”子菜单下选择故障测距定值整定功能（4.FAUITLOCATION)后，进行故障测距定值整定，整定结束后按\确认”键。上述定值整定完毕后，返回主菜单，定值修改允许开关改置“运行”位置，按“复位”键使保护装置恢复运行。
如果有几套定值需要整定，则定值分页拨轮开关每一个区号对应一套整定值，按上述整定步骤分别614
整定各套定值。
DL/T 625—1997
注：各分区定值均需先整定好额定电流值后方可整定其他定值。5.6.4整定值的失电保护功能检验整定值的失电保护功能可通过断、合逆变电源开关的方法检验，保护装置的整定值在直流电源失电后不会丢失或改变。
5.7开关量输人回路检验
5.7.1CPU1插件开关量输人回路检验进入保护装置主菜单后，移动光标至“保护状态”功能（3.RELAYSTATUS），再进人“CPU1状态”子菜单（1.CPU1STATUS），选择开关量状态”（2:SWITCHSTATUS），依次进行开关量的输人和断开，同时监视液晶屏幕上显示的开关量变位情况。各开关输人量端子号与CPU1开关量状态符号对应关系见表3。
5.7.2CPU2插件开关量输人回路检验按5.7.1所规定的操作步骤，进人“CPU2状态”子菜单（2.CPU2STATUS），选择“开关量状态（2:SWITCHSTATUS），依次进行开关量的输入和断开，监视液晶屏幕上显示的开关量变位情况。各开关输入量端子号与CPU2开关量状态符号对应关系见表4。5.8功耗测量
5.8.1交流电压回路功耗测量
在保护屏端子排上分别加电压Uu（CA10—CC10）、Uvn（CA9--CC10）、UwN（CA8—CC10）、ULy(CC8CC9)为额定值，然后分别测量每相交流电压回路的电流值，得出每相交流电压回路的功耗，要求交流电压回路每相功耗基本平衡且小于0.5V·A。5.8.2交流电流回路功耗测量
在保护屏端子排上分别通电流1u（DD1-DD5）、iv（DD2—DD6）、iw（DD3—DD7）、3i。（DD8-DD4)为额定电流（I~），然后分别测量每相交流电流回路的电压值，得出每相交流电流回路的功能，要求交流电流回路每相功耗基本平衡且小于1V·A（In=5A时）或0.5V·A（I=1A时）。5.8.3直流回路功耗测量
在微机保护装置的直流电源输人（DD9或DD10)串接--只直流电流表，在微机保护装置正常工作状态和最大负载（保护动作）状态下分别测量直流电压和直流电流值得出直流回路功耗，要求正常状态功耗应小于35W，最大负载状态下应小于50W。表3各开关输人量端子号与CPU1开关量状态符号对应关系名称
合闸后位置
跳闸位置
零序保护投运
主保护投运
通道试验
外部保护停信
保护装置上端子号
CPU1开关量状态
CHNL:×
×一1表示投人或收到动作信
×=0表示未投入或未收到动作
注：1“零序保护投运”和“主保护投运”开关输人量应通过投入、退出保护屏上相应零序保护投运连接片和主保护投运连接片的方法进行检验。“通道试验”开关输入量可以通过按保护屏上的通道试验按钮的方法进行检验。3“收信”开关输入量应与收发信机联合试验，通过按通道试验按钮的方法检验。其余开关输入量应在保护屏端子排上用+24V(CA1)接通对应开关输人端子的方法进行检验。615
跳闸位置
距离保护投运
三重方式
综重方式
合后位置
压力闭锁重合
外部闭锁重合
外部保护停信
DL/T625-—1997
表4各开关输入量端子号与CPU2开关量状态符号对应关系保护装置上端了号
CPU2开关量状态
TWJ:×
DIST:x
HHKK:×
BSCH:X
×=1表示投人或收到动作信
×-0表示未投人或未收到动作
注：1“距离保护投运”开关输入量应通过投入、退出保护屏上距离保护投运连接片的方法进行检验。2“三重方式”和\综重方式”应通过切换保护屏上重合闸方式切换开关的方法进行检验，“三重方式\和“综重方式”与重合闸方式的关系参见表5。3其余开关输人量应在保护端子排上用+24V(CA1)接通对应开关量输人端子的方法进行检验。4此外，“打印”开关输人量可以通过保护屏上打印报告按钮的方法进行检查，“信号复归”开关输入量可在保护装置动作情况下通过按保护屏上信号复归按钮进行信号复归的方法检查。表5重合闸方式与开关量输人端子对应关系重合闸方式
5.9模数变换系统检验
5.9.1零漂检验
进行本项自检验时要求保护装置不输人交流量。CC2
“1\表示接通
“Q\表示断开
保护装置进人保护状态”菜单（3：RELAYSTATUS)后，再进人“1:CPU1STATUS\子单，接着选择“SAMPLINGDATA\（即交流量采样值），进行三相电流（Iu、iv、w）和三相电压（Uu、Uv、Uw）的零漂值检验；选择“2:CPU2STATUS”子菜单进行三相电流、电压及个线路电压（即iu、iv、iw、Uu、Uv、Uw、U.)零漂值检验；选择“3:MONITOR”子菜单进行三相电流和零序电流（即iu、iv、Iw、i.)零漂值检验，要求零漂值均在0.01In（或0.05V)以内。检验零漂时，要求在一段时间(几分钟)内零漂值稳定在规定范围内。5.9.2模拟量输人的幅值特性检验在保护屏端子排上短接端子DD5、DD6、DD7、DD8（即短接t、、1w、)，在端子DD1、DD2、DD3、DD4上.分别接试验设备的iu、iv、iw、in；在保护屏端子排上短接端子CA10--CC8;CC9—CC10（即线路电压与A相电压相同），在端子CA10.CA9、CA8、CC10上分别接试验设备的Uu、Uv、Uw、UN，用同时加三相电压和三相电流的方法检验二相电压和三相电流及线路电压的采样数据，并采用模拟单相故障的方法检验3i，。这时，保护装置进人“保护状态”菜单（3：RFLAYSTATUS)后，再分别进人“1：CPUI616
DL/T 625—1997
STATUS”“2:CPU2STATUS\和3:MONITOR\子菜单，并选择交流量采样值（1:SAMPLINGDATA），以便分别检验CPU1插件的三相电流和三相电压值（即iu、iv、iwUu、Uv、Uw）,CPU2插件的三相电流、三相电压和线路电压值（即iu、iv、iwUu、Uv、Uw、Ut.),MONI插件的三相电流和零序电流值(郎luiv、iw、i.)。
调整输人交流电压分别为70、60、30、5.1V，电流分别为10IN、5IN、Iv、0.2Iv0.1Iv，要求保护装置的采样显示值与外部表计测量值的误差应小于5%。注：
1·试验前，先进人采样值显示菜单，然后加电压和电流。在试验过程中，保护装置可能会退出运行，)P”灯可能熄灭，但不影响采样数据的检验。2在试验过程中，如果交流量的测量误差超过要求范围时，应首先检查试验接线、试验方法、外部测量表计等是否正确完好，试验电源有无波形畸变，不可急于调整或更换保护装置中的元器件。3试验接线和方法可不局限于上述方案。在输人10I~和5I电流检验时，加电流时间应不超过10s，其中输入10In电流时允许采用专用自动调试设4
备进行检验。
5.9.3模拟量输人的相位特性检验按5.9.2规定的试验接线和加交流量方法，将交流电压和交流电流均加至额定值。这时，保护装置应进人“保护状态”菜单（3：RELAYSTATUS），分别进人“1:CPUISTATUS”和“2:CPU2STATUS”子菜单，并选择“3：PHASEANGLES”，以检验电流和电压的相位。其中CPU1插件检验(UiuivwwUu-UvUv-ww--Uu)的相位关系。CPU2插件检验(uiuUv-—iviw—iwUu-UvU—UwUw—UuU—Uu)的相位关系。当同相别电压和电流的相位分别为0°、45°、90°时，保护装置的显示值与外部表计测量值的误差应不大于3°。5.10保护定值检验
按5.9.2规定的试验接线，从保护屏端子排上施加模拟故障电压和电流。其中，5.10.3.2～5.10.7的检验可以采用专用自动调试设备进行检验。重合闸方式开关置“综重”位置，“合闸后位置”开关量给上（短接CA1一CC3)，“跳闸位置”开关量不给上（拆开CB2）。5.10.1高频方向保护检验
合上高频收发信机电源，收发信机自发自收。5.10.1.1工频变化量方向保护检验（901A)或复合式距离方向保护检验（902A)仅投人主保护投运连接片。
分别模拟U相、V相、W相单相接地瞬时故障，UV、UW、WU相间瞬时故障以及正向出口三相短路故障，模拟故障前电压为额定电压，故障时间为100～150ms。模拟单相接地故障时
U = 1. 2(1 + k)IZset p2,1 = Iv式中：Zset p2—接地距离段定值。U m(1 +k)IZserk
- max
N'(1 + k)(DZek - m . Zerk))
式中：Zsetk—四边形距离元件阻抗定值；DZth—-超范围工频变化量阻抗定值；k—零序电流补偿系数。
其中电流量取两者较大值。
模拟相间故障时
(901A）
（902A）
式中：Zsetpp2
相间距离 Ⅱ段定值。
DL/T 625—1997
U = 2. 4 1Zsetpp2,I = In
U = 2miZsetk,I - maxIn,
'DZ.tk- m . Z.
其中电流量取两者较大值。
@ = 78°
式中Φan—灵敏角。
模拟正向出口三相短路故障时
U-0V,I6IN,@=sen
（901A）
（902A）
（901A）
（902A）
般情况下，取m=0.9。当模拟故障电压较大(U>Un）或电流量较大(I>6In）时，可减小m值。高频方向保护动作情况正确。液晶屏幕显示和打印输出跳闸报告均应一致、正确。高频收发信机信号正确。
5.10.1.2高频零序方向保护检验。投人主保护和零序保护投运连接片。分别模拟U相、V相、W相单相接地瞬时故障，般情况下模拟故障电压取U一50V，当模拟故障电流较小时可适当降低模拟故障电压数值。模拟故障时间为100～150ms，相角为灵敏角，模拟故障电流为
式中：oetk---——零序方向比较过流定值；m--
I = ml oseik
系数，其值分别为0.95、1.05及1.2。高频零序方向保护在0.95倍定值（m=0.95）时，应可靠不动作；在1.05倍定值时应可靠动作，在1.2倍定值时，测量高频方向保护的动作时间。5.10.2保护反方向出口故障性能检验主保护、零序保护和距离保护投运连接片均投入。分别模拟反向V相接地、WU相间和UVW三相瞬时故障。模拟故障前电压为额定电压，模拟故障电压为零，相角Φ=180°十@n，模拟故障时间应小于距离且段和零序过流亚段（Lo3k=0)的时间定值，保护装置应可靠不动作。
模拟故障电流
I = min[6 In,100/(1 + k)DZset]I -- min[6 In,100/(1 + k)DZetk式中：DZt—-工频变化量阻抗定值；DZ.etk超范围工频变化量阻抗定值。其中电流量取两者较小值。
5.10.3距离保护检验
仅投人距离保护投运连接片。
（901A）
（902A）
5.10.3.1距离1段保护检验。分别模拟U相、V相、W相单相接地瞬时故障，UV、VW、WU相间瞬时故障。故障电流I固定（般1=In），相角为灵敏角，模拟故障时间为100～150ms，故障电压为模拟单相接地故障时
模拟两相相间故障时
U = mIZen(l + k)
U = 2mIZsetl
系数，其值分别为0.95、1.05及0.7；式中：m---
Z set1距离「段定值。
距离I段保护在0.95倍定值（m一0.95)时，应可靠动作；在1.05倍定值时，应可靠不动作；在0.7倍定值时，测量距离保护」段的动作时间。618
DL/T 625—1997
5.10.3.2距离I段和Ⅲ段保护检验。检验距离I段保护时，分别模拟U相接地和VW相间短路故障；检验距离Ⅲ段保护时，分别模拟V相接地和WU相间短路故障。故障电流I固定（一般I二Iv），相角为灵敏角，故障电压为
模拟单相接地故障时
模拟相间短路故障时
U = mIZsetpn(l+k)
U= 2mIZaetpn
式中：m-系数，其值分别为0.95、1.05及0.7；n—其值分别为2和3；
Zetp2———接地距离I段保护定值；Zetps——接地距离Ⅱ段保护定值；.p2相间距离段保护定值；
Zaetpp3
相间距离！段保护定值：
距离1段和量段保护在0.95倍定值时（m=0.95）应可靠动作；在1.05倍定值时，应可靠不动作；在0.7倍定值时，测量距离I段和亚段保护动作时间。5.10.4零序过流保护检验
仅投人零序保护投运连接片。
分别模拟U相、V相、W相单相接地瞬时故障，模拟故障电压U=50V，模拟故障时间应大于零序过流I段（或亚段)保护的动作时间定值，相角为灵敏角，模拟故障电流为1 = ml oxe12
I = m use13
式中：m系数，其值分别为0.95、1.05及1.2；Iuxct2\--—零序过流I段定值；1 0s13\—---零序过流理段定值。零序过流段和Ⅲ段保护在0.95倍定值（m0.95)时，应可靠不动作；在1.05倍定值时，应可靠动作；在1.2倍定值时，测量零序过流！段和Ⅲ段保护的动作时间。5-10.5工频变化量距离保护检验投人主保护或零序保护投运连接片。分别模拟U相、V相、W相单相接地瞬时故障和UV、VW、WU相间瞬时故障。模拟故障电流固定（其数值应使模拟故障电压在0～U范围内），模拟故障前电压为额定电压，模拟故障时间为100~150ms，故障电压为
模拟单相接地故障时
模拟相间短路故障时
U =(1 +k)IDZ + (1 - 1. 05 m)UU = 21DZset + (1 - 1.05m) X V3UN式中：m--系数，其值分别为0.9、1.1及1.2；DZst一工频变化量距离保护定值。频变化量距离保护在m1.1时，应可靠动作；在m=0.9时.应可靠不动作；在m=1.2时，测量工频变化量距离保护动作时间。5.10.6交流电压回路断线时保护检验主保护、零序保护和距离保护投运连接片均投人。模拟故障电压量不加（等于零），模拟故障时间应大于交流电压回路断线时过电流延时定值。故障电流为模拟间（或二相）短路故障时
模拟单相接地故障时
I=mITVet
I=mluTVset
式中：m---系数，其值分别为0.95、1.05及1.2；1TV---交流电压间路断线时过电流定值；619
