【电力行业标准(DL)】 盘形悬式绝缘子劣化检测规程

DL/T626-1997

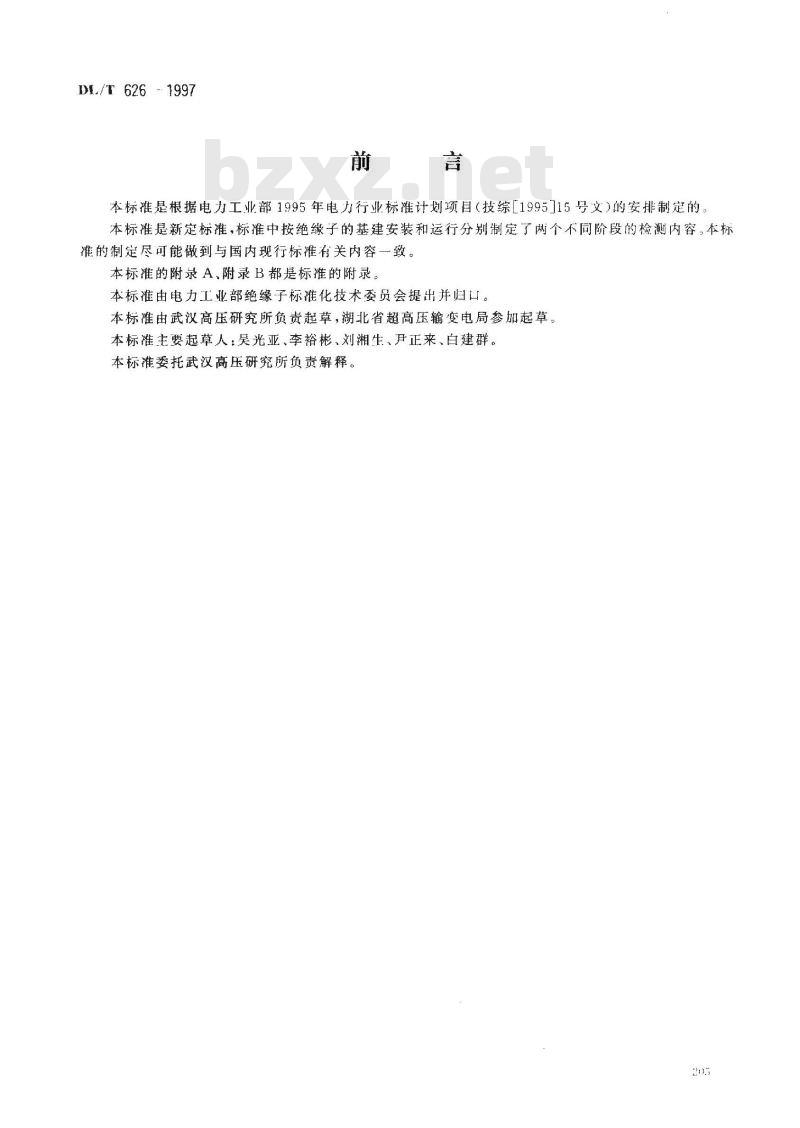

本标准是根据电力工业部1995年电力行业标准计划项目（技综[1995115号文）的安排制定的本标准是新定标准，标准中按绝缘子的基建安装和运行分别制定了两个不同阶段的检测内容，本标准的制定尽可能做到与国内现行标准有关内容一致。本标准的附录A、附录B都是标准的附录。本标准由电力工业部绝缘子标准化技术委员会提出并归山。本标准由武汉高压研究所负责起草，湖北省超高压输变电局参加起草。本标准主要起草人：吴光亚、李裕彬、刘湘生、尹正来、白建群。本标准委托武汉高压研究所负责解释。20.

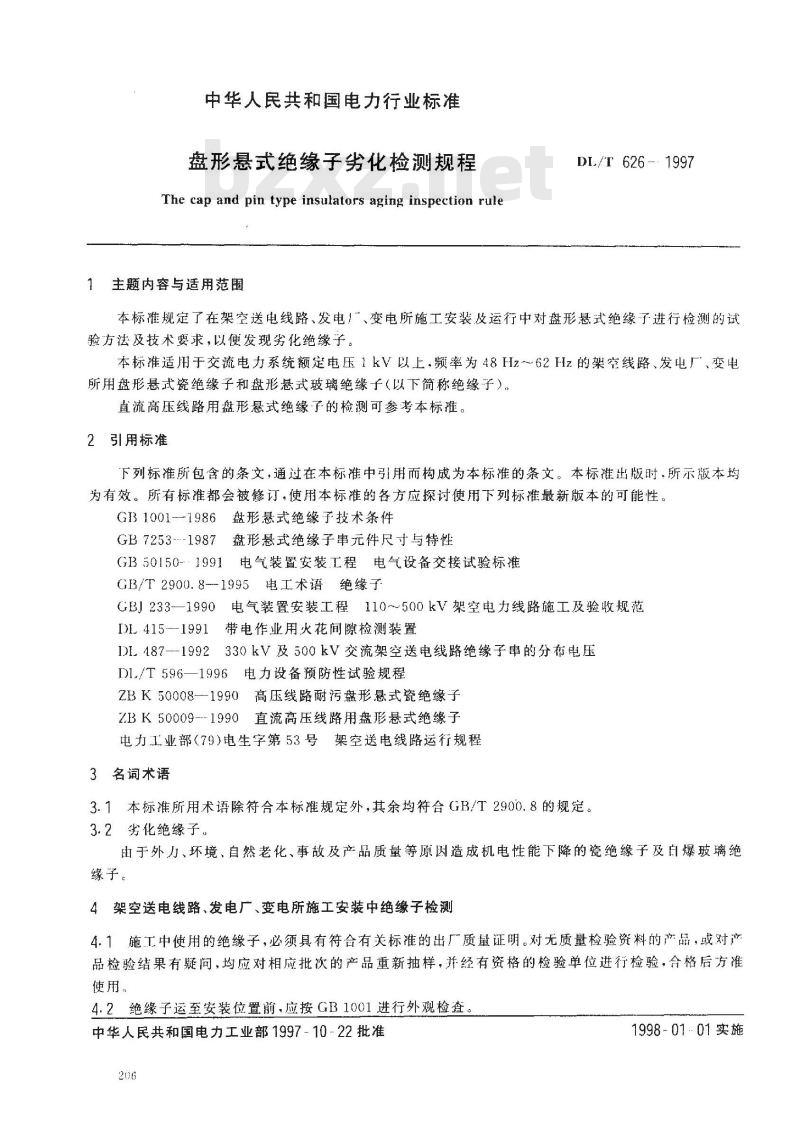

中华人民共和国电力行业标准
盘形悬式绝缘子劣化检测规程
The cap and pin type insulators aging inspection rule1主题内容与适用范围
DL./T626-1997
本标准规定了在架空送电线路、发电厂、变电所施工安装及运行中对盘形悬式绝缘子进行检测的试验方法及技术要求，以便发现劣化绝缘子。本标准适用于交流电力系统额定电压1kV以上，频率为48Hz~62Hz的架空线路、发电厂、变电所用盘形悬式瓷绝缘子和盘形悬式玻璃绝缘子(以下简称绝缘子）。直流高压线路用盘形悬式绝缘子的检测可参考本标准。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB10011986盘形悬式绝缘子技术条件GB7253-·-1987盘形悬式绝缘子串元件尺寸与特性GB50150-1991电气装置安装工程电气设备交接试验标准GB/T2900.8-1995电工术语绝缘子GB2331990电气装置安装工程110500kV架空电力线路施工及验收规范I)I415--1991带电作业用火花间隙检测装置DL487--1992330kV及500kV交流架空送电线路绝缘子串的分布电压DI./T596—1996电力设备预防性试验规程ZBK50008--1990高压线路耐污盘形悬式瓷绝缘子ZBK50009--1990直流高压线路用盘形悬式绝缘子电力工业部（79）电生字第53号架空送电线路运行规程3名词术语
3.1本标准所用术语除符合本标准规定外，其余均符合GB/T2900.8的规定。3.2劣化绝缘子。
由于外力、坏境、自然老化、事故及产品质量等原因造成机电性能下降的瓷绝缘子及白爆玻璃绝缘子。
4架空送电线路、发电厂、变电所施工安装中绝缘子检测4.1施工中使用的绝缘子，必须具有符合有关标准的出厂质量证明。对无质量检验资料的产品，或对产品检验结果有疑问，均应对相应批次的产品重新抽样，并经有资格的检验单位进行检验，合格后方准使用。
4.2绝缘子运至安装位置前，应按GB1001进行外观检查中华人民共和国电力工业部1997-10-22批准206
1998-0101实施
DL/T 626-1997
4.3160kN级及以上绝缘子应逐只进行工频耐压试验，160kN级以下绝缘子抽取不少批量5%10%的产品进行工频耐压试验。当其击穿率大于0.2%时，应加倍抽样进行试验；当其击穿率仍人十0.2%时，应逐只进行试验或送电瓷质量检测单位进行抽样试验。4.4绝缘子安装时，应按GB50150所规定的试验方法，逐只用不小于5000V兆欧表测定绝缘电阳.其绝缘电阻值不得小于500M。检验不合格的绝缘子不得安装使用。对同批量中不合格数大于0.2%时，应分析原因，并逐只进行工频耐压试验或抽样试验。5架空送电线路、发电厂、变电所运行中绝缘子检测5.1运行单位应按“架空送电线路运行规程”的要求对运行绝缘子进行巡视，其主要内容是：瓷质破损钢脚及钢帽锈蚀、钢脚弯曲、玻璃绝缘子白爆、局部火花放电现象及锁紧销缺少等5.2运行单位应按DI/T596的要求，定期检测瓷绝缘子。检测方法有测量电压分布、测量绝缘电阻和工频耐压试验。可根据情况选一种进行检测，其检测方法、周期、要求和判断标准如表1所示。表1瓷绝缘子检测方法、周期、要求和判断标准序号
检测方法
测量电压分布
测量绝缘电阻
工频耐压试验
「要浆
判断标准
（1）被测绝缘子电压值低于标准规定值的1）变电所1年～3年次
（2）35kV以上输电线路2年～运行50%，判为劣化绝缘子1年一次
（1）变电所1年~~3年一次
（2）35kV及以上输电线路2年
～4年一次
（1）变电所1年～3年一次
（2）35kV及以上输电线路2年
～4年一次
（2）被测绝缘子电压值高于标准规定值的50%，且明显地同时低于相邻两侧合格绝缘子的电压值，判为劣化绝缘子
（3）在规定火花间隙距离和放电电压下来放电，判为劣化绝缘子
（1）500kV线路：绝缘子绝缘电阻低于500M2，判为劣化绝缘子
（2）500kV以下线路：绝缘于绝缘电阻低于300MQ.判为劣化绝缘子
对机械破坏负荷为60kN~300kN级的绝缘子，施加60kV工频耐受电压1min，未耐受者判为劣化绝缘子
5.3当新线路投运三年内年劣化率大于0.2%或运行多年后年均劣化率大于0.3%或机电性能明显下降时，应分析原因，并采取相应的措施。6绝缘子的检测方法
三种检测绝缘子的方法为测量电压分布、测量绝缘电阻和工频耐压试验，其各自特点如表？所示，表2三种绝缘子检测方法的特点
測量电压分布
主要试验
（1）电压分布测量仪
（2）火花间隙检测装置
不停电、易操作、设备简单，
35kV及以下电压等级线路因绝
缘子片数少，不宜采用此法
测量绝缘电阻
不低于5000V兆欧表
易操作，设备简单
工频耐压试验
高压试验变压器、调压器及测
量系统
需要试验电源设备，对线路绝
缘子试验工作敏大
无误判
测量结果
测量电压分布
由于表面脏污，电场干扰等原
因，可能造成误判。应在良好天气，柑对湿度低于80%，绝缘子
表面无凝露状况下测
注：测量仪器及检测装置应定期校验，7技术资料统计及管理
DI/T 626— 1997

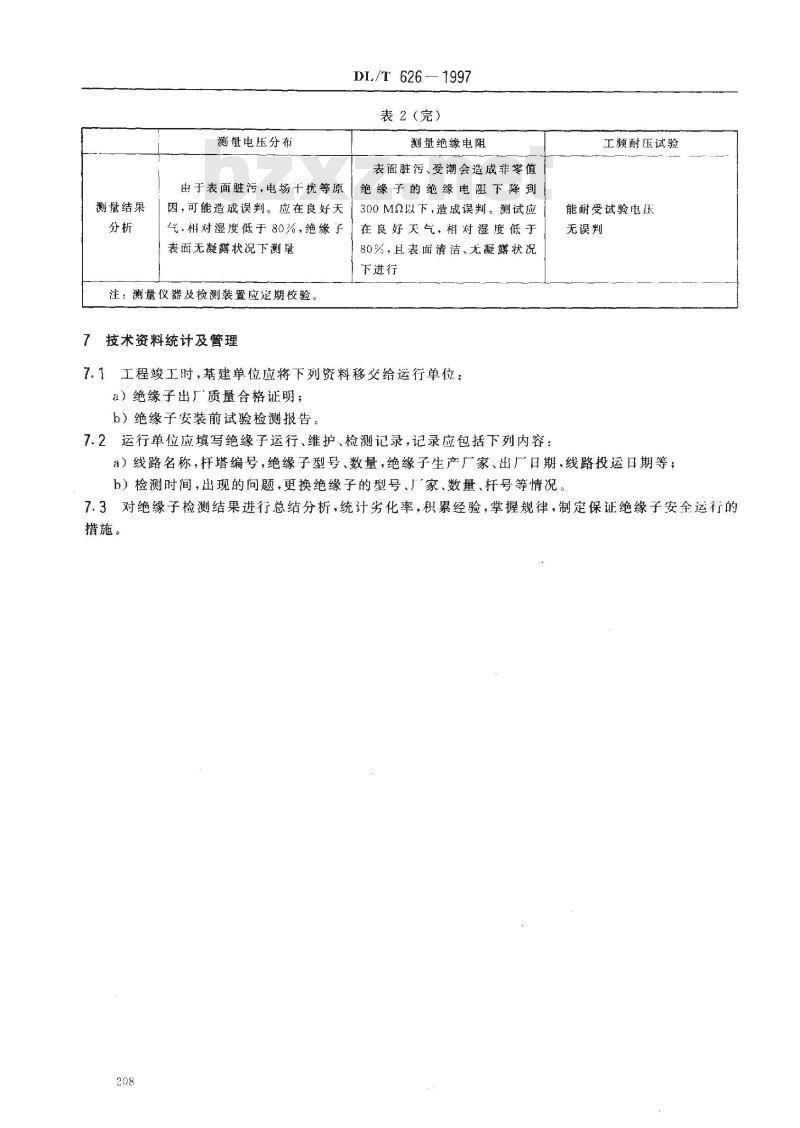

表2（完）
测量绝缘电阻
表面脏污、受潮会造成非零值
绝缘子的绝缘电阻下降到
300M2以下，造成误判，测试应
在良好天气，相对湿度低于
80%，且表面清洁、尤凝露状况
下进行
7.1工程竣工时，基建单位应将下列资料移交给运行单位：a）绝缘子出厂质量合格证明；
b）绝缘子安装前试验检测报告。7.2运行单位应填写绝缘子运行、维护、检测记录，记录应包括下列内容：工频耐压试验
能耐受试验电压
无误判
a）线路名称，杆塔编号，绝缘子型号、数量，绝缘子生产厂家、出厂日期，线路投运日期等；b）检测时间，出现的问题，更换绝缘子的型号、家、数量、杆号等情况。7.3对绝缘子检测结果进行总结分析，统计劣化率，积累经验，掌握规律，制定保证绝缘子安全运行的措施。
DL/T 626 1997

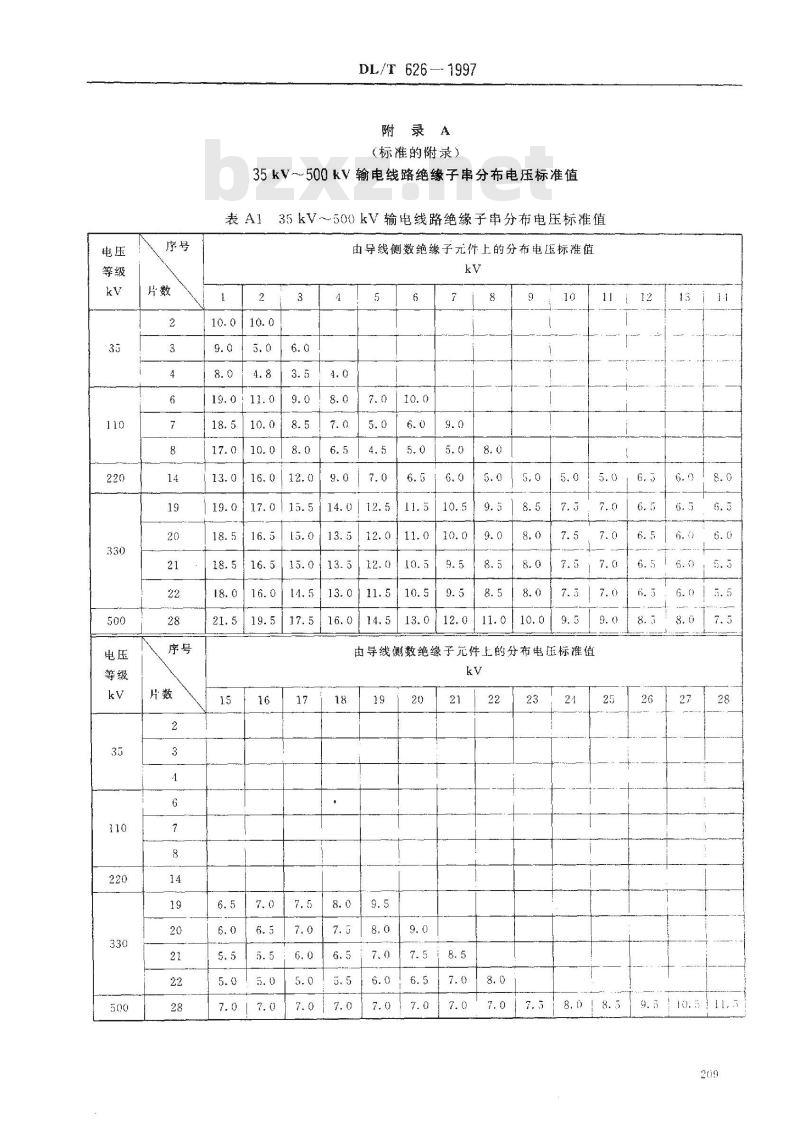

附录A
（标准的附录）
35kV~500kV输电线路绝缘子串分布电压标准值表A135kV~500kV输电线路绝缘子申分布电压标准值由导线侧数绝缘子元件上的分布电压标准值kv
由导线侧数绝缘子元件上的分布电压标准值kv
检测时间
变电所或此内容来自标准下载网
线路名称
检测方法
1电压等级
变电所或
线路名称
运行时间
DL/T 626— 1997
附录B
（标准的附录）
检测和统计表式样
绝缘子检测表
杆号串型
绝缘子1
表B2绝缘子劣化统计表
绝缘子
生产厂家
生产日期
投运或更
换日期
投运或
换日期
运行绝缘劣化绝缘
手数量
学数量
清扫维
护记录
