【国家标准(GB)】 电工电子产品着火危险试验 第9部分：着火危险评定导则 预选试验规程的使用

ICS29.020

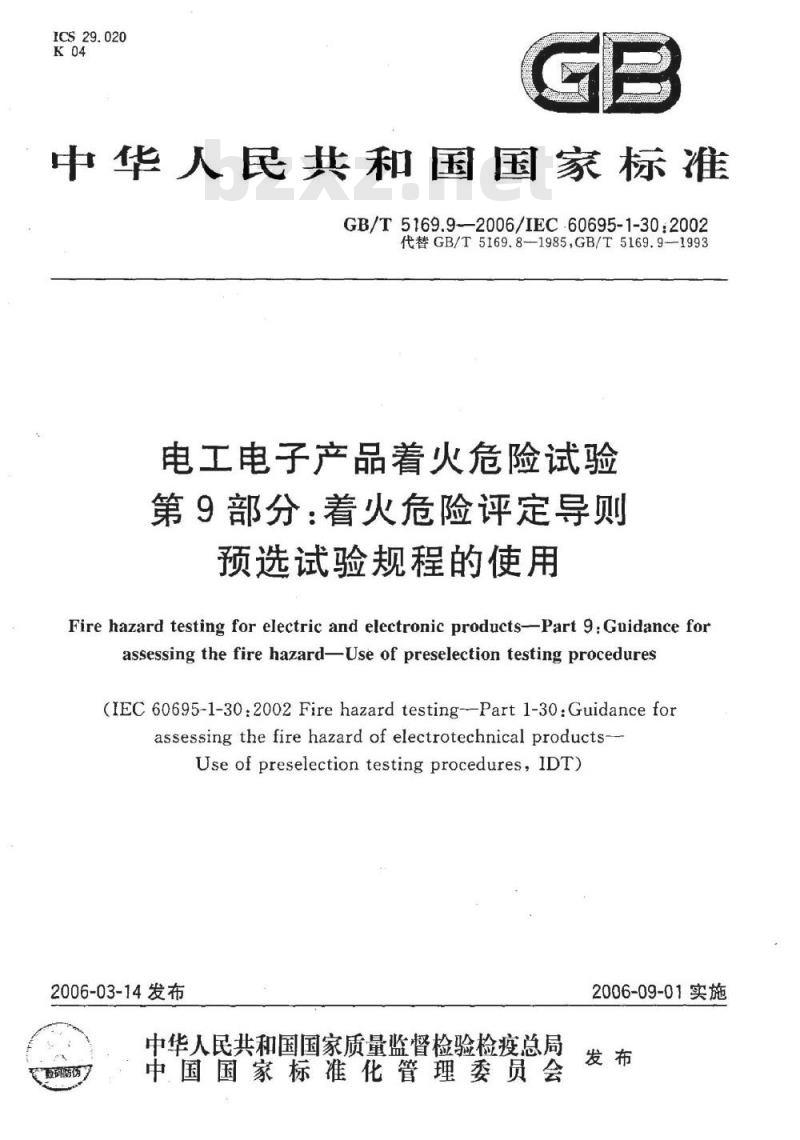

中华人民共和国国家标准
GB/T5169.9-—2006/IEC.60695-1-30:2002代替GB/T5169.8—1985,GB/T5169.9--1993电工电子产品着火危险试验
第9部分：着火危险评定导则
预选试验规程的使用
Fire hazard testing for electric and electronic products--Part 9.Guidance forassessing the fire hazardUse of preselection testing procedures(IEC60695-1-30:2002Firehazard testing--Part1-30:Guidanceforassessing the fire hazard of electrotechnical products-Use of preselection testing procedures, IDT)2006-03-14发布
中华人民共和国国家质量监督检验检疫总局致码防伤
中国国家标准化管理委员会
2006-09-01实施
1范围
规范性引用文件
3术语和定义
产品预选试验设计原则
预选试验的优点和局限性

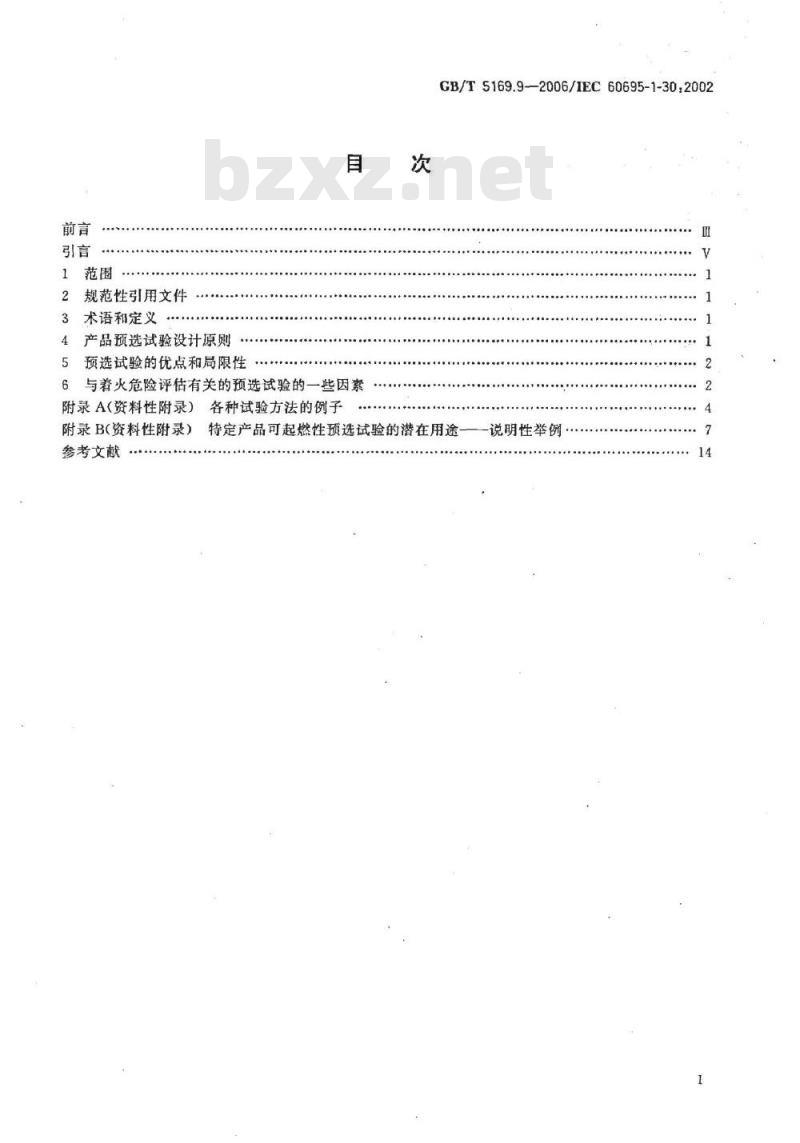

6与着火危险评估有关的预选试验的一些因素附录A（资料性附录）各种试验方法的例子次
GB/T5169.9-2006/IEC60695-1-30:2002附录B(资料性附录）
特定产品可起燃性预选试验的潜在用途参考文献
-说明性举例

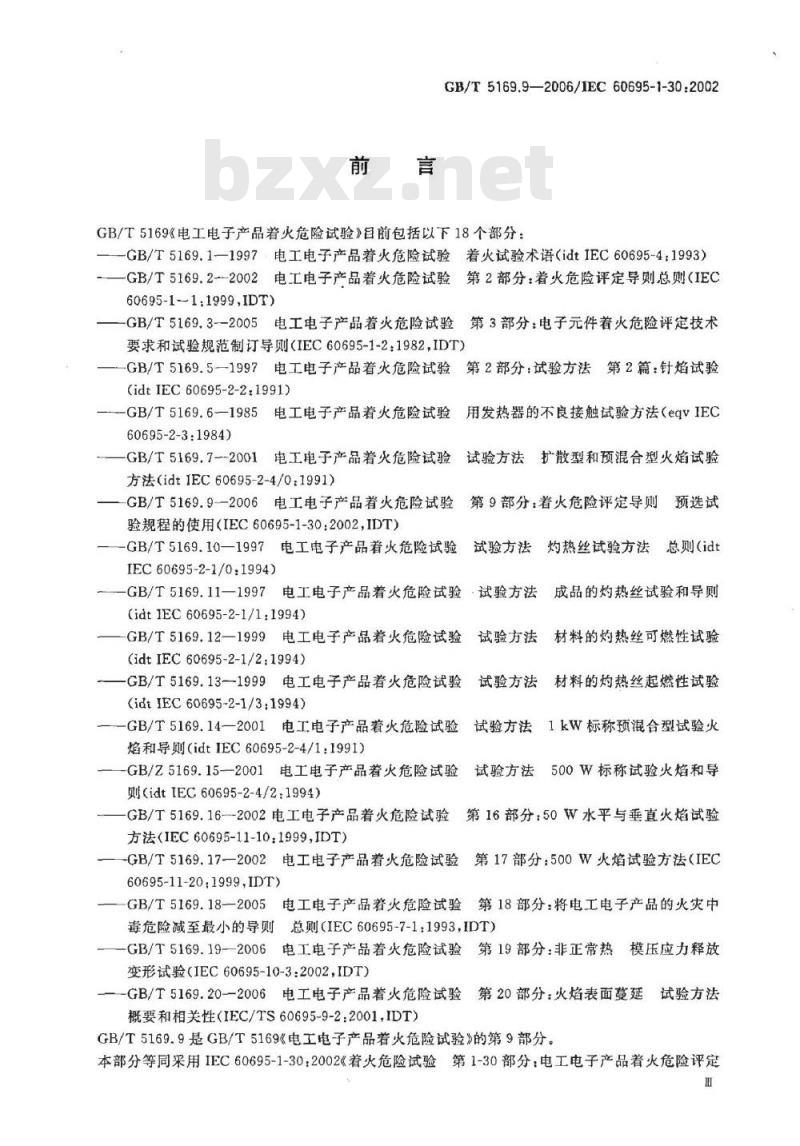

GB/T5169.9—2006/1EC60695-1-30:2002GB/T5169《电工电子产品着火危险试验》目前包括以下18个部分：-GB/T5169.1—1997电工电子产品着火危险试验着火试验术语（idtIEC60695-4：1993）-GB/T5169.2--2002电工电子产品着火危险试验第2部分：着火危险评定导则总则（IEC60695-111999,IDT)
-GB/T5169.3--2005电工电子产品着火危险试验第3部分：电子元件着火危险评定技术要求和试验规范制订导则（IEC60695-1-2：1982，IDT)-GB/T5169.5一1997电工电子产品着火危险试验第2部分：试验方法第2篇：针焰试验(idtIEC 60695-2-2:1991)
-GB/T5169.6—1985电工电子产品着火危险试验用发热器的不良接触试验方法（eqVIEC60695-2-3:1984)
电工电子产品着火危险试验试验方法扩散型和预混合型火焰试验-GB/T5169.7--2001
方法（idtIEC60695-2-4/01991)GB/T5169.9—2006电工电子产品着火危险试验验规程的使用（IEC60695-1-30：2002，IDT）-GB/T5169.10—1997电工电子产品着火危险试验IEC60695-2-1/0:1994)
第9部分：着火危险评定导则
预选试
灼热丝试验方法总则（idt
试验方法
-GB/T5169.11—1997电工电子产品着火危险试验·试验方法
(idtIEC60695-2-1/1:1994)
GB/T5169.12—1999电工电子产品着火危险试验(idtIEC60695-2-1/2:1994)
GB/T5169.13-1999电工电子产品着火危险试验(idtIEC60695-2-1/3:1994)
-GB/T5169.14—2001电工电子产品着火危险试验焰和导则（idtIEC60695-2-4/1:1991）-GB/Z5169.15—2001电工电子产品着火危险试验则(idtIEC60695-2-4/2:1994)
试验方法
试验方法
成品的灼热丝试验和导则
材料的灼热丝可燃性试验
材料的灼热丝起燃性试验
1kW标称预混合型试验火
试验方法
试验方法500W标称试验火焰和导GB/T5169.16--2002电工电子产品着火危险试验第16部分：50W水平与垂直火焰试验方法（IEC60695-11-10：1999,IDT)-GB/T5169.17-2002电工电子产品着火危险试验第17部分：500W火焰试验方法（IEC60695-11-20.1999,IDT)
GB/T5169.18-2005电工电子产品着火危险试验第18部分：将电工电子产品的火灾中毒危险减至最小的导则总则（IEC60695-7-1：1993,IDT）-GB/T5169.19—2006电工电子产品着火危险试验第19部分：非正常热模压应力释放变形试验（IEC60695-10-3：2002，IDT）-GB/T5169.202006电工电子产品着火危险试验第20部分：火焰表面蔓延试验方法

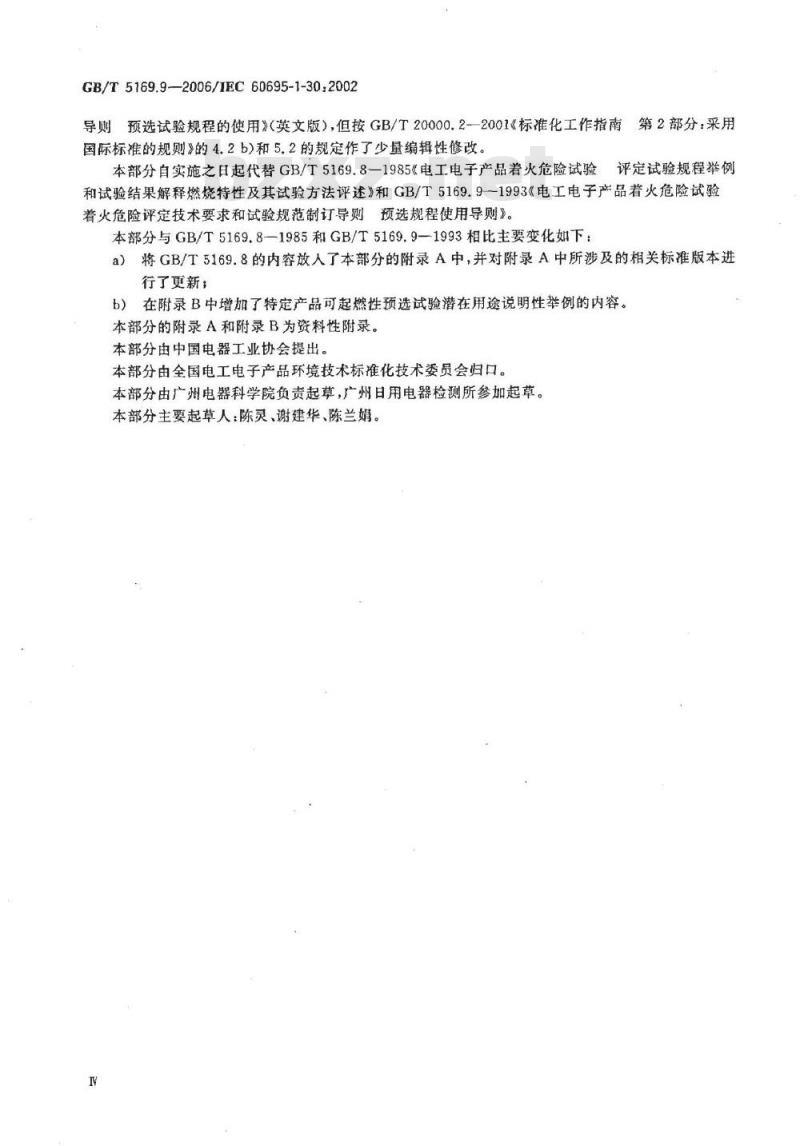

概要和相关性（IEC/TS60695-9-2：2001，IDT）GB/T5169.9是GB/T5169《电工电子产品着火危险试验》的第9部分。本部分等同采用IEC60695-1-30：2002《着火危险试验第1-30部分：电工电子产品着火危险评定GB/T5169.9-2006/IEC60695-1-30:2002导则预选试验规程的使用》（英文版），但按GB/T20000.2—2001《标准化工作指南第2部分：采用国际标准的规则》的4.2b)和5.2的规定作了少量编辑性修改。本部分自实施之日起代替GB/T5169.8—1985《电工电子产品着火危险试验评定试验规程举例和试验结果解释燃烧特性及其试验方法评述》和GB/T5169.91993《电工电子产品着火危险试验着火危险评定技术要求和试验规范制订导则预选规程使用导则》。本部分与GB/T5169.8—1985和GB/T5169.9—1993相比主要变化如下：a）将GB/T5169.8的内容放人了本部分的附录A中，并对附录A中所涉及的相关标准版本进行了更新；
b）在附录B中增加了特定产品可起燃性预选试验潜在用途说明性举例的内容。本部分的附录A和附录B为资料性附录。本部分由中国电器工业协会提出。本部分由全国电工电子产品环境技术标准化技术委员会归口。本部分由广州电器科学院负责起草，广州日用电器检测所参加起草。本部分主要起草人：陈灵、谢建华、陈兰娟。引言

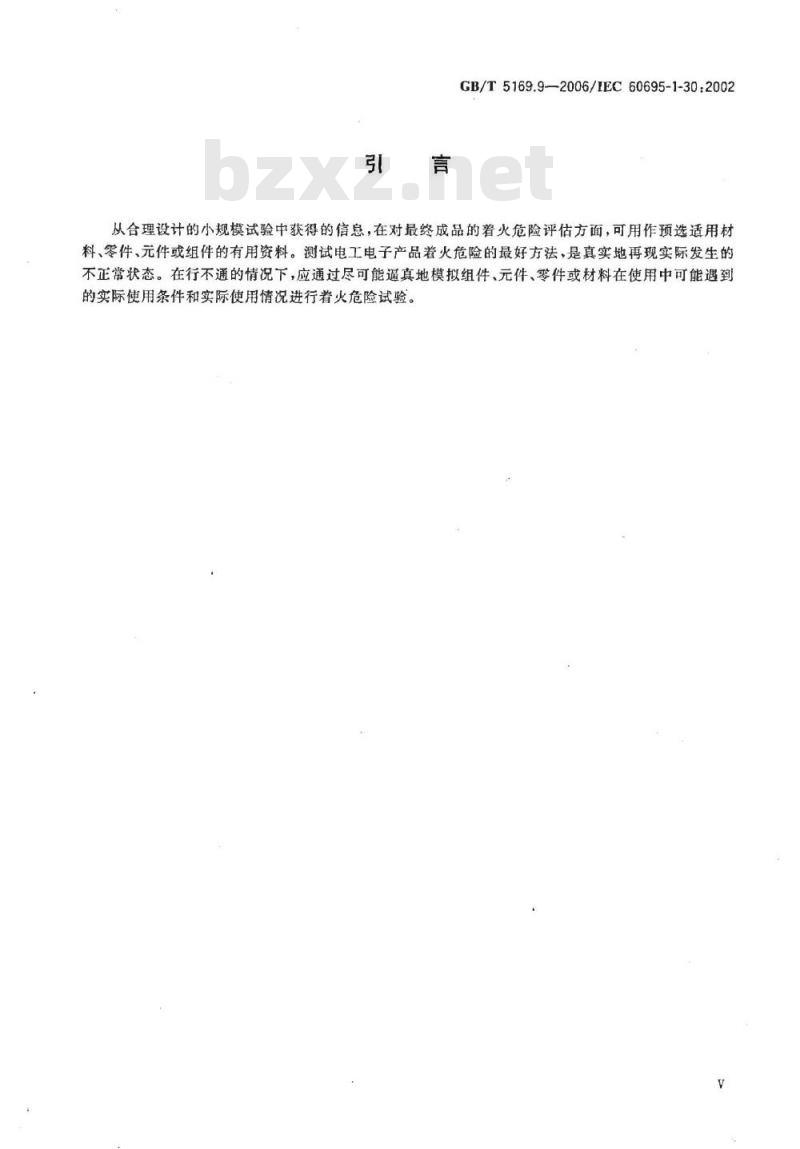

GB/T5169.9-2006/IEC60695-1-30:2002从合理设计的小规模试验中获得的信息，在对最终成品的着火危险评估方面，可用作预选适用材料、零件、元件或组件的有用资料。测试电工电子产品着火危险的最好方法，是真实地再现实际发生的不正常状态。在行不通的情况下，应通过尽可能逼真地模拟组件、元件、零件或材料在使用中可能遇到的实际使用条件和实际使用情况进行着火危险试验。1范围
GB/T5169.9-2006/IEC60695-1-30:2002电工电子产品着火危险试验
第9部分：着火危险评定导则预选试验规程的使用GB/T5169的本部分规定了：
a）预选试验通则；
b）预选着火试验所得数据同用于危险评估的着火试验所得数据相比，其有效性、相关性和局限性的评估导则。
宜优先考虑对最终制成品的着火危险评定试验但是在某些情况下，有关各方也可根据实际原因商定先采用预选试验。
标准化技术委员会的任务之一就是在编写自已的出版物时，凡是适用之处都要利用这些基本安全出版物。
附录A中列出的试验方法举例，包含了在IEC和ISO的国际性试验方法中规定的燃烧特性试验。2规范性引用文件
下列文件中的条款通过GB/T5169的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然面，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
1EC60695-4：2001着火危险试验第4部分：着火试验术语ISO/IEC13943：2000着火安全词汇3术语和定义
IEC60695-4：2001和ISO/IEC13943：2000中确立的及以下术语和定义适用于本部分。3.1
成品试验end-producttest
在有关产品规范中规定的、对装配好准备使用的产品所做的试验。注：成品试验可以是小规模、中等规模或实际规模。3.2
预选（名词）preselection
先于成品检验进行的评定程序，附属于成品试验。3.3
预选试验（名词）preselectiontest有助于预选适用的材料、零件、元件或组件作为检测特定成品的代用件的小规模着火试验。3.4
非正常热（名词）abnormalheat与在正常条件下使用所产生的热累积相加直至引发火灾的那部分热。4产品预选试验设计原则
单独的材料、零件、元件和组件所要求的特性是由其功能以及作为成品一部分的相关要求确定的。1
GB/T5169.9—2006/IEC60695-1-30:2002这些特性的选择和数量视可预见到的合理使用、误用和暴露环境等详情而定。关于预选的材料特性的知识，可从分析对规定试验样品进行标准试验所得到的数据而获知。与预选有关的一些试验的举例见附录A。材料、零件、元件和组件的实际耐火性能受下列因素的影响；试验样品的厚度和其他尺寸；
试验样品的形状、同质性和数量；b)
与其他零件或产品的关联；
材料的成分等；
组装的方法；
罩子、隔板和涂层；
环境暴露的种类和周期；
制造工艺的影响；
起燃源和它们的位置；
散热装置；
传热效果。
因此，评定最终制成品诸多特性的预选规程，需要材料、零件、元件和组件的许多试验数据，应考虑所有的相关因素(环境条件、与其他零件或产品的关联、起燃源等）。附录B给出了预选潜在用途的说明性举例的判定一分析流程图。5预选试验的优点和局限性
5.1优点
符合第4章所述原则的预选试验具有一定的优点：a）简若考虑了协同效应或反协同效应，在以标准试样试验时反应比其他材料好的材料，在加工成产品部件使用时反应也较好。bZxz.net
涉及有关对非正常热和火灾反应的数据，能有助于在设计阶段选择材料、零件、元件和组件。b）
预选试验可用于将着火危险减至最小的决策过程中。对于着火危险评定的适用之处，是可减c
少制成品试验的数量，因而所需要的试验总数也必然减少。d）从预选试验结果得到的分类和分级，可用于规定产品规范中所用材料的基本最低性能。5.2局限性
预选程序也会存在某些局限性：a）应当注意，当用预选试验代替某些制成品试验时，必须具有相当于增大安全裕量的性能等级以确保制成品的良好性能。
b）然而在某些情况下，不能假设在预选试验的结果与产品的真实性能之间存在任何直接关系。c）此外，此类程序可能导致限制创新设计和/或选择经济材料，但这可以通过制成品试验来避免。6与着火危险评估有关的预选试验的一些因素依据对非正常热和着火反应所得结果为基础进行的材料预选，可用在与着火危险评估有关的判定程序中，但只在充分考虑下述的一些有关因素之后使用。可以根据规定的试验并利用必要的阻燃规范和对着火特性的有关反应进行预选。关于预选试验的意义和局限性的最重要的一些因素如下：试验样品的厚度；
b）试验样品的形状和数量：
试验样品的位置和方向；
材料的成分等；
材料、零件、元件和组件的组合及其相互影响；存在防火罩、防火隔板和防火涂层；GB/T5169.9—2006/IEC60695-1-30:2002环境影响和污染效应，例如：温度、老化、通风等效应；材料、零件、元件和组件的制造工艺的影响；起燃源的施加位置；
起燃源的类型和功率；
起燃源的施加时间。
上述因素中，有些可能已被预选试验适当考虑，其他因素可能需要在着火危险评估结果中详细说明。
GB/T5169.9—2006/1EC60695-1-30:2002附录A
（资料性附录）
各种试验方法的例子
本试验方法综述包含了国家标准、IEC国际标准和ISO国际标准中所规定的多种燃烧特性试验的资料。
在有必要开发一项新试验的场合，如果是起草安全标准，就要提及IEC指南104，如果是起草电工电子产品着火危险评定标准，就要提及GB/T5169.2。为了将一些对环境不必要的影响降至最小，还要提及IEC指南109。
以举例提出的本综述不限于仅在标准中规定的试验方法，这是由于在电工电子与其他技术领域之间存在重叠部分，例如建筑材料和结构件或家具和室内陈设品之间，电工电子产品可能占据了较大的外表面之处，或可能经由或穿透建筑部件和结构进行延伸。在这些情况下，某些电工电子产品适用的试验方法，也可以用在ISO负责范围内的其他技术领域中。注：本试验方法综述未必就是预选试验的清单，但可以考虑作为测量燃烧特性的试验举例。A.1可起燃性
下列引用文件与可起燃性有关。GB/T4207一2003固体绝缘材料在潮湿条件下的相比漏电起痕指数和耐漏电起痕指数的测定方法(IEC60112：1979,IDT)
GB/T5169.5—1997电工电子产品着火危险试验第2部分：试验方法第2篇：针焰试验（idtIEC60695-2-2:1991)
在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损的试验方法（IECGB/T6553—2003
605871984,IDT）
IEC60695-2-13：2000着火危险试验第2-13部分：灼热/热丝基本试验方法材料的灼热丝可起燃性试验
ISO871：1996塑料使用风炉测定引燃温度IS01182；2002建筑产品对着火试验的反应不可燃烧性试验ISO2719：1988石油产品和润滑剂闪点的测定潘斯基-马丁斯（Pensky-Martens）闭杯法ISO25922000闪点和燃点的测定克利夫兰得(Cleveland)开杯法ISO/TR10840：1993塑料燃烧特性着火试验开发和使用导则A.2有焰燃烧性
下列引用文件与有焰燃烧性有关。GB/T5169.16--2002电工电子产品着火危险试验第16部分：50W水平与垂直火烙试验方法(IEC60695-11-10:1999,IDT)
GB/T5169.17--2002电工电子产品着火危险试验第17部分：500W火焰试验方法（IEC60695-11-20.1999,IDT)
IEC60249-1：1982印刷电路的基本材料第1部分：试验方法IEC60332-3（所有部分）在着火条件下的电缆试验试验3：立式安装的束电线或电缆的垂直火焰试验
IEC60695-2-12：2000着火危险试验第2-12部分：灼热丝/热丝基本试验方法-材料的灼热丝有焰燃烧性试验方法
GB/T5169.9—2006/IEC60695-1-30:2002暴露于火源的固体非金属材料的有焰燃烧性试验方法目录IEC60707:1999
IEC61144:1992
测定绝缘液体氧指数的试验方法塑料氧指数燃烧特性的测定第2部分：环境温度试验ISO4589-2:19962
ISO4589-3:1996
塑料氧指数燃烧特性的测定第3部分：高温试验ISO9772.2001
泡沫塑料小火焰条件下小试样的水平燃烧特性的测定ISO9773.1998
塑料与小型火焰引燃源接触时易弯垂直薄试样的燃烧特性的测定以下引用文件与发热有关。
ISO1716：1973建筑材料热势的测定ISO5660-1:1993
计方法）
着火试验对火灾的反应第1部分：建筑用产品的热释放率一一（锥形热量以下引用文件与烟有关。
IEC60695-6-31：1999着火危险试验第6-31部分：烟雾遮蔽小规模静态试验一—材料IEC61034-2：1997测定电缆在规定条件下燃烧的烟密度第2部分：试验的程序和要求1SO5659-2：1994塑料烟的产生第2部分：单室试验箱光密度的测定A.5毒性
以下引用文件与毒性有关。
IEC60695-7-50，2002着火危险试验第7-50部分：燃烧产物的毒性毒效的评定：试验设备和试验方法
IEC60695-7-51：2002着火危险试验第7-51部分：燃烧产物的毒性毒效的评定：试验结果的计算和解释
ISO/TR9122-1:1989燃烧产物的毒性试验第1部分：总则ISO/TR9122-2：1990燃烧产物的毒性试验第2部分：测定燃烧产物的急性吸人毒性的生物分析总则（基本原理、标准和方法论）ISO/TR9122-3:1993
燃烧产物的毒性试验第3部分：燃烧产物中气体和蒸气的分析方法ISO/TR9122-41993
燃烧设备）
燃烧产物的毒性试验第4部分：着火模型（用于小规模试验的燃烧炉和ISO/TR9122-5:1993
燃烧产物的毒性试验第5部分：燃烧产物的毒性作用的预测ISO13344：1996燃烧产物致命毒效的测定A.6腐蚀
以下引用文件与腐蚀有关。
ISO11907-2:1995
烟的产生
ISO 11907-3:1998
动态分解方法
ISO11907-4:1998
的动态分解方法
A.7爆炸
以下引用文件与爆炸有关。
烟的产生
烟的产生
燃烧产物腐蚀性的测定第2部分：静态方法燃烧产物腐蚀性的测定第3部分：使用移动式燃烧炉的燃烧产物腐蚀性的测定
第4部分：使用锥形辐射加热器
GB/T5169.9—2006/IEC60695-1-30.2002IEC60079-4：1975爆炸气体条件下使用的电器第4部分：引燃温度的试验方法IEC60079-4A：1970爆炸气体条件下使用的电器第4A部分：引燃温度的试验方法第1次补充
A.8耐火性
评定耐火性的方法不包括在本调查中，因为该内容通常包括成品在标准着火暴露条件下产生的故障。
A.9非正常热
以下引用文件与非正常热有关。GB/T1633—2000热塑性塑料维卡软化温度（VST)的测定(idtISO306：1994）IEC60216（所有部分）电绝缘材料IEC60695-10-2：2001着火危险试验第10-2部分：将非正常热对受火灾影响的电工电子产品的作用降至最小的导则和试验方法用球压试验测试耐热非金属材料制品的方法ISO75-1:1993
ISO75-2:1993
ISO75-3:1993
加强塑料
ISO1782001
ISO 179-1:2000
ISO179-2:1997
ISO180:2000
酸性气体
负载条件下变形温度的测定第1部分：总则塑料
负载条件下变形温度的测定第2部分；塑料和硬橡胶负载条件下变形温度的测定第3部分：高强度热固性层压塑料和长纤维弯曲性能的测定
简支梁(Charpy)冲击性能的测定第1部分：无仪器的冲击试验塑料
简支梁冲击性能的测定第2部分：使用仪器的冲击试验塑料
悬臂梁（Izod）冲击强度的测定以下引用文件与酸性气体有关。IEC60754-1：1994测定电缆材料燃烧期间所放出的气体第1部分：氢卤酸气体量的测定IEC60754-2:1991测定电缆材料燃烧期间所放出的气体第2部分：通过测量pH值和传导率来测定燃烧电缆材料所生气体的酸度B.1总则
附录B
（资料性附录）
GB/T5169.9-2006/IEC60695-1-302002特定产品可起燃性预选试验的潜在用途——说明性举例本说明性举例描述了一种能评估附录A所列IEC和ISO各种试验方法的逻辑程序，用作对一个特定产品的着火性能（可起燃性）这一特定方面而设计适合的预选试验方法的基础。就本说明性举例来说，所选择的产品是一台完整的电视机。B.2引言
本说明性举例利用了在GB/T5169.2中发表的着火危险评估的分析框架，主要是流程图2、图2A和图2C。程序从描述被评估的火情开始，到得出评估结果，如果判定该特定产品存在对火情后果有重要的影响的话，则要详细分析该产品所起的作用。本说明性举例的目的是通过对选定的特定产品评估的最初几个步骤来判定：a）在火情的哪些情况下，着火特性的规定试验是必须的；b）对于这样鉴别的每一项试验，用产品在装配之前的一个或多个单独的元件替代制成品的测试是否令人满意和
c）如果对b)的回答为“是”，则任何现有的IEC和ISO有焰燃烧性试验均可以令人满意地使用于这一目的。
B.3确定适用的预选试验
按本部分的用途对GB/T5169.2中的流程图2进行修改后并重新绘制，见图B,1。在GB/T5169.2中，着火危险评定程序的总示意图在流程图1中阐明，并导出补充的流程图2A至图2F，该总图适用于着火危险的每个部分。本说明性举例对电视机不是全部的着火危险评定程序。因此，由于该图只是用来说明后面的通用程序，因而它只局限于说明可起燃性，只是在该程序的两个步骤中被描述。
GB/T5169.2中的流程图2A和图2C在这里以修改后的格式分别绘制为图B.2和图B.3。对每件确定的起燃火情来说，用火情1图B.4)和火情2(图B.5)来完成对电视机可起燃性和IEC/ISO试验用于预选试验的适应性的实际分析。B.3.1起燃情况
评估两种火情作为电视机起燃的说明性举例。在起因型火情1中，如图B.4所示，因一个过热元件而导致的起燃发生在电视机的内部。主要燃料可能是电路板、电线绝缘或电视机本身。在受害型火情2中，如图B.5所示，起燃发生于外部火源，例如燃烧的废纸篓、一件家具或窗帘。在每个场合起燃的情况都是不同的，这就产生了两种独立的起燃火情。如果该电视机是不可燃的，那么起燃就不会发生，无论产品是否存在其结果是相同的。然而，这种7
