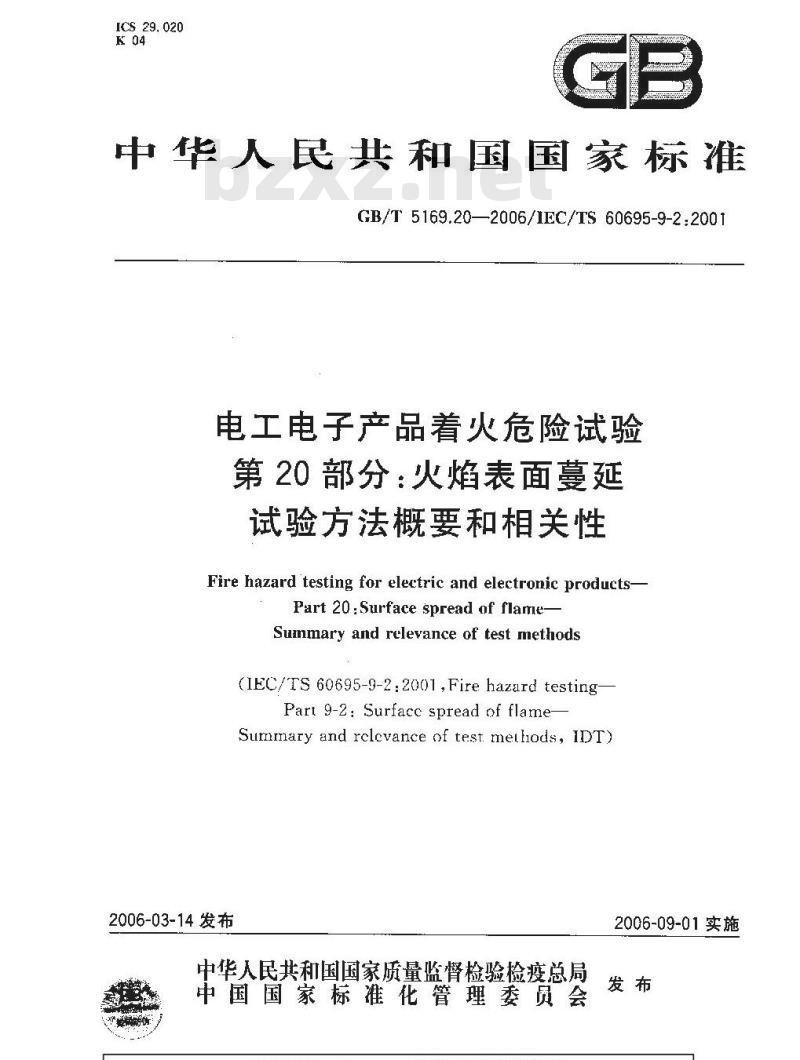

ICS 29.020
中华人民共和国国家标准
GB/T 5169.20—2006/IEC/TS 60695-9-2:2001电工电子产品着火危险试验
第20部分：火焰表面蔓延
试验方法概要和相关性
Fire hazard'testing for electric and electronic productsPart 20:Surface spread of flameSummary and relevance of test methods.(IEC/TS 60695-9-2:2001,Fire hazard testingPart 9-2: Surfacc spread of flame-Sumniary and rclevance of test methods, IDT)2006-03-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-09-01实施
GB/T 5169.20—2006/IEC/TS 60695-9-2:2001目
..+.+...+.+.......
规获性引用文件
3术语和定义
鼠出版的试验方法概要
参考文献
.+.+...+.+..-+++.P.....................r.....r...d..d+....

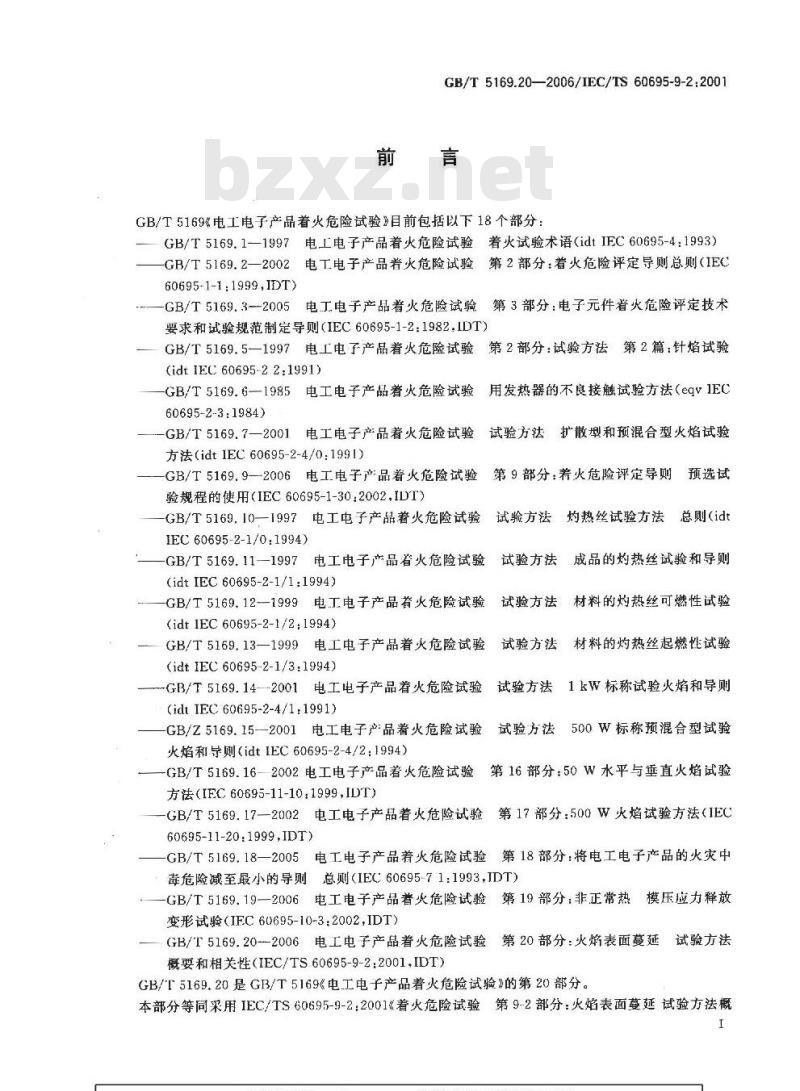

GB/T5169.20—2006/IEC/TS60695-9-2:2001前言
GB/T5169《电工电子产品着火危险试验》目前包括以下18个部分：GB/T5169.1—1997电工电子产品着火危险试验着火试验术语（idtIEC60695-4：1993）-GB/T5169.2一2002电工电子产品着火危险试验第2部分：着火危险评定导则总则（IEC60695-1-1:1999,IDT)
第3部分：电子元件着火危险评定技术-GB/T5169.3-2005电工电子产品着火危险试验要求和试验规范制定导则（IEC60695-1-2：1982.IDT）GB/T5169.5一1997电工电了产品着火危险试验第2部分：试验方法第2篇：针焰试验(idtIEC60695-22:1991)
GB/T5169.6—1985电工电子产品着火危险试验60695-2-3:1984)
电工电子产品着火危险试验
-GB/T5169.72001
方法（idtIEC60695-2-4/0：1991)用发热器的不良接触试验方法（eqvIEC试验方法扩散型和预混合型火焰试验第9部分：着火危险评定导则
-GB/T5169.9—2006电工电子产品着火危险试验预选试
验规程的使用（IEC60695-1-302002，IDT）-GB/T5169.10—1997电工电子产品着火危险试验金试验方法灼热丝试验方法
总则（idt
IEC 60695-2-1/0:1994)
GB/T5169.11—1997电工电子产品着火危险试验(idt IEC 60695-2-1/1:1994)
GB/T5169.12--1999电工电子产品着火危险试验(idtIEC60695-2-1/2.1994)
GB/T5169.13—1999电工电子产品着火危险试验(idt IEC 60695-2-1/3:1994)
-GB/T5169.14—2001电工电子产品着火危险试验(idt IEC 60695-2-4/1:1991)
GB/Z5169.15—2001电工电子产品着火危险试验火焰和导则（idtIEC60695-2-4/2：1994）GB/T5169.16-2002电工电子产品着火危险试验方法（IEC60695-11-10：1999,IDT)成品的灼热丝试验和导则
试验方法
材料的灼热丝可燃性试验
试验方法
材料的灼热丝起燃性试验
试验方法
试验方法1kW标称试验火焰和导则试验方法
500W标称预混合型试验
第16部分：50W水平与垂直火焰试验-GB/T5169.17—2002电工电子产品着火危险试验第17部分：500W火焰试验方法（IEC60695-11-20.1999,IDT)
GB/T5169.18—2005电工电子产品着火危险试验第18部分：将电工电子产品的火灾中毒危险减至最小的导则总则（IEC60695-7-1:1993,IDT）-GB/T5169.19—2006电工电子产品着火危险试验第19部分：非正常热模压应力释放
变形试验（IEC60695-10-3：2002，IDT)GB/T5169.20--2006电工电子产品着火危险试验第20部分：火焰表面蔓延试验方法概要和相关性（IEC/TS60695-9-2：2001，IDT）GB/T5169.20是GB/T5169电工电子产品着火危险试验》的第20部分。本部分等同采用IEC/TS60695-9-2：2001《着火危险试验第9-2部分：火焰表面蔓延试验方法概I
GB/T 5169.20—2006/1EC/TS 60695-9-2:2001要和相关性》（英文版）供按GR/T20000.2--2001标准化工作指南第2部分：采用国际标准的规则》的4.2b)和5.2的规定作了少量编辑性修改。本部分由中国电器工业协会提出。本部分由全国电工电子产品环境技术标推化技术委员会归口。本部分由广州电器科学研究院负责起草。本部分主要起草人：陈灵。
GB/T 5169.20-—2006/IEC/TS60695-9-2:2001引言
由于火灾产生热量（热效危险）、毒性和腐蚀性气体、烟雾（非热效危险），会对生命和财产构成严重威胁。着火危险随着火焰前端移出起燃区域而增加，从而导致最终可能引起轰燃的完全燃烧。这是建筑物火火中典型的火情。
由于火焰和外部热源产生的热量而使材料表面上产生热解前沿，导致在火焰前沿的前面发生超出越燃区域火焰表面蔓延。
火焰表面蔓延的速率是火焰前端通过的距离除以经过该距离所用的时间。火焰表面蔓延的速率取决于这样一些凶素：例如外部供给的热量和/或超出起燃区域的燃烧材料的火焰产生的热量及易燃程度（包括起燃温度、密度、比热、材料的导热率）。火焰提供的热量取决干放热率、样品方位、空气流速以及相对于火焰表面蔓延方向的气流方向。一般来说，材料表现出以下火焰表面蔓延特征之一：a）无传播：起燃区域之外无火焰传播；b）减速传播，火焰传播在到达材料表面的末端之前停止：）传播：火焰传播超出起燃区域并覆盖了材料的整个表面。用于描述火焰表面蔓延特征的那些材料属性，与表面预热和热解、蒸气的产生、蒸气和空气的混合、起燃、混合物的燃烧及热量产生和燃烧产物有关。用阻燃剂和表面处理来降低火焰表面蔓延。评估材料的火焰表面蔓延特征需要考虑的因素是：a）火情（垂直/水平、通风等）；b）测量方法：
所得结果的使用和解释。
其他重要的特征，如可起燃性、烟雾遮蔽、燃烧产物的毒性和腐蚀性，被GB/T516和IEC60695系列的其他部分所覆盖。
GB/T5169.20—2006/1EC/TS60695-9-2:2001电工电子产品着火危险试验
第20部分：火焰表面蔓延
试验方法概要和相关性
GB/T5169的本部分介绍了用天测定电工电子产品或其所用材料表面火焰蔓延的各种试验方法的概要。
本部分陈述丁当前各种
了特殊的说明。
标准化技术委员会
出版物
规范性引用文件
是适用之处都要利用这些基本安全就是在编写自已的出版物时，凡下列文件中的条款通过GB/T51
件其随后所有的
协议的各方研究是
部分。
GB/T 5169.
I1EC60695-9
（不包抵助误
本部分的引
用而成
部分的条款
内容或修订版的不适用
使用这些文件
的最新版本，凡是不注日期
电工电子产品着火危险试
着火危险试验
IEC导则104
ISO/IEC139
术语和定
本部分·然面
凡是注日期的引用文
根据本部分达成
的引用文件其最新版本适用于本火试验术语（idtIEQ606954：1993）9-1
部分，火焰表面
蔓延总则
安全出版物的编写租
安全出版物气团体安全出版物的便用ka
GB/T 5169. 1
已出版的试验方法概
消防安全
ISO/IEC
本概要不能用来替代那气
4.1小规模燃烧试验
3：2000中确立的术语和定义适用于本部分。394
一有效的引用文件的已出版标准。许多小规模试验在世界范围内使用。多数常用方法的目录在此给出。4.1水平和垂直燃烧试验
可以得到一系列标准试验火焰，包括一定范围的功率和试验方法。4.1.1.1目的和原理
这些试验方法涉及固体电绝缘材料，并打算用作当这些材料暴露于起燃源时其性能的初步指示。试验结果可用来检验材料特性的一致性并指示出绝缘材料的研制进展情况以及各种材料的对比和分类。
4.1.1.2试样
相对小的试样为长125mtn.宽13mm、厚不大于13mm4.1.1.3试验方法
这些试验涉及把一个起燃源施加到一个水平或垂直的试样上并测量燃烧长度或燃烧速率。GB/T 5169.20—2006/IEC/TS 60695-9-2:20014.1.1.4重复性和再现性
试验数据在 GB/T 5169.162002[1]的附录A和附录 B及 GBT 5169.172002[2]的附录 A中可以得到。
：4.1.1.5试验数据的相关性
这些试验方法用丁材料的预选、质量控制和品评估。它们不适用丁评估设备所有项目的着火特性和着火危险，因为绝缘系统的大小,设计和对临近金属部件的热传递等，较大地影响了所用电气绝缘材料的可燃性。
4.1.1.6相关标准
GB/T 5169.16—2002E1]
GB/T 5169. 172002[2
IEC 60707:1999[3
4.1.2电缆垂直燃烧试验——A
4.1.2.1目的和原理
该试验方法规定厂一个在着火条件下测试单根垂直电线或电缆的方法。将垂直的试样在合适的试验箱中暴露于气体燃烧器并测量其损坏性传播。由于便用延缓火焰传播并符合该标维要求的绝缘线或电缆，本并不足以在所有安装条件下来阻止火焰传播，因此建议在火焰传播风险很高的区域，例如长期垂直运行的成束电缆，还应采取特殊的安装预防措施。
这个规定的试验方法不适用于测试直径小于0.8III或截面小于0.5 I1m的细导线·因为在试验完成之前导线会熔化。该标准包括符合性要求。不能假定四电缆试验样品符合该标准中所要求的性能，成束电缆就会表现出相似的特性。4.1.2.2试样
试样是：-股长度为600mm士25mm的成品电线或电缆，4.1.2.3试验方法
在一个三面金属隔板中用两个支架将试样保持在垂自位置。用校推过的燃烧器点燃试样，连续地施加火焰达一段时问，该时问与试样的外径有关。记录试样被损坏的长度，4.1.2.4重复性和再现性
没有可利用的数据。
4. 1.2.5试验数据的相关性
该方法是通过测量烧焦长度来确定燃烧的程度。4.1.2.6相关标准
GB/T18380.1—2001L4
4. 1.3电缆垂直燃烧试验——B
4.1. 3.1目的和原理
当垂直燃烧试验A规定的方法不适用于在火焰施加期间可能会熔化的某些细导线时，该试验方法规定了在着火条件下测试小直径绝缘电线的方法。将垂直的试释在无气流的试验箱中暴露于一个气体燃烧器并测量其损坏性传播。
该标难包括符合性的要求。
使用符合该标准的绝缘线，本身并不足以在所有安装条件下阻止火焰传播。当传播的风险很高时，例如成束电缆长期垂直行，不能假定因电缆试验样品符合该标推中所要求的性能，成束电缆就会表现出相似的特性。
4.1.3.2试样
试样是一条经处理的铜线或电缆：长 600 mm125 mm,固体铜导体的直径为 0,4 mm~0.8 mm,标2
推导线的横截面积为0.1 mm~0. 5 mm2。4.1.3.3试验方法
GB/T5169.20—2006/IEC/TS60695-9-2:2001在三面金属隔板内用两个支架将试样保持在垂直位置。在试样的下部施加5N/mm2的负载。用经校推的燃烧器点燃试样，连续施加火焰最长时问为205，之后记录试样被损坏的长度。4.1.3.4重复性和再现性
没有可利用的数据。
4.1.3.5试验数据的相关性
该方法是通过测量烧焦长度来确定燃烧的程度。4.1.3.6相关标准
IEC60332-2:198915]
4.1.4飞机材料垂直燃烧试验——C4. 1. 4. 1目的和原理
FAR25.869:19996]给出了对电气系统元件的各种要求。安装在飞机机身任-区域的电线和电缆上的绝缘体，当按照FAR25附录F第1部分中所描述的一个60°本生灯燃烧器试验进行测试时，应自动熄灭
对乘务员舱和乘客舱中使用的材料和部件的各种要求在FAR25.853：1999[]中给出。当按照FAR25附录F第1部分中所捕述的一个垂直本生灯燃烧器试验进行测试时，电气导管应自动熄灭。4.1.4.2试样
垂直本生灯试验的试样的尺寸至少为宽50mm，长30.5mm，除非飞机上实际便用的尺寸还要小。试样厚不应大于适合飞机使用的最小厚度。60°本生灯试验的试样是一段电线或电缆。标准规格应与飞机上使用的一·致。4.1.4.3试验方法
这些试验包括把·个起燃源施加到60°或垂直的试样上，然后测量或记录燃烧时间、燃烧长度和滴落物的燃烧时间（如果有的话）。对电气导管施加火熔12%，对电线电缆施加火烯30%。4.1.4.4重复性和再现性
没有可利用的数据。
4.1.4.5试验数据的相关性
这些试验方法主要用于航空工业中轻型装置的材料的预选、质量控制和产品评估。4. 1. 4. 6 相关标准
FAR 25:1999[6]
4.1.5公路车辆材料的水平燃烧速率4. 1. 5, 1目的和原理
该试验方法是用于测定公路车辆的车厢使用的材料的水平燃烧速率。它用于测定灭焰是否熄火以及火焰通过被测距离所需要的时问。该标准包括符合性的要求。
4.1.5.2试样
试样的尺寸为：356mm×100mm×mm，厚度d与被测产品厚度一致，但不应大于13mm。4.1.5.3试验方法
试验期间，应对至少5个水平安装在专用燃烧室内的规定试样夹中的试样进行试验。气体燃烧器是-个9.5mml的本生灯。火焰高度是38mm，燃烧器顶部在试样底边下面19mm处。测量燃烧速率B.测量单位为mm/min。
在一个燃烧室内，将试样夹持在U形夹具中，并暴露在规定的低能量火焰的作用下达15，且火焰3
GB/T5169.20—2006/IEC/TS60695-9-2:2001施加在试样的自由端。
4.1.5.4重复性和再现性
没有可利用的数据。
4.1.5.5试验数据的相关性
大部分汽车制造商需要将本试验应用于内部材料。4.1.5.6相关标准
ISO3795:1989[7]
4.2大规模燃烧试验
许多大规模燃烧试验在世界范围内使用，尤其针对电缆的燃烧特性。这里给出了最常用的方法。4.2.1电缆垂直燃烧试验
目的和原理
该试验是用于评估绝缘导体电缆的阻燃性试样暴露在规定的电炉形成的势环境中CHE
4.2.1.2试样
每个试样是由
应小于1600mm。
试样是一段（多
4.2.1.3试验方法
并且带有
多根芯线或电缆
电构成
线、电力、通信或光纤电缆
要测量垂直试样的损坏程度。在通风的试验箱中将个起燃火焰
根据被测的芯线或电缆的直径来确定，其长度不试验在玻璃箱行。玻璃箱是由轴对称安装在玻璃箱顶部的进行通风的。校准
任何可燃的燃烧产
校准电炉，使
系统以（120士1
mm、直径25mm的
用两个套筒钩把试样保持在拉紧状开关。
送1min，之
10min后断开折
一个排气扇和侧面底部的两个狭缝的流速通过电炉的中心。两个丙烷然烧器用来点燃圆柱体内部的温变
达到（3.3士9.1)F/s。
燃引燃火焰，并把电炉放在试验位置，接通排气系统的次接通。
要，允许试样在一段时何信熄灭。然后记录试样的损坏长度。
4.2.1.4重复性和再现性
没有可利用的数据
4.2.1.5试验数据的相关
该试验方法用于测定烧集段的长4.2.1.6相关标准
NFC32-070.2001[8]
4.2.2电缆垂直燃烧试验（钢梯）后
断开电炉。熄灭引燃火焰，如果必一些国家标准或国际标准以该方法为基础[9]、L10]、L11]和[12]。目的和原理
该试验方法用于评估垂直安装的电缆的火焰表面蔓延。将电缆垂直安装在钢梯上，并用气体燃烧器或电炉点燃电缆。测量火焰蔓延、熔化和/或烧焦长度。4.2.2.2试样
试样是多段电源、通信或光纤电缆。4.2.2.3试验方法
用放置在垂直电缆钢梯底部的丙烷气体燃烧器或电炉点燃适当捆扎布置的试样。根据选定的试验方法，测量可见的火焰蔓延、熔化或烧焦长度。4
4.2.2.4重复性和再现性
没有可利用的数据。
4.2.2.5试验数据的相关性
GB/T5169.20-2006/IEC/TS60695-9-2:2001些国家用这些试验方法测定火焰蔓延或（用于描述火焰蔓延的）烧焦长度由这些试验得到的数据可作为评估对总着火危险所起的作用的输人数据，还可用于研究和产品开发。
4.2.2.6相关标准
各种垂直钢梯试验方法的概要和对照见表1。表1各种垂直钢梯试验方法的概要和对照IEEE383
［13]
T-29-20
UL1581
［14]
燃烧器功率
kw（近似）
火焙施加时
间min
备用能源
燃烧器布置
燃烧器角度
钢梯长度/m
钢梯宽度/m
试样长度/m
试样宽度/m
及安装方式
需要捆扎的
规定的试验
要求的空气
要求的试验运
行次数
市（oily
CSA-FT4
仅是前端
无可用
无可用
仅是前端
若直径小
IEEE1202
艾居前装
若直径小王
>0.17m/s0.65m/s
仅是前端
UL1685
向上20°
仅是前端
60332-3-10
.5或0.8
0.30/0.60
前端或
前后端
20-00/2
［23]
之前和之后
前后端
若直径小于若CSA小于暗装（平装），13mm
无间隔
0.08m/s0.167m/s
GB/T 5169.20—2006/IEC/TS 60695-9-2:20011EEE383
UL1581
自末端算起的
最人烧焦长
T-29-520
CSA-FT4
表1(续）
IEEEJ202
UL1581
CSA-FT4
60332-3-10
20-00/2
［23]免费标准下载网bzxz
2该版本与UL1581--起使用，等同ASTMD5424［19]和ASTMD5537「207只足ASTM微有故障标准。L该版本与CSA-FT4--起使用，等同于ASTMD5424[19_和ASTMD5537[20.只是ASTM没有故障标准。底部上,方的高度，自试样表面起的距离 仅对 IEEE 383 版本有效,对 UL 1581 版本无效。e该尺寸在UJI.1581 版和中是457 mm，」分别对应试样的两个不同尺小。K 心类吋间是 20 min,A 类和 B类尼 40 min，h取决于电缴负载总量。
i1.5 m的烧焦长度是从赭烧器的水平预点起测量，i电烘箱，两个金属辐射板(500 mm×500 mm),无火焰。k 起燃源是放在离电缆表面个最小的距离的一个电烘箱。1参号IFC60332-3有关部分进行安装mBS685322提出该试验，例外的是按照一系列公式准备试样，在这些公式中测定试验排列特性中所用的唯一参数是最小电缆直径。电缆束的间隔要保证电缆束中心间的匣离等于两倍的标称电缆束直径：4.2.3电缆垂直燃烧试验（升降机）4.2.3. 1目的和原理
该方法用于评估经过升降桃并的楼层之间的火焰。垂直安装电缆并用气体燃烧器点燃。火焰蔓延被直观地监控，和通过对上一层楼板的温度测量来监控。
4.2.3.2试样
试样是多段电力，通信或光纤电缆。4.2.3.3试验方法
将试样垂直安装在一个模拟升降机井上并用丙烷气体燃烧器将其点燃。监控可见的火焰蔓延和试验箱上部的温度。
4.2.3.4重复性和再现性
没有可利用的数据。
4.2.3.5试验数据的相关性
该试验方法用于测定火焰蔓延或温度上升，以便规定相应的要求。由这些试验得到的数据可以作为评估对总着火危险所起的作用的输人数据，还可用于研究和产品开发。
4.2.3.6相关标准
UI 1666:1997[24]
4.2.4电缆水平火焰蔓延试验
一些国家标推是以该方法为基础的。6
4.2.4.1目的和原理
GB/T 5169.20—2006/1EC/1S 60695-9-2:2001该试验方法提供了对打算用于水平隐蔽空间的电缆其火焰表面蔓延的测量。点燃试样并测量火焰的表面蔓延。4.2.4.2试样
试样由多段电缆构成。这些试样通常是数宁通信电缆或光纤电缆。4.2.4.3试验方法
将试样并排布置呈单层形式，跨越梯子的全部跪度并用气体燃烧器点燃。通过测量火焰前端穿越以一定归离问隔并的那些窗口的移动距离来测定火焰表面要延。试验的持续时间是20min。
4.2.4.4重复性和再现性
多个试验室之间进行的罗宾(Rohin)评估试验正在进行中。4. 2. 4. 试验数据的相关性
在加拿大，美国和墨西哥，该试验方法用来测定火焰蔓延，以便规定相应的要求。由这些试验得到的数据可作为评估对总着火危险所起的作用的输入数据，还可用于研究和产品开发
4.2.4.6相关标准
NFPA 262.1994[25]
UL 910:1998[26]
