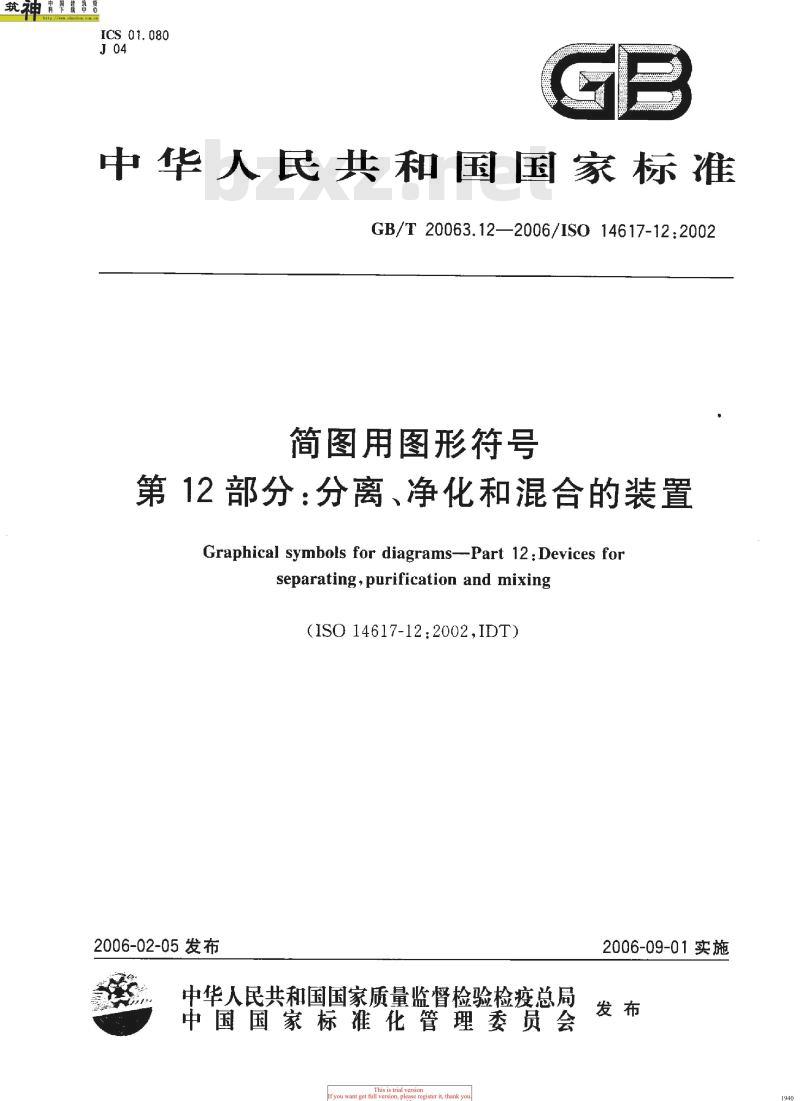

ICS 01.080
中华人民共和国国家标准
GB/T 20063.12—2006/IS0 14617-12:2002简图用图形符号
第12部分：分离、净化和混合的装置Graphical symbols for diagrams--Part 12 : Devices forseparating, purification and mixing(ISO 14617-12:2002,IDT)
2006-02-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-09-01实施
筑神术界装节您

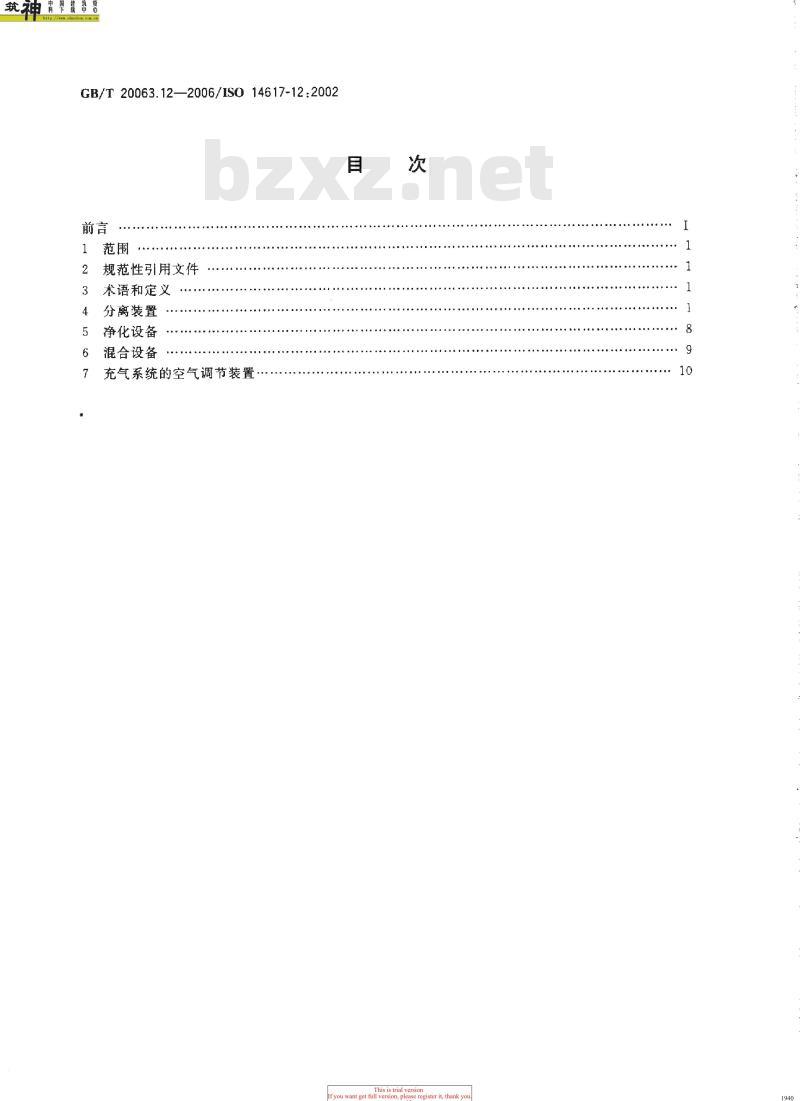

GB/T 20063.12—2006/ISO 14617-12 :2002前言
规范性引用文件
术语和定义
分离装置
净化设备
混合设备
充气系统的空气调节装置
筑神霖界斐樂您

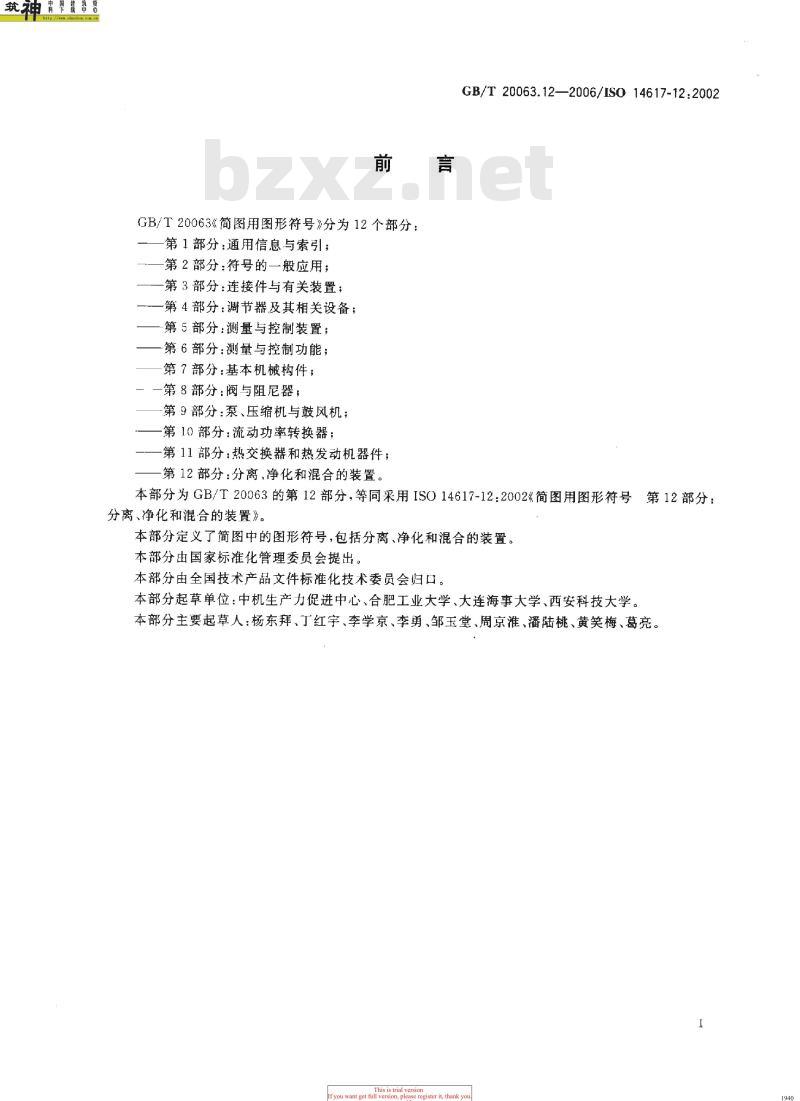

GB/T20063《简图用图形符号》分为12个部分：第1部分：通用信息与索引；
第2部分：符号的一般应用；
第3部分：连接件与有关装置；
一第4部分：调节器及其相关设备；第5部分：测量与控制装置；
第6部分：测量与控制功能；
第7部分：基本机械构件；
一第8部分：阀与阻尼器；
第9部分：泵、压缩机与鼓风机；第10部分：流动功率转换器；
第11部分：热交换器和热发动机器件：第12部分：分离、净化和混合的装置，GB/T20063.12—2006/IS014617-12:2002本部分为GB/T20063的第12部分，等同采用ISO14617-12：2002《简图用图形符号第12部分；分离、净化和混合的装置》。
本部分定义了简图中的图形符号，包括分离、净化和混合的装置。本部分由国家标准化管理委员会提出。本部分由全国技术产品文件标准化技术委员会归口。本部分起草单位：中机生产力促进中心、合肥工业大学、大连海事大学、西安科技大学。本部分主要起草人：杨东拜、丁红宇、李学京、李勇、邹玉堂、周京准、潘陆桃、黄笑梅、葛亮。ouwantg
筑神界装帮宝

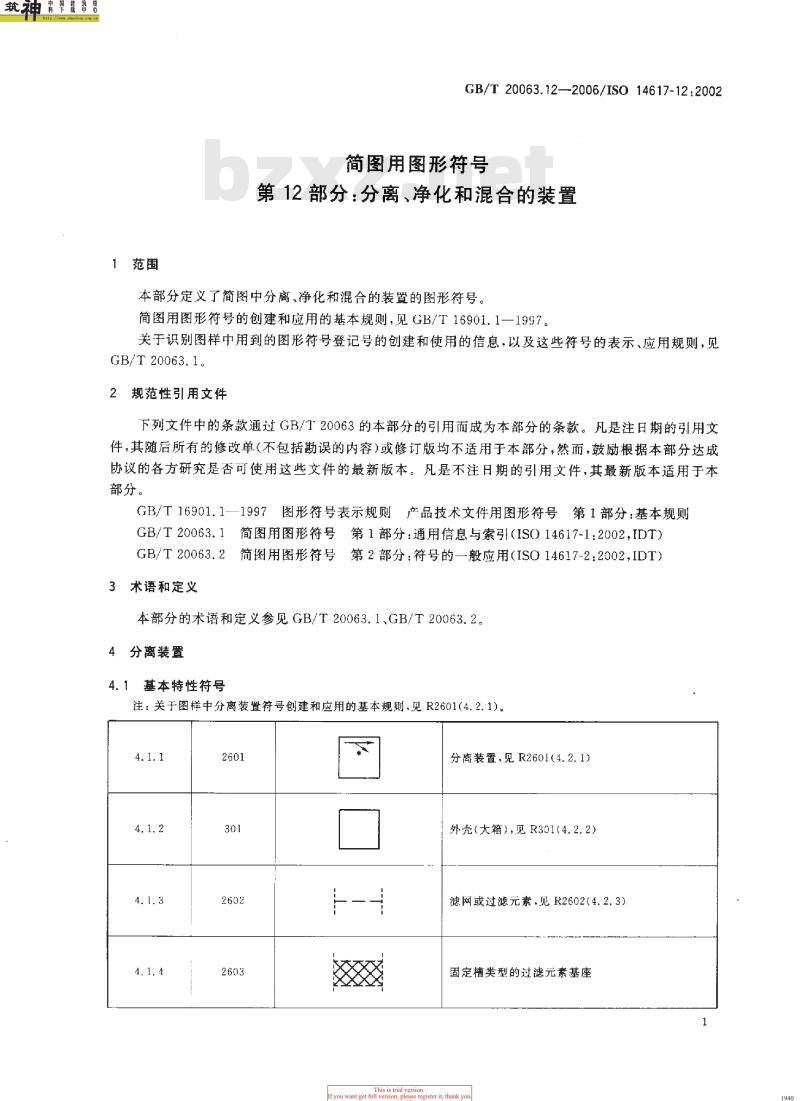

1范围
GB/T20063.12—2006/ISO14617-12:2002简图用图形符号
第12部分：分离、净化和混合的装置本部分定义了简图中分离、净化和混合的装置的图形符号。简图用图形符号的创建和应用的基本规则，见GB/T16901.1一1997。关于识别图样中用到的图形符号登记号的创建和使用的信息，以及这些符号的表示、应用规则，见GB/T 20063.1。
2规范性引用文件
下列文件中的条款通过GB/T20063的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则GB/T20063.1简图用图形符号第1部分：通用信息与索引（ISO14617-1：2002，IDT）GB/T20063.2简图用图形符号第2部分：符号的一般应用（ISO14617-22002，IDT）3术语和定义
本部分的术语和定义参见GB/T20063.1、GB/T20063.2。4分离装置
4.1基本特性符号
注：关于图样中分离装置符号创建和应用的基本规则，见R2601（4.2.1）。4.1.1
分离装置，见R2601(4.2.1)）
外壳（大箱），见R301（4.2.2）滤网或过滤元素，见R2602（4.2.3）固定槽类型的过滤元素基座
筑神霖界发节您
GB/T20063.12—2006/IS014617-12:20024.1.5
4.24.1中符号的应用规则
4.3具有附加含义的符号
非固定槽类型的过滤元素基座
盘形刮刀
隔离板，例如：冲击板
离心机转子，见R2602（4.2.3）喷嘴
分离装置的符号可以由符号2601(4.1.1)创建，如果需要，表达附加信息的适当符号将代替星号，也可以由符号301（4.1.2)表达外壳（大箱），并用一个适当的符号表达外壳或容器中的元素
还可能用其他形状的图形诸如长方形或圆柱形。如果有必要表达某种功能或与壳体形状相关的性能时，应该使用具体形状的图形，例见X2617（4.5.17）只有当壳体对于主要功能是非常重要时，才使用符号。例如，对于密封防尘、或防止接触运动或带电部件等就没有必要用符号来表达。但如必要，外壳的性质将被说明，例如，是否是导热材料
如果部件的形状影响功能，符号将画成带有别的形状未指定方向的旋转运动，见R248（4.4.1）单向环形运动，见R248（4.4.1)和R249(4.4.2）气旋型
电容型
电磁型
antget
筑神霖界发节您
4.3中符号的应用规则
4.5应用示例
GB/T20063.12—2006/IS014617-12:2002永磁型
热交换型
电热型
炉火型
化学型
生物型
离子交换型
符号可以画两次，使它们位置相邻，这样表示比用单个符号表示具有更快的速度，例如：X249(2-7.5.4)
符号可以与机械链接符号交叉，并且可以理解成它是位于机械链接之前，例如：X249(2-7.5.4)和X250(2-7.5.5)
同样，符号可以和表示连接零件的符号邻接。例如：X251（2-7.5.6）为了避免两个可互换的符号混淆，在第一种方法中，表示连接的两个符号应该有足够的距离，第二种方法中，符号不能与机械链接符号交叉301,2602
301,2602
254.301,2602
vou want get f.
滤网、筛子、滤器
滤网，带有旋转鼓的滤器
筑神术界装节您
GB/T 20063.12--2006/1SO 14617-12:20024.5.4
254,301,2602,2605
241,301,2602
301,2602
301,2602,2037
301,2013,2602
301,2603
301,2604
f you want get fu
滤网，带有旋转鼓和刮刀的滤器振动式滤网和滤器
袋式滤器，蜡烛式滤器，叶片式过滤器，过滤筒带有喷雾器的滤器
带式过滤器，滚转式滤器
固定槽类型的过滤器基座
非固定槽类型的过滤器基座
wwervndfco
筑神术界装节您
301,2602,2607
301,2602
301.2302,2602
301,402,2602
301,2606
301,2607
301,2101,2607
f you want get fi
ervndf
GB/T 20063.12—2006/ISO 14617-12:2002压滤器
通过活塞、螺丝、平板或薄膜压缩的滤器真空净化器
离心式过滤器
圆盘、平板分离器
沉降式分离器bzxZ.net
有废弃物出口可以排污的沉降式分离器5
筑神霖界樂您
GB/T 20063.12—2006/ISO 14617-12:20024.5.18
301,2621
301,402,2608
301,402.2608
301,2037
301,405
301,254,2602
301,405,2037
f you want get fu
ervndfco
气旋式分离器
高速离心机
花析器式离心机
喷雾式刮刀
浴式刮刀
滚桶式洗衣机
喷淋式洗衣机
筑神霖界您
2062,2602
2062.2602
2061,IEC
2061,IEC
326,2601
2501,2601
ervndf
GB/T 20063.12—2006/ISO 14617-12:2002塔盘，分馏塔
带有气体通道的分馏塔
静电平衡分离器
电磁分离器
永磁分离器
在线圈里使用冷热介质的热分离器7
筑神术界装节您
GB/T 20063.12—2006/IS0 14617-12:20024.5.31
5净化设备
2601,IEC
2541,2601
5.1基本特性符号
5.25.1中符号的使用规则
具有附加含义的符号
2601,2624
2601.2623
2037,2062,2603
用电加热的热分离器
使用直接热源的热分离器
离子交换分离器
生物滤器，如活性块滤器
有两个基础部分和喷嘴的反应器皿转化净化器，见R2651(5.2.1）
星号可以忽略，当符号表示方法时星号也可被替代CAT
f you want get fi
ervndf
催化型
