【国家标准(GB)】 浸渍胶膜纸饰面人造板

ICS79.060
中华人民共和国国家标准
GB/T15102--2006
代替GB/T15102-1994
浸渍胶膜纸饰面人造板
Surface decorated wood-based panels withpaper impregnated thermosetting resins2006-05-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
整码防价
2006-09-15实施

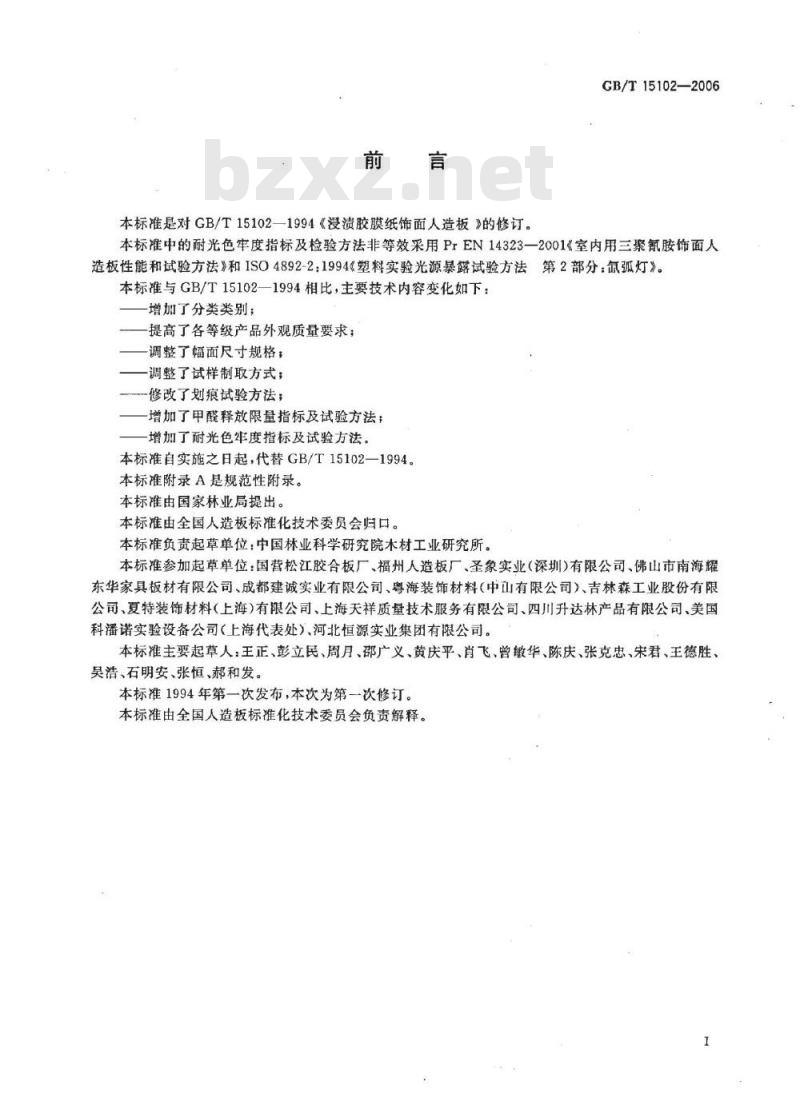

本标准是对GB/T15102—1994《浸溃胶膜纸饰面人造板》的修订。GB/T15102—2006
本标准中的耐光色牢度指标及检验方法非等效采用PrEN14323一2001《室内用三聚氰胺饰面人造板性能和试验方法》和ISO4892-2：1994《塑料实验光源暴露试验方法第2部分：氙弧灯》。本标准与GB/T15102—1994相比，主要技术内容变化如下：增加了分类类别；
提高了各等级产品外观质量要求；调整了幅面尺寸规格；
调整了试样制取方式；
修改了划痕试验方法；
增加了甲醛释放限量指标及试验方法；增加了耐光色牢度指标及试验方法。本标准自实施之日起，代替GB/T15102—1994。本标准附录A是规范性附录。
本标准由国家林业局提出。
本标准由全国人造板标准化技术委员会归口。本标准负责起草单位：中国林业科学研究院木材工业研究所。本标准参加起草单位：国营松江胶合板厂、福州人造板厂、圣象实业（深圳)有限公司、佛山市南海耀东华家具板材有限公司、成都建诚实业有限公司、粤海装饰材料（中山有限公司）、吉林森工业股份有限公司、夏特装饰材料（上海）有限公司、上海天祥质量技术服务有限公司、四川升达林产品有限公司、美国科潘诺实验设备公司（上海代表处）、河北恒源实业集团有限公司。本标准主要起草人：王正、彭立民、周月、邵广义、黄庆平、肖飞、曾敏华、陈庆、张克忠、宋君、王德胜、吴浩、石明安、张恒、郝和发。本标准1994年第一次发布，本次为第一次修订。本标准由全国人造板标准化技术委员会负责解释。1范围

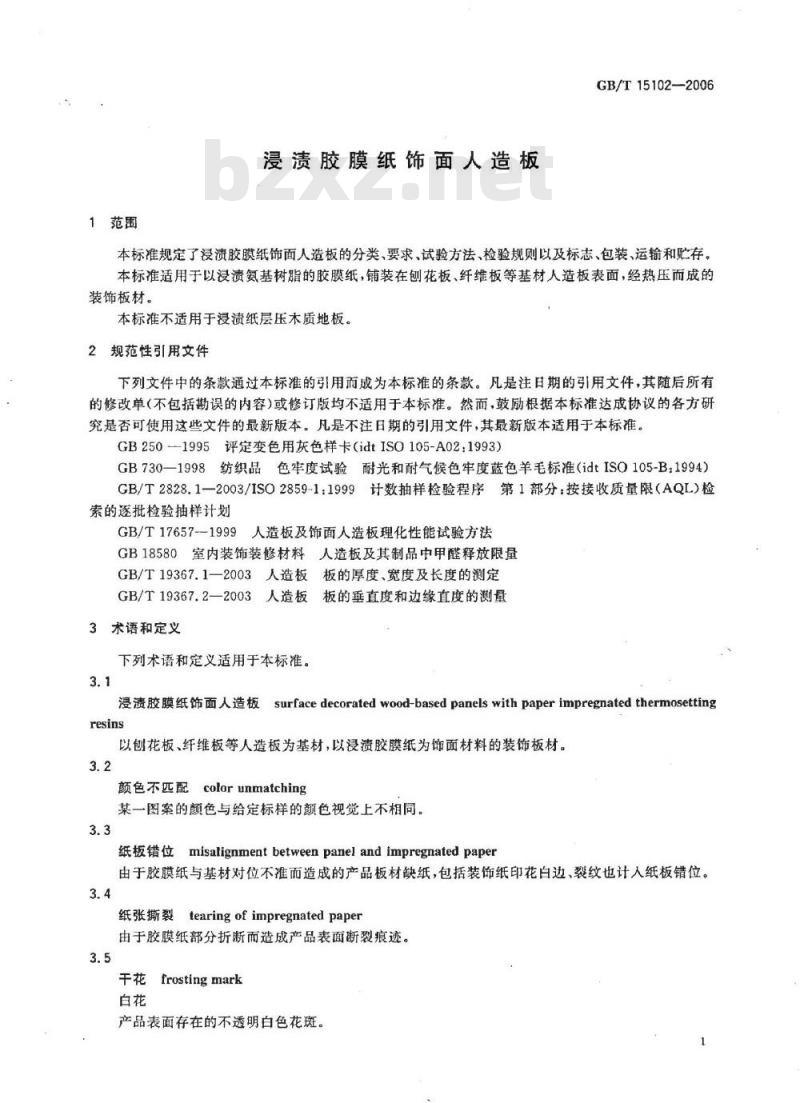

浸渍胶膜纸饰面人造板
GB/T15102-—2006
本标准规定了浸渍胶膜纸饰面人造板的分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于以浸渍氨基树脂的胶膜纸，铺装在刨花板、纤维板等基材人造板表面，经热压而成的装饰板材。
本标准不适用于浸渍纸层压木质地板。2规范性引用文件
下列文件中的条款通过本标准的引用面成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB250-1995评定变色用灰色样卡（idtISO105-A02：1993)GB730—1998纺织品色牢度试验耐光和耐气候色牢度蓝色羊毛标准（idtISO105-B：1994）GB/T2828.1—2003/ISO2859-1：1999计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T17657--1999人造板及饰面人造板理化性能试验方法GB18580室内装饰装修材料人造板及其制品中甲醛释放限量GB/T19367.1—2003人造板板的厚度、宽度及长度的测定GB/T19367.2—2003人造板板的垂直度和边缘直度的测量3术语和定义
下列术语和定义适用于本标准。3.1
浸渍胶膜纸饰面人造板surfacedecoratedwood-basedpanelswithpaperimpregnatedthermosettingresins
以刨花板、纤维板等人造板为基材，以浸渍胶膜纸为饰面材料的装饰板材。3.2
颜色不匹配colorunmatching
某一图案的颜色与给定标样的额色视觉上不相同。3.3
纸板错位misalignmentbetweenpanelandimpregnatedpaper由于胶膜纸与基材对位不准而造成的产品板材缺纸，包括装饰纸印花白边、裂纹也计人纸板错位。3.4
纸张撕裂tearingofimpregnatedpaper由于胶膜纸部分折断而造成产品表面断裂痕迹。3.5
干花frostingmark
产品表面存在的不透明白色花斑。GB/T15102—2006

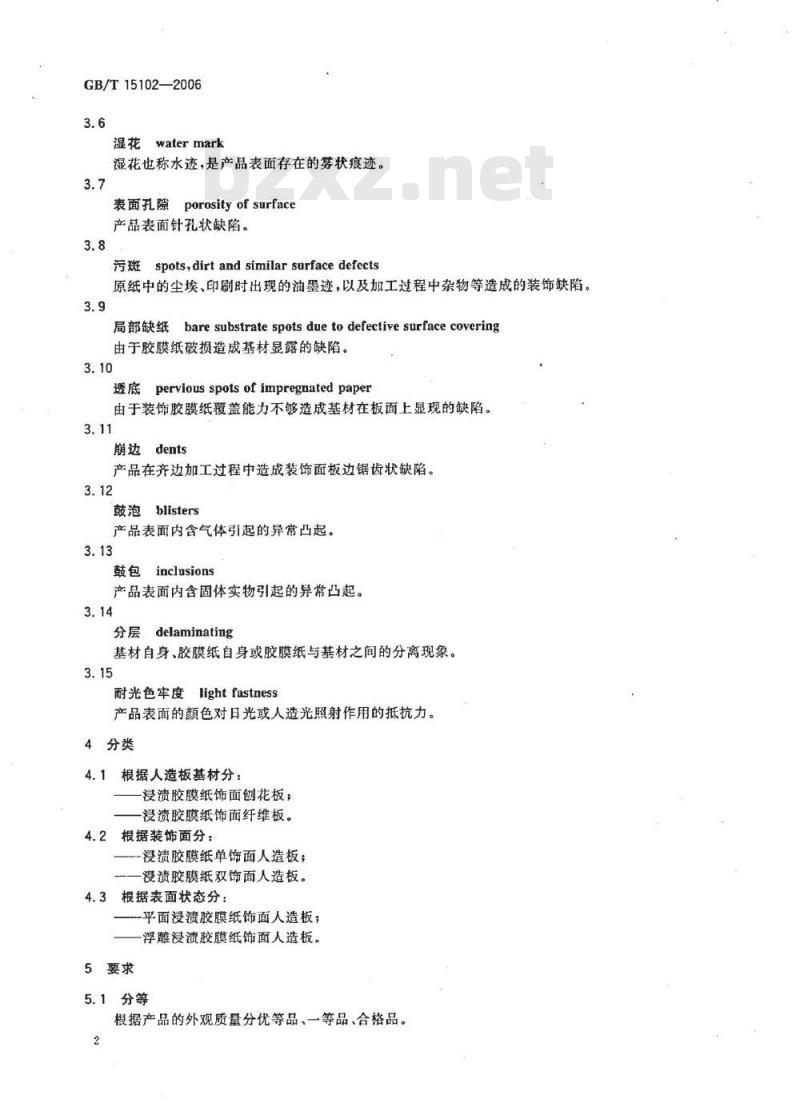

watermark
湿花也称水迹，是产品表面存在的雾状痕迹。3.7
表面孔隙porosityof surface
产品表面针孔状缺陷。
污斑spots,dirt and similar surface defects原纸中的尘埃、印刷时出现的油墨迹，以及加工过程中杂物等造成的装饰缺陷。3.9
局部缺纸
bare substrate spots due to defective surface covering由于胶膜纸破损造成基材显露的缺陷。3.10
透底pervious spots of impregnated paper由于装饰胶膜纸覆盖能力不够造成基材在板面上显现的缺陷。3.11
崩边dents
产品在齐边加工过程中造成装饰面板边锯齿状缺陷。3.12
鼓泡blisters
产品表面内含气体引起的异常凸起。3.13
鼓包inclusions
产品表面内含固体实物引起的异常凸起。3.14
delaminating
基材自身、胶膜纸自身或胶膜纸与基材之间的分离现象。3.15
lightfastness
耐光色牢度
产品表面的颜色对日光或人造光照射作用的抵抗力。4分类
4.1根据人造板基材分：
浸渍胶膜纸饰面刨花板；
浸渍胶膜纸饰面纤维板。
4.2根据装饰面分：
浸渍胶膜纸单饰面人造板；
浸溃胶膜纸双饰面人造板。
4.3根据表面状态分：
平面浸溃胶膜纸饰面人造板；
浮雕浸渍胶膜纸饰面人造板。
5要求
5.1分等
根据产品的外观质量分优等品，一等品、合格品。2

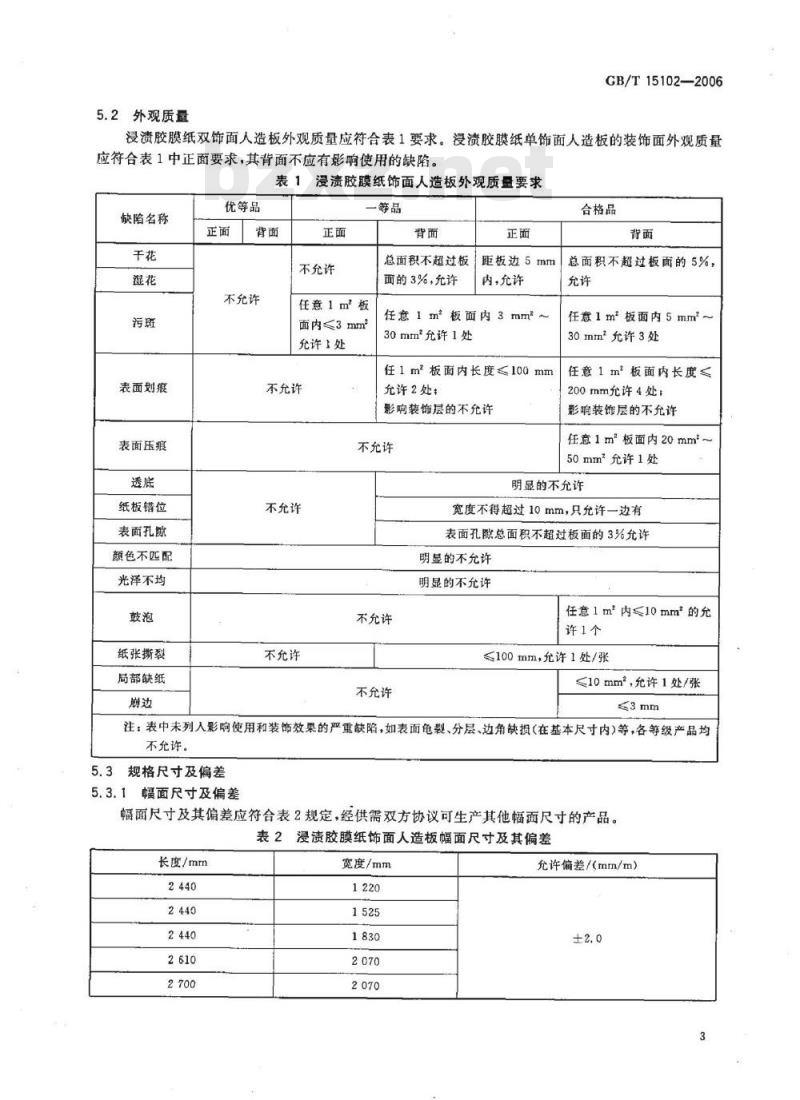

5.2外观质量
GB/T15102—2006
浸渍胶膜纸双饰面人造板外观质量应符合表1要求。浸溃胶膜纸单饰面人造板的装饰面外观质量应符合表1中正面要求，其背面不应有影响使用的缺陷。表1浸溃胶膜纸饰面人造板外观质盘要求缺陷名称
表面划痕
表面压痕
纸板错位
表面孔隙
颜色不匹配
光泽不均
纸张撕裂
局部缺纸
优等品
不允许
不允许
任意1㎡板
面内≤3mm2
充许1处
不允许
一等品
总面积不超过板
面的3%，允许
距板边5mm
内，充许
任意1m2板面内3mm2～
30mm允许1处
任1m2板面内长度≤100mm
充许2处：
影响装饰层的不允许
不允许
合格品
总面积不超过板面的5%，
任意1m板面内5mm2~
30mm2允许3处
任意1㎡2板面内长度≤
200mm允许4处；
影响装饰层的不充许
任意1m板面内20mm~
50mm允许1处
明显的不允许
不允许
不允许
不允许
不允许
宽度不得超过10mm，只允许一边有表面孔隙总面积不超过板面的3%允许明显的不允许
明显的不允许
任意1m内≤10mm的允
许1个
≤100mm，充许1处/张
≤10mm，允许1处/张
注：表中未列人影响使用和装饰效果的严重缺陷，如表面龟裂、分层、边角缺损（在基本尺寸内）等，各等级产品均不允许。
5.3规格尺寸及偏差
5.3.1幅面尺寸及偏差
幅面尺寸及其偏差应符合表2规定，经供需双方协议可生产其他幅面尺寸的产品。表2漫渍胶膜纸饰面人造板幅面尺寸及其偏差长度/mm
宽度/mm
允许偏差/（mm/m）
GB/T15102—2006
5.3.2厚度偏差
厚度偏差不得超过士0.3mm。
5.3.3垂直度偏差
垂直度偏差不得超过1mm/m。
5.3.4边缘直度偏差
边缘直度偏差不得超过1mm/m。
5.3.5翘曲度
厚度为6mm~12mm的翘曲度不得超过0.5%；厚度大于12mm的翘曲度不得超过0.3%，5.4理化性能
5.4.1浸渍胶膜纸饰面纤维板
浸溃胶膜纸饰面纤维板应符合表3规定。表3浸渍胶膜纸饰面纤维板理化性能表密度0.6g/cm*~0.8g/cm
检验项目
静曲强度
内结合强度
含水率
吸水厚度膨胀率
握螺钉力
表面胶合强度
表面耐冷热循环
表面耐划痕
尺寸稳定性
磨耗值
表面耐香烟灼烧
表面耐干热
表面耐污染腐蚀
表面耐龟裂
表面耐水蒸气
耐光色牢度(灰色样卡）
mg/100r
基本厚度/mm
>13.0~20.0
>20.0~25.0
≥1000
无裂缝、无鼓泡
密度大于0.8g/cm2
≥1.5N表面无整图连续划痕
磨100r后应保留50%以上花纹
磨350r以后应无露底现象
黑斑、裂纹、鼓泡不允许
无龟裂、无鼓泡
无污染、无腐蚀
0~1级
不允许有凸起、变色和龟裂
注1：两类不同密度的浸溃胶膜纸双饰面纤维板的表面性能两面均应符合本表指标要求。注2：经供需双方协议，可生产其他耐光色牢度级别的产品。5.4.2浸渍胶膜纸饰面刨花板
浸渍胶膜纸饰面刨花板理化性能应符合表4规定。4
检验项目
静曲强度
内结合强度
含水率
吸水厚度膨胀率
握螺钉力
表面胶合强度
表面耐冷热循环
表面耐划痕
尺寸稳定性
磨耗值
表面耐香烟灼烧
表面耐干热
表面耐污染腐蚀
表面耐龟裂
表面耐水蒸气
耐光色牢度（灰色样卡）
浸渍胶膜纸饰面刨花板理化性能装单位
mg/100r
基本厚度/mm
GB/T15102-—2006
>20, 0~25, 0>25. 0~32. 0
>13. 0~20.0
0.60~0.90
≥>1100
≥700
无裂缝、无鼓泡
≥1.5N表面无整圈连续划痕
磨100r后应保留50%以上花纹
磨350以后应无露底现象
黑斑、裂纹、鼓泡不允许
无龟裂、无鼓泡
无污染、无腐蚀
0~1级
不允许有凸起、变色和龟裂
注1：没渍胶膜纸双饰面刨花板的表面性能两面均应符合指标要求。注2：经供需双方协议，可生产其他耐光色牢度级别的产品。甲醛释放限盘
浸渍胶膜纸饰面人造板甲醛释放限量指标应符合GB18580的要求。6检验方法
外观质量检验方法
6.1.t检验台高度为700mm左右。>32.0
6.1.2照明光源为40W日光灯管三支，灯管间距约400mm，灯管长度方向与板长方向平行，灯管距检验台高度约为2m，自然光应不影响检验。6.1.3检验人员应有正常视力（或矫正视力），并在板长两端逐张检验，视距为0.5m～1.5m，视角为30°~90°
6.2规格尺寸检验方法
6.2.1仪器和工具
6.2.1.1千分尺，精度0.01mm。
钢板尺，精度0.5mm。
GB/T15102—2006
6.2.1.3钢卷尺，精度1mm。
6.2.1.4细钢丝。
6.2.2长度、宽度测量
按GB/T19367.1—2003中5.2测量。6.2.3厚度尺寸测盘
按GB/T19367.1--2003中5.1测量。6.2.4垂直度检验
按GB/T19367.2—2003中5.1测量。6.2.5边缘直度测量
按GB/T19367.2—2003中5.2测量。6.2.6翘曲度检验
将产品凹面向上放置在水平台面上用细钢丝连接板的两对角，用钢板尺量取最大弦高，精确至0.5mm。最大弦高与对角线长度之比即为翘曲度，以百分比表示，精确至0.1%。6.3理化性能试验方法
6.3.1试样和试件的制取及尺寸规定6.3.1.1样本及试样应在生产后存放24h以上的产品中抽取。6.3.1.2浸渍胶膜纸饰面人造板样本按图1所示切割成五块试样，各试样要标记号码，并在右上角作标记“”。其中1、3、5试样用于制取编号”试件，2、4试样用于制取“任意”试件。试件的尺寸、数量和编号见表5。制取的试件应边棱平直，相邻两边为直角。从1、3、5试样中制取的编号试件规格按图2规定执行。在规定的取试件处遇到缺陷时，可适当移动试件的制取位置。当板厚大于25mm时，静曲强度试件（尺寸超过550mm）可在样板中任意制取，保持纵横方向各3个。其他编号试件保持原有的方向。
1试样
4试样
样本长
3试拌
2试样
5试样
1/2样本长
试样制取示意图
单位为毫米
检验项目
密度、含水率
吸水厚度膨胀率
静曲强度
内结合强度
表面胶合强度
撞螺钉力
表面耐划痕
表面耐冷热循环
表面耐磨
表面耐香烟灼烧
表面耐干热
表面耐污染腐蚀
表面耐水蒸气
表面耐龟裂
2050150
50,5050
20h+50
图2在1、3、5号试样上制取部分物理力学性能试件示意图表5浸渍胶膜纸饰面人造板理化性能试件试件尺寸/mm
100.0×100.0
50.0×50.0
(20h+50.0)×50.0
50.0×50.0
50.0×50.0
150.0×50.0
100.0×100.0
100.0×100.0
100.0×100.0
100.0×100.0
230.0×230.0
100.0X100.0
100.0×100.0
250.0×250.0
试件数量/
试件编号
试件所在试样号
GB/T15102—2006
单位为毫米
在同一个试件上测定
密度和含水率
h为基本厚度
h<15mm时不要求
GB/T15102—2006
检验项目
尺寸稳定性
甲醛释放量
耐光色牢度
试件尺寸/mm
200.0×50
300×150
150×150
随设备而定
表5（续）
试件数量/
试件编号
注1：试件的边、角应平直，无崩边。长度允许偏差为士0.5mm。注2：甲醛释放量试件测试面积为450cm2。6.3.2静曲强度测定
按GB/T17657—1999中4.9规定进行。试件所在试样号
测单面
测双面
6.3.3内结合强度测定
按GB/T17657—1999中4.8规定进行。检测时应将试件表面砂毛，用HY-914或有相似性能的胶进行胶合。
6.3.4含水率测定
按GB/T17657—1999中4.3规定进行。6.3.5密度测定
按GB/T17657—1999中4.2规定进行。6.3.6吸水厚度膨胀率测定
按GB/T17657—1999中4.5规定进行，浸泡时间为24h。6.3.7握螺钉力测定
按GB/T17657—1999中4.10规定进行。6.3.8表面胶合强度测定
6.3.8.1原理
表面胶合强度是指基材表面与饰面材料在垂直板面拉力作用下两者之间胶接破坏时，所需拉力与胶接面积之比。
6.3.8.2仪器和工具
按GB/T17657—1999中4.13.2规定进行。6.3.8.3试件
试件按本标准6.3.1规定制取。将试件被测面中心部位铣一内径（35.7土1）mm的槽，槽宽约3mm，槽深达基材表面。经铣槽后的试件用砂纸轻砂，并除去粉尘。若试件厚度小于10mm时需将2个～3个试件胶合在一起。胶合后的试件表面应分别代表板的上、下表面。6.3.8.4方法
按GB/T17657-—1999中4.13.4的规定进行。6.3.8.5结果表示
按GB/T17657—1999中4.13.5的规定进行。6.3.9表面耐冷热循环性能测定
按GB/T17657—1999中4.31的规定进行。6.3.10表面耐划痕性能测定
6.3.10.1原理
表面耐划痕性能是检测本产品表面装饰层抵抗一定力作用下的金刚石针刻划的能力。8
6.3.10.2仪器
按GB/T17657—1999中的4.29.2的规定。6.3.10.3试件
按6.3.1规定制取。
6.3.10.4方法
GB/T15102—2006
擦净试件表面，将被测面向上固定在划痕试验载物台上。调节横梁高度，使金刚石针尖部接触到试件表面时，横梁上边缘处于水平位置。将码移到1.5N的位置上起动载物台旋转，使金刚石针在试件表面划两个同心圆，在半径方向上划痕和划痕之间的距离为1mm2mm。取下试件，在自然光下，距试件表面约40cm处，用肉眼从任意角度观察试件表面被划部位的情况。6.3.10.5结果表示
试件表面是否有整圈连续划痕。6.3.11尺寸稳定性测定
按GB/T17657—1999中的4.34的规定进行。6.3.12表面耐磨性能测定
6.3.12.1原理免费标准bzxz.net
测定产品表面装饰层与一定粒度的研磨轮在相对摩擦一定转数后，表面磨失量及保留装饰花纹的能力。
6.3.12.2仪器和材料
6.3.12.2.1仪器
仪器按GB/T176571999中4.38.2.1规定执行。6.3.12.2.2材料
a）干磨砂布AP180；
b）双面胶带或胶水；
c）脱脂纱布。
6.3.12.3试件
按6.3.1规定制取。
6.3.12.4试验步骤
6.3.12.4.1用脱脂纱布将试件表面擦净并称重，精确至1mg。若试件的厚度影响到研磨轮支架的水平度，应将试件锯薄。
6.3.12.4.2将试件装饰面向上安装在磨耗试验机上。将研磨轮粘好砂布，并按以下条件平衡处理：相对湿度为（65士5）%，温度为（20士2）℃，放置24h以上，然后安装在支架上。在每个接触面受力为（4.9土0.2)N条件下所需转数（花纹图案磨100r，素色图案磨350r）。取下试件，除去表面浮灰称量，精确至1mg。
6.3.12.5结果计算与表示
6.3.12.5.1磨耗值按式(1)计算，精确至1mg。F=m=m×100
式中：
磨耗值，单位为毫克每百转/（mg/100r）；试件磨前质量，单位为毫克（mg）；试件磨后质量，单位为毫克（mg）；磨耗转数，单位为转（r)。
6.3.12.5.2观察并记录磨耗转数、磨耗值，并目测试件表面被磨部分的状况，花纹图案饰面板花纹保留大于或小于50%，素色图案露底或不露底。9
GB/T15102—2006
6.3.13表面耐香烟灼烧性能测定按照GB/T17657—1999中4.40的规定进行。6.3.14表面耐干热性能测定
按照GB/T17657—1999中4.42的规定进行。6.3.15表面耐污染腐蚀性能测定按照GB/T17657—1999中4.37的规定进行。6.3.16表面耐龟裂性能测定
按照GB/T17657—1999中4.30的规定进行。6.3.17表面耐水蒸气性能测定
按照GB/T17657—1999中4.21的规定进行。6.3.18甲醛释放限量测定
甲醛释放限量试验方法按GB18580规定的饰面人造板甲醛释放量测试方法进行。6.3.19耐光色牢度测定
6.3.19.1原理
从样本上取下部分试件与蓝色羊毛标准在氙弧灯下一起曦晒，通过蓝色羊毛标准的变化确定曝晒量。对比曝晒与未曝晒试样在确定曝晒量下的变化来评定样品的耐光色牢度。6.3.19.2设备
a）氙弧灯：空气冷却式或水冷却式（见附录A）。平行于灯轴试件架平面的试件，其表面上任意两点之间的辐射照度差别应不大于10%。辐射量（单位面积辐射能)用辐射计测定。b）评级灯箱：内壁为中性灰，其颜色约介于变色灰卡1级与2级之间（近似MunsellN5），顶部装有人工光源，其产生一色温（6500士200）K和在试件表面至少8001x照度的光源。评级灯箱放在某一位置，周围的照明条件不影响观察评定试件。6.3.19.3材料
a）蓝色羊毛标准1~8（符合GB730—1998)；b）评定变色用灰色样卡（符合GB250—1995）；c）乙醇，95%（体积分数），工业级；d）脱脂纱布。
6.3.19.4试件
试件的长宽尺寸应按设备试件夹的形状和尺寸而定。所取试件应包括样品上所有的深浅颜色。试件厚度为（5土1）mm。在空气冷式设备中，通常使用的试件面积不小于45mm×20mm。在水冷式设备中，通常使用的试件面积不小于70mm×20mm。氙弧灯离试件表面和离蓝色羊毛标准表面必须保持相等距离。6.3.19.5试验条件
黑标准温度：（65士3)℃；
相对湿度：（50士5）%。
6.3.19.6方法
用脱脂纱布髓少许乙醇将试件表面擦干净、晾于。将试件和一组蓝色羊毛标准用遮盖物遮去一半，按6.3.19.5所规定的条件，在氙弧灯下曝晒，直至蓝色羊毛标准6级的曝晒和未曝晒部分间的色差达到灰色样卡4级，曝晒终止。然后将试件和蓝色羊毛标准一同取出，移开遮盖物，在评级灯箱内用灰色样卡评定试件的相应变色等级。距离试件约50cm，用正常视力（或矫正到正常视力）在任意角度下观察试件表面颜色的变化。为避免由于光致变色性而对耐光色牢度发生错评，应在评定耐光色牢度前，将试件放在暗处，在室温下平衡24h后进行。
