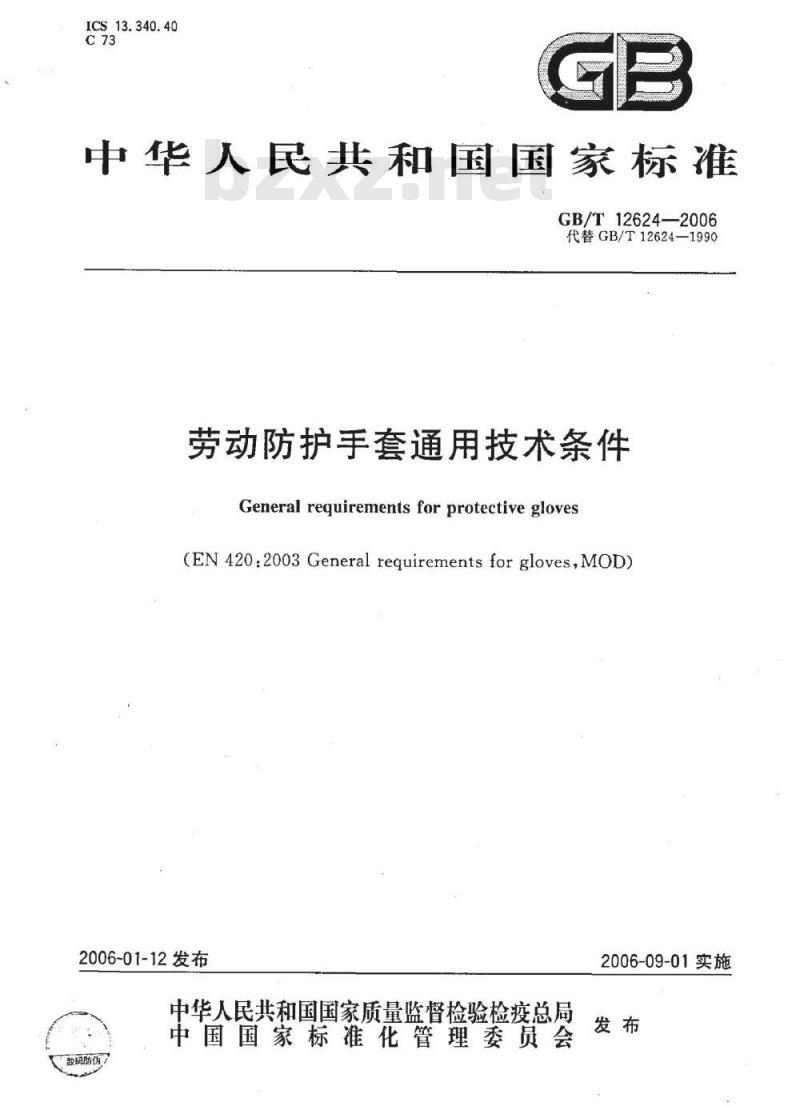

【国家标准(GB)】 劳动防护手套通用技术条件

ICS13.340.40
中华人民共和国国家标准
GB/T12624—2006
代替GB/T12624—1990
劳动防护手套通用技术条件
General requirements for protectivegloves(EN 420:2003 General requirements for gloves,MOD)2006-01-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
的码防伪
2006-09-01实施

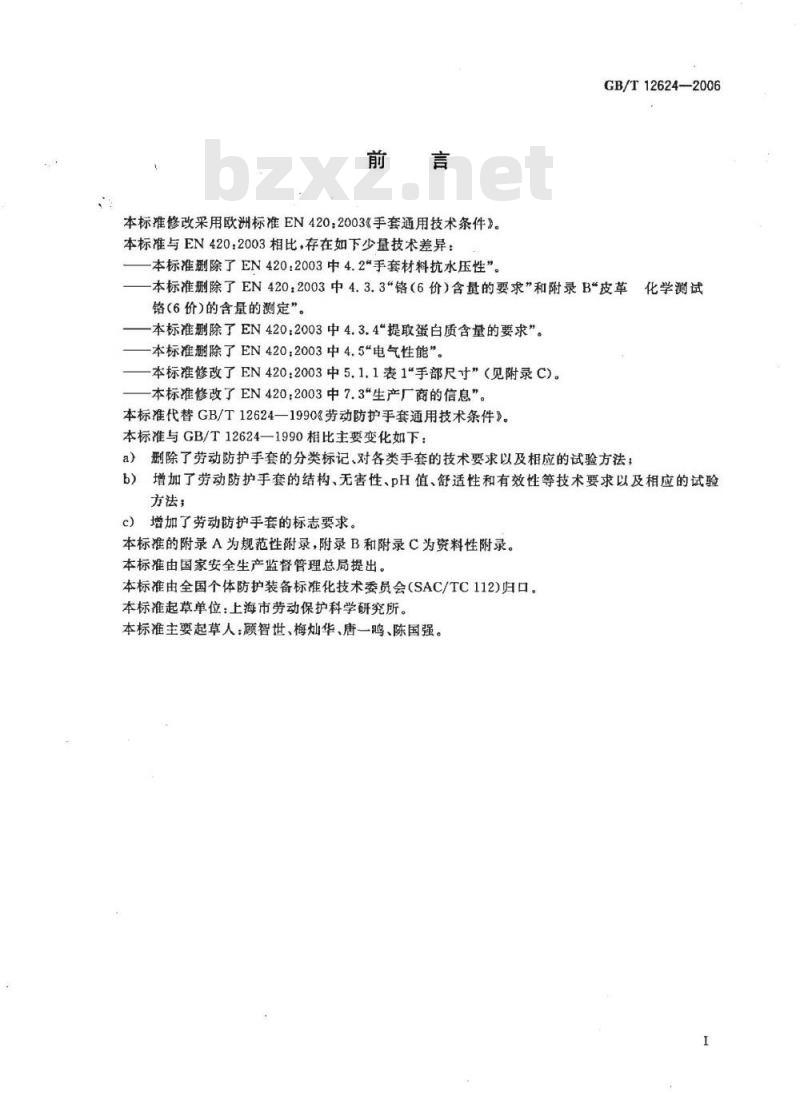

本标准修改采用欧洲标准EN420：2003《手套通用技术条件》。本标准与EN420：2003相比，存在如下少量技术差异：本标准删除了EN420:2003中4.2\手套材料抗水压性”。GB/T12624-2006
本标准删除了EN420：2003中4.3.3铬（6价）含量的要求”和附录B皮革铬（6价)的含量的测定”。
-本标准删除了EN420：2003中4.3.4“提取蛋白质含量的要求”。-本标准删除了EN420：2003中4.5\电气性能”。本标准修改了EN420：2003中5.1.1表1“手部尺寸”（见附录C)。本标准修改了EN420：2003中7.3\生产厂商的信息”。本标准代替GB/T12624—1990《劳动防护手套通用技术条件》。本标准与GB/T12624-1990相比主要变化如下：删除了劳动防护手套的分类标记、对各类手套的技术要求以及相应的试验方法；a）
化学测试
增加了劳动防护手套的结构、无害性、PH值、舒适性和有效性等技术要求以及相应的试验b)
方法；
c）增加了劳动防护手套的标志要求。本标准的附录A为规范性附录，附录B和附录C为资料性附录。本标准由国家安全生产监督管理总局提出。本标准由全国个体防护装备标准化技术委员会（SAC/TC112)归口。本标准起草单位：上海市劳动保护科学研究所。本标准主要起草人：顾智世、梅灿华、唐一鸣、陈国强。GB/T12624—2006

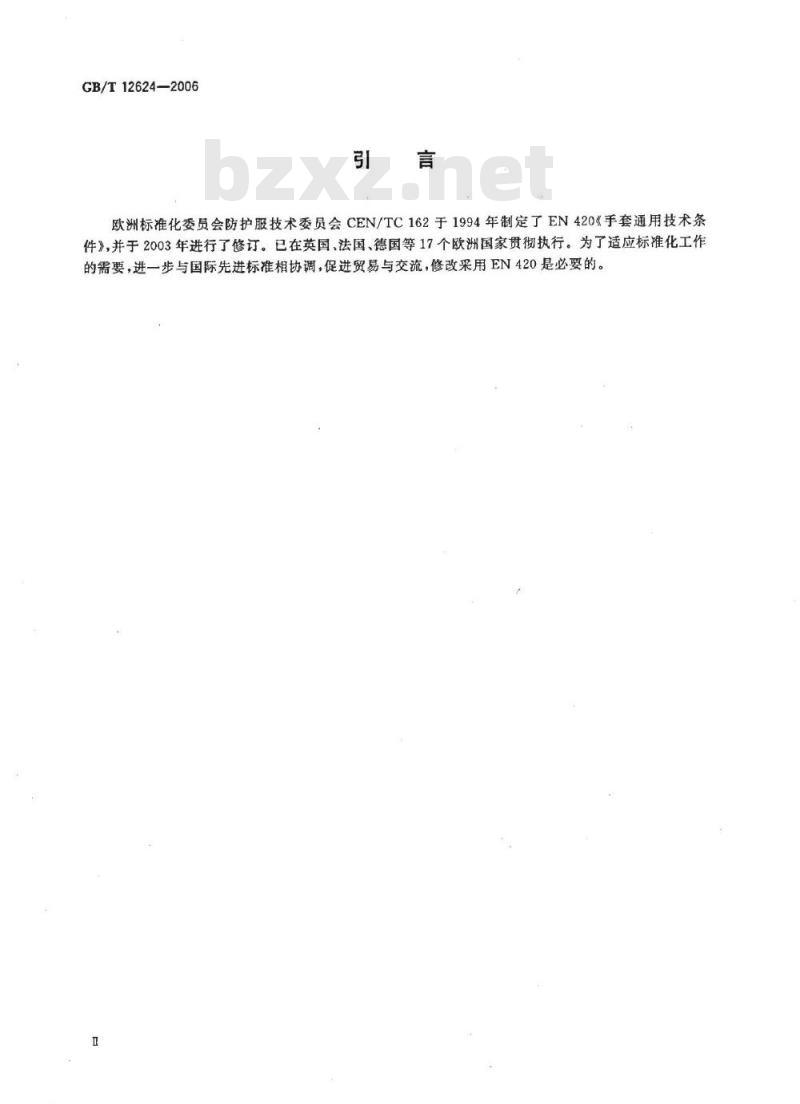

欧洲标准化委员会防护服技术委员会CEN/TC162于1994年制定了EN420《手套通用技术条件》，并于2003年进行了修订。已在英国、法国、德国等17个欧洲国家贯彻执行。为了适应标准化工作的需要，进一步与国际先进标准相协调，促进贸易与交流，修改采用EN420是必要的。1范围

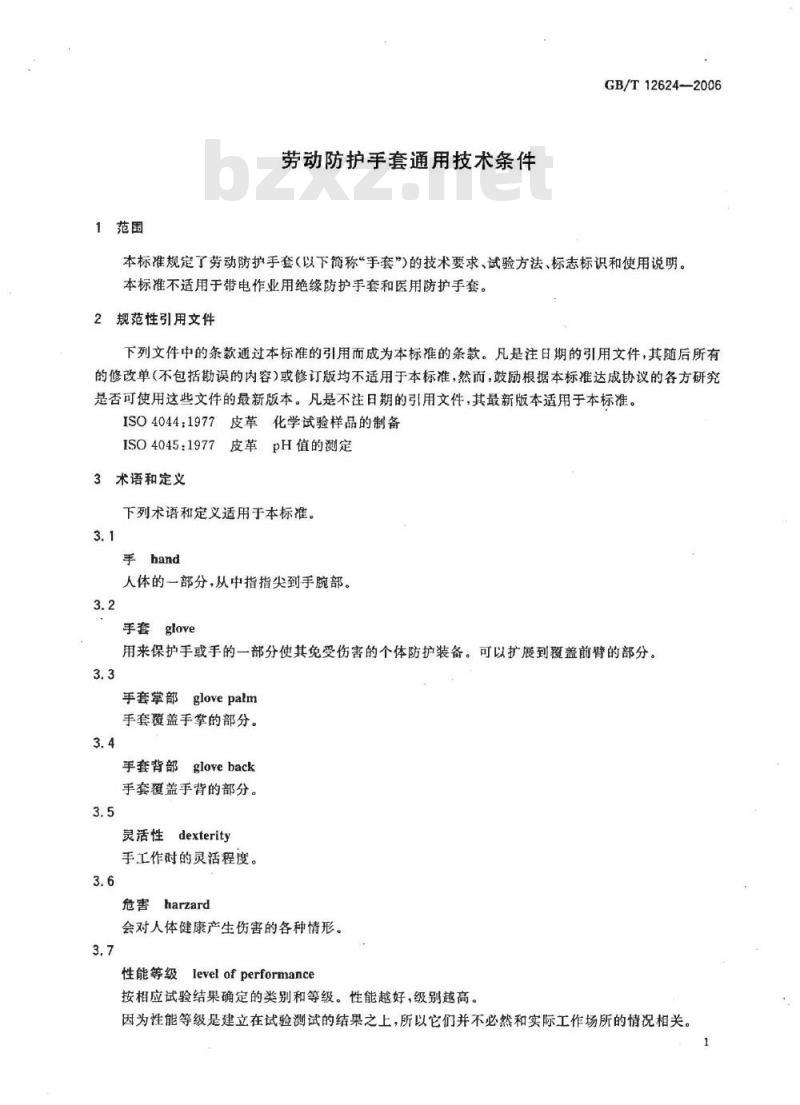

劳动防护手套通用技术条件
GB/T12624-2006
本标准规定了劳动防护手套（以下筒称“手套”）的技术要求、试验方法、标志标识和使用说明。本标准不适用于带电作业用绝缘防护手套和医用防护手套。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO4044：1977皮革化学试验样品的制备ISO4045:1977皮革pH值的测定
3术语和定义
下列术语和定义适用于本标准。3.1
手hand
人体的一部分，从中指指尖到手腕部。3.2
手套glove
用来保护手或手的一部分使其免受伤害的个体防护装备。可以扩展到覆盖前臂的部分。3.3
手套掌部glovepalm
手套覆盖手掌的部分。
手套背部gloveback
手套覆盖手背的部分。
灵活性dexterity
手工作时的灵活程度。
危害harzard
会对人体健康产生伤害的各种情形。3.7
性能等级levelofperformance
按相应试验结果确定的类别和等级。性能越好，级别越高。因为性能等级是建立在试验测试的结果之上，所以它们并不必然和实际工作场所的情况相关。GB/T12624—2006

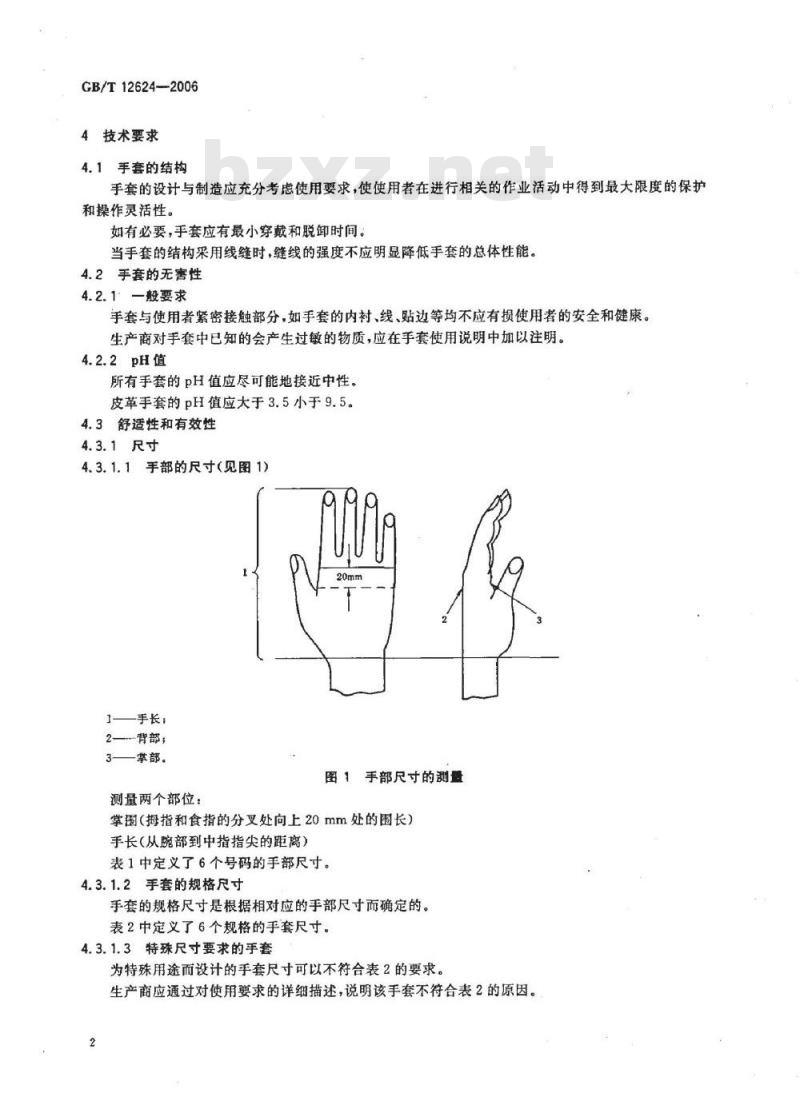

4技术要求
4.1手套的结构
手套的设计与制造应充分考虑使用要求，使使用者在进行相关的作业活动中得到最大限度的保护和操作灵活性。
如有必要，手套应有最小穿戴和脱卸时间。当手套的结构采用线缝时，缝线的强度不应明显降低手套的总体性能。4.2手套的无害性
4.2.1:—般要求
手套与使用者紧密接触部分，如手套的内衬、线、贴边等均不应有损使用者的安全和健康。生产商对手套中已知的会产生过敏的物质，应在手套使用说明中加以注明。4.2.2pH值
所有手套的pH值应尽可能地接近中性。皮革手套的pH值应大于3.5小于9.5。4.3舒适性和有效性
4.3.1尺寸
4.3.1.1手部的尺寸（见图1）
手长：
2—-背部；
掌部。
图！手部尺寸的测量
测量两个部位：
掌阖（拇指和食指的分叉处向上20mm处的围长）手长（从腕部到中指指尖的距离）表1中定义了6个号码的手部尺寸。4.3.1.2手套的规格尺寸
手套的规格尺寸是根据相对应的手部尺寸而确定的。表2中定义了6个规格的手套尺寸。4.3.1.3特殊尺寸要求的手套
为特殊用途而设计的手套尺寸可以不符合表2的要求。生产商应通过对使用要求的详细措述，说明该手套不符合表2的原因。手部尺寸号码
手套尺寸号码
4.3.2灵活性
表1手部尺寸
掌围/mm
2手套规格尺寸
适用范围
手部尺寸号码6
手部尺寸号码7
手部尺寸号码8
手部尺寸号码9
手部尺寸号码10
手部尺寸号码11
GB/T12624—2006
手长/mm
手套的最短长度/mm
在实现目的的前提下，手套应尽可能使使用者操作灵活。灵活性应根据5.3规定的测试方法进行测试，并按表3的规定进行分级。表3性能等级-灵活性测试
性能等级
4.3.3透水汽性和吸水汽性
4.3.3.1在特殊作业场所，手套应有一定的透水汽性。试验条件下完成的最小测试捧的直径/mm11.0
如有必要，在按照5.4规定的方法测试时，皮革手套应有不少于5mg/(cm·h）的透水汽性。4.3.3.2手套应尽可能地降低排汗影响。如有必要，在按照5.5规定的方法测试时，皮革手套8h内应有不少于8mg/cm的吸水汽性。5试验方法
除非有特殊要求，所有的试验应在未使用过的手套上进行。如果产品说明中有相关规定，则应分别在清洗前和清洗规定次数后按相关标准进行试验。相应的性能等级判定准则不变。
5.1pH值的测定
皮革手套的pH值的测定按ISO4045：1977规定的方法进行5.2手部和手套尺寸的测盘
5.2.1掌围用皮尺（精度：士1mm）测量，测量部位在拇指和食指的分叉处向上20mm（见图1）。GB/T12624—2006
5.2.2手长测量部位如图1所示。5.2.3手套长度的测量：由手套背面中指的顶部到手套的底部。5.2.4如果手套是用弹性材料制成的，或者手套上有一个弹性护腕，则测量手套长度应在无伸长的样品上进行。
5.3灵活性测定
5.3.1试样的数量和状况
试样为4双完整的新手套，没有经过任何软化处理（例如用棒拍打或在滚轮中挤压等）。5.3.2试验设备
5根研磨过的不锈钢测试棒。每根长40mm，直径分别为5.0mm、6.5mm，8.0mm、9.5mm、11.0mm。
5.3.3试验方法
将测试棒放在一个平整表面上，名训练过的测试者戴上手套用食指和拇指夹拾测试棒。测试者应在30s内连续拾起测试棒3次。5.3.4试验结果
按照5.3.3规定的试验方法所能拾起的最小的测试棒的直径，即为试验结果。5.4透水汽性试验方法
5.4.1适用范围
这个方法适用于所有的皮革手套。5.4.2原理
在一定的温湿度条件下，皮革试片被固定在运动的测试瓶口，测试瓶内装有固体干燥剂，测试瓶运动时，水汽通过皮革试片被固体干燥剂吸收，在规定时间内对测试瓶称量，则可确定这段时间内水汽通过皮革而被干燥剂吸收的重量。5.4.3仪器和材料
仪器设备由以下儿部分组成：
测试瓶大致形状应如图2所示。配有带螺纹的盖子，盖子上有直径30mm的圆孔，圆孔与a)
瓶颈内径大小相等。瓶口平面与瓶颈内壁垂直。测试瓶支架由电机带动，以（75士5）r/min的速度旋转。测试瓶安放在此圆形支架上，测试b）
瓶的轴线与圆轴线平行，两轴线相距67mm（见图2）。风扇正对测试瓶口，由三个互为120°角的叶片组成。扇叶平面与圆轴线平行，扇叶尺寸为75mm/90mm。运动时，扇叶距瓶颈最近距离应不小于15mm。风扇转速为（1400士100）r/min。仪器设备使用的环境温度（20士2）℃，相对湿度（65士2）%，刚烘干的硅胶应在（125士5）℃的烘箱内烘干至少16h，然后在密闭容器中至少冷却6h。d)
硅胶颗粒直径应大于2mm。
硅胶应在烘干之前先被筛滤一次，以取出细小颗粒和灰尘。烘箱不应密封。应使烘箱内外的空气进行持续流通。烘干硅胶比皮革样品温度高很多时不应使用。e）天平精确到0.001g。用读数为0.1mm的游标卡尺测量瓶颈内径。单位为毫米
图2透水汽性测试瓶和测试瓶支架5.4.4试样的制备
GB/T12624—2006
从准备测试的3只手套上切取边长为50mm的方形试片。试片应平整没有裂痕。除非有其他指定方法，否则按以下方法轻轻抛光粒面。将试片粒面朝上放在桌上。取一张号数为180的金刚砂纸放在试片上，用大约2N的压力均匀地朝各个方向滑行10次。从抛光后的皮革试片上切取一块直径与瓶颈外径相等（约为34mm）)的圆形试样。5.4.5试验方法
为满足样品条件，在测试瓶中放人半瓶的刚烘干的硅胶。将试样使用面向内固定在瓶口上。把瓶子固定在机器上，开动电机。
在两个垂直方向用游标卡尺测量第二个瓶子的瓶颈的内径，标出直径平均值d，精确到0.1mm。如有必要可在试样和瓶口的接缝处涂一层蜂蜡。当机器转动16h后，停机，取下第一只测试瓶。将另一半刚干燥的硅胶（59.0g士0.5g）装入第二只测试瓶。同时把试样从第一个瓶子取下，装到第二个瓶上，粒面朝里，夹紧（见图2）。尽可能不拖延时间，迅速将第二个带有硅胶、试样的瓶子称最并记录称量时间。把瓶子放人机器上的固定位置，开动电机。
在电机运行不小于7h，不大于16h的时候，关闭电机，取出瓶子并称重。记录称重时间。注1：对于大多数的轻质皮革来说，没有必要在试样和瓶口的接缝处用蜂蜡密封。因为当盖予拧紧时，试样被很好地夹紧。但是厚度超过3mm的皮革通常过于僵硬，应用蜂蜡进行密封。另外，如果轻质皮革的透水汽性很低或有凸出的粒面，则应进行密封。因为无法确定只靠夹具就能完全防止试样边缘的泄漏。由于这个原因，如果个没有密封的被测试样得到的P值小于5mg/（cm2·h），则应用蜂蜡密封边缘后重新测试，如此获得的结果作为试样的实测结果。甚至对于特别僵硬或者不渗透的皮革来说，用蜂蜡密封试样和第一个瓶口的接缝处也是不必要的。因为，对于瓶子的预备步骤只是为了是使试样能在水汽的流动下保持稳定平衡的状态。注2，如果需要用蜂蜡密封第二个瓶子的瓶口，瓶子应在放人硅胶及夹紧皮革前在烘箱里加热至50℃。5.4.6结果计算
透水汽性以增重与时间间隔的比值P计，数值以毫克每平方厘米小时mg/（cm2h）表示，按式（1）计算：
P=7639m
式中：
t—两次称量之间的时间间隔，单位为分（min）；m两次称量的增量，单位为毫克（mg）；d——瓶子的内径，单位为毫米（mm）。计算结果表示到小数点后一位。手套的透水汽性应为从三个试样上测得的三个结果的平均值。5.5吸水汽性试验方法
5.5.1试样
从三只手套上分别切取一块直径85mm的圆形试样。试样应平整，没有缝合线或材质缺陷。试样应在温度（20±2)℃，相对湿度（65士5)%的环境下放置24h。5.5.2仪器设备
试验设备为一个由顶盖和底座组成的吸水汽性测试盘，开口直径为56mm，深（30士1）mm（见图3)。
顶盖和底座之间应放置橡皮或金属密封垫帮助夹紧试样。5
GB/T12624—2006
一顶盖：bzxZ.net
一密封垫
一样品，
一底座。
5.5.3试验方法
图3吸水汽性试验装置
单位为毫米
5.5.3.1试验环境温度为(20士2)℃，相对湿度为（65±5)%。5.5.3.2先对预处理后的试样称重，再把试样放在试验设备的底座上，下盖内已装有50cm的水。注6
意手套内面应朝下放置。垫好密封圈后盖上顶盖，轻轻拧紧固定螺栓。5.5.3.38h后，移开顶盖，迅速取出试样进行称量。5.5.3.4试验结果
GB/T12624-—2006
吸水汽性以所增质量与试验表面积的比值计，数值以毫克每平方厘米（mg/cm\）表示，计算结果表示到小数点后一位。
6标志和使用说明
6.1一般要求
标志标识应标注在可见、易读且在使用过程中不易脱落的地方，可能产生矛盾的其他记号不应再出现在手套上。
每只手套上的标志与外包装上的标志应一致。6.2标志
6.2.1每只手套都应标注以下标志：a）手套商标，生产商或经销商的说明；b）手套名称（商业名称或代码，以便使用者知道生产商和适用范围）；大小型号；
如有必要，按6.2.3标上有效期。d)
6.2.2手套的外包装应标注以下标志：a）生产商或经销商的全名及地址；6.2.1中b)、c)、d)项的信息；
详细阅读使用说明的提示；
当手套只能防护附录A（规范性附录）中所列出的危害时，应在外包装上印上“最低危害防护”。当手套根据相关标准测试，能达到1级或更高性能等级时，应予以标识，并标明性能等级。标识方法见附录B（资料性附录）。f）当手套的防护作用仅限于手的一部分时，应予以说明。6.2.3有效期
如果手套的防护性能明显受时间影响，即手套产出一年内虽未使用，但一项或多项性能等级已有退化，则手套和包装上应标有有效期。6.3使用说明
手套进入市场应至少提供以下信息。6.3.1生产商或经销商的全名及地址。6.3.26.2.1b)所要求的信息。
4.3.1.3所要求的尺寸适用范围及适用场所信息。附录B中标识的危害种类应有相应的性能等级。使用说明中手套的性能等级所依据的相关试6.3.4
验标准，应予以说明，以帮助使用者理解。6.3.5当手套的防护作用仅限于手的一部分时，应予以说明。6.3.6
将手套中所含的已知的会导致过敏的物质，用清单列出。使用说明书。
相关部件和备件。
运输、包装、贮藏要求。
GB/T12624—2006
保护使用者避免下列危害：
附录A
（规范性附录）
关于“最低危害防护”的界定
仅影响皮肤表面的机械工作（园艺防护手套等）；轻腐蚀性并易消除影响的（清洁剂防护手套等）；一操作灼热工件时，操作者暴露在不超过50℃的高温危害环境及危险冲击环境下，-既非异常又非极端的自然大气条件（季节性服装）；不会产生致命影响也不会产生无法消除影响的小型冲击和振动。图案
附录B
（资料性附录）
性能等级标识方法
危害或应用种类
机械危害
电离辐射
手持链锯
消防员的热和火危害
GB/T12624--2006
危害或应用种类
寒玲危害
热和火焰
放射性物质
化学危害
化学危害
微生物危害
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
