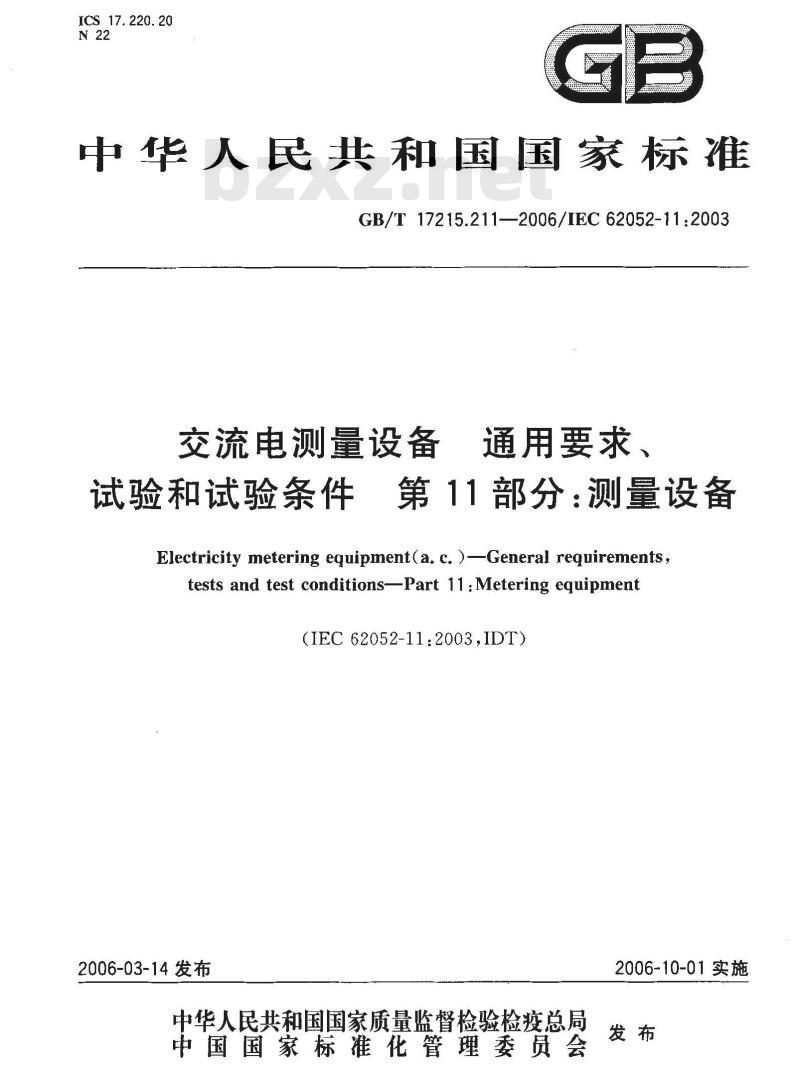

ICS 17. 220. 20
中华人民共和国国家标准
GB/T 17215.211—2006/IEC 62052-11:2003交流电测量设备
通用要求、
试验和试验条件第11部分：测量设备Electricity metering equipment(a. c. )-General requirements ;tests and test conditions-Part 11 :Metering equipment(IEC62052-11:2003,IDT）
2006-03-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-10-01实施

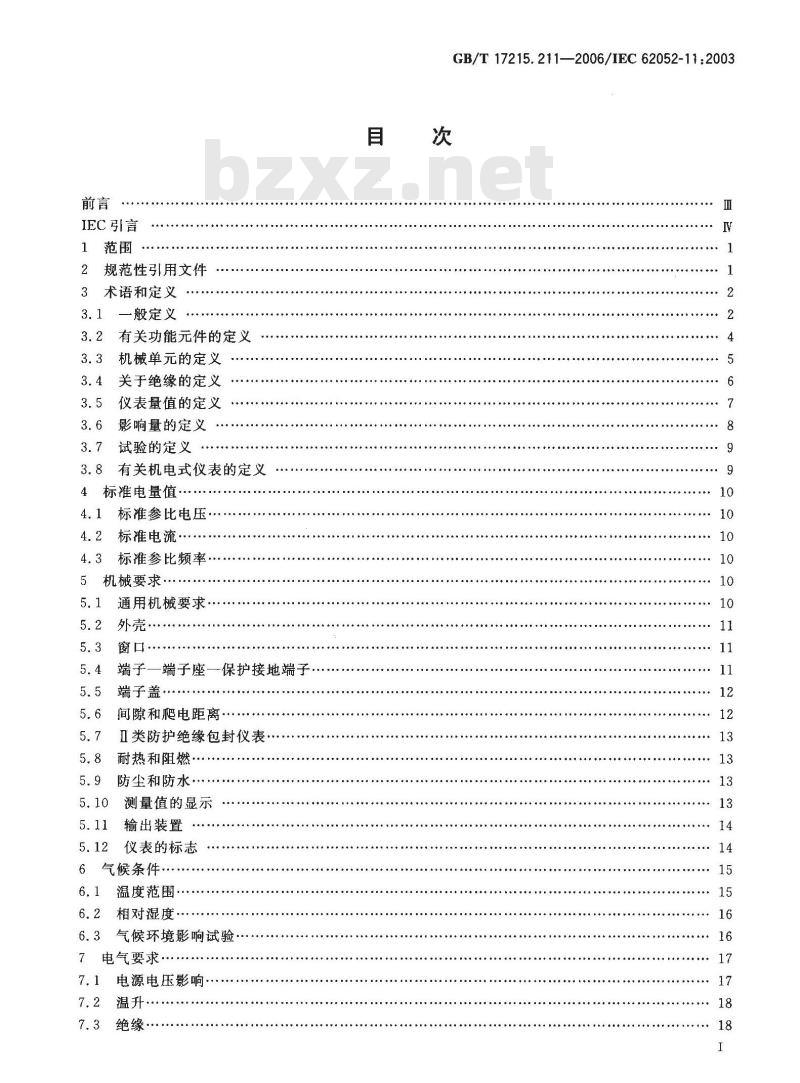

IEC引言
规范性引用文件
术语和定义免费标准bzxz.net
一般定义
有关功能元件的定义
机械单元的定义
关于绝缘的定义
仪表量值的定义
影响量的定义
试验的定义
有关机电式仪表的定义
4标准电量值·
标准参比电压·
标准电流·
标准参比频率
5机械要求
通用机械要求
端子一端子座一保护接地端子，端子盖·
间隙和爬电距离
Ⅱ类防护绝缘包封仪表
耐热和阻燃
防尘和防水，
测量值的显示
输出装置
仪表的标志
气候条件
温度范围·
6.2相对湿度
6.3气候环境影响试验
7电气要求
7.1电源电压影响
GB/T 17215.211—2006/IEC 62052-11:2003次
电电迎此电

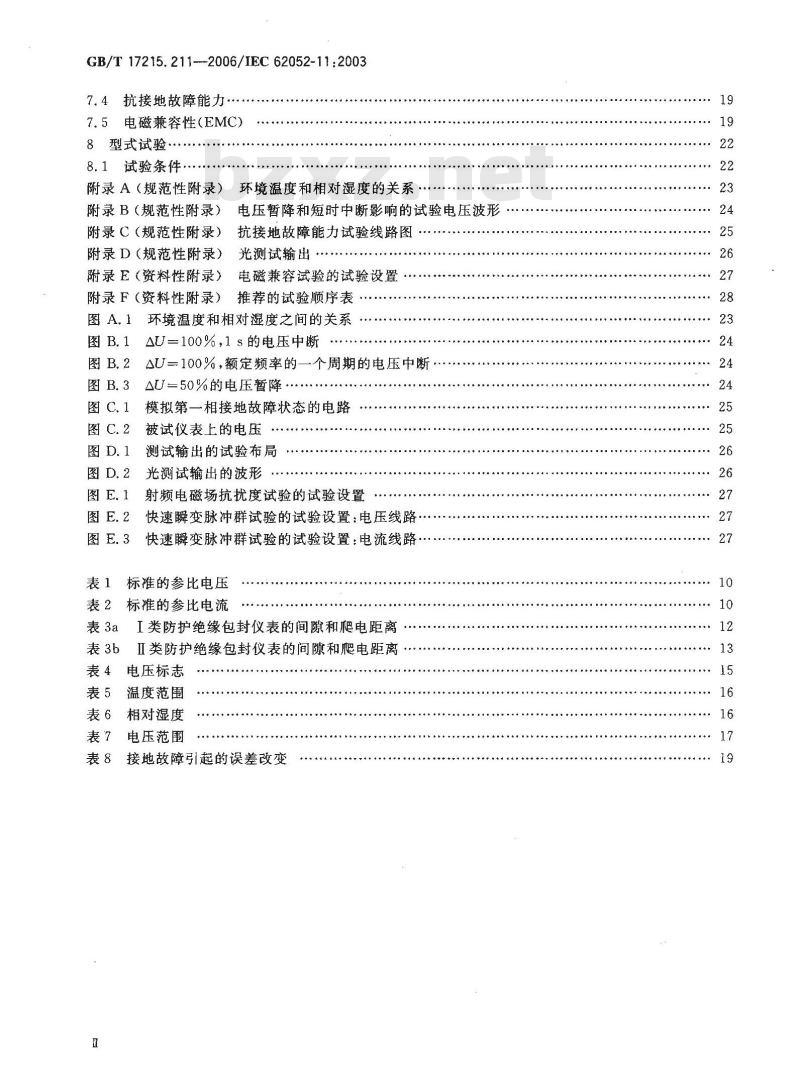

GB/T 17215. 211---2006/IEC 62052-11:20037.4抗接地故障能力··
7.5电磁兼容性（EMC)
8型式试验
8.1试验条件，
附录A（规范性附录）
附录B（规范性附录）
环境温度和相对湿度的关系
电压暂降和短时中断影响的试验电压波形附录C（规范性附录）
抗接地故障能力试验线路图
附录D（规范性附录）
附录E（资料性附录）
附录F（资料性附录）
光测试输出
电磁兼容试验的试验设置
推荐的试验顺序表
环境温度和相对湿度之间的关系AU=100%,1 s的电压中断
AU一100%，额定频率的一个周期的电压中断AU=50%的电压暂降
模拟第一相接地故障状态的电路被试仪表上的电压
測试输出的试验布局
光测试输出的波形
射频电磁场抗扰度试验的试验设置快速瞬变脉冲群试验的试验设置：电压线路快速瞬变脉冲群试验的试验设置：电流线路·表1标准的参比电压
表2标准的参比电流
I类防护绝缘包封仪表的间隙和爬电距离Ⅱ类防护绝缘包封仪表的间隙和爬电距离表4电压标志
表5温度范围
表6相对湿度
电压范围
接地故障引起的误差改变

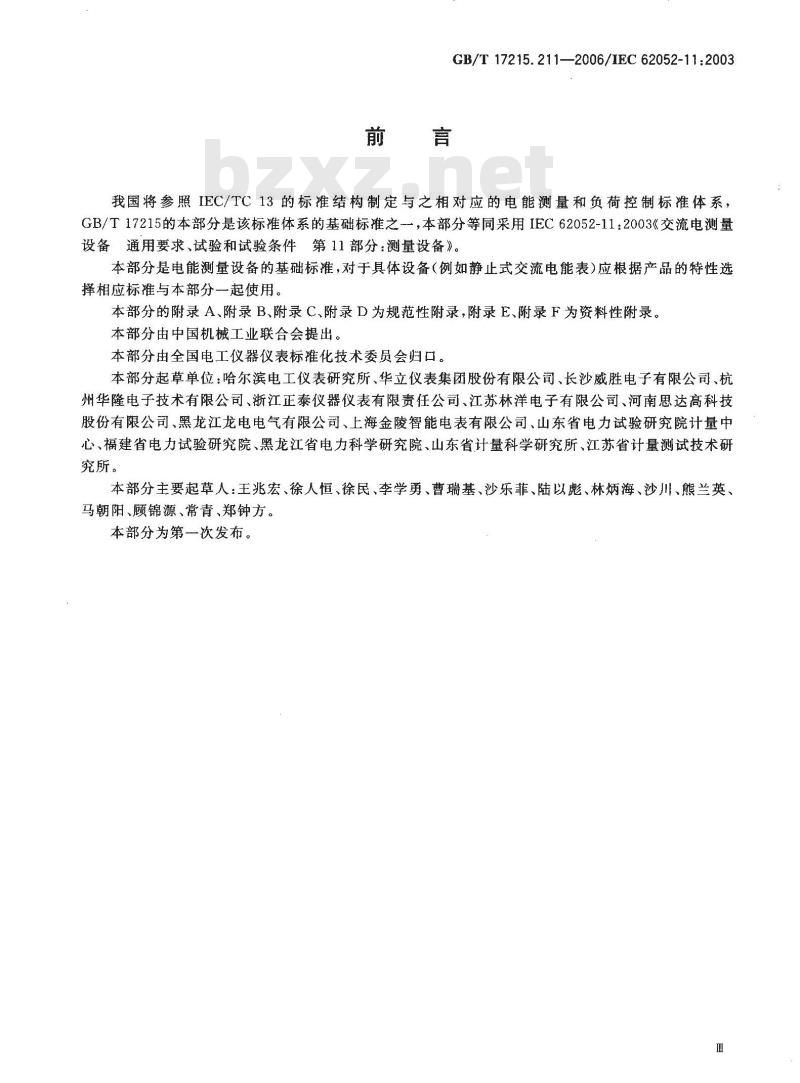

GB/T17215.211—2006/IEC62052-11:2003我国将参照 IEC/TC 13的标准结构制定与之相对应的电能测量和负荷控制标准体系，GB/T17215的本部分是该标准体系的基础标准之-，本部分等同采用IEC62052-11：2003《交流电测量设备通用要求、试验和试验条件第11部分：测量设备》。本部分是电能测量设备的基础标准，对于具体设备（例如静止式交流电能表)应根据产品的特性选择相应标准与本部分一起使用。本部分的附录 A、附录B、附录 C、附录 D为规范性附录,附录 E、附录 F为资料性附录。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标推化技术委员会归口。本部分起草单位：哈尔滨电工仪表研究所、华立仪表集团股份有限公司、长沙威胜电子有限公司、杭州华隆电子技术有限公司、浙江正泰仪器仪表有限责任公司、江苏林洋电子有限公司、河南思达高科技股份有限公司、黑龙江龙电电气有限公司、上海金陵智能电表有限公司、山东省电力试验研究院计量中心、福建省电力试验研究院、黑龙江省电力科学研究院、山东省计量科学研究所、江苏省计量测试技术研究所。
本部分主要起草人：王兆宏、徐人恒、徐民、李学勇、曹瑞基、沙乐菲、陆以彪、林炳海、沙川、熊兰英、马朝阳、顾锦源、常青、郑钟方。本部分为第一次发布。

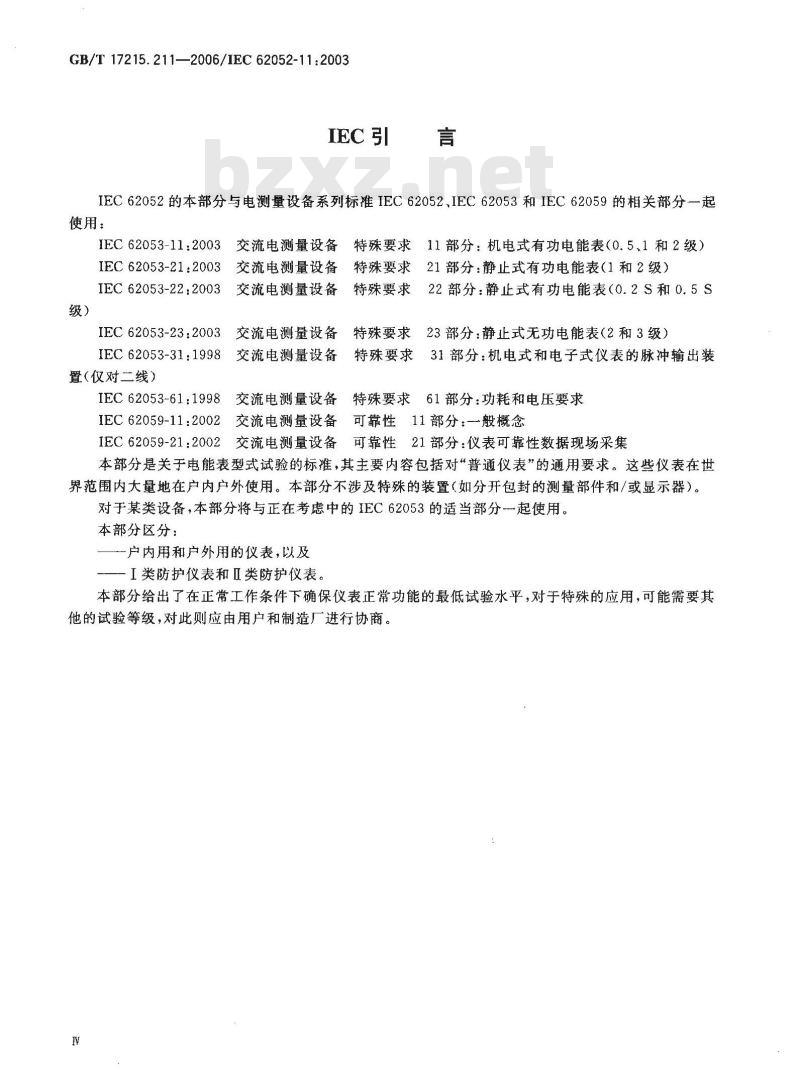

GB/T17215.211—2006/IEC62052-11:2003IEC 引
IEC62052的本部分与电测量设备系列标准IEC62052、IEC62053和IEC62059的相关部分一起使用：
IEC 62053-11:2003
IEC 62053-21:2003
IEC 62053-22:2003
IEC 62053-23:2003
IEC62053-31:1998
置（仅对二线）
IEC 62053-61:1998
IEC62059-11:2002
IEC62059-21:2002
交流电测量设备
交流电测量设备
交流电测量设备
交流电测量设备
特殊要求11部分：机电式有功电能表（0.5、1和2级）21部分：静止式有功电能表（1和2级）特殊要求
特殊要求22部分：静止式有功电能表（0.2S和0.5S23部分：静止式无功电能表（2和3级）特殊要求2
交流电测量设备
特殊要求31部分：机电式和电子式仪表的脉冲输出装交流电测量设备特殊要求61部分：功耗和电压要求交流电测量设备可靠性11部分：-般概念交流电测量设备可靠性21部分：仪表可靠性数据现场采集本部分是关于电能表型式试验的标准，其主要内容包括对“普通仪表”的通用要求。这些仪表在世界范围内大量地在户内户外使用。本部分不涉及特殊的装置（如分开包封的测量部件和/或显示器）。对于某类设备，本部分将与正在考虑中的IEC62053的适当部分起使用。本部分区分：
一户内用和户外用的仪表，以及—I类防护仪表和Ⅱ类防护仪表。本部分给出了在正常工作条件下确保仪表正常功能的最低试验水平，对于特殊的应用，可能需要其他的试验等级，对此则应由用户和制造厂进行协商。V
1范围
GB/T17215.211—2006/IEC62052-11:2003交流电测量设备通用要求、
试验和试验条件第11部分：测量设备GB/T17215的本部分涉及在户内用和户外用的电能计量设备的型式试验，并适用于最新制造的、用来测量50Hz或60Hz且电压不超过600V电网中电能的设备。本部分适用于在户内和户外使用的、由包封在同一表壳内的测量元件和计度器组成的机电式或静止式仪表，也适用于工作指示器和测试输出。如果仪表有一个测量元件用来测量一种以上电能（复合电能仪表），或者当其他功能元件（如最大需量指示器、电子费率计度器、时间开关、纹波控制接收器、数据通信接口等）也包封在该仪表表壳内，则与这些元件相关的标准也应适用。本部分不适用于：
a）携带式仪表；
b）仪表计度器的数据接口；
c）标准表。
对架装式仪表，本部分不涉及其机械性能。2规范性引用文件
下列文件中的条款通过GB/T17215的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2423.1-2001电工电子产品环境试验第2部分：试验方法试验A：低温（idtIEC60068-2-1:1990)
GB/T2423.2--2001#
电工电子产品环境试验第2部分：试验方法试验B：高温（idtIEC60068-2-2:1974)
GB/T2423.4--1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqvIEC60068-2-30:1980)
GB/T2423.5—-1995电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击（idtIEC60068-2-27:1987)
GB/T2423.17—1993电工电子产品基本环境试验规程试验Ka：盐雾试验方法（idtIEC60068-2-11:1981)
GB/T2423.24-—1995电工电子产品环境试验第二部分：试验方法试验Sa：模拟地面上的太阳辐射（idt IEC60068-2-5:1975）GB9254---1998信息技术设备的无线电骚扰限值和测量方法（idtCISPR22：1997）GB/T11021--1989电气绝缘的耐热性评定和分级（eqvIEC60085：1984）GB/T16927.1一1997高电压试验技术第一部分：一般试验要求（eqvIEC60060-1：1989）GB/T17441—1998交流电度表符号（idtIEC60387：1992）GB/T17626.2—1998电磁兼容试验和测量技术静电放电抗扰度试验（idtIEC61000-4-2：1995)
GB/T17626.4-1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（idtIECGB/T 17215.211—2006/1EC 62052-11:200361000-4-4:1995)
8电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（idtIEC61000-4-5：GB/T 17626.5—1998
8电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度试验（idtIECGB/T 17626. 6—1998
61000-4-6:1996)
GB/T17626.12--1998电磁兼容试验和测量技术振荡波抗扰度试验（idtIEC61000-4-12：1995)
IEC60038：1983IEC标准电压（第-次修订：1994，第二次修订：1997）IEC60044-1：1996仪用互感器第1部分：电流互感器IEC60044-2：1997仪用互感器第2部分：感应电压互感器IEC60050300：2001国际电工词汇（IEV）电工和电子测量及测量仪表311部分：测量的一般术语
312部分：电工测量仪表通用术语313部分：电工测量仪表的型式
314部分：有关测量仪表型式的特殊术语IEC60068-2-6：1995环境试验第2部分：试验试验Fc：振动（正弦）IEC60068-2-75：1997环境试验第2-75部分：试验试验Eh：弹簧锤试验IEC60359：2001电工和电子测量设备的特性性能表示IEC60417-2：1998设备用图形符号第2部分：符号原图IEC60529：1989外壳防护等级（IP码）（第一次修订：1999）IEC60695-2-11：2000着火危险试验第2-11部分灼热丝基本试验方法成品的灼热丝可燃性试验方法
IEC60721-3-3：1994环境条件分类第3部分：环境参数及其严酷度的分类第3节：固定使用在有所防护的场所（第一次修订：1995，第二次修订：1996）IEC61000-4-3：2002电磁兼容性（EMC）第4部分：试验和测量技术第3单元：射频电磁场辐射抗扰度试验基本EMC出版物
IEC62053-31：1998交流电测量设备特殊要求第31部分：机电式和电子式电能表脉冲输出装置（仅为二线）（第一次修订：2000）ISO75-2：1993塑料负载下热变形的测定塑料和胶木
3术语和定义
本部分采用下列术语和定义。
电工和电子测量设备的特性表达摘自IEC60359。在术语汇编中的定义与由TC13制定的产品标准中所包含的那些定义有差别之处，则在相关标准应用时，后者优先。
3.1一般定义
机电式电能表electromechanical meter由固定线圈的电流与导电的可动的部件（一般为圆盘）中的感应电流相互作用，使其产生与被测电能成正比的转动的仪表。
静止式电能表static meter
由电流和电压作用于固态（电子)元件而产生与被测电能成正比输出的仪表。2
有功电能表
watt-hour meter
GB/T 17215.2112006/IEC 62052-11:2003通过有功功率对时间积分来测量有功电能的仪表。（1EV301-06-01）3.1.4
var-hour meter
无功电能表
通过无功功率对时间积分来测量无功电能的仪表。（IEV301-06-02）3.1.5
无功功率
reactive power.
单相电路中任一单一频率下正弦波的无功功率定义为电流和电压方均根值与其相位角正弦的乘积。
注：无功功率的标准（器)适用于仅有基波频率的正弦电流和电压。3.1.6
无功电能
reactive energy
var·h
单相电路无功电能reactive energy in a single-phase circuit单相电路中的无功电能是3.1.5所定义的无功功率对时间的积分。3. 1. 6.2
多相电路无功电能
reactive energy in a polyphase circuit各相无功电能的代数和。
注：此规定基于无功电能由基波频率的正弦电流和电压导出，在这些建议中用因数\sins\来给出电路的感性或容性状态。
多费率电能表 multi-rate meter装有数个计度器的电能表，每个计度器在规定的时间段内对应不同的费率工作。（IEV313-06-09，经修正）
仪表型式
meter type.
仪表型式（机电式电能表）meter type（forelectromechanical meter）用作规定由一个制造厂制造的仪表特定设计的术语，每一型式应具有：a）相同的计量性能；
确定上述性能的部件具有相同一致的结构；最大电流与参比电流的比值相同；c）
d）在参比电流下电流线圈有相同的安匝数，在参比电压下电压线圈有相同的每伏匝数。同一型式可以有几个参比电流和参比电压值。电能表由制造商用一组或多组字母或数字，或用字母和数字的组合来标识。一个型式仅有一个设计。
注1：型式由用于型式试验的样品来代表，其特性值（参比电流和参比电压）从制造商提供的表格中的给定值中选取。
注2：在由安匝数导出的匝数不是整数时，基本电流值与线圈匝数的乘积可以不同于代表该型式的样表的数值。为了有一个整数匝，可选择与之相近的数值，即靠上或靠下都可以。出于同样理由，电压线圈的每伏匝数也可以不同，但不能超过代表该型式的样机的20%。注3：同型式的每个电能表转子的基本转速其最高值与最低值的比例不应超过1.5。3
GB/T17215.211--2006/IEC62052-11:20033.1.8.2
仪表型式（静止式电能表）meter type（for static meter）用作规定由一个制造厂制造的仪表特定设计的术语，每一型式应具有：相同的计量性能；
b）确定上述性能的部件具有相同一致的结构；c）最大电流与参比电流的比值相同。同一型式可以有几个参比电流和参比电压值。电能表由制造商用组或多组字母或数字，或用字母和数字的组合来标识。每一型式仅有个型号。
注：型式由用于型式试验的样品来代表，其特性值（参比电流和参比电压)从制造商提供的表格中的给定值中选取。3. 1.9
标准电能表
reference meter
一种用于测量单位电能的仪表，通常被设计并工作在一个受控的实验室环境中以获得最高准确度和稳定度。
3.2有关功能元件的定义
测量单元measuring element
产生与电能成比例输出的仪表部件。3.2.2
输出装置
output device
I test output
测试输出
能用于测试仪表的装置。
工作指示器
operation indicator
给出仪表工作状态的可视信号的装置。3.2.2.3
脉冲pulse
脱离初始电平并限定持续时间，最终回到初始电平的电波。3.2.2.4
脉冲装置（电测量用）pulsedevice（forelectricitymetering）用于发射、传送、转发或接收电脉冲的功能单元。该电脉冲代表有限量，例如从某种类型的仪表正常地传送到接收单元的电能。
脉冲输出装置（脉冲输出）pulse output device（pulse output）发射脉冲的脉冲装置。
3. 2. 2. 6
optical test output
光测试输出
用于测试电能表的光脉冲输出装置。3.2.2. 7
电测试输出electrical test output用于测试仪表的电脉冲输出装置。4
3. 2. 2. 8
接收头receiving head
接收由光脉冲输出装置发射的脉冲的功能单元。3.2.3
贮存器memory
贮存数字信息的元件。
非易失存贮器
non-volatile memory
断电时能保持信息的存器。
显示器display
显示存贮器内容的装置。
计度器register
GB/T17215.211--2006/IEC62052-11:2003能使测量值被确定的仪表部件。（IEC314-07-09,经修正）它可以是一个机电式装置或是一个由贮存器和显示器两者组成的贮存和显示信息的电子装置。个单一的电子显示器可以供多个电子贮存器使用以形成多电子计度器。3.2.6
电流线路current circuit
仪表的内部接线和测量单元的一部分，与电能表相连的线路的电流流经其间。3.2.7
子voltage circuit
电压线路
仪表的内部接线，是静止式仪表内测量单元的一部分，也是仪表连接的线路电压供电的电源一部分。
辅助电路auxiliarycircuit
表壳内的元件(灯、接触器等)以及用于与外部装置，如时钟、继电器、脉冲计数器连接的辅助装置的接线。
常数 constant
3. 2. 9. 1
常数（机电式电能表）constant(for electromechanical meter）表示仪表记录的电能与相应的转盘转数间关系的数值，例如每千瓦时的转数（rev/kWh)或每转瓦时数(Wh/r)。
常数（静止式电能表）constant（for staticwatt-hourmeters）表示仪表记录的电能与相应的测试输出数值间关系的数值，例如，如果此值为一定量的脉冲数，则常数应为每干瓦时的脉冲数（imp/kWh)或每脉冲的瓦时数（Wh/imp）。3.3机械单元的定义
户内仪表indoor meter
仅能用于对环境影响有附加保护的场所(安装在屋内或箱柜内)使用的仪表。5
GB/T 17215.2112006/IEC 62052-11:20033.3.2
户外仪表outdoor meter
能在无附加保护的露天中使用的仪表。3.3.3
表底base
仪表的底部通常用来固定仪表和安装测量单元、端子或端子座以及表盖。对嵌人式仪表，表底可包含外壳的侧面。3. 3.3.1
插座socket
具有能容纳可拆式电能表端子的插口的座子，并具有连接供电干线的端子。它可以是供一台电能表用的单位置插座，或是一个供二台以上电能表用的多位置插座。3.3.4
表盖cover
仪表正面的包封。由全部透明的或者带有窗口的不透明材料制成，通过窗口可读取工作指示器（如装设时)和显示器。
表壳case
由表底和表盖组成。
可触及的导电部件accessible conductive part当仪表安装并准备使用时，用标准试验指可触及到的导电部件。3.3.7
保护接地端子protective earth terminal出于安全目的，与仪表可触及的导电部件相连接的端子。3.3.8
端子座terminal block
由绝缘材料制成的支撑件，其上装有仪表的全部或部分端子。3.3.9
端子盖terminal cover
覆盖仪表接线端和通常接于此端子的外部导线或电缆末端的盖。3.3.10
间隙 clearance
导电部件之间在空间测得的最短距离。3.3.11
爬电距离creepage distance
导电部件之间在绝缘体表面上测得的最短距离。3.4关于绝缘的定义
基本绝缘basic insulation
给带电部件提供对电击基本防护的绝缘、注：基本绝缘不一定包括专门用于功能目的的绝缘，6
附加绝缘supplementary insulationGB/T17215.211—2006/IEC62052-11:2003如果基本绝缘失效发生，为对电击提供防护而使用除基本绝缘之外的独立绝缘。3.4.3
双重绝缘doubleinsulation
由基本绝缘和附加绝缘构成的绝缘。3.4.4
加强绝缘reinforced insulation应用于带电部件的单一绝缘系统，该系统提供一个相当于双重绝缘的对电击的防护等级。注：“绝缘系统”一词并不意味着绝缘应是一个勾质的绝缘体，它可由多层构成，每一层不能单独作为基本绝缘或附加绝缘来测试。
I类防护绝缘包封仪表 insulating encased meter of protection class I仪表的防电击措施不仅依靠基本绝缘而且还依靠附加的安全措施，即导体可触及部分与设施的固定线路中的保护接地导体相连，以此方法，以便在基本绝缘失效时，导体可触及部分不带电。注：此预防措施包括保护接地端子。3.4.6
I类防护绝缘包封仪表insulating encased meter of protection class Ⅱ有一个绝缘材料表壳的仪表，其防电击措施不仅依靠基本绝缘，而且还依靠附加的安全措施，如双重绝缘或加强绝缘，既无保护接地措施也不依赖安装条件。3.5仪表量值的定义
3.5.1 参比电流 reference current3.5.1.1
起动电流1）
starting current
仪表起动并连续计数的电流的最小值。3.5.1.2
基本电流\）
basic current
确定直接接人仪表有关特性的电流值。3.5.1.3
额定电流1）
rated current
确定经互感器工作的仪表有关特性的电流值。3.5.2
最大电流！）
maximum current
仪表能满足本标准准确度要求的电流最大值。3.5.3
参比电压1）reference voltageU.
1）除非另有说明，“电压”和“电流术语指的是方均根（r.m.s）)。7
