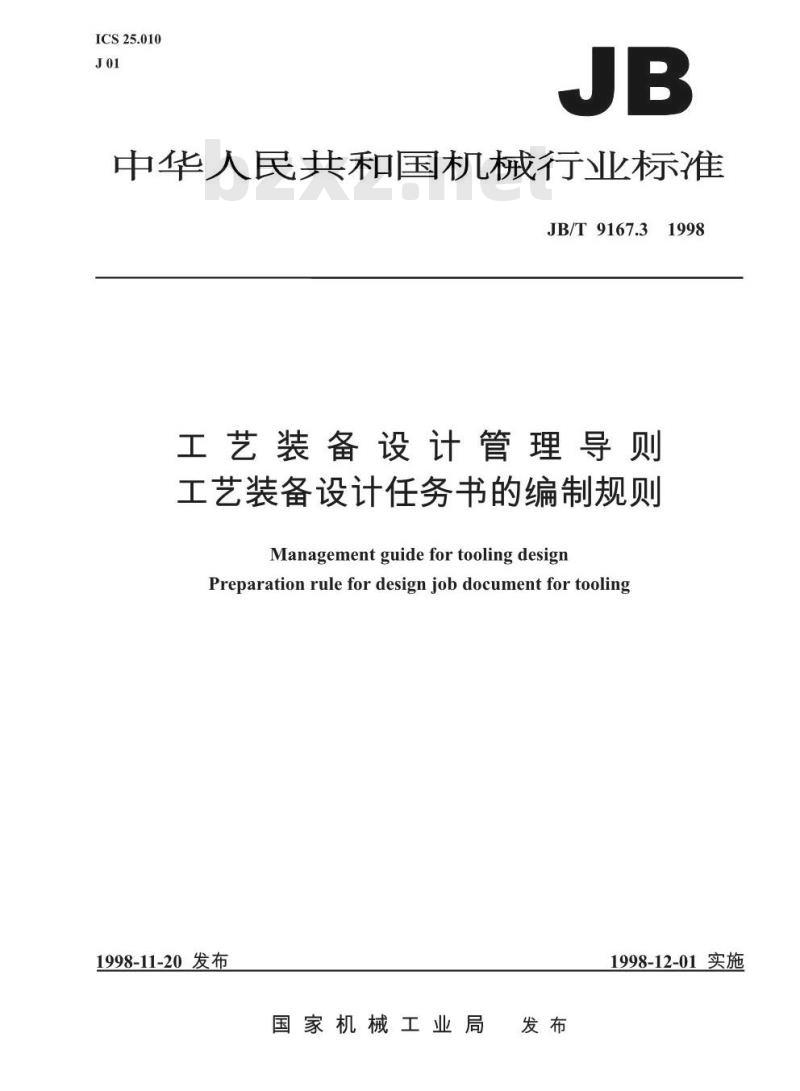

ICS25.010
中华人民共和国机械行业标准
JB/T9167.3
工艺装备设计管理导则
工艺装备设计任务书的编制规则ManagementguidefortoolingdesignPreparation rule for design job document for tooling1998-11-20发布
国家机械工业局发布
1998-12-01实施
JB/T9167.31998

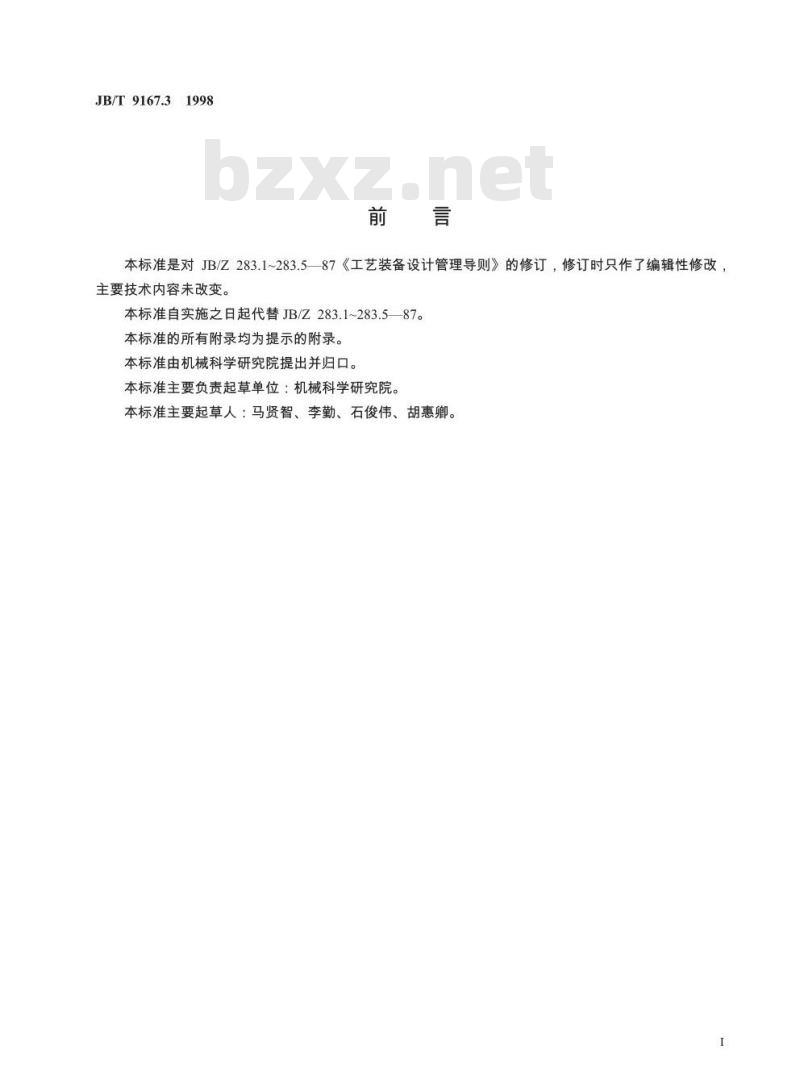

本标准是对JB/Z283.1~283.5—87《工艺装备设计管理导则》的修订,修订时只作了编辑性修改主要技术内容未改变。
本标准自实施之日起代替JB/Z283.1~283.5—87。本标准的所有附录均为提示的附录。本标准由机械科学研究院提出并归口。本标准主要负责起草单位:机械科学研究院。本标准主要起草人:马贤智、李勤、石俊伟、胡惠卿。I

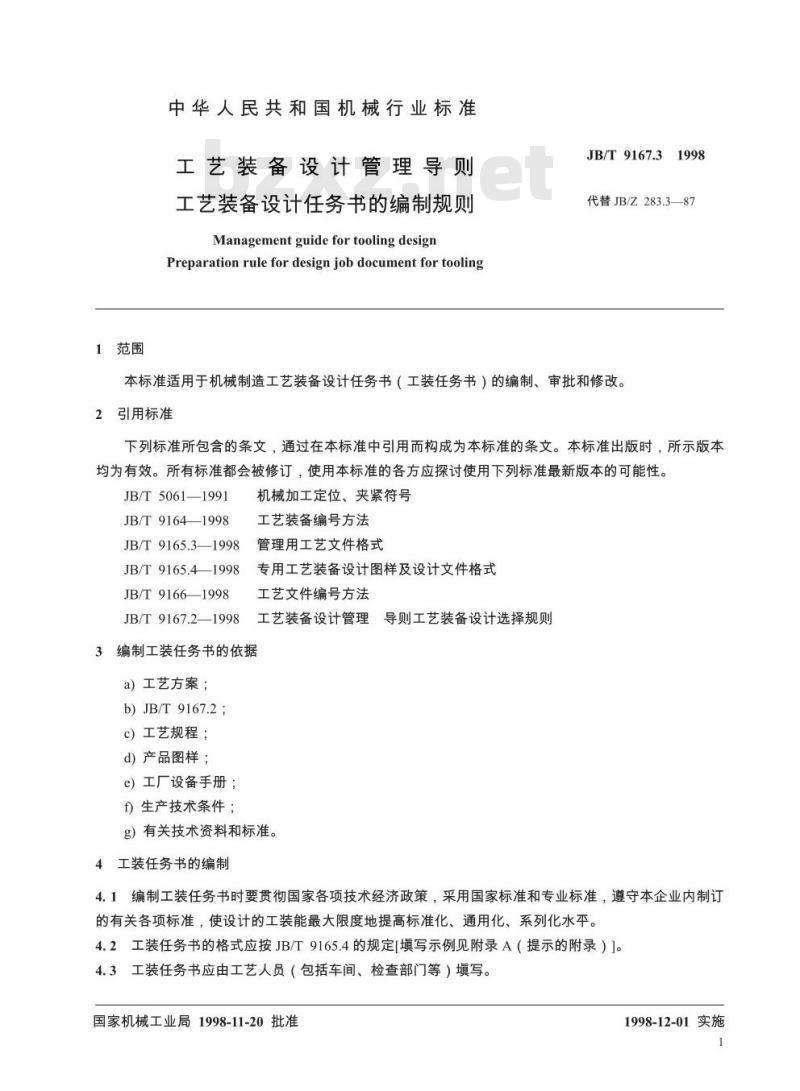

1范围
中华人民共和国机械行业标准
工艺装备设计管理导则
工艺装备设计任务书的编制规则Management guide for tooling designPreparation rule for design job document for toolingJB/T9167.31998
代替JB/Z283.3—87
本标准适用于机械制造工艺装备设计任务书(工装任务书)的编制、审批和修改。2
引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T5061—1991
JB/T91641998
JB/T9165.3—1998
JB/T9165.4—1998
JB/T9166—1998
机械加工定位、夹紧符号
工艺装备编号方法
管理用工艺文件格式
专用工艺装备设计图样及设计文件格式工艺文件编号方法
工艺装备设计管理导则工艺装备设计选择规则JB/T9167.2—1998
3编制工装任务书的依据
a)工艺方案;
b)JB/T9167.2;
c)工艺规程;
d)产品图样;
e)工厂设备手册;
f)生产技术条件;
g)有关技术资料和标准。
4工装任务书的编制
4.1编制工装任务书时要贯彻国家各项技术经济政策,采用国家标准和专业标准,遵守本企业内制订的有关各项标准,使设计的工装能最大限度地提高标准化、通用化、系列化水平。4.2工装任务书的格式应按JB/T9165.4的规定[填写示例见附录A(提示的附录)]。4.3工装任务书应由工艺人员(包括车间、检查部门等)填写。国家机械工业局1998-11-20批准1998-12-01实施
JB/T9167.3
4.4编制工装任务书时必须绘制工序简图。在工序简图中应:a)标注定位基准,尽量考虑其与设计基准、测量基准的统一;b)标明夹紧力的作用点和方向;c)定位夹紧符号的标注应符合JB/T5061的规定,d)加工部位用粗实线(2b)表示清楚;e)写明加工精度、表面粗糙度等技术要求;f)冲压模具,应给出排料简图等;g)有关其他特殊要求;
h)配套使用工装。

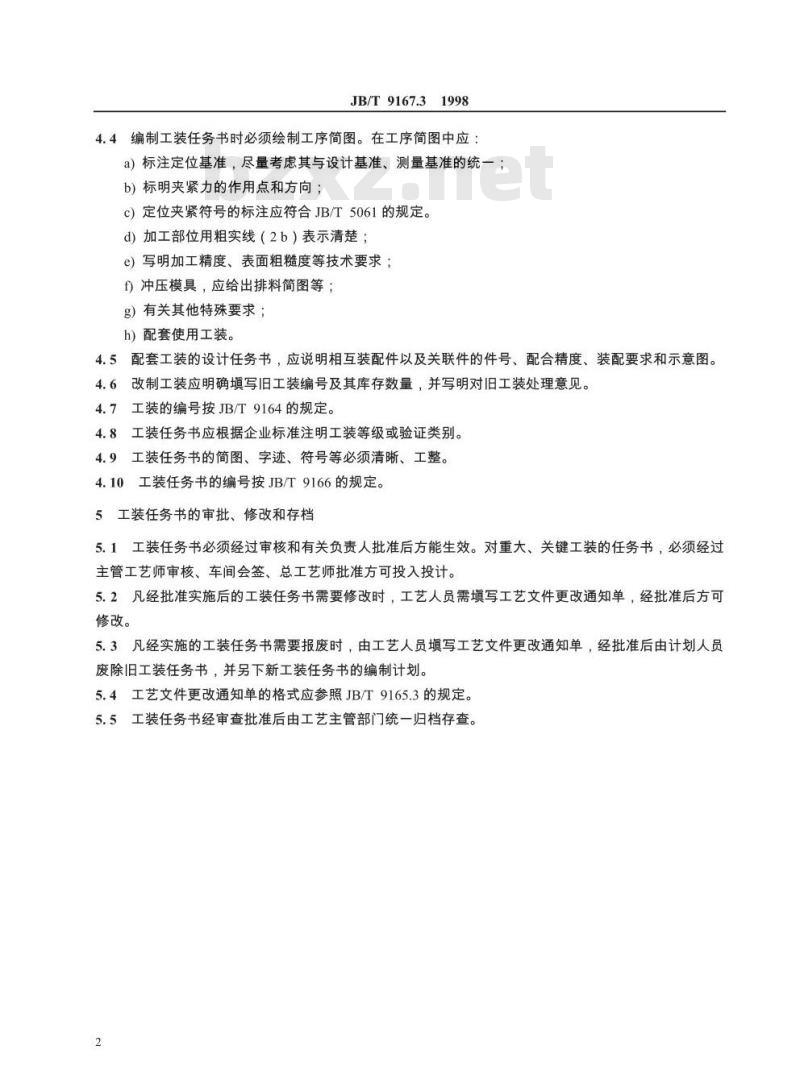

4.5配套工装的设计任务书,应说明相互装配件以及关联件的件号、配合精度、装配要求和示意图。4.6改制工装应明确填写旧工装编号及其库存数量,并写明对旧工装处理意见。4.7工装的编号按JB/T9164的规定。4.8工装任务书应根据企业标准注明工装等级或验证类别。4.9工装任务书的简图、字迹、符号等必须清晰、工整。4.10工装任务书的编号按JB/T9166的规定。5工装任务书的审批、修改和存档5.1工装任务书必须经过审核和有关负责人批准后方能生效。对重大、关键工装的任务书,必须经过主管工艺师审核、车间会签、总工艺师批准方可投入投计。5.2凡经批准实施后的工装任务书需要修改时,工艺人员需填写工艺文件更改通知单,经批准后方可修改。
5.3凡经实施的工装任务书需要报废时,由工艺人员填写工艺文件更改通知单,经批准后由计划人员废除旧工装任务书,并另下新工装任务书的编制计划。5.4工艺文件更改通知单的格式应参照JB/T9165.3的规定。5.5工装任务书经审查批准后由工艺主管部门统一归档存查。2
JB/T9167.3
1工艺装备设计任务书填写示例
填写示例见表A1。
提示的附录
工艺装备设计任务书填写示例
(厂名)
缩制(日期)
专用工艺装备设计任务书
工序简图和技术要求
X×(日)/()
审核(月朔)
××(日)/(月)
JB/T9167.3
产品型号
CW6163B
产品名称
批推(日期)
普遁车床
工装编号
工装名称
阅造数蛋
工装等级
下序号
低工装编号
学件图号
零件名称
1606099
7534--0021
铣床夹具
交件编号:9140-15
每台件数
生产批量
使用车间
便府设备
适用其他产品
工序内容
精12a11两面V至尺中达技术要求库存数最
设计理
口工装处理意见
①保证两而与孔垂直度
@保证受两面的平行度
××(日3/(月)
设计(口期)
XX(日)/月)
JB/T9167.3
中华人民共和
机械行业标准
工艺装备设计管理导则
工艺装备设计任务书的编制规则JB/T9167.3
机械科学研究院出版发行
机械科学研究院印刷
(北京首体南路2号
开本880×1230
邮编100044)
印张X/X字数XXX,XXX
19XX年XX月第X版
19XX年XX月第X印刷wwW.bzxz.Net
印数1xxX
定价XXx.xX元
机械工业标准服务网:8661
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国机械行业标准
JB/T9167.3
工艺装备设计管理导则
工艺装备设计任务书的编制规则ManagementguidefortoolingdesignPreparation rule for design job document for tooling1998-11-20发布
国家机械工业局发布
1998-12-01实施
JB/T9167.31998
本标准是对JB/Z283.1~283.5—87《工艺装备设计管理导则》的修订,修订时只作了编辑性修改主要技术内容未改变。
本标准自实施之日起代替JB/Z283.1~283.5—87。本标准的所有附录均为提示的附录。本标准由机械科学研究院提出并归口。本标准主要负责起草单位:机械科学研究院。本标准主要起草人:马贤智、李勤、石俊伟、胡惠卿。I
1范围
中华人民共和国机械行业标准
工艺装备设计管理导则
工艺装备设计任务书的编制规则Management guide for tooling designPreparation rule for design job document for toolingJB/T9167.31998
代替JB/Z283.3—87
本标准适用于机械制造工艺装备设计任务书(工装任务书)的编制、审批和修改。2
引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。JB/T5061—1991
JB/T91641998
JB/T9165.3—1998
JB/T9165.4—1998
JB/T9166—1998
机械加工定位、夹紧符号
工艺装备编号方法
管理用工艺文件格式
专用工艺装备设计图样及设计文件格式工艺文件编号方法
工艺装备设计管理导则工艺装备设计选择规则JB/T9167.2—1998
3编制工装任务书的依据
a)工艺方案;
b)JB/T9167.2;
c)工艺规程;
d)产品图样;
e)工厂设备手册;
f)生产技术条件;
g)有关技术资料和标准。
4工装任务书的编制
4.1编制工装任务书时要贯彻国家各项技术经济政策,采用国家标准和专业标准,遵守本企业内制订的有关各项标准,使设计的工装能最大限度地提高标准化、通用化、系列化水平。4.2工装任务书的格式应按JB/T9165.4的规定[填写示例见附录A(提示的附录)]。4.3工装任务书应由工艺人员(包括车间、检查部门等)填写。国家机械工业局1998-11-20批准1998-12-01实施
JB/T9167.3
4.4编制工装任务书时必须绘制工序简图。在工序简图中应:a)标注定位基准,尽量考虑其与设计基准、测量基准的统一;b)标明夹紧力的作用点和方向;c)定位夹紧符号的标注应符合JB/T5061的规定,d)加工部位用粗实线(2b)表示清楚;e)写明加工精度、表面粗糙度等技术要求;f)冲压模具,应给出排料简图等;g)有关其他特殊要求;
h)配套使用工装。
4.5配套工装的设计任务书,应说明相互装配件以及关联件的件号、配合精度、装配要求和示意图。4.6改制工装应明确填写旧工装编号及其库存数量,并写明对旧工装处理意见。4.7工装的编号按JB/T9164的规定。4.8工装任务书应根据企业标准注明工装等级或验证类别。4.9工装任务书的简图、字迹、符号等必须清晰、工整。4.10工装任务书的编号按JB/T9166的规定。5工装任务书的审批、修改和存档5.1工装任务书必须经过审核和有关负责人批准后方能生效。对重大、关键工装的任务书,必须经过主管工艺师审核、车间会签、总工艺师批准方可投入投计。5.2凡经批准实施后的工装任务书需要修改时,工艺人员需填写工艺文件更改通知单,经批准后方可修改。
5.3凡经实施的工装任务书需要报废时,由工艺人员填写工艺文件更改通知单,经批准后由计划人员废除旧工装任务书,并另下新工装任务书的编制计划。5.4工艺文件更改通知单的格式应参照JB/T9165.3的规定。5.5工装任务书经审查批准后由工艺主管部门统一归档存查。2
JB/T9167.3
1工艺装备设计任务书填写示例
填写示例见表A1。
提示的附录
工艺装备设计任务书填写示例
(厂名)
缩制(日期)
专用工艺装备设计任务书
工序简图和技术要求
X×(日)/()
审核(月朔)
××(日)/(月)
JB/T9167.3
产品型号
CW6163B
产品名称
批推(日期)
普遁车床
工装编号
工装名称
阅造数蛋
工装等级
下序号
低工装编号
学件图号
零件名称
1606099
7534--0021
铣床夹具
交件编号:9140-15
每台件数
生产批量
使用车间
便府设备
适用其他产品
工序内容
精12a11两面V至尺中达技术要求库存数最
设计理
口工装处理意见
①保证两而与孔垂直度
@保证受两面的平行度
××(日3/(月)
设计(口期)
XX(日)/月)
JB/T9167.3
中华人民共和
机械行业标准
工艺装备设计管理导则
工艺装备设计任务书的编制规则JB/T9167.3
机械科学研究院出版发行
机械科学研究院印刷
(北京首体南路2号
开本880×1230
邮编100044)
印张X/X字数XXX,XXX
19XX年XX月第X版
19XX年XX月第X印刷wwW.bzxz.Net
印数1xxX
定价XXx.xX元
机械工业标准服务网:8661
