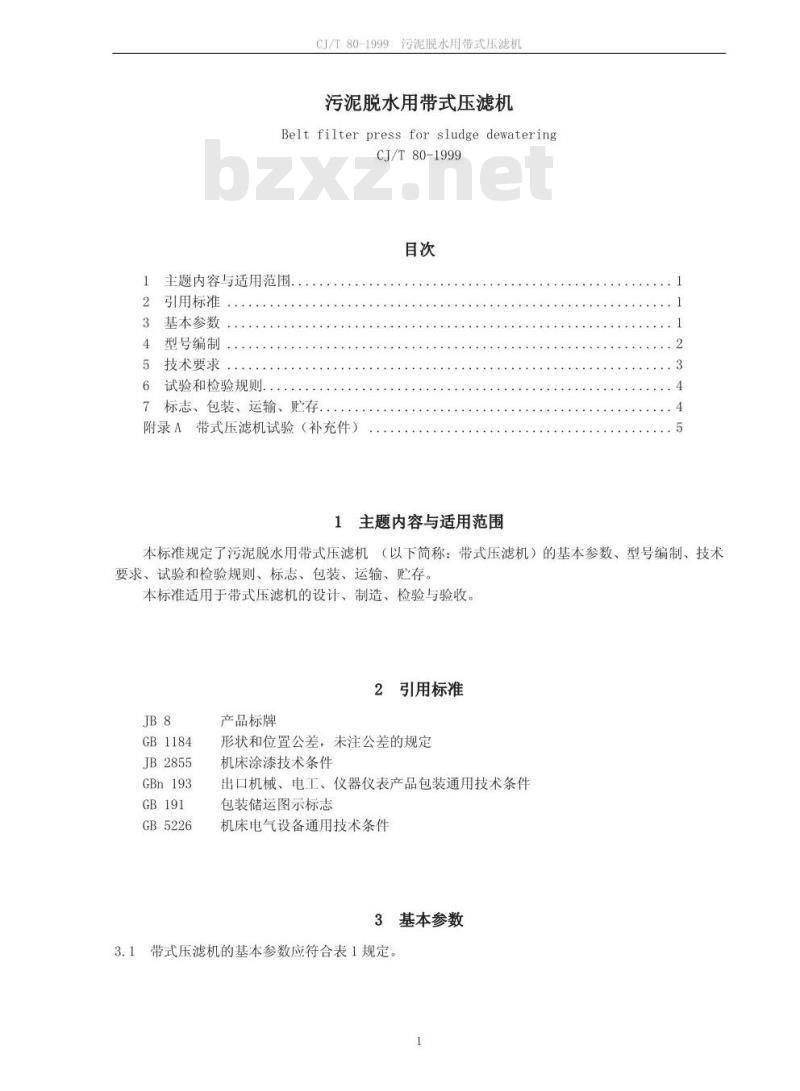

【城镇建设行业标准(CJ)】 污泥脱水用带式压滤机

CJ/T80-1999污泥脱水用带式压滤机污泥脱水用带式压滤机
Belt filterpress for sludge dewateringCJ/T80-1999
主题内容与适用范围.
引用标准
基本参数
型号编制
技术要求
试验和检验规则，
标志、包装、运输、贮存
附录A带式压滤机试验（补充件）1主题内容与适用范围
本标准规定了污泥脱水用带式压滤机（以下简称：带式压滤机）的基本参数、型号编制、技术要求、试验和检验规则、标志、包装、运输、贮存。本标准适用于带式压滤机的设计、制造、检验与验收。2引用标准
GB1184
JB2855
GBn193
GB5226
产品标牌
形状和位置公差，未注公差的规定机床涂漆技术条件
出口机械、电工、仪器仪表产品包装通用技术条件包装储运图示标志
机床电气设备通用技术条件
3基本参数

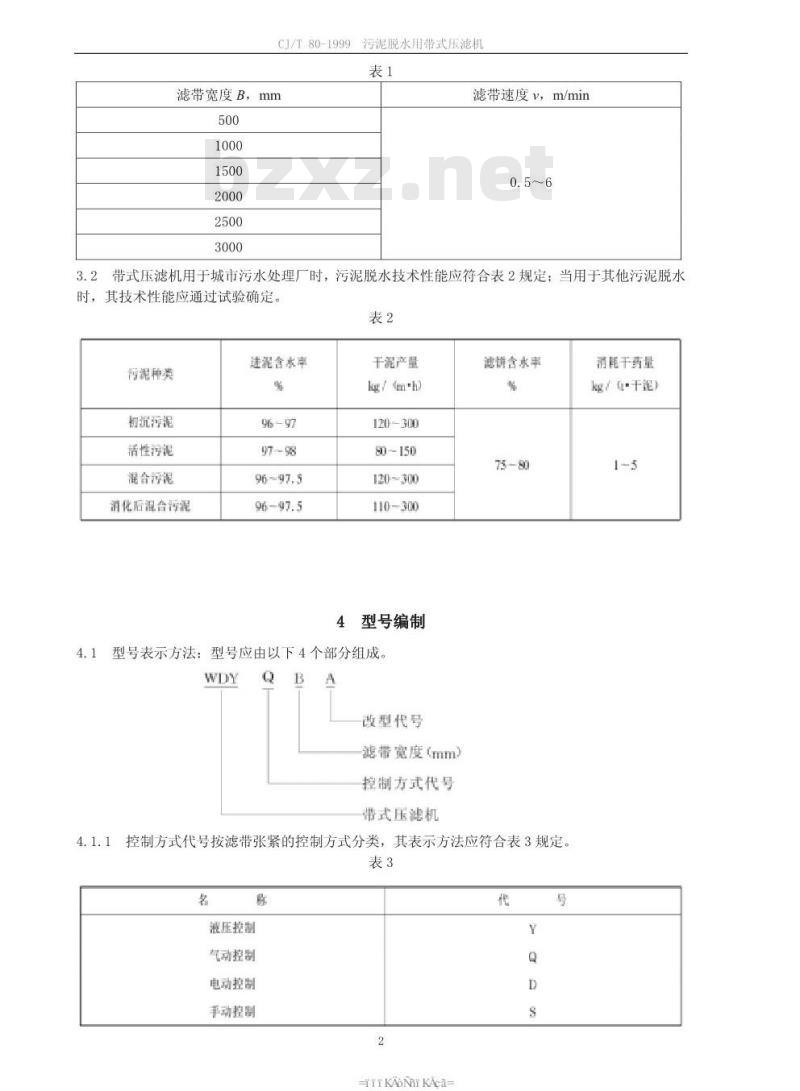

3.1带式压滤机的基本参数应符合表1规定。1
CJ/T80-1999污泥脱水用带式压滤机表1
滤带宽度B，mm
滤带速度y，m/min
带式压滤机用于城市污水处理厂时，污泥脱水技术性能应符合表2规定：当用于其他污泥脱水3.2
时，其技术性能应通过试验确定。表2
再混种类
柳沉泽泥
活性污混
混合浮混
消化后混合污泥
违泥合求率
干无产量
kg/m*h)
120-300
80~150
120300
110-300
型号编制
4.1型号表示方法：型号应由以下4个部分组成。WDY
改型代号
滤带宽度（mm）
控制方式代号
带式压滤机
德饼含水率
控制方式代号按滤带张紧的控制方式分类，其表示方法应符合表3规定。表3
液压控制
气动控制
电动控制
手动控制
TKAONT KAca-
消耗干药量
kg/干泥）

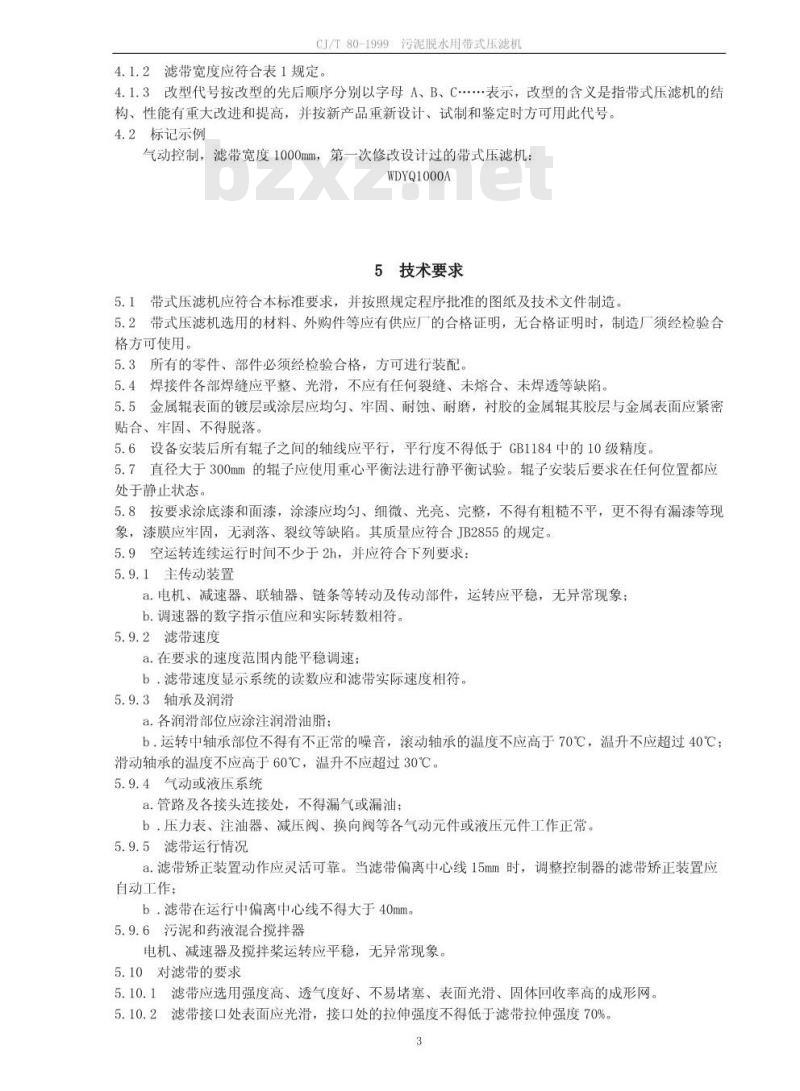

CJ/T80-1999污泥脱水用带式压滤机4.1.2滤带宽度应符合表1规定。4.1.3改型代号按改型的先后顺序分别以字母A、B、C..表示，改型的含义是指带式压滤机的结构、性能有重大改进和提高，并按新产品重新设计、试制和鉴定时方可用此代号。4.2标记示例
气动控制，滤带宽度1000mm，第一次修改设计过的带式压滤机：WDYQ1000A
5技术要求
5.1带式压滤机应符合本标准要求，并按照规定程序批准的图纸及技术文件制造。5.2带式压滤机选用的材料、外购件等应有供应厂的合格证明，无合格证明时，制造厂须经检验合格方可使用。
5.3所有的零件、部件必须经检验合格，方可进行装配。5.4焊接件各部焊缝应平整、光滑，不应有任何裂缝、未熔合、未焊透等缺陷。5.5金属辊表面的镀层或涂层应均匀、牢固、耐蚀、耐磨，衬胶的金属辊其胶层与金属表面应紧密贴合、牢固、不得脱落。
5.6设备安装后所有辊子之间的轴线应平行，平行度不得低于GB1184中的10级精度。5.7直径大于300mm的辊子应使用重心平衡法进行静平衡试验。辊子安装后要求在任何位置都应处于静止状态。
5.8按要求涂底漆和面漆，涂漆应均匀、细微、光亮、完整，不得有粗糙不平，更不得有漏漆等现象，漆膜应牢固，无剥落、裂纹等缺陷。其质量应符合JB2855的规定。5.9空运转连续运行时间不少于2h，并应符合下列要求：5.9.1主传动装置
a.电机、减速器、联轴器、链条等转动及传动部件，运转应平稳，无异常现象：b.调速器的数字指示值应和实际转数相符。5.9.2滤带速度
a.在要求的速度范围内能平稳调速：b，滤带速度显示系统的读数应和滤带实际速度相符。5.9.3轴承及润滑
a.各润滑部位应涂注润滑油脂：b.运转中轴承部位不得有不正常的噪音，滚动轴承的温度不应高于70℃，温升不应超过40℃：滑动轴承的温度不应高于60℃，温升不应超过30℃。5.9.4气动或液压系统
a.管路及各接头连接处，不得漏气或漏油：b.压力表、注油器、减压阀、换向阀等各气动元件或液压元件工作正常。5.9.5滤带运行情况
a.滤带矫正装置动作应灵活可靠。当滤带偏离中心线15mm时，调整控制器的滤带矫正装置应自动工作：
b.滤带在运行中偏离中心线不得大于40mm。5.9.6污泥和药液混合搅拌器
电机、减速器及搅拌奖运转应平稳，无异常现象。5.10对滤带的要求
5.10.1滤带应选用强度高、透气度好、不易堵塞、表面光滑、固体回收率高的成形网。5.10.2滤带接口处表面应光滑，接口处的拉伸强度不得低于滤带拉伸强度70%。3

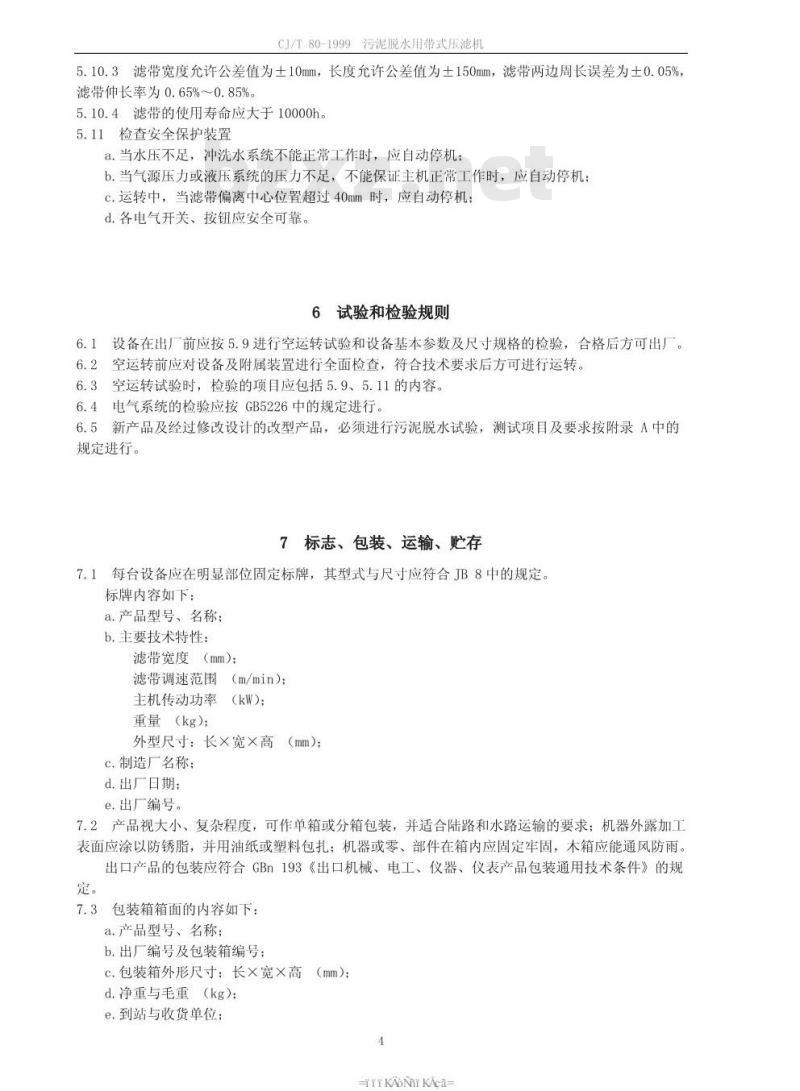

CJ/T80-1999°污泥脱水用带式压滤机5.10.3滤带宽度允许公差值为土10mm，长度允许公差值为土150mm，滤带两边周长误差为土0.05%，滤带伸长率为0.65%～0.85%。
5.10.4滤带的使用寿命应大于10000h。5.11检查安全保护装置
a.当水压不足，冲洗水系统不能正常工作时，应自动停机；b.当气源压力或液压系统的压力不足，不能保证主机正常工作时，应自动停机：c.运转中，当滤带偏离中心位置超过40mm时，应自动停机；d.各电气开关、按钮应安全可靠。6试验和检验规则
6.1设备在出厂前应按5.9进行空运转试验和设备基本参数及尺寸规格的检验，合格后方可出厂。6.2空运转前应对设备及附属装置进行全面检查，符合技术要求后方可进行运转。6.3空运转试验时，检验的项目应包括5.9、5.11的内容。6.4电气系统的检验应按GB5226中的规定进行。6.5新产品及经过修改设计的改型产品，必须进行污泥脱水试验，测试项目及要求按附录A中的规定进行。
7标志、包装、运输、贮存
7.1每台设备应在明显部位固定标牌，其型式与尺寸应符合JB8中的规定。标牌内容如下：
a.产品型号、名称：
b.主要技术特性：
滤带宽度（mm）；
滤带调速范围（m/min）：
主机传动功率（kw)：
重量（kg)：
外型尺寸：长×宽×高（mm）：c.制造厂名称：
d.出厂日期：
e.出厂编号。
7.2产品视大小、复杂程度，可作单箱或分箱包装，并适合陆路和水路运输的要求；机器外露加工表面应涂以防锈脂，并用油纸或塑料包扎：机器或零、部件在箱内应固定牢固，木箱应能通风防雨。出口产品的包装应符合GBn193《出口机械、电工、仪器、仪表产品包装通用技术条件》的规定。
7.3包装箱箱面的内容如下：
a.产品型号、名称；
b.出厂编号及包装箱编号；
c.包装箱外形尺寸：长×宽×高（mm）：
d.净重与毛重（kg）；
e.到站与收货单位；
KAONTKAca-
f.发站与发货单位；
g.包装储运图示标志。

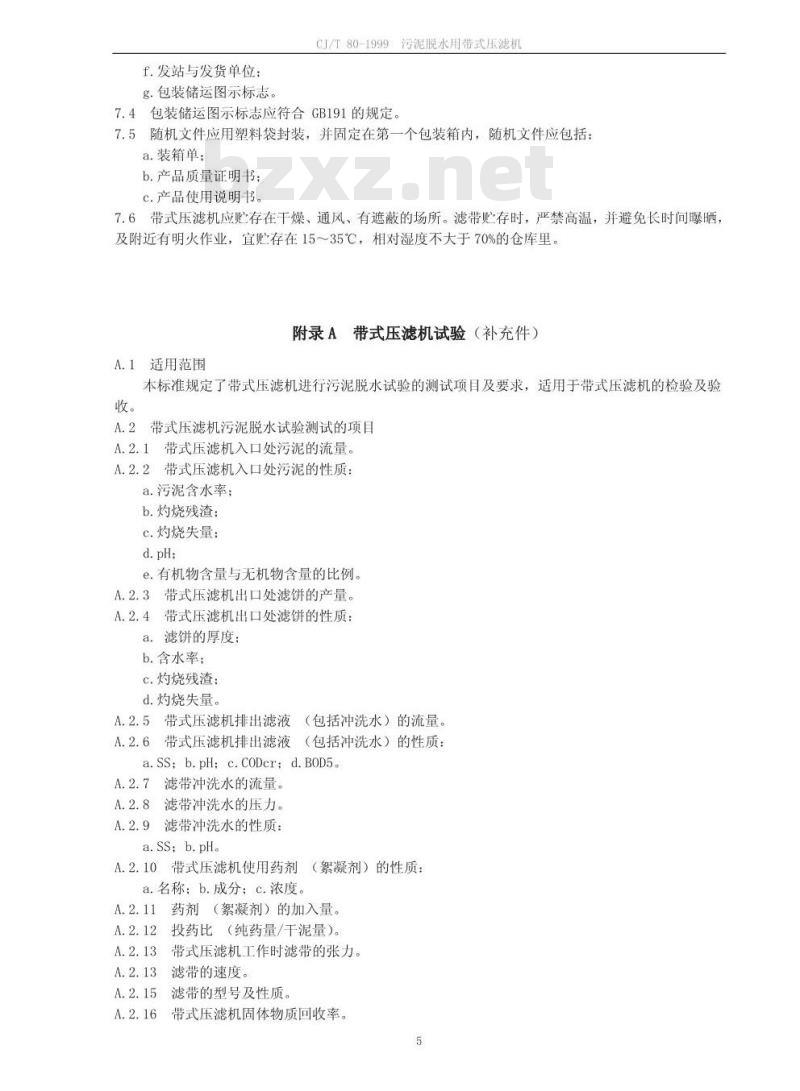

CT/T80-1999：污泥脱水用带式压滤机7.4包装储运图示标志应符合GB191的规定。7.5随机文件应用塑料袋封装，并固定在第一个包装箱内，随机文件应包括：a.装箱单：
b.产品质量证明书：
c.产品使用说明书。
7.6带式压滤机应贮存在干燥、通风、有遮蔽的场所。滤带贮存时，严禁高温，并避免长时间曝晒，及附近有明火作业，宜贮存在15～35℃，相对湿度不大于70%的仓库里。附录A带式压滤机试验（补充件）A.1适用范围
本标准规定了带式压滤机进行污泥脱水试验的测试项目及要求，适用于带式压滤机的检验及验收。
A.2带式压滤机污泥脱水试验测试的项目A.2.1带式压滤机入口处污泥的流量。A.2.2带式压滤机入口处污泥的性质：a.污泥含水率；
b.灼烧残渣：Www.bzxZ.net
c.灼烧失量：
e.有机物含量与无机物含量的比例。A.2.3带式压滤机出口处滤饼的产量。A.2.4带式压滤机出口处滤饼的性质：a.滤饼的厚度；
b.含水率；
c.灼烧残渣：
d.灼烧失量。
A.2.5带式压滤机排出滤液
（包括冲洗水）的流量。
A.2.6带式压滤机排出滤液
（包括冲洗水）的性质：
a.SS:b.pH:c.CODcr;d.BOD5。
A.2.7滤带冲洗水的流量。
A.2.8滤带冲洗水的压力。
A.2.9滤带冲洗水的性质：
a.SS:b.pH.
A.2.10带式压滤机使用药剂（絮凝剂）的性质：a.名称：b.成分；c.浓度。
药剂（絮凝剂）的加入量。
A.2.12投药比（纯药量/干泥量）。A.2.13带式压滤机工作时滤带的张力。A.2.13滤带的速度。
滤带的型号及性质。
带式压滤机固体物质回收率。
CJ/T80-1999污泥脱水用带式压滤机7带式压滤机动力消耗量。
带式压滤机必须在设备及污泥处于稳定状态运行时，方可进行上述项目的测试各测定项目的试验次数在同一运行条件下，原则上连续测三次，若有必要可再增加次数（（液）质测验时，可通过混合试样的方法，采取适宜水样。另外，在水
带式压滤机污泥脱水性能测试记录项
试验时间
含水率·
流量.m点
种洗术
新台干污超量，感
有机物/无机物
浓度%
股药量，配小
纯固量，gh
般药比，%
速度mtnin
张聚压力，MPa
工作时张力，CkgPJen
本压，MP
流量，点
S mg/L
厚度，
产量．g高
含率，器
新台泥产量，屋小
同体回收率，福
动力消耗量，k臀-h
TKAoNiKAca-
越验结果
推告人
含承率
审核人：
CT/T80-1999污泥脱水用带式压滤机表A2测试报告
分析项目
均烧现渣
灼烧失量
报告日期：
年月日
