【城镇建设行业标准(CJ)】 超声多普勒流量计

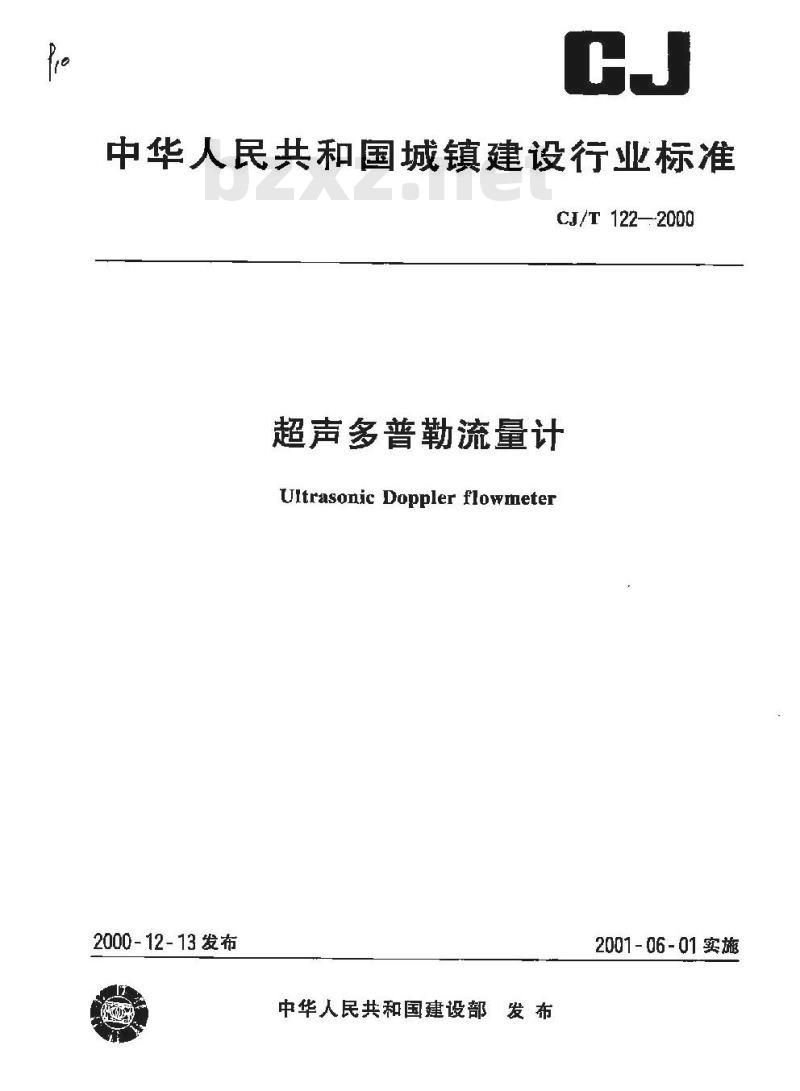

中华人民共和国城镇建设行业标准CJ/T 122—2000
超声多普勒流量计
Uitrasonic Doppler flowmeter2000-12-13发布
中华人民共和国建设部发布
2001-06-01实施
CJ/T122—2000

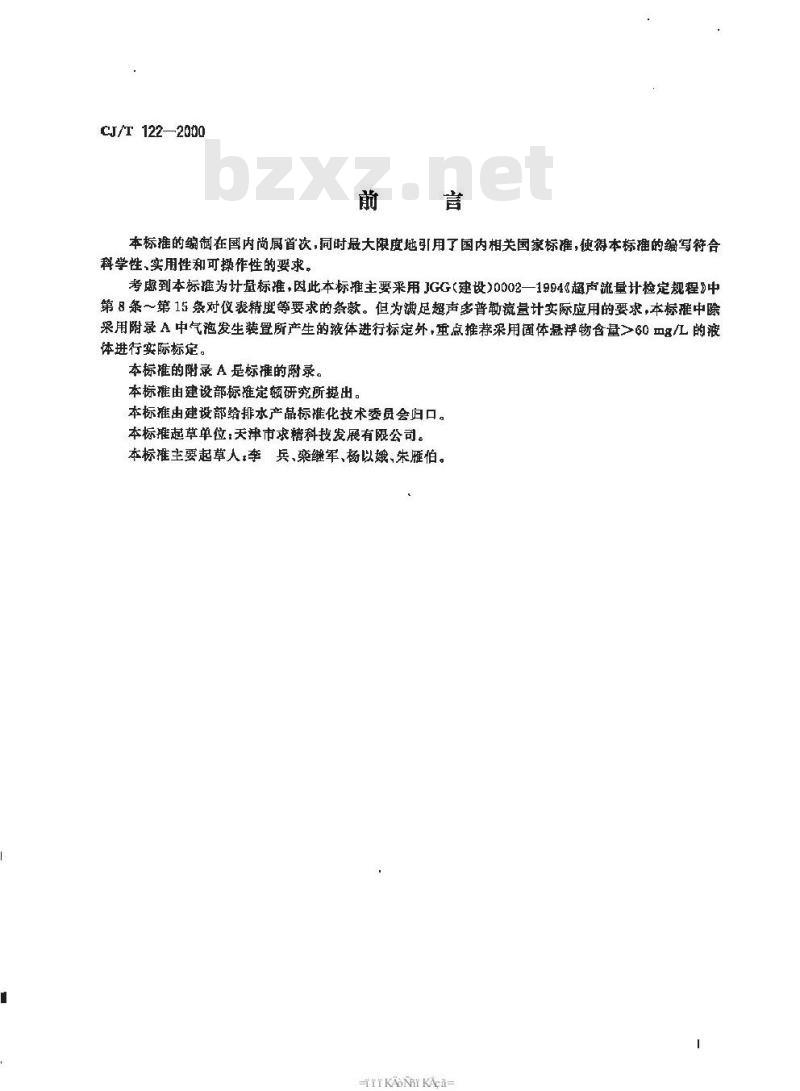

本标推的编制在国内商属首次，同时最大限度地引用了国内相关国家标谁，使得本标推的编写符合科学性、实用性和可操作性的要求。考虑到本标推为计量标准，因此本标推主要采用JGG（建设)0002—1994超声流量计检定规程》中第8条～第15条对仪表精度等要求的条款。但为满足超声多普勒流量计实际应用的要求，本标雅中除采用附录A中气泡发生装置所产生的液体进行标定外，重点推荐采用固体悬浮物合量>60的液体进行实际标定。
本标推的附录A是标准的附录。
本标摊由建设部标雄定额研究所提出。本标推由建设部给排水产品标推化技术委员会归口。本标推起草单位天津市求精科技发展有限公司。本标推主要起草人，李兵、栾继军、杨以娥、朱雁怕。TTKAONTKAca=

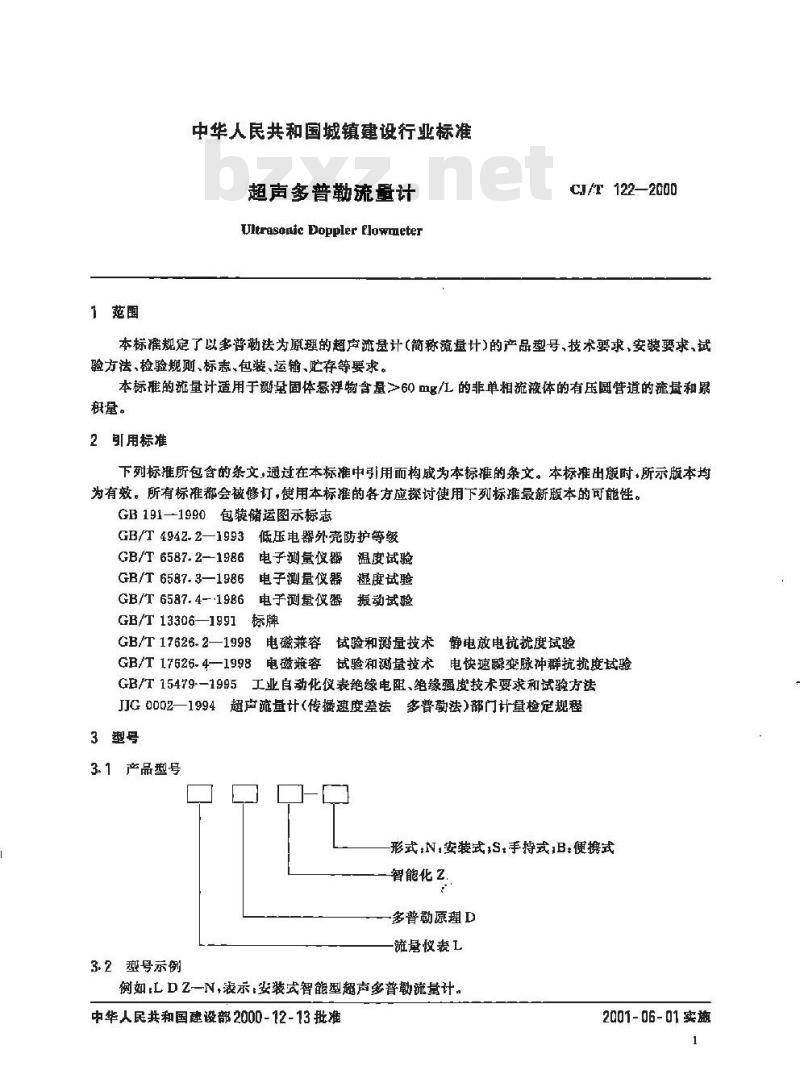

1范围
中华人民共和国城镇建设行业标准超声多普勒流量计
Ultrasonic Doppler flowmeterCI/T 122—2000
本标准规定了以多普勒法为原理的超产迹量计（简称流量计）的产品型号、技术要求、安装要求、试验方法、检验规则、标志、包装、运输、贮存等要求。本标难的流量计适用于测量固体悬浮物含量>60mg/L的非单相流液体的有压圆营道的流盘和累积量。
2可用标准
下列标推所包含的条文，通过在本标准中引用而构成为本标推的条文。本标准出时，所示版本均为有效。所有标准都会被修订，使用本标推的各方应探讨使用下列标推最新版本的可能性。GB191-1990包装储运图示标志
GB/T4942.2-1993低压电器外壳防护等级GB/T 6587. 2-1986
GB/T6587.3—1986
GB/T 6587.4--1986
电子测量仪器温度试验
电子测量仪器
电子测量仪器
GB/T13306—1991标牌
GB/T 17626.2—1998电磁兼容
GB/T17626.4—1998
电磁兼容
度试验
振动试验
试验和量技术静电放电抗扰度试验试验和薇量技术电快速臀变脉神群抗扰度试验GB/T 15479--1995
工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法JJG0002—1994超声流量计（传播速度差法多誉勒法）部门计量检定规程3型号
3.1产品型号
形式:N,安装式,St手持式,B:便携式智能化Z.
一多普动原理D
流基仪表L
3.2型号示例
例如,LDZ一N，浓示，安装式智能型超声多普流量计。中华人民共和国建设部2000-12-13批准2001-06-01实施

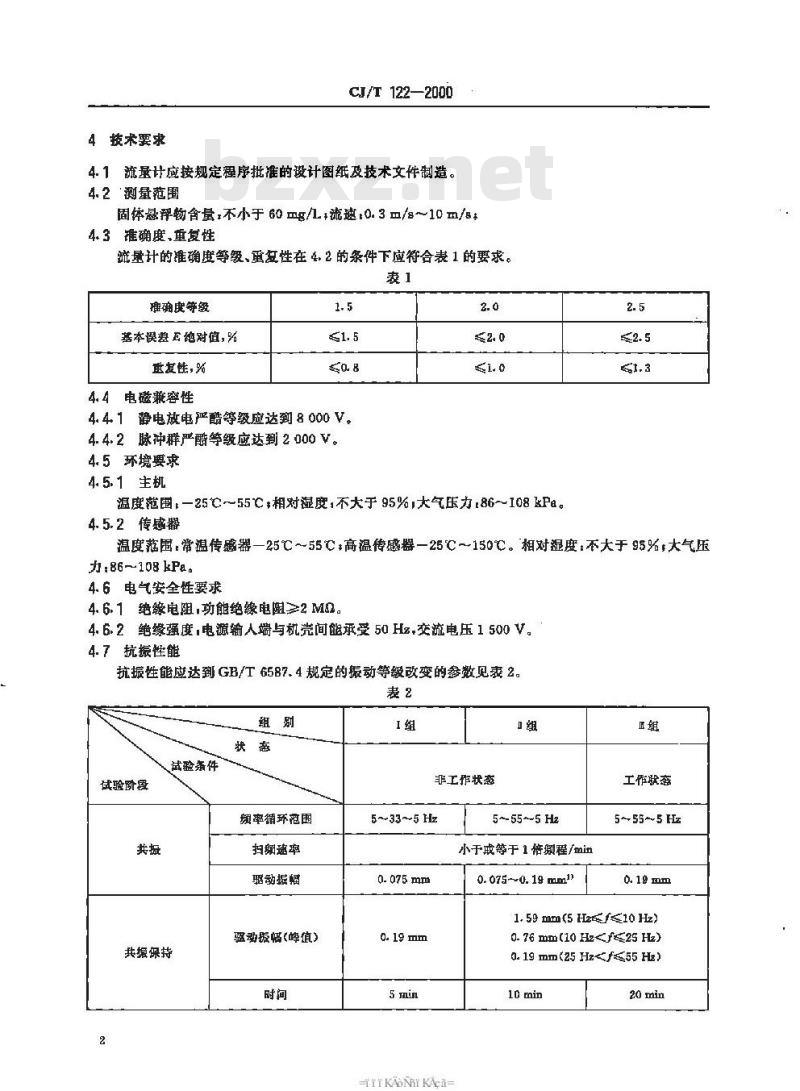

4技术要求
CJ/T 122—2000
4.1流量计应按规定程序批推的设计图纸及技术文件制造。4.2测量范围
固体悬浮物含量，不小于60mg/L，流速：0.3m/s~10m/s#4.3维确度、重复性
量计的准确度等级、重复性在4. 2的条件下应符合表1的要求。轰1
确度等级
基本误差E饱对值,%
重复性，%
4.4电磁兼容性
4.41静电放电严酷等级应达到8000V。4. 4. 2 脉冲群严醋等级应达到 2 000 V,4.5环境要求
4.5.1主机
温度范国，—25℃~55℃，相对湿度，不大于95%，大气压力86~108kPa。4.5.2传感器
温度范围.常温传感器一25℃～55C高温传感器一25℃～150℃。相对湿度：不大于 95%，大气压力：86~108kPa.
4.6电气安全性要求
4.6.1绝缘电阻，功能绝缘电阻三2M24. 6.2绝续强度,电源输人端与机壳间能承受 50 Hz,交流电压 1 500 V。4.7抗振性能
抗振性能应达到GB/T6587.4规定的振动等级改变的参数见表2。表2
试验条件
试验段
共振保持
频率循环范围
扫毯率
驱动据幅
驱动扳幅（峰值）
非工作状态
5~33~5 Hz
0. 075 mm
-TKAONiKAca-
工作驳态
5~55~~5Hz
小于戒等于 1倍频程/min
0. 075~0. 19 mml
5~55~5Hz
1. 59 mm(5 Hzf≤10 Hz)
.76mm(10Hz0. 19 mm25 Hzf≤55 Hz)
10 min
20 min
试验既段
试验条件
振动环
重红共摄搜案
频率循环范画
照动握幅(峰值）
扫速率
频率循环范围
扫蜘速率
驱动振蝠(峰值)
.CJ/T 122—2000
表2(完）
非工作状态
5-335Hz
5~33 ~5 Hz
5~55 ~5 Hz
小于或等于1倍翻程/mi
6~55~6 Hz
小于或等于1倍频程/min
0. 075~0. 19 mm
1)根据仅器的固程度,可在 0. 075~0. 19 mm范困内任取—值。4.8外观要求
工作状态
5~55~5 Hz
5~55~5 Hz
超声流量计的主机面板应均勾整洁、字迹清晰、不得有划痕：传感器表面应光滑整猪。4.9防护等级
主机，脑护等级不低于IP55,传感器：防护等级不低于IP66。4.10电源
供电电源应符合AC(220V士22)V频率为(50士1)Hz。5
安装要求
换能器应安装在平直的、内表面平、圆度好的直段上，上下游所需直管段长度见表3。5.1
阻力件
90°弯头
T字形弯头
渐扩管
上群侧
下避衡
阻力件
断缩管
C3/T 122—2000
表3（完）
上游创
流量谢节阅在上游
5.2传感器安装传感器应按照说明书安装下游室
滋迎调女两在下游
5.3传感器前端面与管道间应充满耦合剂，不得有气泡并用紧固件将换能器固定在管道上。5.4流量计标推管段的轴线应与替道轴线相一致，法兰面之间密封圈压累后应不突入管内。6试验方法
6.1推确度、重复性试验
推确度、重复性应采用两相流液体进行试验，两相流液体的产生可采用附录 A(标推的附录)的气范发生装置产生的气液混合体，亦可采用固体悬浮物含量>60mg/L的固液混合体进行试验并按JJG0002中有关规定试验方法进行。6. 2电磁兼容性试验
6.2.1静电.放电严酪等级按GB/T17626.2中有关规定的实验方法进行。6.2. 2脉冲群严等级按 GB/T 17626. 4 中有关规定的实验方法进行。6.3环境要求实
6.3.1按GB/T6587.2电子测量仅器温度试验中有关规定试验方法进行。6.3.2按GB/T6587.3电子测量仪器湿度试验中有关规定试验方法进行。6.4电气安全性实验
按GB/T15479工业自动化仅表绝缘电阻，绝缘强度技术要求及试验方法中有关规定试验方法进行。
6.5抗振性能实验
按GB/T6587.4电子测量仪器振动试验中有关规定试验方法进行。6.6外观
目测。
6.7防护等级实验
按GB/T4942.2低压电器外壳防护等级中有关规定的试验方法进行。6.8电源电压变化性实验
用调压器将电源电压在220V土22V范围内整，且能满足表1的要求。-TTKAONTKAca-
7检验规则
7.1检验
检验分出厂检验和型式检验。
7.2出厂验下载标准就来标准下载网
CJ/T 122—2000
产品须经工厂检验部门检验合格，并出具合格证书方可出厂，出厂检验为逐台检验，检验的项目、方法和要求见表4。
7.3型式检验
7.3.1当有下列情况之一时，应进行型式检验。日）新产品鉴定时。
b）当材料、结构、生产工艺有重大改变，足以影响产品性能时。c）连续停产两年以上恢复生产时。d）正常生产五年后。
e）国家质量监督机构提出检验要求时。7.3.2抽摔方法
应从不少于两个生产批软中随机抽样,抽样数量不少于3台。7.3.3判定规则
结果应符合第4章的规定，全部符合要求者判定为合格，由检验部门出具合格证，对一项不合格者加倍抽验，若仍不合格判为不合格。7.3.4
型式检验项目见表4。
技术性能项目
推确度审复性
电磁兼容性
环境要求
电气安全性要求
抗瘀性能
8标志、包装、运输、贮存
8.1标志
技术要求序号
型式检验
由厂检验
产品标牌的形式和尺寸应符合GB/T13306的有关规定，并标明下列内容，）产品名称、型号，
b）主要技术特性
e）出厂编号
d）出厂日期，
e）制造厂名称。
B.2包装箱上应有下列标志：
a）制造厂名称和厂址，
b）产品名称、型号、数量，
试验方法
c）体积(长×宽X高)1
d）产品批文导，
CJ/T 122-200D
e）“小心轻放”、\向上”、\怕\、“怕热”等字样式标志，标志图形应符合GB191中有关规定。8.3每台流量计出厂时，包装箱内应包插下列随机文件，a）装箱单，随机配件、配件清单b）合格证，
e）使用说明书：
d）保修单。
8.3.1合格证上必须有下到标志，）制造厂名称，
b）产品名称、型号：
c）检验日期，
d）检验者代号。
日.3-2使用说明书应能指导用户正确操作和维护流量计。B.4流量计运输由合同规定，但应避免丽雪淋和机械碰撞。8.5流量计存放的仓库应干燥，环境温度在一5℃～十40C，相对湿度小于80%（20℃），室内应避免强烈日光及其他会引起魔蚀的气体，室内应通风良好。6
TTKAONTKAca=
A1气泡发生装暨示意图如图A1。A2将气泡发生管的头置于管道中心。CJ/T 122—2000
附录A
(标推的附录）
气泡发生装量
换能器安装在气泡注人点下游1.5D的地方。A3
A4气注人量应满足流量计的要求，注人气泡的流量应为流量计流量值的0.1%。A5
过滤器的滤网孔宜选在m左右。
气滤发生管
过滤量
转子班量计
追止周
球减酮响
气泡发生装暨示意图
CJ/T 122-2000
中华人民共和国城销建设
行业标准
超声多替动流量计
CJ/T 122—2000
中国标准出版社出版
北京复兴门外三里河北街16号
邮政线码：100045
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行
各地新华书店经售
开本880×12301/16印张3/4
字数13千字
2001 年 7 月第一版
反2001年7月第一次印刷
印数 1—1 000
书号：155066·2-13715
定价8.00元
网址bzcbs.com
科目574-—530
版权专有侵权必究
举报电话：（010)68533533
-TTKAONT KAca-
