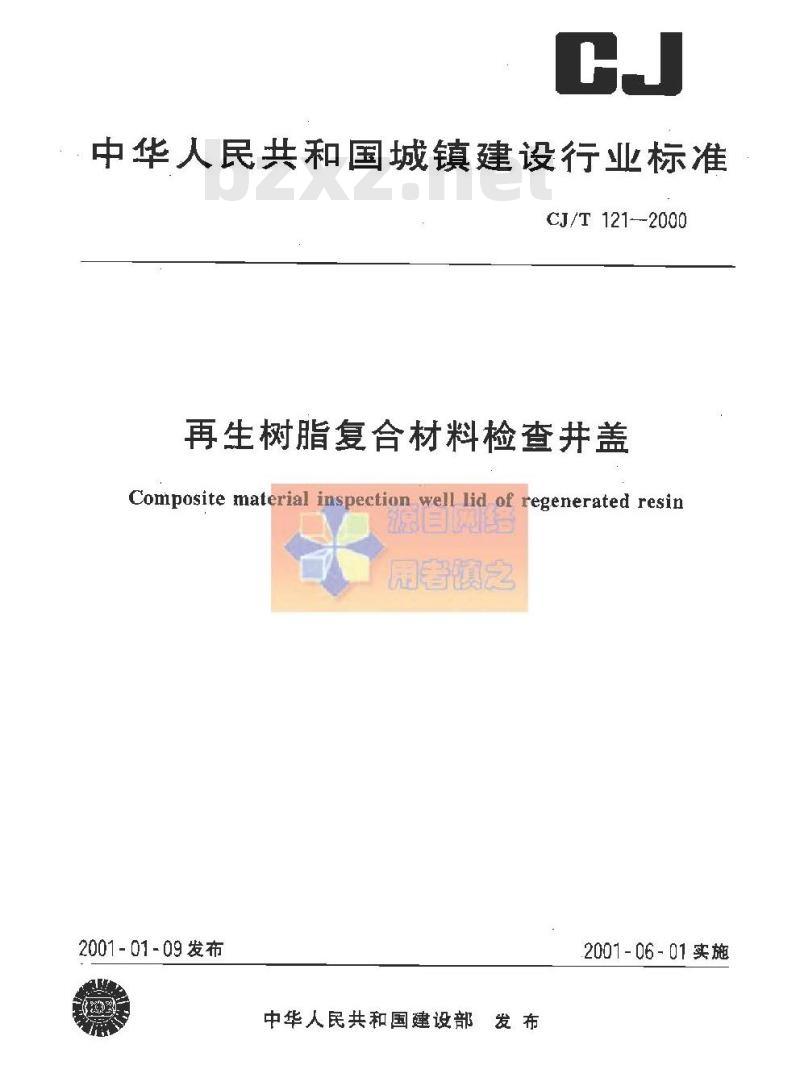

【城镇建设行业标准(CJ)】 再生树脂复合材料检查井盖

中华人民共和国城镇建设行业标准CJ/T 121--2000
再生树脂复合材料检查井盖
Composite material inspection well lid of regenerated resin源直鸿
用者馍之
2001-01-09发布
中华人民共和国建设部发布
2001-06-01实施
CJ/T 121—2000

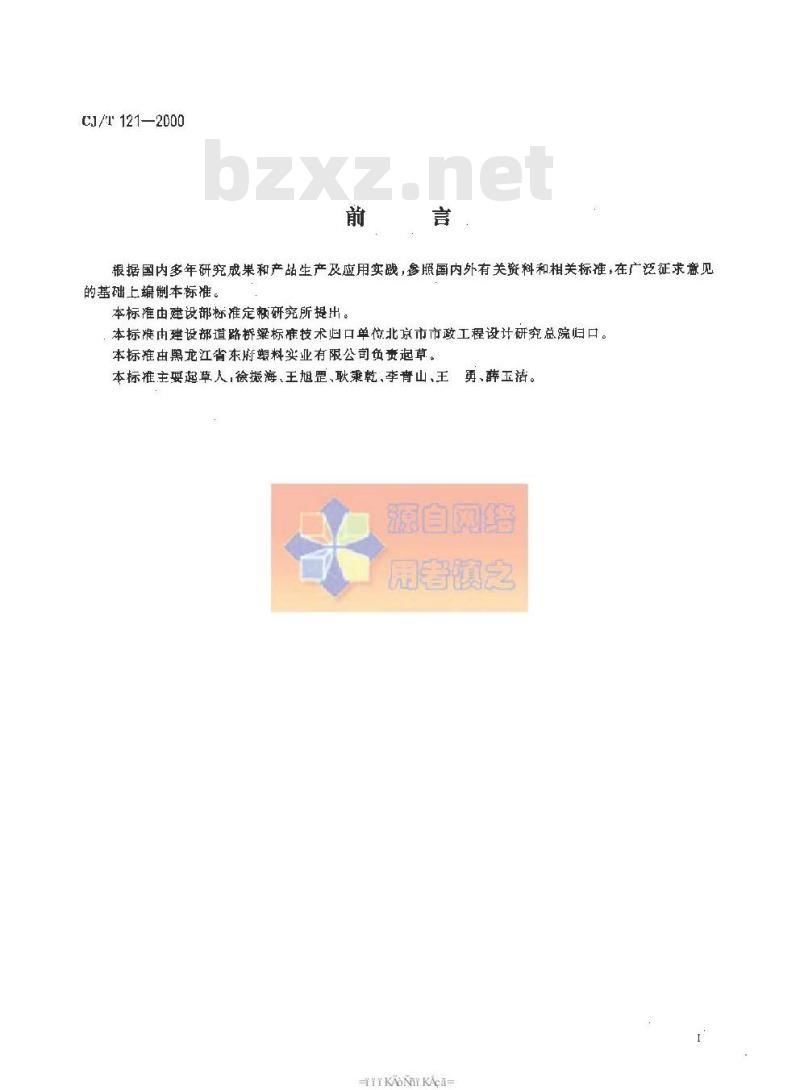

根据国内多年研究成果和产品生产及应用实践，参照国内外有关资科和相关标准，在广泛征求意见的基础上编制本标准。
本标准由建设部标准定额研究所提出。本标准由建设部道路桥粱标准技术归口单位北京市市政工程设计研究总院归口。本标推由黑龙江省东府塑料实业有限公司鱼资起草。本标准主耍起草人，徐振海、王旭罡、耿秉乾、李青山、王勇、薛玉洁。源自网络
用者镇之
-TTTKAONiT KAca-

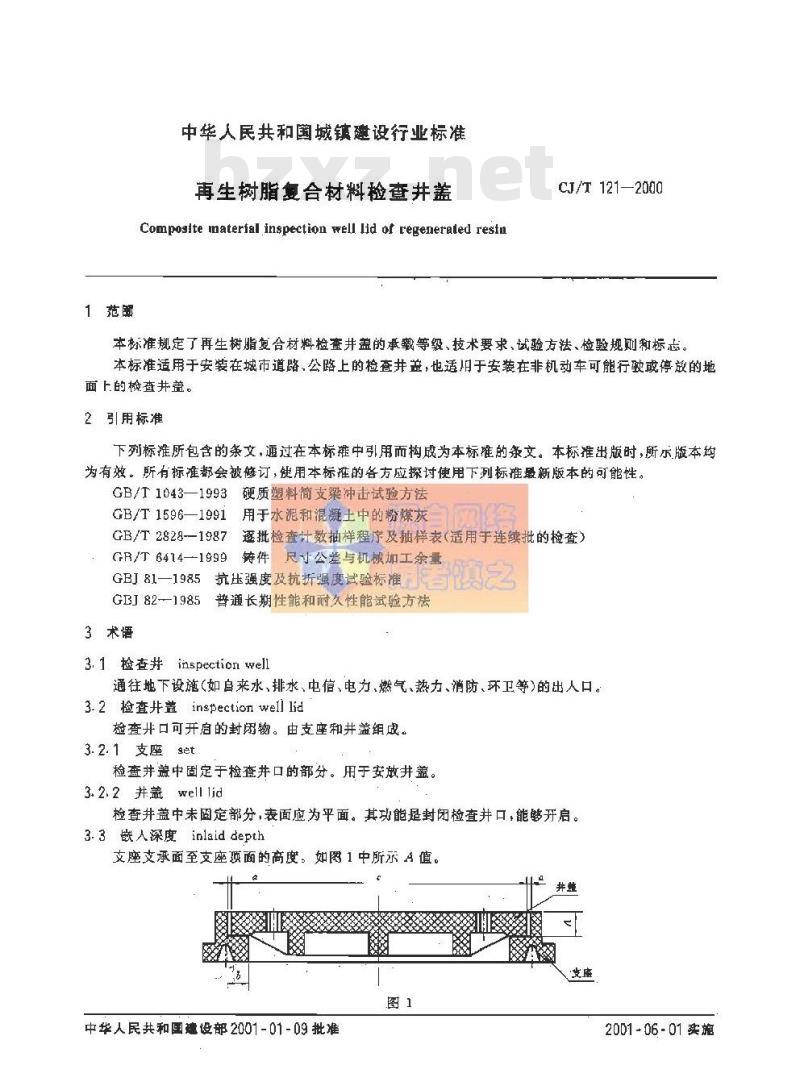

1范爾
中华人民共和国城镶建设行业标准再生树脂复合材料检查井盖
Composite material inspection well lid of regeneraled restnCJ/T 121—2000
本标准规定了再生树脂复合材料检查井盖的承载等级、技术要求、试验方法、检验规则和标志。本标准适用于安装在城市道路，公路上的检查井盖，也适旧于安装在非机动车可能行驶或停放的地面上的检查井盖。
2引用标准
下列标准所包含的条文，通过在本标雅中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标推最新版本的可能性。GB/T1043—1993硬质塑料简支梁冲击试验方法GB/T1596—1991用于水泥和混凝土中的粉煤灰逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 2828-1987
尺寸公差与机械加工余量
GR/T 6414—1999铸件
抗压强度及抗拆强度试验标准暑慎之GBJ 81—1985
GBJ 82-1985
普通长期性能和耐久性能试验方法3术语
3.1检查井inspection well
通往地下设施（如自来水、排水、电信、电力、燃气、热力、消防、环卫等）的出人口。3. 2 检查井盖inspection well lid检查并口可开启的封闭物。由支座和井盖组成。3.2.1支座set
检查井盖中固定于检查井口的部分。用于安放井盖。3.2.2井盖well lid
检查井盖中未固定部分，表面应为平面。其功能是封闭检查并口，能够开启。3.3嵌人深度inlaid depth
支座支承面至支座题面的商度。如图1中所示A值。井塑
中华人民共和国建设部2001-01-09批准2001-06-01实施

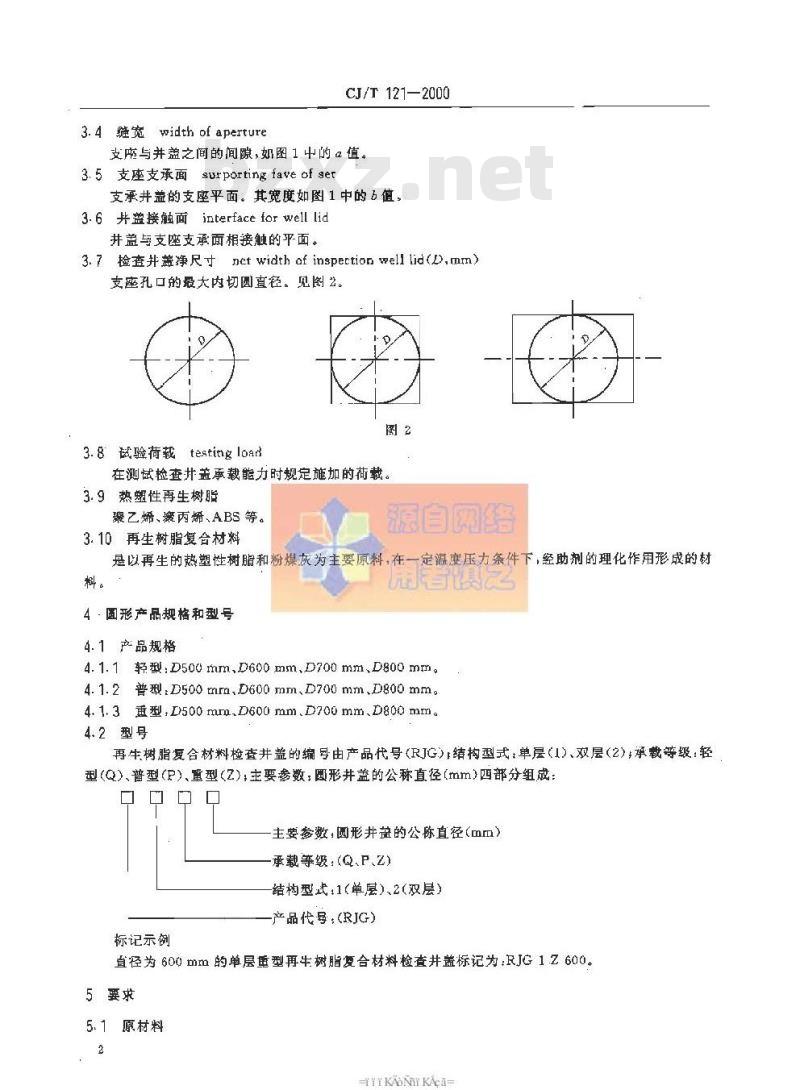

3. 4 继宽width of aperture
CJ/T 121—2000
支応与并盖之间的间隙如图1 中的α值。3.5支座支承面surporting faveof ser支承井益的支座平面。其宽度如图1中的6值。3.6井盖接触面 interface far well lid井盖与支座支承面相接触的平面。3.7检查井燕净尺寸netwidthafinspertionwelllid（D，mm）支座孔口的最大内切圆直径。见图2。图2
3.8°试验荷载testitng loard
在测试检查井益承载能力时规定施加的荷载。3.9热塑性再生树脂
囊乙烯、丙烯、ABS 等。
源自网络
3.10再生树脂复合材料
是以再生的热塑性树脂和粉煤灰为主要原料，在一定温度压力条件下，经助剂的理化作用形成的材料。
4·圆形产品规格和型号
4.1产品规格
通者摄
4.1.1轻型.D500 mm.D600mmD700mm、D800 mm。4.1.2普型:D500 mm.D600 mm、D700 mm,D800 mm。4.1.3重型.D500 mm.D600 mm.D700 mm.D800 mm。4.2型号
再生树脂复合材料检查井盖的编由产品代号（RJG），结构型式，单层（1)、双层（2），承载等级：轻型(Q)、普型(P）、重型(Z)，主要参数：圆形井益的公称直径(mm)四部分组成：口口口口
主要参数：圆形井益的公称直径(mm)承载等级：(Q、P、Z)
结构型武：1(单层）、2（双层）产品代号：（RJG)
标记示例
直径为600mm的单层重型再生树脂复合材料检查井盖标记为：RJG1Z6005要求
5.1原材料
-rKANIKAca=
CJ/T121—2000

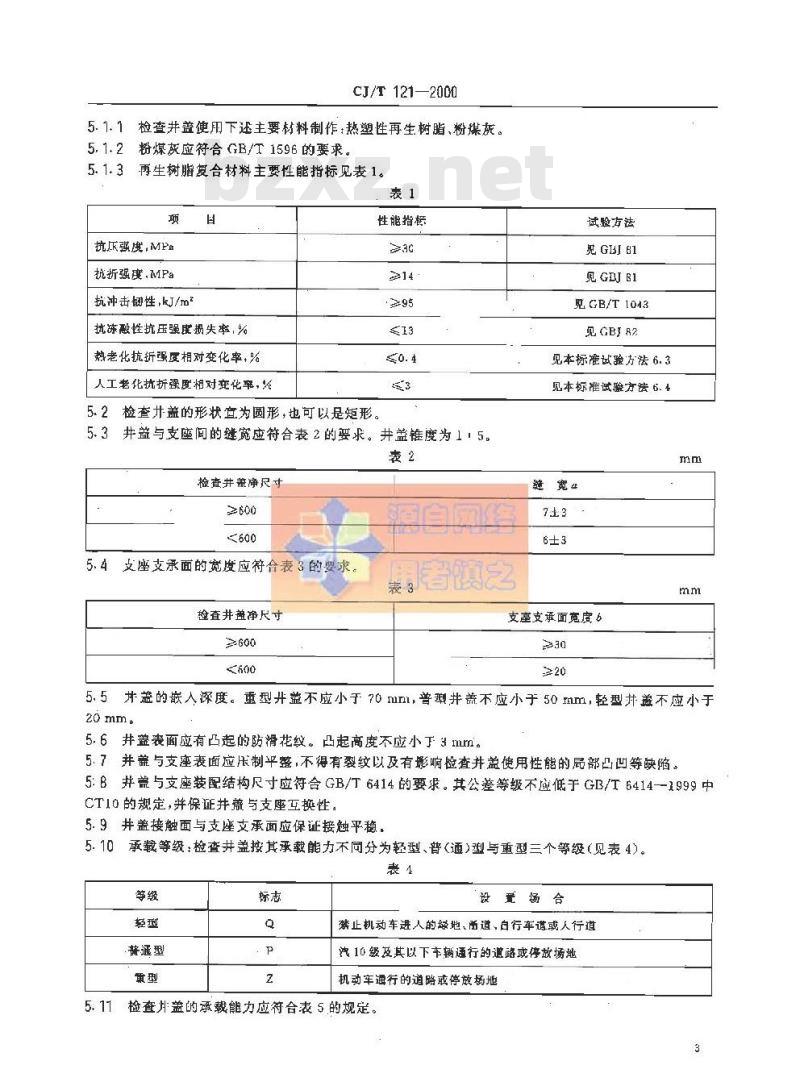

检查井盖使用下还主要材料制作：热塑性再生树脂、粉煤灰。5. 1.1
粉煤灰应符合GB/T1596的要求。5.1+2
再生树脂复合材料主要性能指标见表1。5.1.3
抗JK强魔，MP
抗折强度,MPa
抗冲击韧性,kJ/m
抗冻融性抗压强度摄失率，%
热老化抗折强度相对变化率，%
人工老化抗折强度相对变化率，长性能指标
5.2检查并盖的形状宣为圆形，也可以是矩形。5.3
井益与支座间的缝宽应符合表2的要求。并盖锥度为1！5。表2
检查井荒净尺寸
支座支承面的宽度应符合表3的要求检查井盖净尺寸
河自网
果者镇之
试验方法
见GJB1
见 GB/T 1043
见GBJ82
见本标准试验方法6.3
见本标准试验方法 6. 4
支座支承面克度
5.5并益的嵌人深度。重型并益不应小于70mml，普型井盖不应小于50mm，轻型井盖不应小于20mm。
5.6并盖表面应有凸起的防滑花纹。凸起高度不应小于3mum。5.7并盖与支座表面应压制平整，不得有裂纹以及有影响检查并盖使用性能的局部凸凹等缺陷。5:B井盖与支座装配结构尺寸应符合GB/6414的要求。其公差等级不应低于GB/T6414-1999中CTI0的规定，并保证并盖与支座互换性，5.9并盖接触面与支座支承面应保证接触平稳，5.10承载等级：检查井盖按其承载能力不同分为轻型、普(通)型与重型三个等级（见表4)。表4
静诞型
设置场合
禁止机动车进人的缺地，函道、白行车道或人行道汽10级及其以下车辆通行的遭路或停放场地机动车通行的道路或停放场地
5.11检查并盖的承载力应符合表5.的规定。3
检查并益等级
6试验装置及试验方法
CJ/T 121 2000
域验载，kN
6.1试验范固是承载能力、人工老化和热老化6.2承载能力试验
6.2.1·应按成套查并盖进行试验。6.2.2试验倚裁与允许残留变形应符合表5的规定，允许残留变形，血m
(1/500)D
(1/500)D
(1/500)D
6.2.3加载设备，加裁设备所能施加的荷载应不小于360kN，其台面尺寸必须大于井盖支座最外缘尺寸：测力仪器误差应低于土3%，加载试验装鼠如图3。加
6.2.4试验装置附件
開者慎之
划性垫块
螺胶染片
a）刚性垫块：刚性垫块尺寸为：直径356mm，厚度≥40mm，上下表面应平整。见图4。1×45°
b）橡胶挚片：在刚性垫块与并盖之间放置一弹性橡胶垫片，垫片的平面尺寸应与刚性垫块相同，垫片厚度应为6mm~10mm。
6. 2. 5 试验程序
6.2.5.1调整刚性垫块的位置，使其中心与并盖的几何中心重合。6.2.5.2在施加2/3试验荷载后，井盖残留变形的测量：以1～3kN/s速度加载，加载至2/3试验荷教，然后卸载。此过程重复行5次。第一次加裁前与第5饮加载后的变形之差为残留变形，其值不允许超过表5中的规定。6.2.5.3以上述相同的速度加载至表5规定的试验荷载，5min后卸载，并盖、支座不得出现裂纹。6.3热老化处理试验
6.3.1试验装置及技术要求
热老化试验箱，试验控制温度80℃士2℃，令期7d，试件尺寸40mm×40mm×160mm中
-TTTKAONiT KAca-bzxZ.net
6.3.2试验方法
CJ/T 121 -2000
试件在热老化箱80C士2℃条件下达到令期后，在室温下冷却24h后，以试件抗压强度相对变化率表示。
6.4人T老化试验
6.4.1试验装置及技术要求
8）调温调湿装置模拟大气湿度、温度变化控制器。b）喷水装置：模拟大气降前装置。c）光源装置：氙灯。
6.4.2试验法
60℃土5℃，氙灯及雨淋500h，用抗折强度变化率表示。7检验规则
产品检验分为出厂检验与型式检验。7.1批量与抽样
应符合GB/T2828的要求，采用随机抽样方法取样。产品以同一规格、问一种类、同一原材料在相似条件下生产的检查井盖构成批量。一批为100套检查并益，不足100套时也作为一批7.2出厂检验
7.2.1按5.3~5.9要求，对检查井盖遂套检查面K盗7.2.2如载试验，每批随机抽取2套检查井盖进行承载能力试验。如有一套不符合5.11要求，则再抽敢2套重复本项试验。如再有套不符合要求，则该批检查井盖为不合格。
7.2.3每批产品必须有该批材质的检验报告。：7.3型式验
后7.3.1退有下列情况之一时，应进行型式检验：a》生产满1年，
b）新产品1
c）产品设计、生产工艺，使用材料变更！用者馍之
d）出厂检验与上一次型式检验有较大差异，e）停产后恢复生产，
f）国家质量监督机构提出检验要求！g）使用单位提出检验要求。
7.3.2按5.3和5.9要求，每一批星随机抽取20套捡查并盖逐套检查，如果有2套及以下不符合要求，则该批产品可视为合格。有3套以上（合3套）不符合要求，则该批产品为不合格。7.3.3从7.3.2抽取的20套检查井中，随机抽取8套进行承载能试验，如有：~套不符合5.11要求，则再抽取3套重复本项试验，如再有一套不符合要求，则该批检查并盖不合格。7.4型式试验不合格，该产品应立即停止生产。采取措施斥，须再次进行型式试验、合格后方能正式投人生产。
8标志及出厂证明书
8.1标志
每套检查井盖的并盖上必须具有永久性清楚的下列标志：a）检查井盖专用符号标志（如上水、下水、给水、煤气、热力、消防等）：5
b）用汉宇标明制造厂名；
c）生产年、月、日、班次，
d）商标：
f）产品型号。
8.2出厂证明书
CJ/T 121--2000
经检验合格产品应填写出厂证明书，其内容包括，）证明5编号：
b）制造厂名称和联系方式：
c）产品承载等级：
d）生产质量检验结果！
e）承载能力试验结果；
制造厂检验部门及检验人员签章g）符合的标推。
8.3合格的并盖与支座必须有合格标记。9 包、贮存与运输
9.1包装：无特殊要求不包装。
9.2贮存露天存放。
9.3装卸运输：当采用叉车装御时，产品底部应有托盘，层高不得高于10套：当采用人工装卸时严禁从车上扔下，以免摄坏产品。运输时应采用平装方式同者馍之
