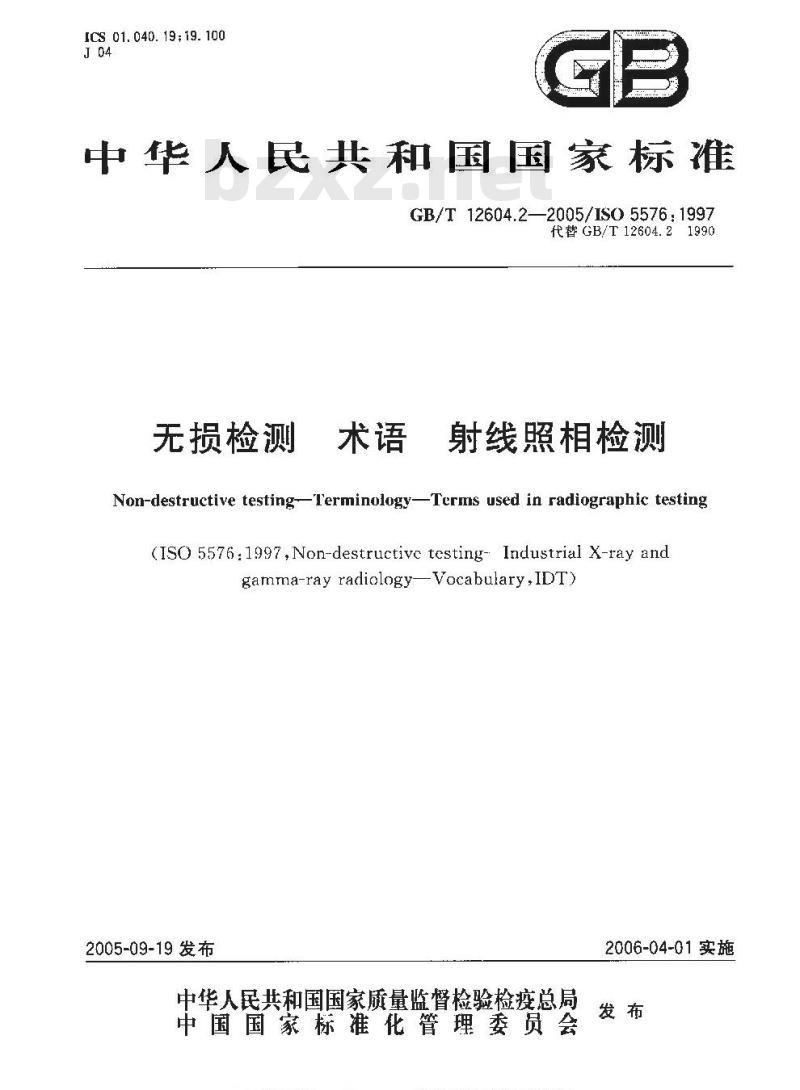

【国家标准(GB)】 无损检测 术语 射线照相检测

ICS 01.040.19;19.100
中华人民共和国国家标准
GB/T 12604.2—2005/ISO 5576: 1997代替GB/T12604.21990
无损检测
射线照相检测
Non-destructive testing-TerminologyTerms used in radiographic testing(ISO 5576:1997,Non-destructivc testing- Industrial X-ray andgamma-ray radiology—Vocabulary,IDT)2005-09-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施

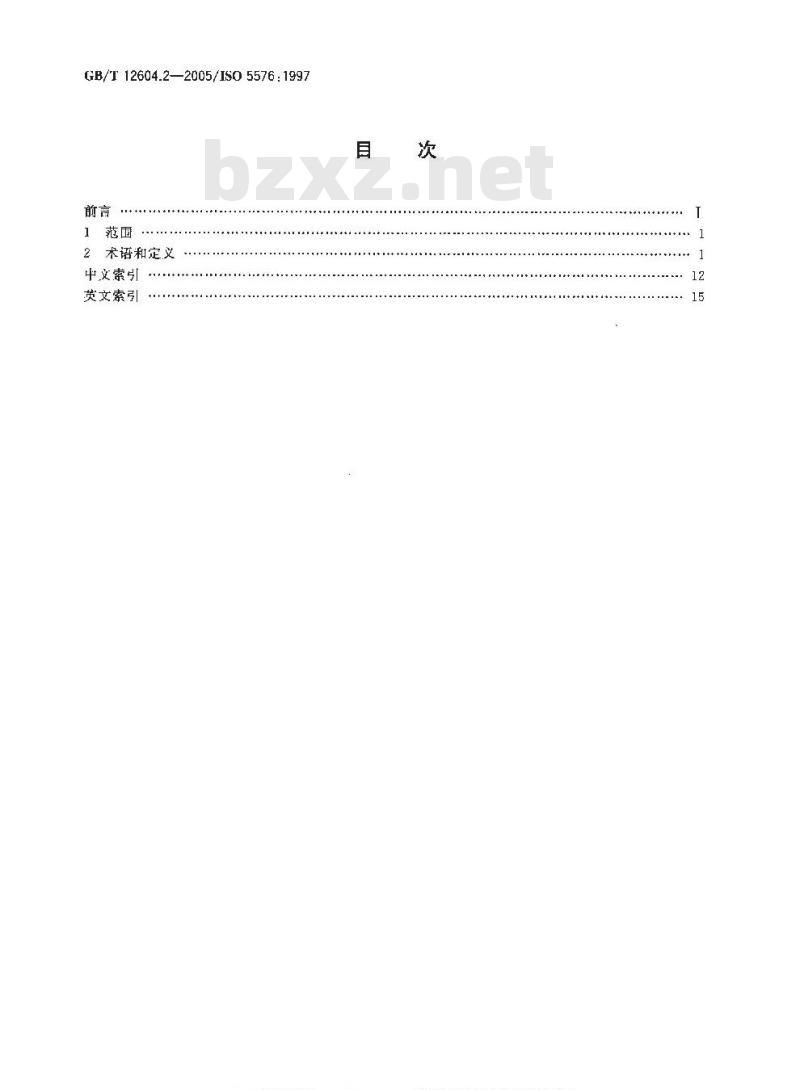

GB/T 12604.2—2005/ISO 5576:1997前言
术语和定义
中文索引
英文索引

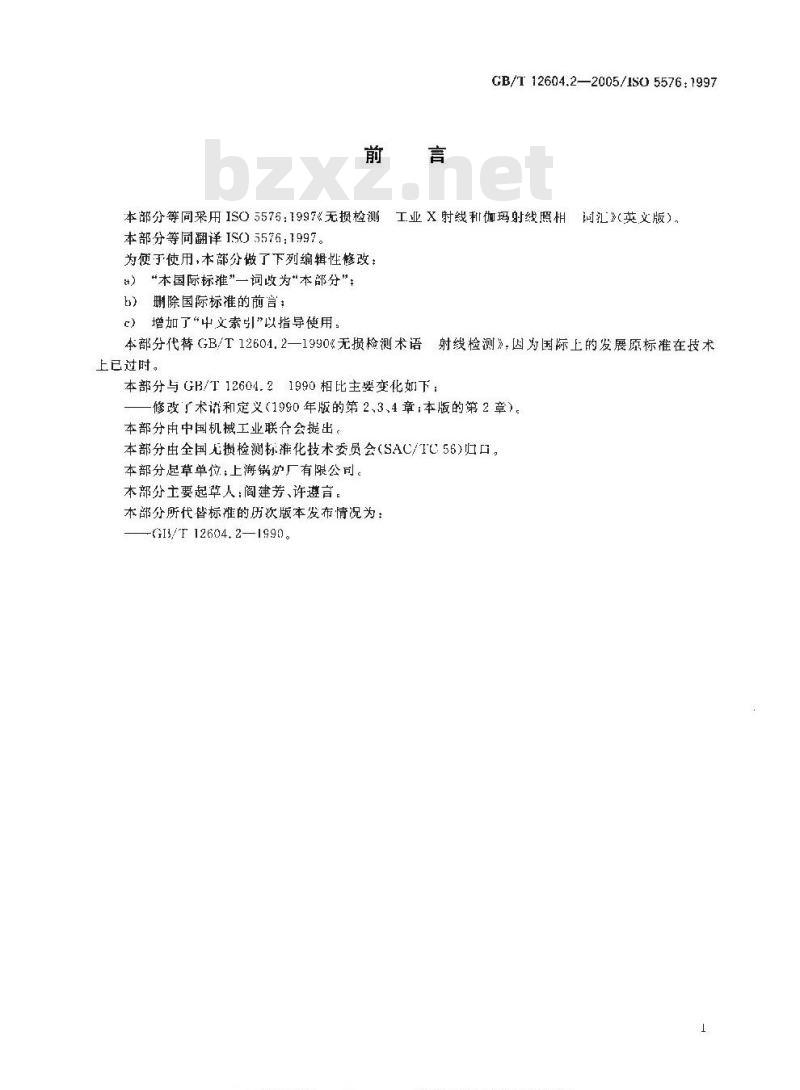

GB/T 12604.2—2005/ISO 5576 : 1997本部分等同采用ISO5576：1997无损检测工业X射线利玛射线照相词汇》英文版）。本部分等同翻译ISO55761997。
为使于使用,本部分做了下列编辑性修改：）“本国际标准”一词收为本部分”；b）删除国际标准的前言：
c）增加了“中文索引\以指导使用，射线检测》，因为国际上的发展原标准在技术本部分代替GB/T12601.2-—1990*无损检测术语上已过时。
本部分与GB/T12604.21990相比主要变化如下：修改广术讲和定义（1990年版的第2,3、4章；本版的第2章）。本部分由中国机械工业联合会提出。本部分由全国无损检测标准化技术委员会（SAC/IC56)归口。本部分起草单位：上海锅炉厂有限公司。本部分要起草人：阁建芳、许遵言。本部分所代替标准的历次版本发布情况为：-G13/F12604.2—1990。

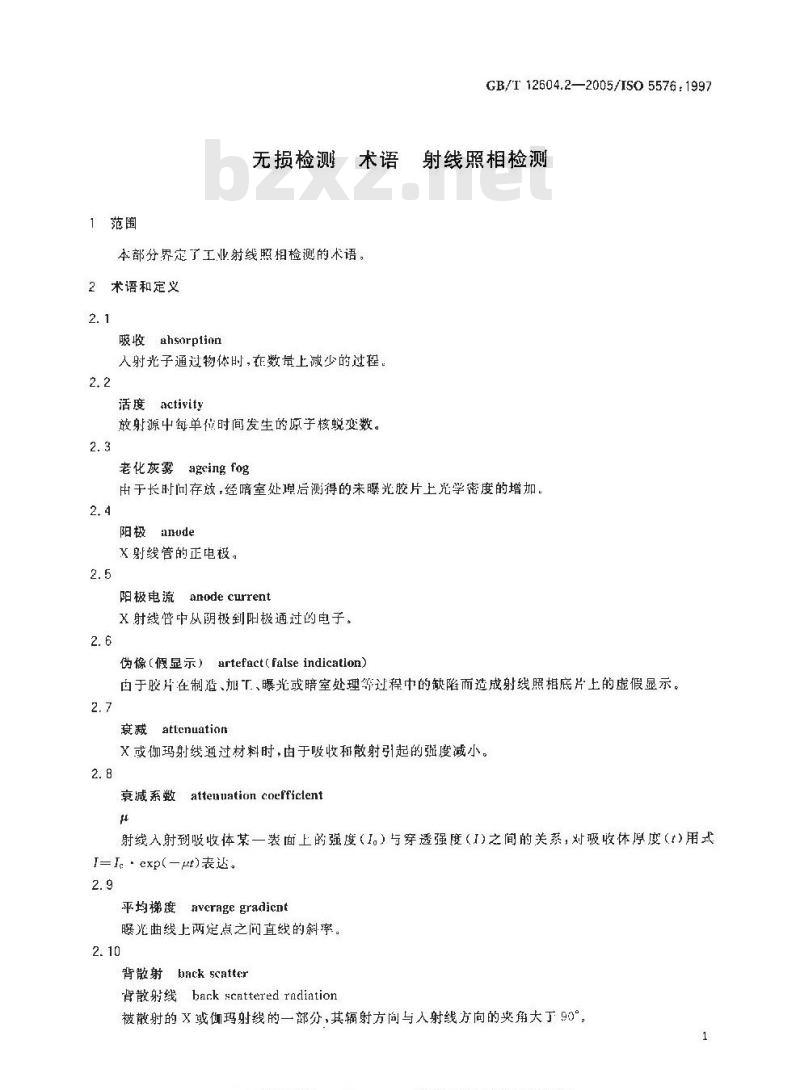

1范围
无损检测
本部分界定了工业射线照相检测的术语，2术语和定义
吸收ahsorplinn
入射光子通过物体时，在数量上减少的过程，2.2
活度activity
放射源中每单位时间发生的原子核蜕变数。2.3
老化灰雾
ageingfog
GB/I 12604.2—2005/ISO 5576 :1997射线照相检测
由于长时问存效，经暗室处理后测得的未曝光胶片上光学密度的增加。2. 4
阳极anode
X射线管的正电极。
i anode current
阳极电流
X射线苣中从阴极到阳极通过的电子。2.6
伪像（假显示）artefact（falseindication）凸于胶片在制道、加「、曝光或暗室处理等过程中的缺陷而造成射线照相底片上的虚假显示。2.7
衰减attcuatian
X或伽玛射线过材料时，由于吸收和散射引起的强度减小。2.8
衰减系数atteuuation coefficlentH
射线入射到吸收体某一裘面上的强度（I。）与穿透强度（1)之间的关系，刘吸收体厚度（t)用式I=I· exp(—μt)表达。
平均梯度average gradicnt
曝光曲上两定点之间直线的斜率，2.10
背散射back scatte:r
背散射线back scattered radiation被散射的×或彻玛射线的一部分，其辐射方间与入射线方向的夹角大丁90°。1
GB/T 12604.2--2005/ISO 5576:19972. 11
射束角beam angle
射线束中心轴线与胶片平面之间的角度。2. 12
电子回旋加速器betatron
电子在形轨道」被加速后撞击靶产生高能X射线的装置。2.13
遮挡介质blocking medium
用于减少胶片上或图像探测装置上散射线效应的材料：2. 14
累积因子build-upfacior
到达某点的总射线强度与次射线强度之比。2.15
cassetle
刚性或柔性的不透光包装物，曝光时用于安放射线照相胶片或相纸，可带有增感屏。2.16
阴极cathode
X射线管的负电极。
已校验的阶梯密度片calibrateddensitystepwedge一片已被校验、用作参考密度的具有一系列不同光学密度的胶片。2.18
(胶片的)特性曲线
characteristic curve(of a film)表示曝光量常用对数lo多K与光学密度D关系的曲线，2.19
清澈时间 clearing time
胶片定影第一阶段即雾翱消失所需要的时间。2.20
准直collimation
用由吸收材料制作的光阑把射线束限制在所需尺寸的形状内。2.21
准直器collimalor
-种出吸收射线的材料如铅或钨制成的器件，用于限制和规定射线束的方向和范围，2.22
康普顿散射Compton scatter
由于X或伽玛射线的光子与电了相互作用并遭受能量损尖而引起的一种做射形式，散射线以与入射方向成某一角度辐射，
注：对能量范围在100 KeV到1oMeV的射线而言，它是射线衰减的主要因素。2.23
计算机层析成像computerizedtomography(CT）对从许多垂直于轴线方向得到的大量×射线吸收测量值，用计算桃确定垂直丁试样轴线一个选择平而「细节图像的工艺。
GB/T12604.2—2005/IS0 5576:1997注：这是计算机化轴向层面×射线摄影法·不能应用于层折成像的其他方法。2.24
恒电势电路constantpotential circuit一种设计成在X射线管内施加利维持恒电势的电子线路。2.25
连续谱continuous spectrum
X射线装置产生的X射线波长或量子能量范围。2.26
对比度contrast
见“图像对比度”2.70.照射对比度\2.99，\工件对比度\2.90和\目视对比度”2.128。2.27
友村介质contrastmedium
为了整体或部分提高照射对比度，用在被射线照相材料上的固体或液体介质，2.28
对比灵敏度(厚度灵敏度)
contrast seusitivity( thickness sensitivity)能在射线照相图像上产生可识别光学密度变化的试样上最小厚度差，通常用试样总厚度的百分比表示。
豪减曲线decaycurve
放射证同位素活度对时间的曲线，通常为对数/线性关系。2.30
密度计densitometer
川丁测量射线底片光学密度或相片反射密度的设备。2.31
（胶片或相纸的）显影development(of a filnorpaper）把潜影转换成可视图像的化学或物理过程。2.32
衍射斑纹diffraction mottle
由于人射线通过材料结构时衔射而产生的叠加在射线照相图像上的花纹。2.33
剂盘计dosemeter(dosineter)
用于测量X或伽玛射线累积剂量的仪器。2.34
剂量率计duseratemeter
用于测量X或伽玛射线剂量率的仪器。2.35
双焦点管dual fncus tnhe
具有两个不同尺寸焦点的X射线管。2.36
双线像质计doplex wireimage qualityindicator双丝像质计
双线图像质量指示器
由系列成对高密度金属线组战，用于估计射线照熙相图像总不清晰度的像质计。3
GB/T12604.2-—2005/ISO5576.19972.37
边缘遮挡材料edge-blockingmaterial用于试样周国或凹陷处，以获得更加均勾的吸收，减少额外散射线，并且防止局部过渡曝光的材料，例妇细小铅丸（也可见\邀拦介质”2.13）。2.38
均值过滤器（射线束致平器）equaliziagrilter(hcamflattener）征兆伏射线照相中，横向穿过一次X射线束均衡强度，以提供有旧照射场尺寸的装置。2.39
equivalent X-ray yoltage
等效X射线电压
X射线管电压，用其所拍摄的X射线底片兆乎等同于册一个特定伽玛源所拍摄的伽玛射线底片。
曝光expusure
在一个成像系统上射线被记录的过程。2.41
cxposure calculator
光计算器
可以用来确定所需曝光时间的器件（例如游尺）。2.42
曙光曲线expusurechart
显示用给定质最的射线束，对特定材料不同厚度进行射线照相时曝光时间的曲线。2.43
曙光宽容度exposurelatitude
相应于感光乳剂有用光学密度范围的曝光范围。2.44
曝光时间exposuretime
把记录介质曝光于放射线过程的持续时间。2.45
片基，film basc
用丁涂布感光乳剂的支撑材料。2.46
胶片梯度filmgradientbzxZ.net
胶片特性曲线！某…·特定光学疮度处D的斜率。2.47
观片灯（观察屏）filmilluminator(viewing screen）包含有一个灯源和一块用于观看射线底片、半透明屏的装置。2.48
胶片处理film processing
把潜影转换成永久可见图像所需的操作过程，通常包括显影、定影、水洗和十煤。2.49
胶片系统速度rilm system speed在特定曝光条件下，胶片系统对射线能量响应的定量测定。4
滤光板[ilter
GB/T12604.2-—2005/ISO 5576:1997土要用于吸收软射线，放置在射线源和胶片之间，材料原子序数比试样高的均勾薄层。2.51
定彩fixing
显影后，卤化银从胶片乳剂中的化学分离。2.52
探伤灵敏度awsensitivily
在特定捡测条件下，能探测到的最小缺陷尺寸。2.53
荧光增感屏fluorescentintensifying screen含有荧光物质涂层的屏，当爆光于X或伽玛射线中时会发出荧光。2.54
金属荧光增感屏flaorometallic intensifying screen由金属箔(通常是铅)涂上在X或伽玛射线中会发出荧光的材料组成的一种屏。2.55
荧光透视uoroscopy
通过×射线在炭光屏1产生可视图像并在荧光屏上直接观察。2.56
焦点focalspot
X射线管阳极上X射线发射的区域，如同从测量装置中所见到的一样。2.57
焦点尺寸 focal spot size
平行于胶片或荧光屁平面测晟的、X射线管焦点的截面尺寸。2.58
焦距 focus-to-film-distance
用于射线照相曝光的X射线管焦点到胶片的最短距离。2.59
灰雾度fog density
適用术语，一般是指除形成图像的射直接作用外，任何原因引起的处理后胶片的光学密度，可能是老化灰雾、化学板雾、分色光灰雾、光灰雾和固有灰雾。2.60
伽玛射线照相
gamrna radiography
使用伽玛射线源的射线照相方法。2.61
伽玛射线
gammarays
丫射线
由特定放射性材料发射的电磁电离辐射。2, 62
伽玛射线源garuma-raysource
密封在金属容器中的放射性材料。CB/T 12604.2—2005/ISO 5576:19972.63
咖玛射线源容器gamma-raysource container为了能安全操作，由高密度材料制成、具有足够厚度、能大幅降低源发射的射线强度的容器。2.64
geometric unsharpness
几何不清晰度
因射线源有限尺寸引起的射线照相图像的不清晰度，其大小同时取决于源到工件以及工件到胶片的距离，也称为儿何模糊或半影。2.65
颗粒性
graininess
颗粒度的可见外形。
granularity
颗粒度
射线底片上叠加在物体图像上的随机密度波动。2.67
半衰期hal life
放射性活度衰减至一半的时间。2.68
半价层half valuethickness
特定材料被X或伽玛射线束穿透时，射线强度减少一半的厚度。2.69
光源illuminator
规片灯
观穿射线底片的设备：
图像对比度image contrast
射线底片图像中邻近区域光学密度的相对变化。2.71
图像清晰度imagedefinition
射线底片上图像细节轮廓的清晰程度。2.72
图像增强imageenhancement
通过提高对比度和/或清晰度或降低噪声来提高像质的任何处理方法，当称为“数字图像处理”时常由计算机程序完成。
图像增强器imageintensifier
与木经处理的X射线束所形成的图像相比，能在荧光屏上提供更明亮图像的电子装置。2.74
像质imagequality
图像质量
射线底片图像的特性，决定所显示细节的程度。6
像质计imagequality indicalor图像质量指示器
GB/T12604.2---2005/ISO5576:1997出一系列不同等级厚度儿件组成的器件，它能够测景所获得的像质，像质计的元件通常是线丝或有孔的阶梯。
像质值inmage qualityvalue
图像质量值
IQI灵敏度IQIsensitivity
要求或达到的像质测定值。
入射射线束轴线incident heam axis由焦点和管子窗口限定的射线束锥体的轴线。2.78
工业放射学industrialradiologyX射线、伽玛射线、中子和其他穿透辐射在无损检测中的知识和应用，2.79
固有过滤inherent filtration
初始射线将要通过的射线管部件、装置或装源包壳对射线束的过滤。2.80
固有不清晰度inherentunsharpness因射线光子在照相乳剂层中撞出二次电子而使卤化银粒子感光从而造成射线照相图像的模糊。2.81
增感因子intensifying factor
其他条件不变，张得相同光学密度时，不用增感屏的曝光时间与使用增感屏的曝光时间之比。2.82
增感屏 intensifying screen
把部分射线照相能量转换成可见光或电了的材料，曦光时与记录介质接触可提高射线照相质量或减少射线照相所需的曝光时间或同时具有这两种功能，见“金属屏”.2.86；“金属荧光增感屏”，2.54或“荧光增感屏”，2.53。
潜彩latent image
由射线在胶片中产生的不可见图像，这些图像通过胶片处理可转换成可见图像。2.84
直线电子加速器linear eleetronaccelerator(LINAC)通过沿波导加速电了而产：生高能电子、然后撞击靶产生X射线的设备。2.85
屏蔽masking
使用材料，把对..件的照射面积局限于进行射线照相检验的区域。2.86
金属屏metal screen
由高密度金属（通常足铅）组成的屏，这种金属在X或伽玛射线照射下可过滤射线并发射电子。GB/T12604.2—2005/ISO5576:19972.87
微焦点射线照相microfocusradiography使用尺小小于100m、非常小有效焦点X射线管的射线照相，常通过投影用于图像的直接儿何放大。
niodulation transfer function调制传递函数
成像系统空间频率的响应。
movenient unsharpness
运动不清晰度
由于射线源，工件或射线探测器之间的相对运动而导致射线照相或射线荧光图像的模糊。2.90
工件对比度object eontrast
被透照工.件两评定区之间射线穿透的相对差：2.91
工件至胶片距离object-to-filmdistance沿射线束中心轴线测量的被检工件射线源一侧至胶片表面的距离。2.92
周向光panoramic exposure
利用玛射线源或周向射线设备多向特性逊行的射线照相布置，例如同时对几个试样或对圆柱形试样的整个周长进行射线照相。2.93
透度计
penetrameter
（见像质计\2.75）。
压痕pressure mark
射线照相底片上，因胶片变到局部压力而号起，按不同情况在外观上或亮或暗的密度变化。2.95
初始射线primaryradiation
从源到接收元件没有偏离、沿直线传播的射线。2.96
投彩放大率prnjectivemagnification图像尺寸放大的数值。
投影放大技术projectivcmagnification technique利用试样和成像系统之问的距离，射线照相或射线透视中图像一次放大的方法（见“微焦点射线照相法\2.87），
（射线束）质量uuality(ofabcamofradiation）(射线)质
射线的穿透力，常用半值层厚度测量（见2.68）。8
照射对比度radialion contrastGB/T 12604.2—2005/IS0 5576:1997在被透照物体中出于射线穿透力不向而引起的射线强度差异。2.100
辐射源raxliation ource
能够发射电离辐射的装置（例如X射线管或伽玛射线源）。2.101
射线照相底片/照片radiograph
用一束穿透电离辐射产生的经处理后在射线照相胶片或相纸上的可见图像，这个术请也可用于中了，电子、质子等产牛的图像。2.102
射线照相胶片radiographiefilm山一层透明片基，通常两面涂有对射线敏感的乳剂组成的胶片，2.103
射线照相radjography
在永久成像载体上射线照相的产生方法，2.104
放射性同位素radioisotope
某一元素具有自发发射粒子或伽玛射线或发射X射线的同位素，2.105
射线透视，radioscupy
电离辐射在射线探测器如荧光屏和显示在电视监示器屏幕上的可视图像的产生方法。2.106
棒阳极管rmd anode tube
靶位于管状阳极未端的X射线管，该射线管能产生周向射线束。2.107
散射线scattered radialion
射线通过物质时，方向改变、能录改变或不改变的射线。2.108
scrcentypefilm
增感型胶片
与荧光增感屏一起使用的射线照相胶片。2.109
sourcehulder
源固定器
固定、装载或连接器件，通过这个器件伽玛射线源（密封源）可固定在曝光容器内或遥控装置的端头上，
源尺寸 source sizc
射线源的尺寸。
source-to-film distance(sfd)源至胶片距离(sfd)
射线方向上射线源到胶片之间的卧离，
