【电子行业标准(SJ)】 永磁铁氧体材料

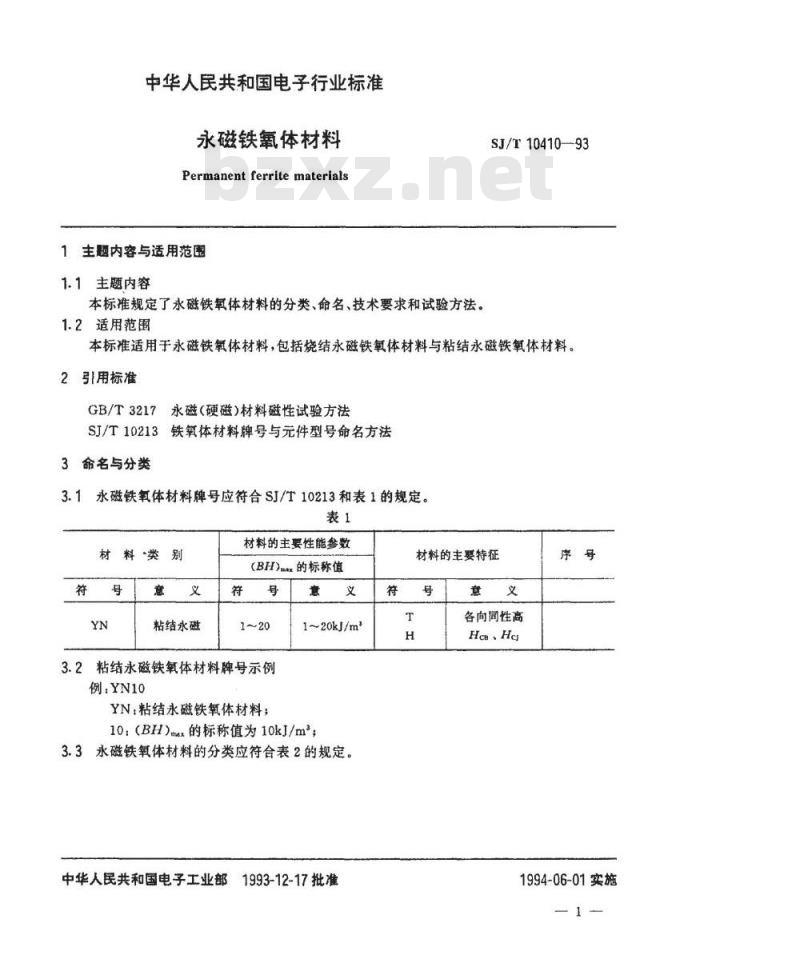

中华人民共和国电子行业标准
SJ/T10410-93
永磁铁氧体材料
1993-12-17发布
1994-06-01实施
中华人民共和国电子工业部发布中华人民共和国电子行业标准
永磁铁氧体材料
Permanent ferrite materials
1主题内容与适用范围
1.1主题内容
本标准规定了永磁铁氧体材料的分类、命名、技术要求和试验方法。1.2适用范围
SJ/T1041093
本标准适用于永磁铁氧体材料，包括烧结永磁铁氧体材料与粘结永磁铁氧体材料。2引用标准
GB/T3217永磁（硬磁）材料磁性试验方法SJ/T10213铁氧体材料牌号与元件型号命名方法3命名与分类
3.1永磁铁氧体材料牌号应符合SJ/T10213和表1的规定。表1
材料类别
粘结永磁
材料的主要性能参数
（BH）m的标称值
3.2粘结永磁铁氧体材料牌号示例例YN10
YN：粘结永磁铁氧体材料；
1~20kJ/m
10：（BH）mx的标称值为10kJ/m3.3永磁铁氧体材料的分类应符合表2的规定。中华人民共和国电子工业部
31993-12-17批准
材料的主要特征
各向同性高
Hee、Hei
1994-06-01实施
烧结永磁铁氧体材料
粘结永磁铁氧体材料
4技术要求和试验方法
4.1技术要求

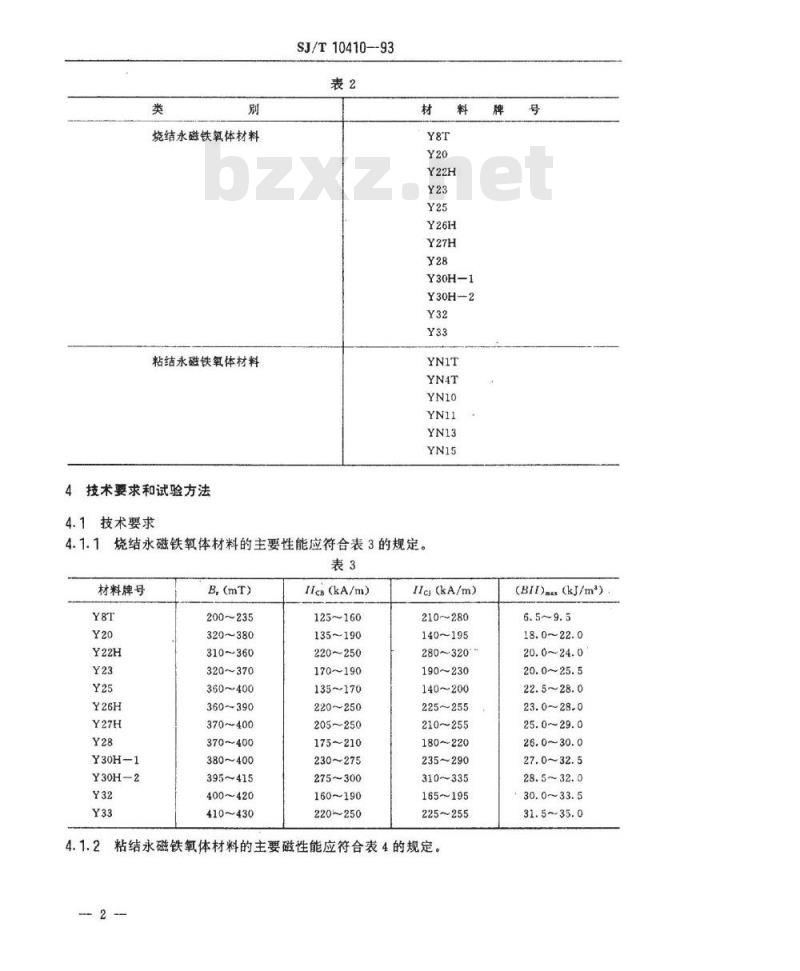

SJ/T10410--93
Y30H-1
Y30H-2
4.1.1烧结永磁铁氧体材料的主要性能应符合表3的规定。表3
材料牌号
Y30H—1
Y30H-2
B,(mT)
200~235
320~380
310~360
320~370
360~400
360~390
370~400
370~400
380~400
395~415
400~420
410~430
IIcB(kA/m)
125~160
135~190
220~250
170~190
135~170
220~250
205~250
175～210
230~275
275~300
160190
220~250
Hc (kA/m)
210~280
140~195
280~320
190~230
140~200
225~255
210~255
180~220
235290
310335
165195
225~255
4.1.2粘结永磁铁氧体材料的主要磁性能应符合表4的规定。2
(BII)m(kJ/m*)
18.0~22.0
20.0~24.0
20.0~25.5
22.5~28.0
23.0~28.0
25.0~29.0
26.0~30.0
27.0~32.5
30.0~33.5
31.5~35.0
材料牌号
4.2试验方法免费标准下载网bzxz
135~155
220~240
230~250
250~270
≥270
SJ/T10410-93
(kA/m)
85~105
145~165
160~185
175~195
175~190
(kA/m）)
175~210
175~210
190225
225~260
200230
200~230
(BH)mx
(kJ/m*)
10.0~12.0
11.5~14.5
永磁铁氧体材料主要磁性能的试验方法按GB/T3217的规定。D
(g/cma)
SJ/T10410—93

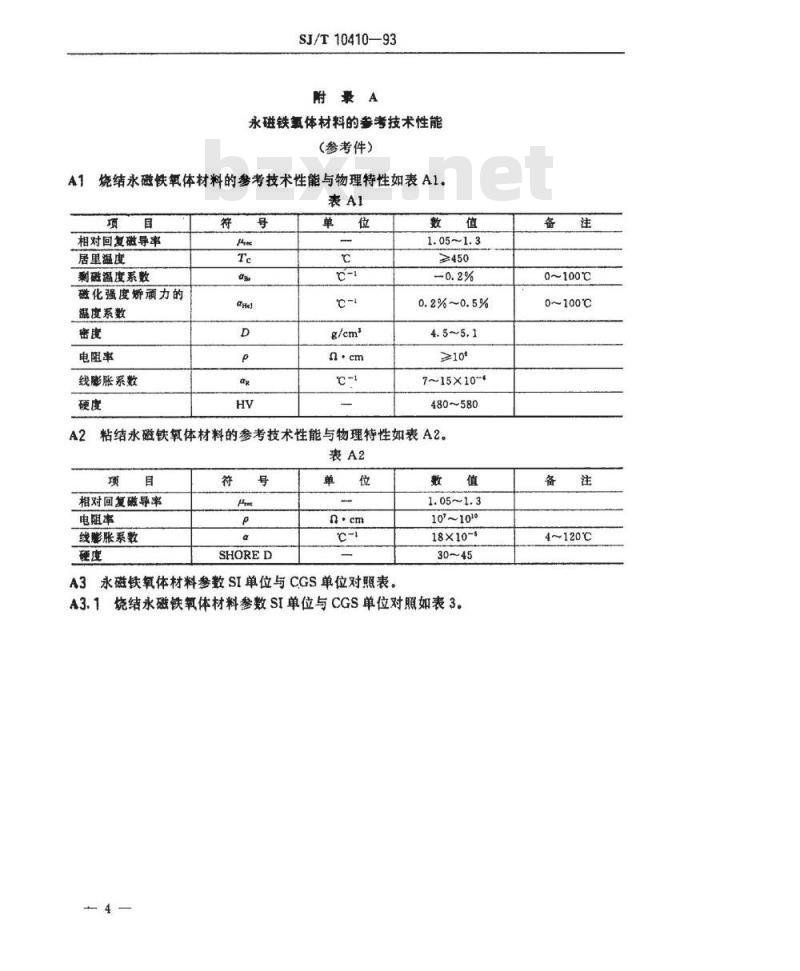

附录A
永磁铁氧体材料的参考技术性能(参考件）
A1烧结永磁铁氧体材料的参考技术性能与物理特性如表A1。表A1
相对回复磁导率
居单温度
剩磁温度系数
磁化强度娇顽力的
温度系数
电阻率
线膨胀系数
≥450
0.2%~0.5%
≥10°
7~15×10-*
480~580
粘结永磁铁氧体材料的参考技术性能与物理特性如表A2。表A2
相对回复磁导率
电阻率
线膨胀系数
SHORED
A3永磁铁氧体材料参数SI单位与CGS单位对照表。数
10°~1010
18×10-*
A3.1烧结永磁铁氧体材料参数SI单位与CGS单位对照如表3。注
0~100℃
0~100℃
4~120℃
SJ/T10410—93
SI0~00
9~01~06
2:1~80
68~072
880~890
081091
S01~58
061~0zt
580~890
068098
SJ/T10410—93
附录B
烧结永磁铁氟体材料及粘结永磁铁氧体材料的典型退磁曲线（参考件）
烧结永磁铁氧体材料的典型退磁曲线如图B1～B4B1
Y8T、Y20的典型退磁曲线
238.66-159.11
4000400
3000300
2000200
1000100
4000400
3000306
2000200
1000100
Y22H.Y23、Y30H-1的典型退磁曲线OcH
SJ/T10410-93
400n400
6000300
2000200
图B3Y27H、Y33、Y30H-2的典型退磁曲线BGmT
21000400
2000200
1000100
Y26H、Y28、Y32的典型退磁曲线B2粘结永磁铁氧体材料的典型退磁曲线如图B5～B6。附加说明：
SJ/T10410—93
2000200
1500|150
1000100
YNIT、YN4T、YN10的典型退磁曲线EBGmT
4000400
3000300
2000200
1000100
YN11、YN13、YN15的典型退磁曲线本标准由电子工业部标准化研究所归口本标准由上海磁性材料厂和国营金川无线电器材厂负贵起草，8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
