【电子行业标准(SJ)】 永磁铁氧体料粉

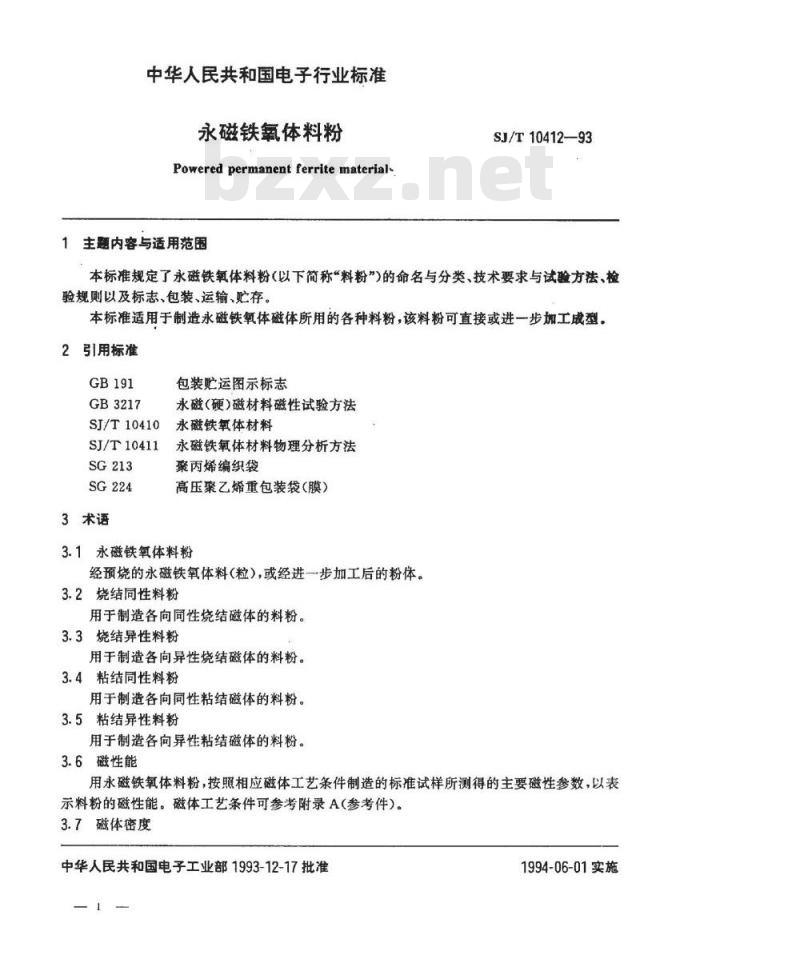

中华人民共和国电子行业标准
永磁铁氧体料粉
Powered permanent ferrite material-1主题内容与适用范围
SJ/T10412-—93
本标准规定了永磁铁氧体料粉（以下简称“料粉”）的命名与分类、技术要求与试验方法、检验规则以及标志、包装、运输、贮存。本标准适用于制造永磁铁氧体磁体所用的各种料粉，该料粉可直接或进一步加工成型，2引用标准
GB3217
SJ/T10410
SJ/T10411
3术语
包装运图示标志
永磁（硬）磁材料磁性试验方法永磁铁氧体材料
永磁铁氧体材料物理分析方法
聚丙烯编织袋
高压聚乙烯重包装袋（膜）
3.1永磁铁氧体料粉bzxZ.net
经预烧的永磁铁氧体料(粒），或经进一步加工后的粉体。3.2烧结同性料粉
用于制造各向同性烧结磁体的料粉。3.3烧结异性料粉
用于制造各向异性烧结磁体的料粉。3.4粘结同性料粉
用于制造各向同性粘结磁体的料粉。3.5粘结异性料粉
用于制造各向异性粘结磁体的料粉。3.6磁性能
用永磁铁氧体料粉，按照相应磁体工艺条件制造的标准试样所测得的主要磁性参数，以表示料粉的磁性能。磁体工艺条件可参考附录A（参考件）。3.7磁体密度
中华人民共和国电子工业部1993-12-17批准1994-06-01实施
SJ/T10412-93

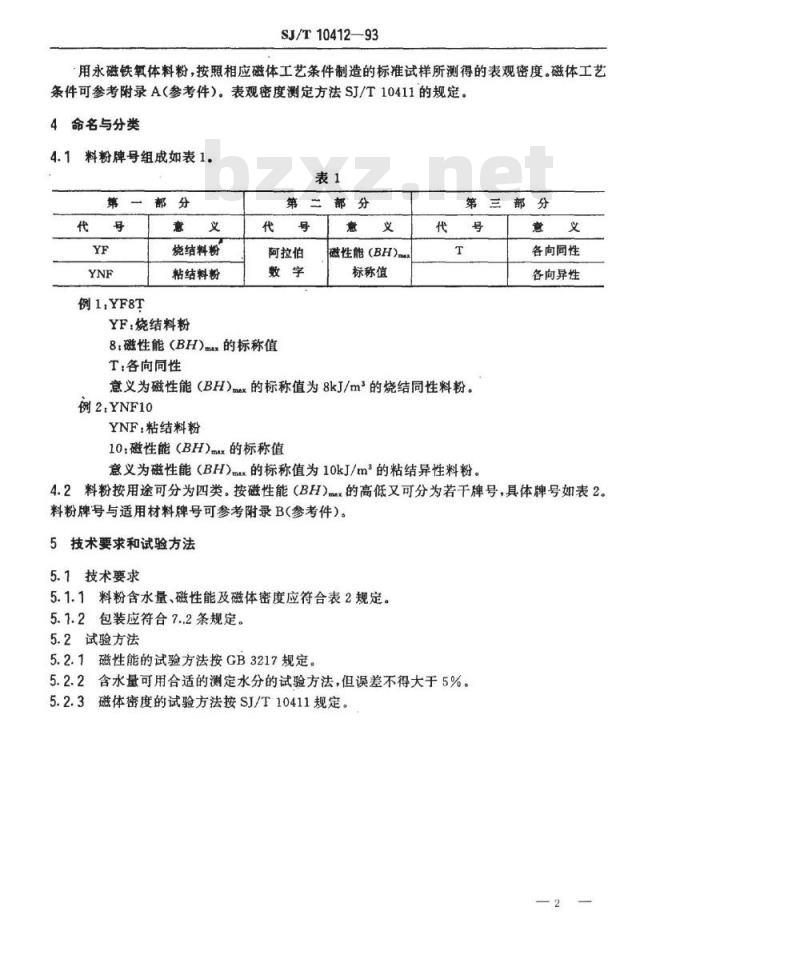

用永磁铁氧体料粉，按照相应磁体工艺条件制造的标准试样所测得的表观密度。磁体工艺条件可参考附录A（参考件）。表观密度测定方法SJ/T10411的规定。4命名与分类
4.1料粉牌号组成如表1.
例1.YF8T
烧结料粉
粘结料粉
YF：烧结料粉
阿拉伯
8磁性能（BH）mx的标称值
T：各向同性
磁性能（BH）m
标称值
意义为磁性能（BH）mx的标称值为8kJ/m的烧结同性料粉。例2:YNF10
YNF：粘结料粉
10：磁性能（BH）mx的标称值
意义为磁性能（BH)的标称值为10kJ/m的粘结异性料粉。三
各向同性
各向异性
4.2料粉按用途可分为四类。按磁性能（BH）mx的高低又可分为若于牌号，具体牌号如表2。料粉牌号与适用材料牌号可参考附录B（参考件）。5技术要求和试验方法
5.1技术要求
5.1.1料粉含水量、磁性能及磁体密度应符合表2规定。5.1.2包装应符合7.2条规定。
5.2试验方法
5.2.1磁性能的试验方法按GB3217规定。5.2.2含水量可用合适的测定水分的试验方法，但误差不得大于5%。5.2.3磁体密度的试验方法按SJ/T10411规定。2

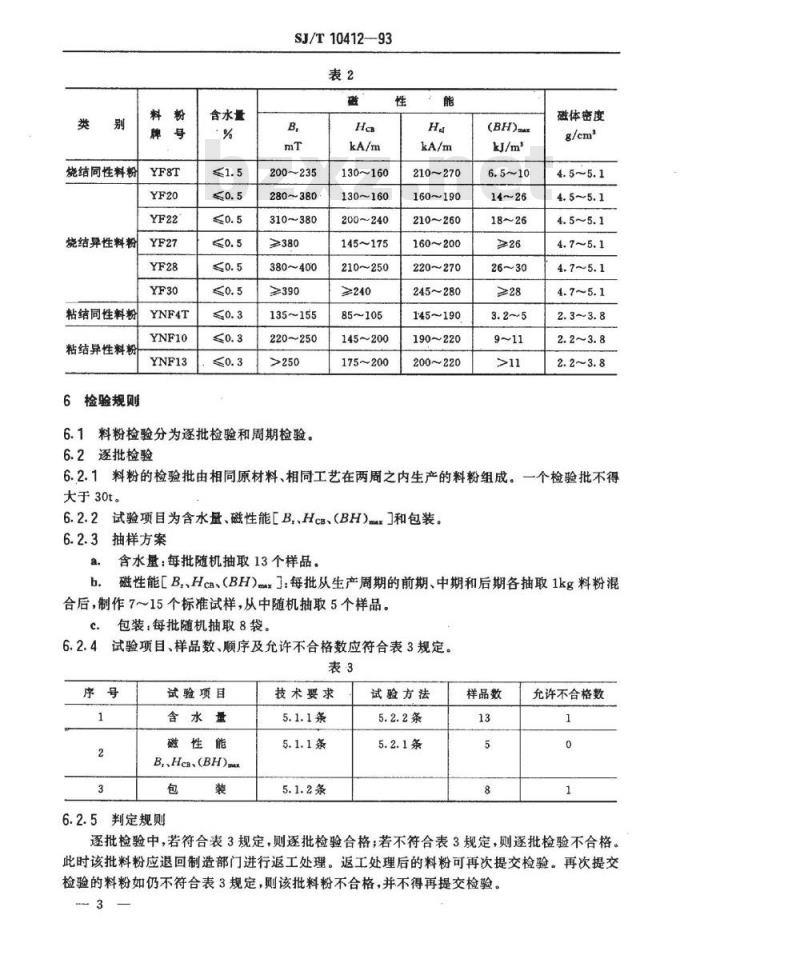

烧结同性料粉
烧结异性料粉
粘结同性料粉
粘结异性料粉
6检验规则
含水量
SJ/T10412-93
200~235
280~380
310~380
≥380
380~400
≥390
135~155
220~250
6.1料粉检验分为逐批检验和周期检验。6.2逐批检验
130~160
130~160
200~240
145~175
210~250
≥240
85~105
145~200
175~200
210~270
160~190
210～260
160~200
220~270
245~280
145~190
190~220
200~220
磁体密度
6.2.1料粉的检验批由相同原材料、相同工艺在两周之内生产的料粉组成。一个检验批不得大于30t。
6.2.2试验项目为含水量、磁性能[B、Hc、（BH）m和包装。6.2.3
抽样方案
a：含水量：每批随机抽取13个样品。b.
磁性能［B、Hcn、（BH)mx]：每批从生产周期的前期、中期和后期各抽取1kg料粉混合后，制作715个标准试样，从中随机抽取5个样品。c.
包装：每批随机抽取8袋。
6.2.4试验项目、样品数、顺序及允许不合格数应符合表3规定。表3
试验项目
含水量
磁性能
B,、HcB、(BH)mx
6.2.5判定规则
技术要求
试验方法
样品数
充许不合格数
逐批检验中，若符合表3规定，则逐批检验合格；若不符合表3规定，则逐批检验不合格。此时该批料粉应退回制造部门进行返工处理。返工处理后的料粉可再次提交检验。再次提交检验的料粉如仍不符合表3规定，则该批料粉不合格，并不得再提交检验。3

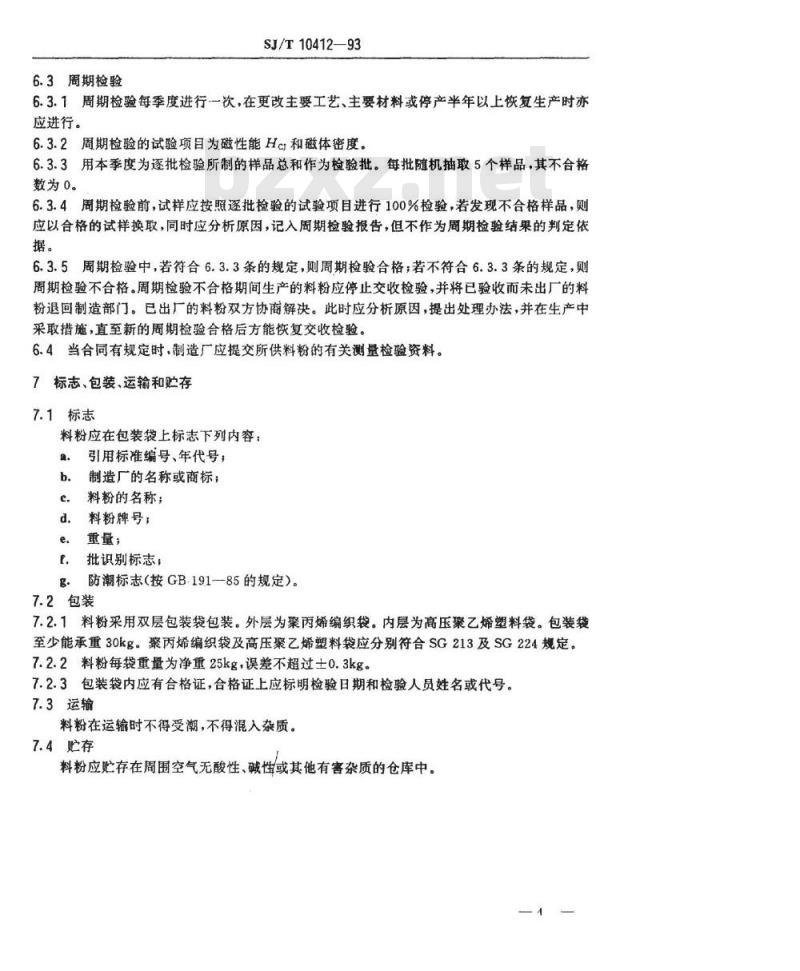

6.3周期检验
SJ/T10412—93
6.3.1周期检验每季度进行一次，在更改主要工艺、主要材料或停产半年以上恢复生产时亦应进行。
6.3.2周期检验的试验项目为磁性能Hc和磁体密度。6.3.3用本季度为逐批检验所制的样品总和作为检验批。每批随机抽取5个样品，其不合格数为0。
6.3.4周期检验前，试样应按照逐批检验的试验项目进行100%检验，若发现不合格样品，则应以合格的试样换取，同时应分析原因，记入周期检验报告，但不作为周期检验结果的判定依据。
6.3.5周期检验中，若符合6.3.3条的规定，则周期检验合格，若不符合6.3.3条的规定，则周期检验不合格。周期检验不合格期间生产的料粉应停止交收检验，并将已验收而未出厂的料粉退回制造部门。已出厂的料粉双方协商解决。此时应分析原因，提出处理办法，并在生产中采取措施，直至新的周期检验合格后方能恢复交收检验。6.4当合同有规定时，制造厂应提交所供料粉的有关测量检验资料。7标志、包装、运输和贮存
7.1标志
料粉应在包装袋上标志下列内容：引用标准编号、年代号：
制造厂的名称或商标：
料粉的名称；
d.料粉牌号，
e.重量；
批识别标志：
g.防潮标志（按GB-191—85的规定)。7.2包装
7.2.1料粉采用双层包装袋包装。外层为聚丙烯编织袋。内层为高压聚乙烯塑料袋。包装袋至少能承重30kg。聚丙烯编织袋及高压聚乙烯塑料袋应分别符合SG213及SG224规定。7.2.2料粉每袋重量为净重25kg，误差不超过士0.3kg。7.2.3包装袋内应有合格证，合格证上应标明检验日期和检验人员姓名或代号。7.3运输
料粉在运输时不得受潮，不得混入杂质。7.4贮存
料粉应贮存在周围空气无酸性、碱性或其他有害杂质的仓库中。4

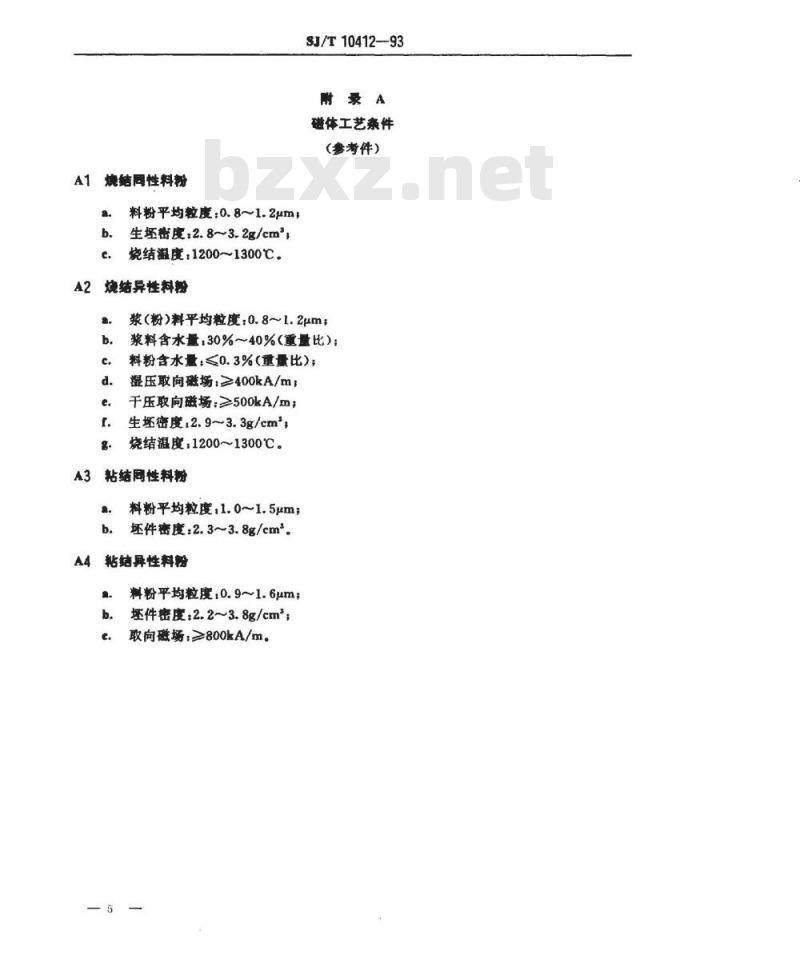

焕结性料粉
料粉平均粒度：0.8~1.2um；
生坏密度：2.8~3.2g/cm，
烧结温度：1200~1300℃。
烧结异性料粉
SJ/T10412-93
磁体工艺条件
(参考件）
浆（粉）料平均粒度：0.8~1.2μm；浆料含水量，30%~40%（重整比）：料粉含水量：≤0.3%（重量比）；湿压取向磁场：≥400kA/m
千压取向磁场：≥500kA/m
生坏密度，2.9~3.3g/cm*，
烧结温度：12001300℃。
3粘结网性料粉
料粉平均粒度，1.0~1.5μm；
坏件密度：2.3~3.8g/cm。
A4粘结异性料粉
料粉平均粒度：0.9~1.6μm；
坏件密度：2.2~3.8g/cm；
取向磁场：≥800kA/m。
料粉牌号
附加说明：
SJ/T10412-93
附录B
料粉牌号与适用材料牌号表
(参考件）
适用材料牌号(SJ/T10410《永磁铁氧体材料）Y8T
Y20、Y23
Y25.Y26H.Y27H
Y30H—1.Y30H-2.Y33
YNITYN4T
YN10、YN11
YN13.YN15
本标准由电子工业部标准化研究所归口。本标准由国营金川无线电器材厂、北京矿冶研究总院磁性材料研究所负责起草。本标准主要起草人：蓝元勋、张振汉。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
