【电子行业标准(SJ)】 电子乐器干扰特性限值和测量方法

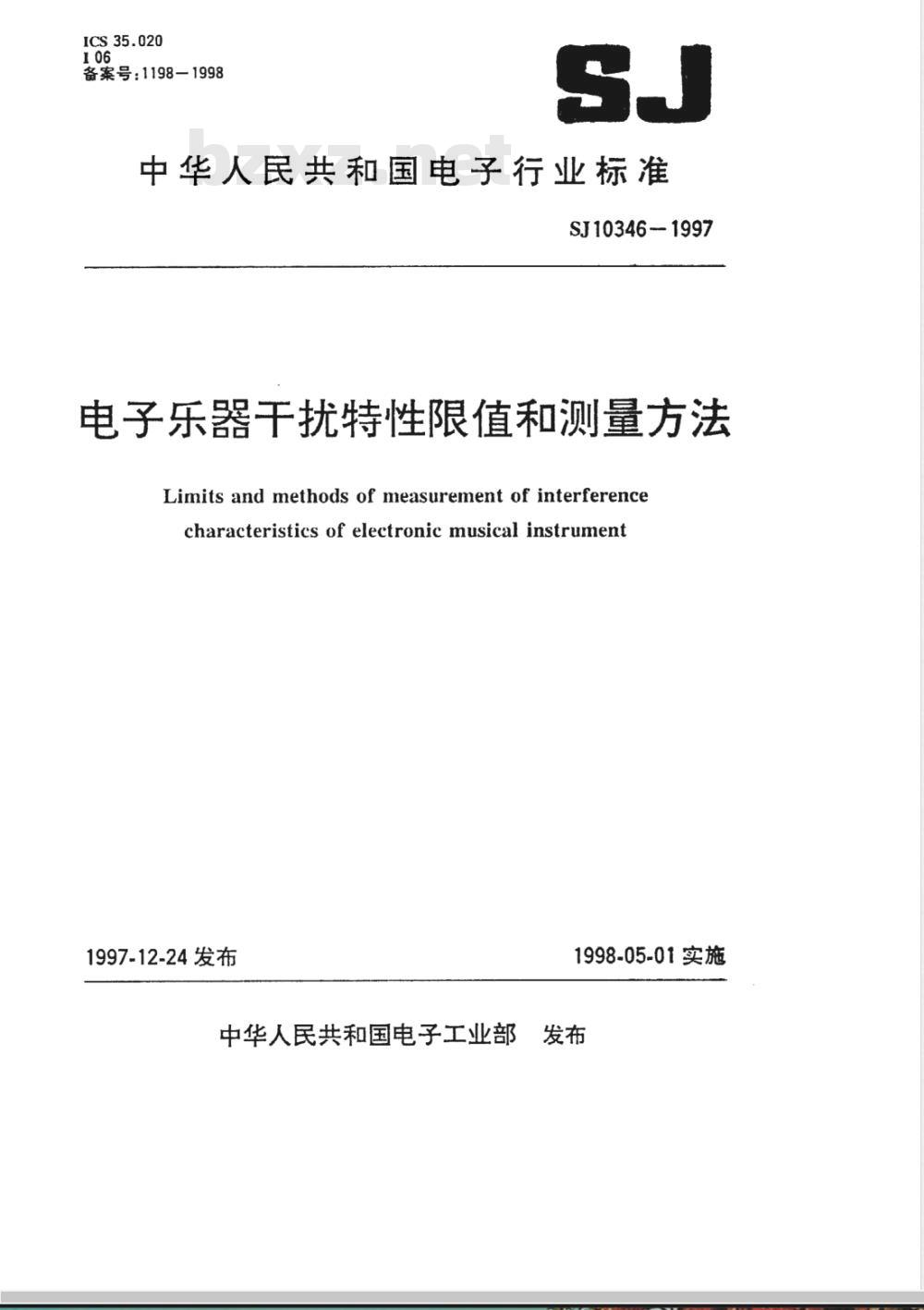

ICS35.020
备案号：1198—1998
中华人民共和国电子行业标准
SJ10346-1997
电子乐器干扰特性限值和测量方法Limits and methods of measurement of interferencecharacteristics of electronic musical instrument1997-12-24发布
1998-05-01实施
中华人民共和国电子工业部发布前

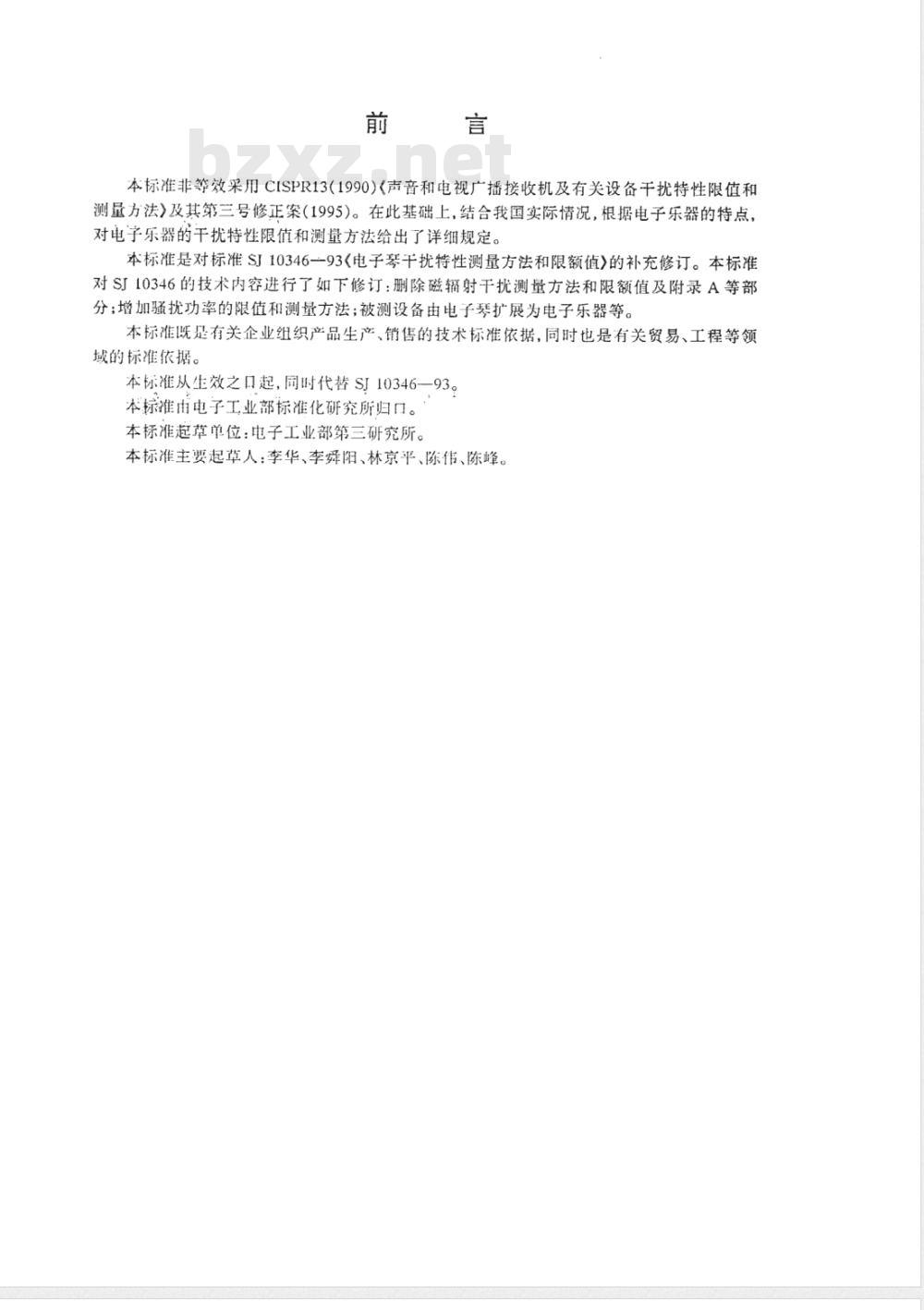

本标准非等效采用CISPR13(1990)《声音和电视广播接收机及有关设备干扰特性限值和测量方法》及其第三号修正案（1995)。在此基础上，结合我国实际情况，根据电子乐器的特点，对电字乐器的干扰特性限值和测量方法给出了详细规定。本标准是对标准SJ10346--93<电子琴干扰特性测量方法和限额值》的补充修订。本标准对SJ10346的技术内容进行了如下修订：删除磁辐射干扰测量方法和限额值及附录A等部分；增加骚扰功率的限值和测量方法；被测设备由电子琴扩展为电子乐器等。本标准既是有关企业组织产品生产、销售的技术标准依据，同时也是有关贸易、工程等领域的标准依据。
本标准从生效之口起，同时代替SJ10346一93。本标准由电子工业部标准化研究所归口。本标准起草单位：电子工业部第三研究所。本标准主要起草人：李华、李舜阳、林京平、陈伟、陈峰。中华人民共和国电子行业标准

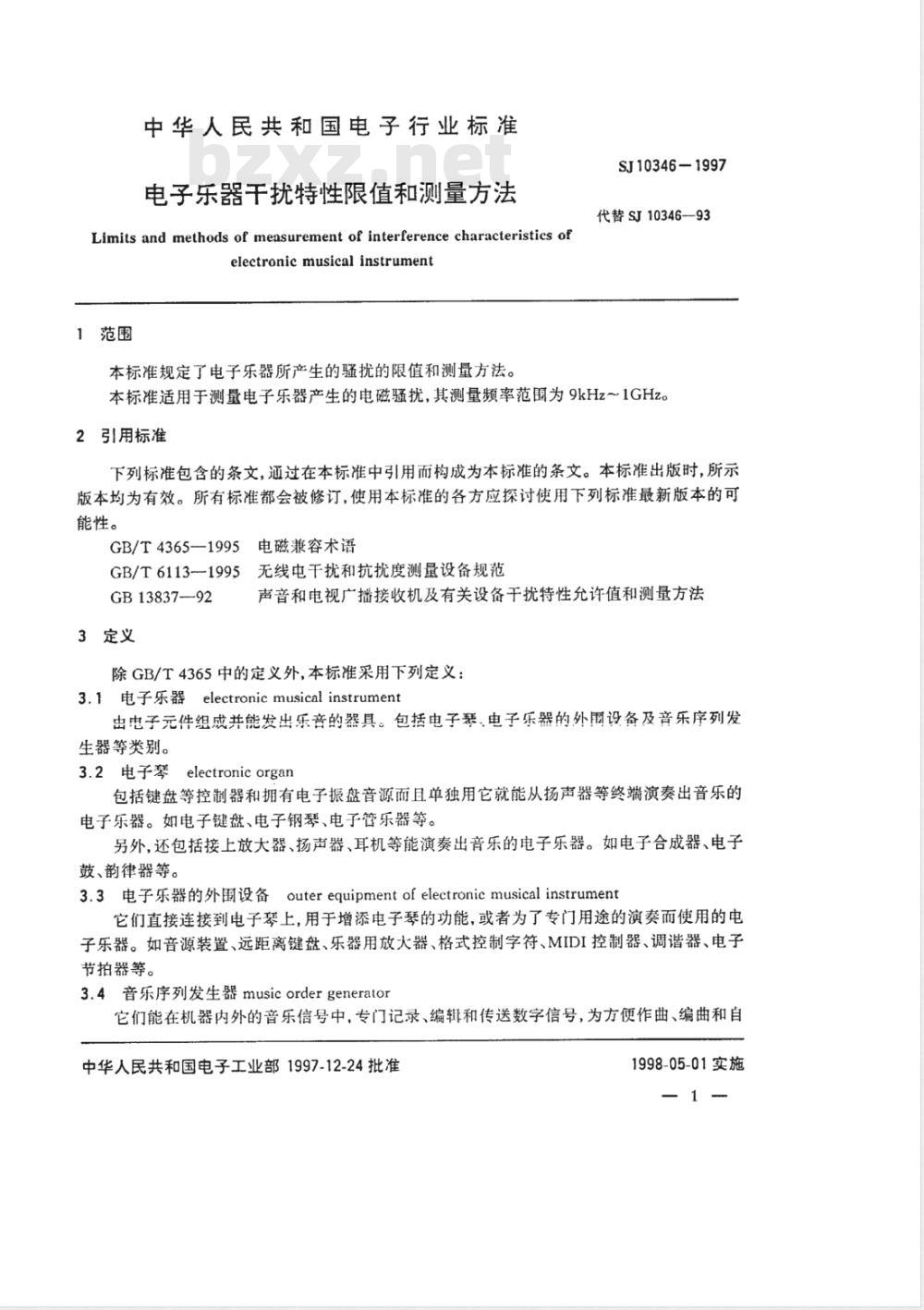

电子乐器干扰特性限值和测量方法Limits and methods of measurement of interference characteristics ofelectronic musical instrument1范围
本标准规定了电子乐器所产生的骚扰的限值和测量方法。SJ10346-1997
代替SJ10346-93
本标准适用于测量电子乐器产生的电磁骚扰，其测量频率范围为9kHz～1GHz。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T4365—1995
电磁兼容术语
GB/T61131995无线电干扰和抗扰度测量设备规范GB13837--92
3定义
声音和电视广播接收机及有关设备干扰特性允许值和测量方法除GB/T4365中的定义外，本标准采用下列定义：3.1电子乐器electronicmusical instrument由电子元件组成并能发出乐音的器具。包括电子琴、电子乐器的外用设备及音乐序列发生器等类别。
3.2电子琴electronicorgan
包括键盘等控制器和拥有电子振盘音源而且单独用它就能从扬声器等终端演奏出音乐的电子乐器。如电子键盘、电子钢琴、电子管乐器等。另外，还包括接上放大器、扬声器、耳机等能演奏出音乐的电子乐器。如电子合成器、电子鼓、韵律器等。
3.3电子乐器的外围设备
outerequipmentofelectronicmusical instrument它们直接连接到电子琴上，用于增添电子琴的功能，或者为了专门用途的演奏而使用的电子乐器。如音源装置、远距离键盘、乐器用放大器、格式控制字符、MIDI控制器、调谐器、电子节拍器等。
3.4音乐序列发生器musicordergenerator它们能在机器内外的音乐信号中，专门记录、编辑和传送数字信号，为方便作曲、编曲和自中华人民共和国电子工业部1997-12-24批准1998-05-01实施
动演奏的电子乐器。

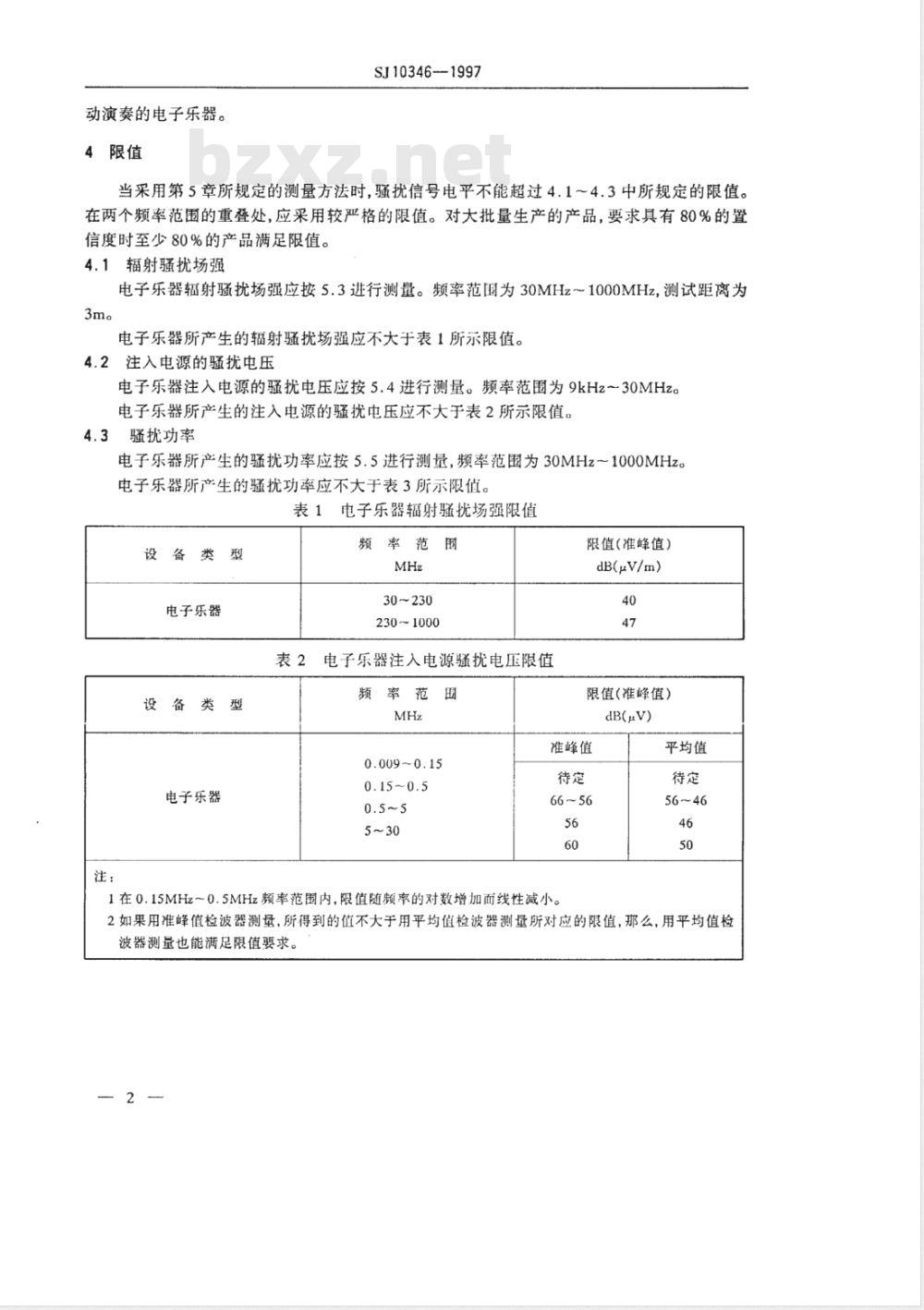

4限值
SJ10346--1997
当采用第5章所规定的测量方法时，骚扰信号电平不能超过4.1～4.3中所规定的限值。在两个频率范围的重叠处，应采用较严格的限值。对大批量生产的产品，要求具有80%的置信度时至少80%的产品满足限值。4.1辐射骚扰场强
电子乐器辐射骚扰场强应按5.3进行测量。频率范围为30MHz～1000MHz，测试距离为3m。
电子乐器所产生的辐射骚扰场强应不大于表1所示限值。4.2注入电源的骚扰电压
电子乐器注入电源的骚扰电压应按5.4进行测量。频率范围为9kHz～30MHz。电子乐器所产生的注入电源的骚扰电压应不大于表2所示限值。4.3骚扰功率
电子乐器所产生的骚扰功率应按5.5进行测量，频率范围为30MHz～1000MHz。电子乐器所产生的骚扰功率应不大于表3所示限值。表1电子乐器辐射骚扰场强限值
设备类型
电子乐器
设备类型
电子乐器
频率范围
30~230
230～1000
表2电子乐器注入电源骚扰电压限值频率范围
0.009~0.15
限值（准峰值）
dB(μV/m)
限值(准峰值）
dB(μV)
准峰值
66~ 56
1在0.15MHz～0.5MHz频率范围内，限值随频率的对数增加而线性减小。平均值
2如果用准峰值检波器测量，所得到的值不大于用平均值检波器测量所对应的限值，那么，用平均值检波器测量也能满足限值要求。
设备类型
电子乐器
SJ10346—1997

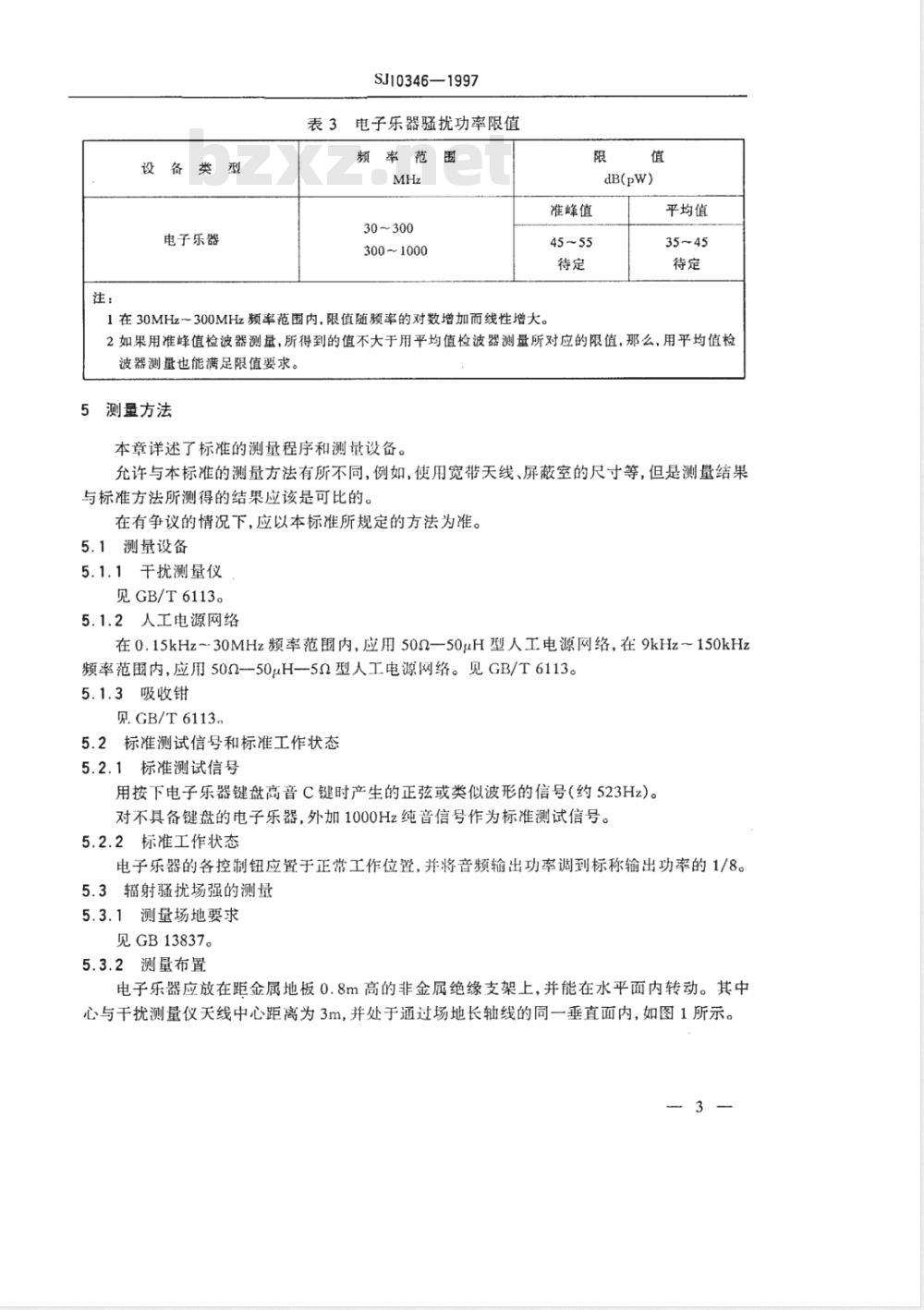

表3电子乐器骚扰功率限值
频率范围
30~300
300~1000
1在30MHz～300MHz频率范围内，限值随频率的对数增加而线性增大。限
dB(pW)
准峰值
平均值
2如果用准峰值检波器测量，所得到的值不大于用平均值检波器测量所对应的限值，那么，用平均值检波器测量也能满足限值要求。
5测量方法
本章详述了标准的测量程序和测量设备。允许与本标准的测量方法有所不同，例如，使用宽带天线、屏蔽室的尺寸等，但是测量结果与标准方法所测得的结果应该是可比的。在有争议的情况下，应以本标准所规定的方法为准。5.1测量设备
5.1.1干扰测量仪
见GB/T6113。
5.1.2人工电源网络
在0.15kHz～30MHz频率范围内，应用50Q一50μH型人工电源网络，在9kHz～150kHz频率范围内，应用50Q-50μH—5Q型人工电源网络。见GB/T6113。5.1.3吸收钳
见.GB/T6113.
5.2标准测试信号和标准工作状态5.2.1标准测试信号
用按下电子乐器键盘高音C键时产生的正弦或类似波形的信号（约523Hz)。对不具备键盘的电子乐器，外加1000Hz纯音信号作为标准测试信号。5.2.2标准工作状态wwW.bzxz.Net
电子乐器的各控制钮应置于正常工作位置，并将音频输出功率调到标称输出功率的1/8。5.3辐射骚扰场强的测量
5.3.1测量场地要求
见GB13837。
5.3.2测量布置
电子乐器应放在距金属地板0.8m高的非金属绝缘支架上，并能在水平面内转动。其中心与干扰测量仪天线中心距离为3m，并处于通过场地长轴线的同一垂直面内，如图1所示。3
屯子乐器
滤波器
SJ10346—1997
图13m距离辐射骚扰的测量
下扰测量仪
滤波器
电子乐器的电源线应放在同一平面内，将过长的部分在靠近电源插头一端以长度为0.3m～0.4m按往返平行的方式捆成一束。为了不影响测量精度，电子乐器在供电电源中应接入合适的滤波器。在80MHz～1000MHz范围内，干扰测量仪天线应该用所测频率的半波偶极子天线。在30MHz～80MHz范围内，天线应该用对应于80MHz频率的固定长度的偶极子天线，并应借助参考场用该固定偶极子校准干扰测量仪，校准是在偶极子距地面4m高度进行。天线、馈线与于扰测量仪之间匹配良好，馈线的垂直部分与于扰测量仪天线中心的距离应大于1m。干扰测量仪天线能从水平极化位置转到垂直极化位置，水平极化时天线中心位置应能在距地1m～4m高度内升降，垂直极化时升降高度范围为2m~4m。测量时，干扰测量仪应放在不影响测量结果的地方。必要时还应加电源滤波器。5.3.3测量步骤
由电子乐器前面板面向测量天线开始，调整测量天线到水平极化测量位置，再在1m～4m范围内调整天线高度，直至获得最大读数为止。然后水平旋转电子乐器，使干扰测量仪获得最大值。再一次在1m～4m范围内调整天线高度，并记下最终所测最大值。把天线调整到垂直极化的位置，重复上述测量步骤，但天线升降范围为2m～4m。用上述测量步骤，找出所测每个频率点上的最大场强值，并定义为电子乐器的辐射骚扰场强值。
5.4注入电源的射频骚扰电压测量注入电源的射频骚扰电压包括来自振荡电路和整流电路等在电源两端各自对地所产生的窄带和宽带干扰电压。
电子乐器注入电源的骚扰电压用V型人工电源网络和干扰测量仪进行测量。对宽带干扰要用准峰值检波器测量，对窄带干扰用平均值检波器测量。5.4.1测量布置
测量应在屏蔽室内进行，测量布置如图2所示。>0.8m---
电子乐器
SJ10346—1997
电源网络
干扰测量仪
图2注入电源的骚扰电压的测量
保持电子乐器与干扰测量仪之间水平距离≥0.8m，电源走线应按尽可能短的路径布置，并在靠近人工电源网络一端将过长的电源线以0.3m～0.4m长度按往返平行的方式捆成一束。
电子乐器如有接地端子，应用尽可能短的导线与人工电源网络的接地端子相连接，并应在接地和不接地两种状态下进行测量。5.4.2测量步骤
电子乐器在5.2.2规定的标准工作状态下工作。采用自动扫频或手动扫频方式，在9kHz～30MHz频率范围内逐点进行测量，并记录各频率点干扰测量仪的指示值。
改变人工电源网络开关位置，分别测量电源相线和中线对地的骚扰电压值。5.5骚扰功率的测量
电子乐器产生的骚扰能量大部分是由电源线及其它连线向外辐射的。因此，可以用电子乐器电源线和其它连线上的骚扰功率来定义其骚扰性能，并用吸收钳进行测量。5.5.1测量布置
测量布置如图3所示。
电子乐器
注：“*\表示吸收钳的电流变换器。吸收钳
干扰测量仪
图3骊扰功率的测量
辅助吸收钳
对于图3那样放在桌上的台式电子乐器，要设置在高度为0.8m的非金属性桌子上，而落地式电子乐器放置在铺有绝缘板的地面上。被测馈线应在桌子上平直展开延长到6m以上。不满足上述条件时，可以用同类馈线加以延长。电子乐器的电源线有接地芯线时，延长电5
SJ10346—1997
源线时，可以只延长电源线的另外两个芯线，接地芯线不延长，让其处于开放状态。所有不测量的连线应不连接。如果在机械或功能上必须连接，则应在这些连线上套铁氧体环，以便衰减可能影响测量结果的射频电流。这些连线应远离电子乐器并与被测馈线成垂直方向展开。
电源和电子乐器之间的高频隔离度不充分时，可以在电子乐器6m以远的位置上加辅助吸收器或隔离变压器（1:1)，以减轻电源线引入的外界骚扰。5.5.2测量步骤
电子乐器按图3所示配置，使其在5.2.2规定的状态下工作。将吸收钳套在被测馈线上，其电流变换器一端应朝向电子乐器。让干扰测量仪的频率从30MHz～1000MHz顺序变化。在每一测量频率，吸收钳在0m～6m的范围内移动，直到干扰测量仪出现最大值为止。
若被测馈线的末端接到无任何附加线的单元上，则吸收钳的移动距离只限于原来连线的长度。
电子乐器各单元之间的互连线，应进行两次测试。首先将吸收钳电流变换器端朝向其中一个单元进行测试，然后再将其朝向另一单元进行测试。骚扰功率由式(1)计算：
式中：P——电子乐器的骚扰功率，dB(pW)；V—干扰测量仪指示的最大值，dB(μV)；C—吸收钳校准曲线的修正系数，dB。6符合骚扰限值的判定
6.1限值的意义
6.1.1本标准规定的限值是CISPR13（1990）及其修正案推荐的，它不仅是国内产品质量检验的标准，也是进口产品质量检验的依据。6.1.2型式鉴定产品，限值的意义应根据统计规律，在成批生产的产品中，至少有80%的产品满足限值的要求，并至少具有80%的置信度。6.1.3型式试验
6.1.3.1按6.1.5用统计评价的方法对该类产品抽样进行试验。6.1.3.2为简单起见，仅对一个样品进行试验（按6.1.4)。6.1.4必须随时从产品中随机抽取样品进行连续试验，特别在6.1.3.2的情况下。在涉及到可能撤消型式鉴定而有争议的情况下，应按6.1.3.1对足够多的样品进行试验后，方能考虑是否撤消。
6.1.5按6.2所述试验，进行统计评价的符合限值试验。6.2在统计基础上符合限值
6.2.1基于非中心-t分布的试验
应对该类产品一次抽样不少于五个样品进行试验。但在特殊的情况下，如果不能用五个样品，则应用三个样品进行试验。由式(2)判定符合限值：
n+kS≤L
·（(2)
S.J10346-1997
式中：文，一抽样中n件样品电平的算术平均值；b
一按至少80%的产品满足限值的要求和至少有80%的置信度，从非中心t分布表导出的系数，值取决于抽样数n的大小，并列于表4中；L—规定的限值；
Sn——由式(3)表示：
Z(X: - .)2
式中：X—单个样品的电平；
X、n、S和I.的值用dB(μV)、dB(μV/m)或dB(pW)表示。表4
抽样数(n)与k值的关系
假如拍样测试结果不符合6.2.1的要求，则应进行第二次抽样试验，将第二次抽样试验与第一次抽样的结果合并，并作为为一次大的抽样试验，检查其结果是否符合限值。7
