【国家标准(GB)】 防滑甲板漆防滑性的测定

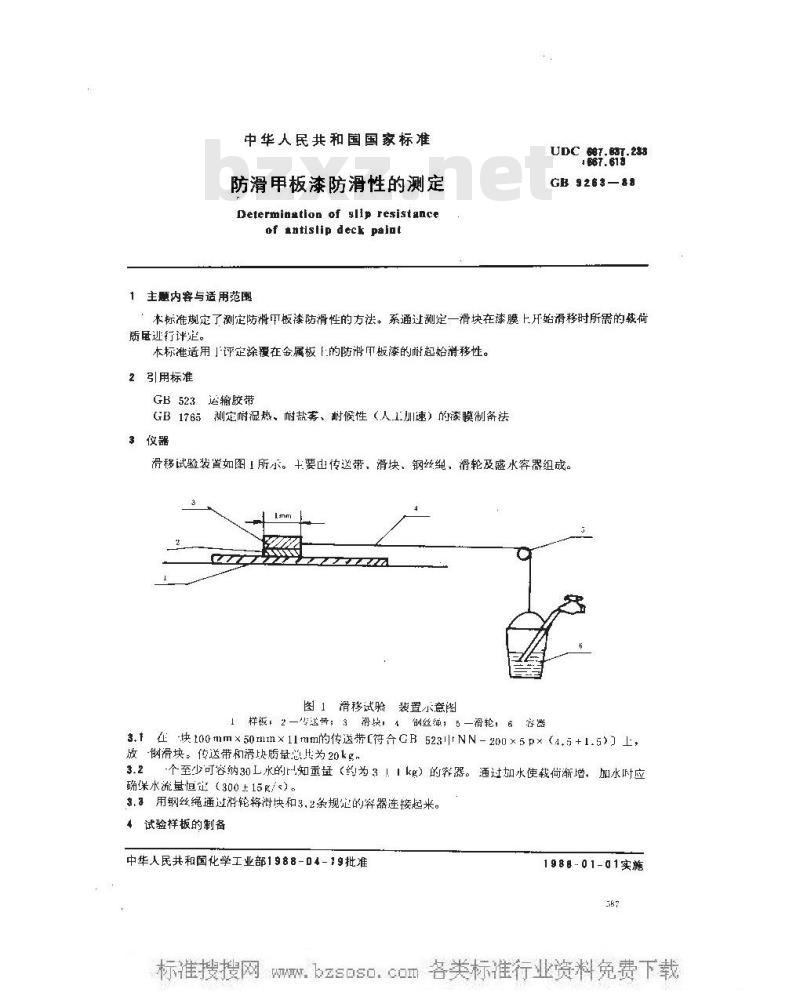

中华人民共和国国家标准
防滑甲板漆防滑性的测定
Determinstion of sllp resistanceof antislip deck palnt
1.主题内容与适用范围
UDC 687,837.238
GB 9263—88
本标准规定了测定防滑甲板漆防滑性的方法。系通过测定一滑块在漆膜上开始滑移时所需的载荷质迹行评定。
本标准适用」评定涂覆在金属板「.的防滑甲板漆的耐起始滑移性。2引用标准
GB523运输胶带
GB176测定耐湿热、耐盐落、耐候性（人.1.川速）的漆膜制备法3仪器下载标准就来标准下载网
滑移试验装置如图」所示。+要出传送带，滑块、钢丝绳，滑轮及盛水容器组成。ZZ
图1滑移试验装置示意图
1样板，2—专送肯；3滑块，1钢丝缅，5—滑轮，6容器3.f在块100mm×50mm×11mm的传送带符合GB523↓NN-200×5p×（4.5+1.5)）上，放钢滑块。传送带和滑块质量总共为20kg，3.2个至少可容纳30L水的-知重盘（约为3！kg）的容器。通过加水使载荷渐增，加水时应确保水流量恒（300±15g/s）。3.3用钢丝绳通过游轮将滑块和3.2规定的穿器连接起米。4试验样板的制备
中华人民共和国化学工业部1988-04-19批准1988-01-01实施

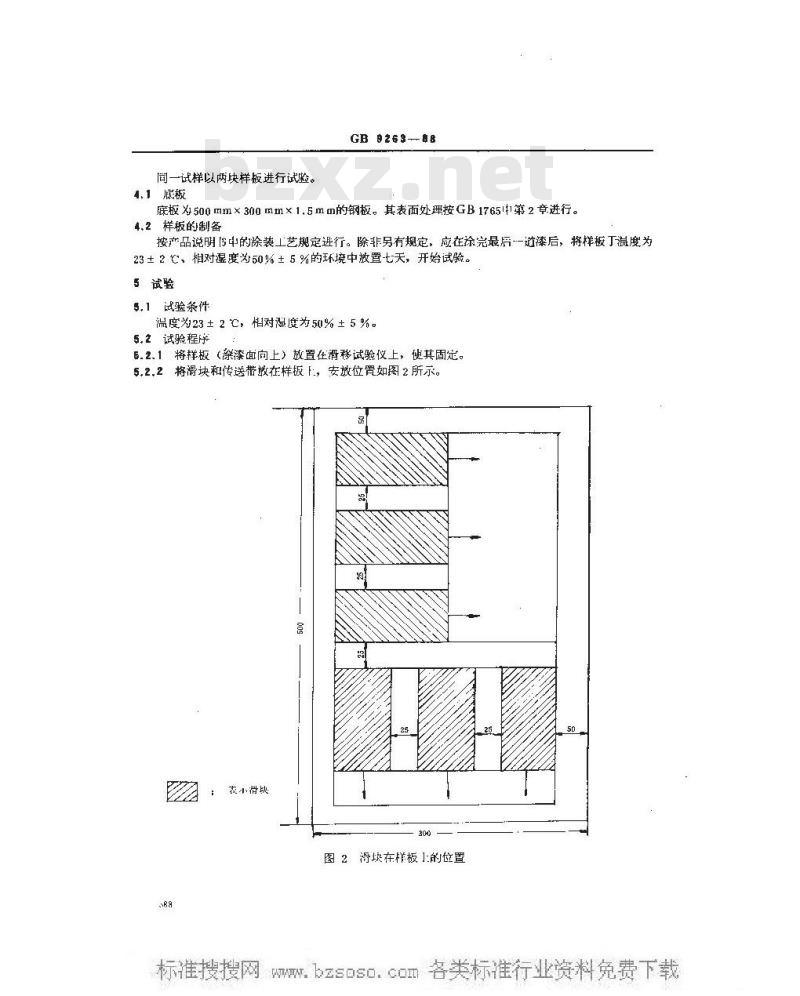

W间一试样以两块样叛进行试验。4.1底板
GB @263-88
底板500mm×300mm×1.5mm的钢板。其表面处按GB176511第2章进行。4.2样板的制备
按产品说明阝中的涂装工艺规定进行。除非另有规定，应在涂完最后一道漆后，将样板丁温度为23±2亡、相对湿度为50%±5%的环境中放置七天，开始试验。5试验
5.1试验条件
温度为23±2℃，相对温度为50%±5%。5.2试验程序
E.2.1将样板（漆漆面向上）放置在滑移试验仪上，使其固定。5.2.2将滑块和传送带放在样板F，安放位置如图2所示。袁小猎块
图2褥块在样板1的位置
WGB9263—88

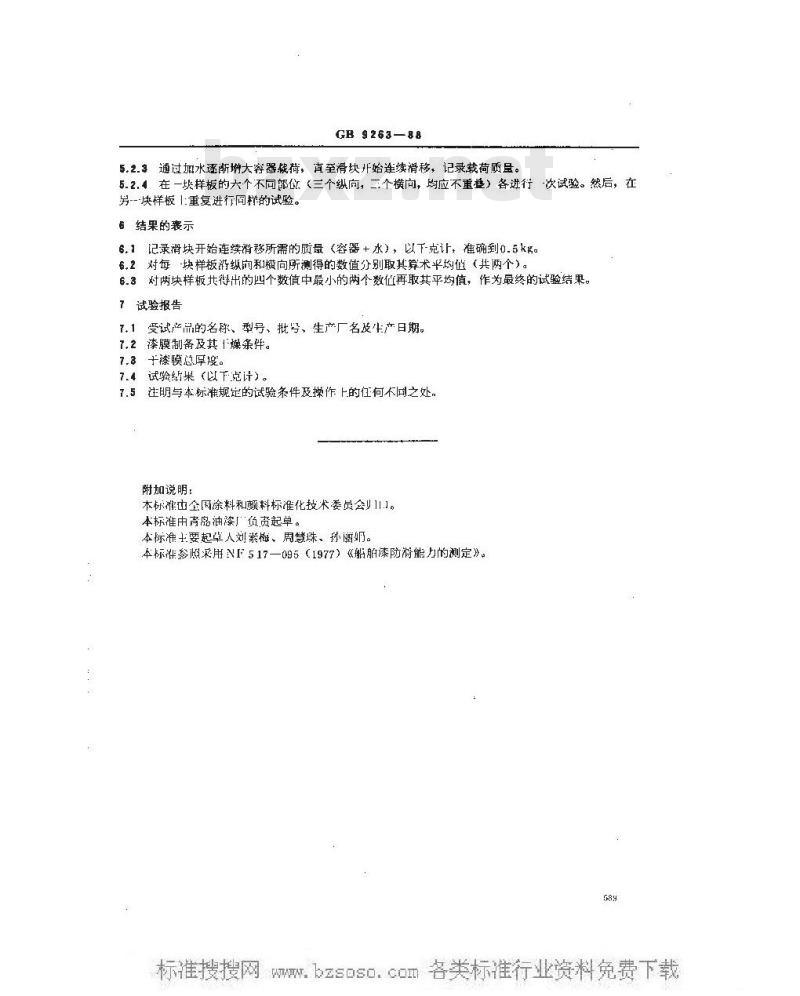

5.2.3通过加水逐渐增大容器载荷，直至滑块开始连续滑移，记录载荷质呈。5.2.4在一块样板的六个不同部位《三个纵向，三个横向，均应不重登）各进行次试验。然后，在另--块样板1重复进行同摧的试验。6结果的襄示
6.1记录滑块开始连续滑移所需的质最（容器+水），以下-克计，准确到0.5kg。6.2对每块样板沿纵向和横向所测得的数值分别取其算术平均值（共两个）。6.3对两块样板共得出的四个数值中最小的两个数估再取其平均值，作为最终的试验结果。7试验报告
受试产品的名称、型号、批学、生产厂名生产日期。1.1
7.2漆膜制备及其1燥条件。
7.3于漆膜总厚度。
试验结果（以下点计）
注明与本标准规定的试验条件及操作上的任何不同之处，7.5
附加说明：
本标雄出金国涂料和颤料标准化技术委员会』11]。本标准由青岛油漆厂负贡起草。本标准士要起草人刘素梅、周慧殊、孙丽奶。本标准参照采用NF517—095（1977）《船舶漆防滑能力的测定》。589
W
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
