【电子行业标准(SJ)】 低噪声行波管动态范围的测试方法

中华人民共和国第四机工业部

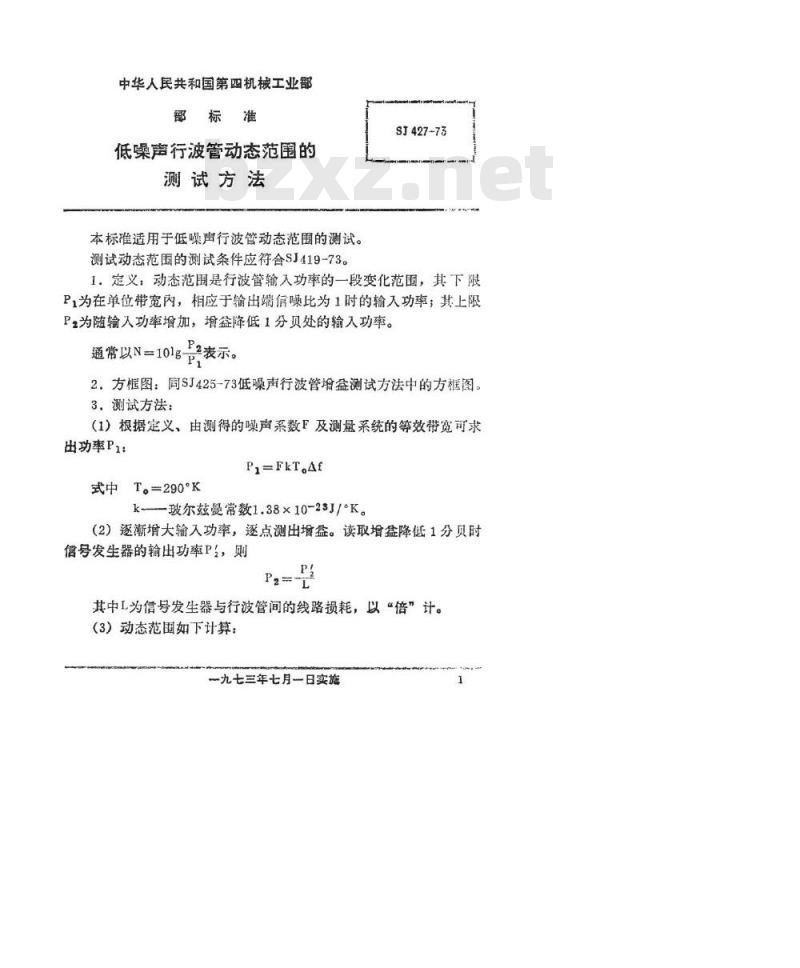

低噪声行波管动态范围的
测试方法
本标准适用于低噪声行波管动态范围的测试。测试动态范围的测试条件应符合SJ419-73。SJ427-73
1.定义：动态范围是行波管输入功率的一段变化范围，其下限P1为在单位带宽内，相应于输出端信噪比为1时的输入功率；其上限P，为随输入功率增加，盆降低1分贝处的输入功率。P2表示。
通常以N=10lgWww.bzxZ.net
2.方框图：同SJ425-73低噪声行波管增盒测试方法中的方框图。3.测试方法：
（1）根据定义、由测得的噪声系数F及测量系统的等效带宽可求出功率P1：
Pi=FkT。Af
式中T。=290°K
k-—-玻尔兹曼常数1.38×10-23J/°K。（2）逐渐大输入功率，逐点测出增益。读取增翁降低1分贝时信号发生器的输出功率P，则
其中L为信号发生器与行波管间的线路损耗，以“倍”计。（3）动态范围如下计算：
一九七三年七月一日实旅
共2百第2真

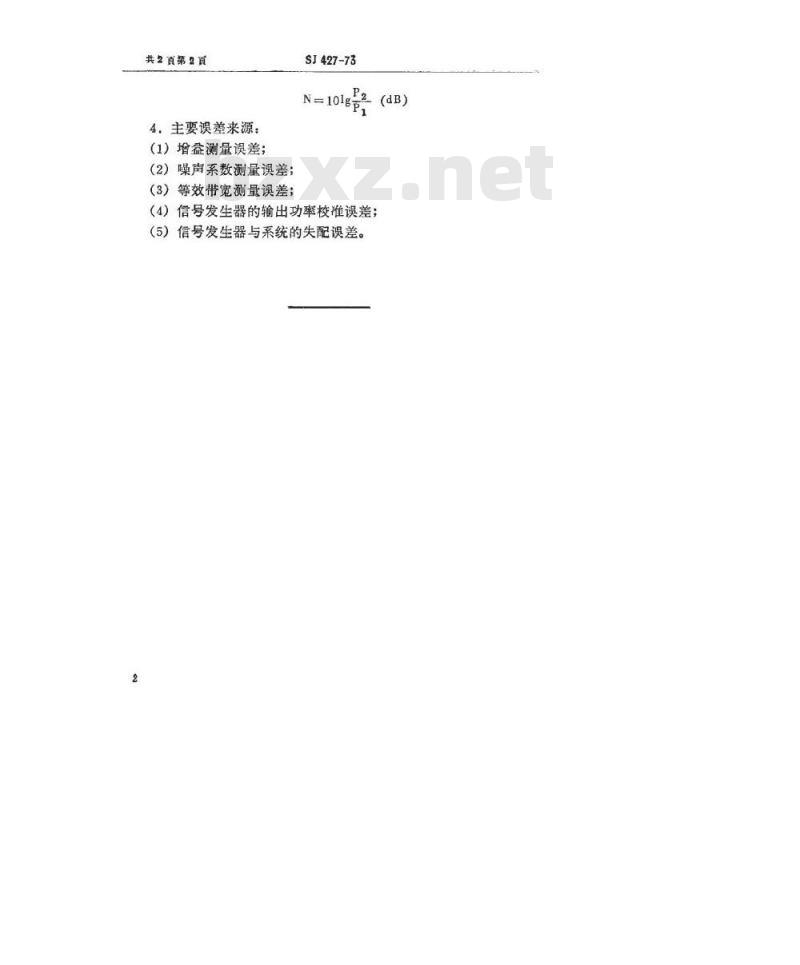

4，主要误差来源：
（1）增益测量误差；
（2）噪声系数测量误差；
（3）等效带宽测量误差；
SJ427-73
N=101eP,
（4）信号发生器的输出功率校准误差；（5）信号发生器与系统的失配误差。
