中华人民共和国第四机械工业部部标准
低噪声行波管噪声系数的
测试方法
本标难适用于低噪声行波管噪声系数的测试。测试噪声系数的测试条件应符合SJ419-73。SJ426-73

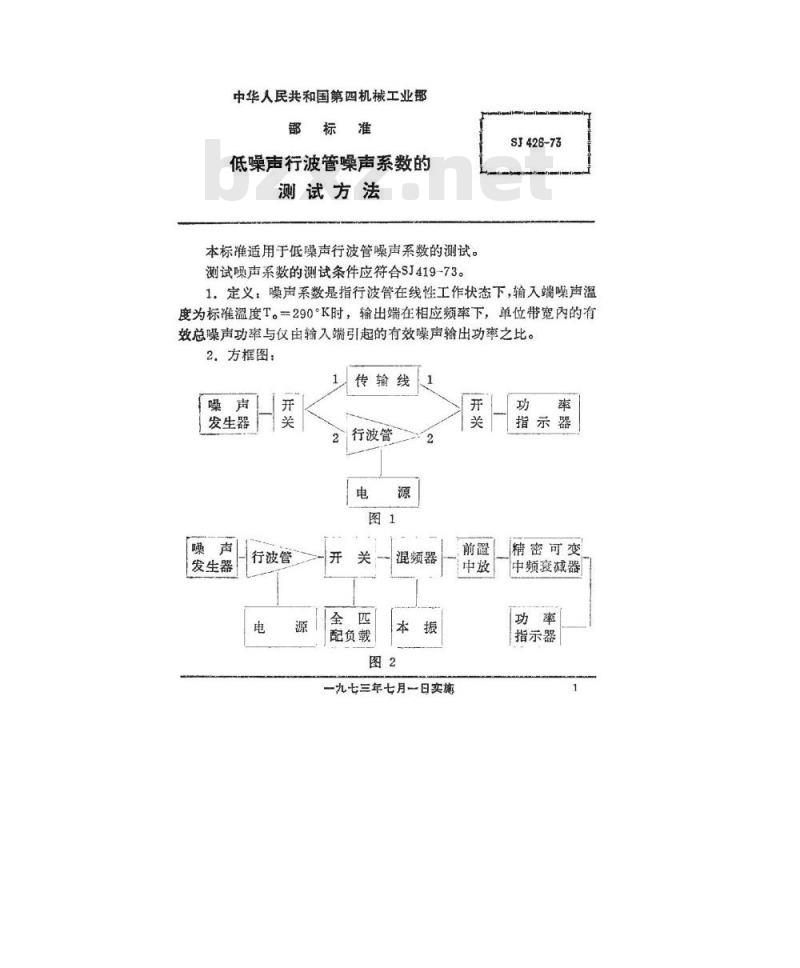

1.定义：噪声系数是指行波管在线性工作状态下，输入端噪声温度为标准温度T。=290°K时，输出端在相应频率下，单位带宽内的有效总噪声功率与仅由输入端引起的有效噪声输出功率之比。2.方框图：
传输线
发生器
发生器
行波管
2行波管
配负载
混频器
一九七三年七月一日实施
指示器
精密可变
中频衰减器
指示器
共4百第2页
发生器
行波管www.bzxz.net
SJ426-73
去耦器
精密可变
衰减器
注：功率指示器包括接收机和指示器。3.测试方法：

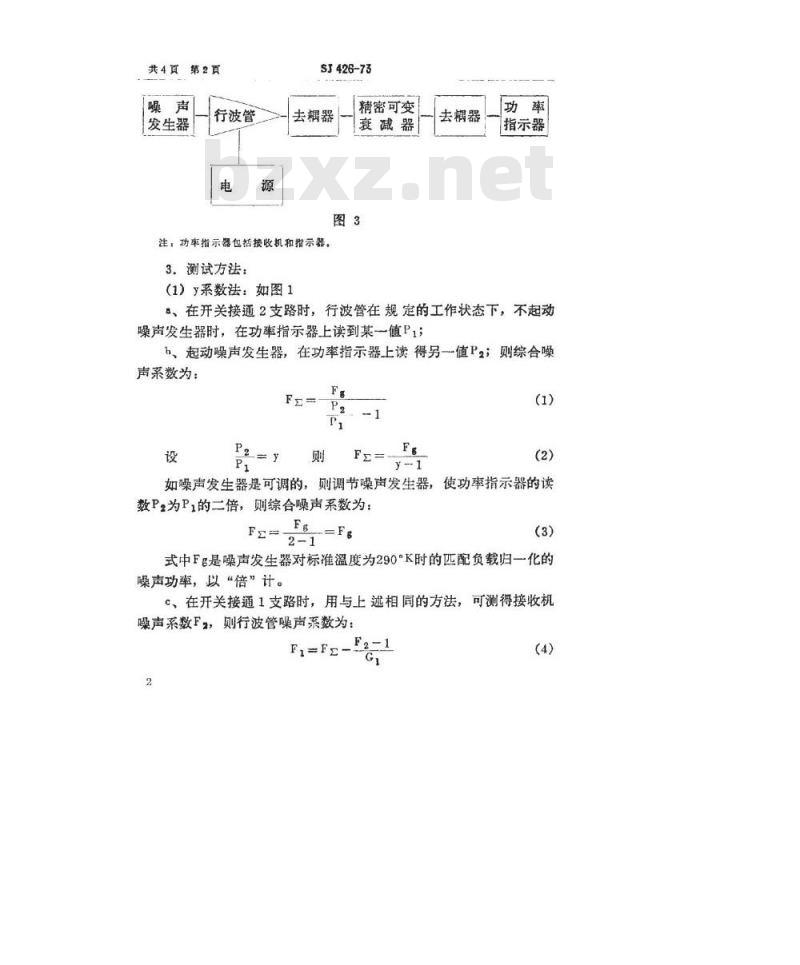

(1）y系数法：如图1
去耦器
指示器
。、在开关接通2支路时，行波管在规定的工作状态下，不起动噪声发生器时，在功率指示器上读到某一值P1；h、起动噪声发生器，在功率指示器上读得另一值P2；则综合噪声系数为：
如噪声发生器是可调的，则调节噪声发生器，使功率指示器的读数P,为P1的二倍，则综合噪声系数为：Fg=Fg
式中Fg是噪声发生器对标准温度为290°K时的匹配负载归一化的噪声功率，以“倍”计。
C、在开关接通1支路时，用与上迹相同的方法，可测得接收机噪声系数F2，则行波管噪声系数为：F2-1
共4百第3真
SJ426-73
式中G1为行波管的功率增益。
各量均以“倍”计。

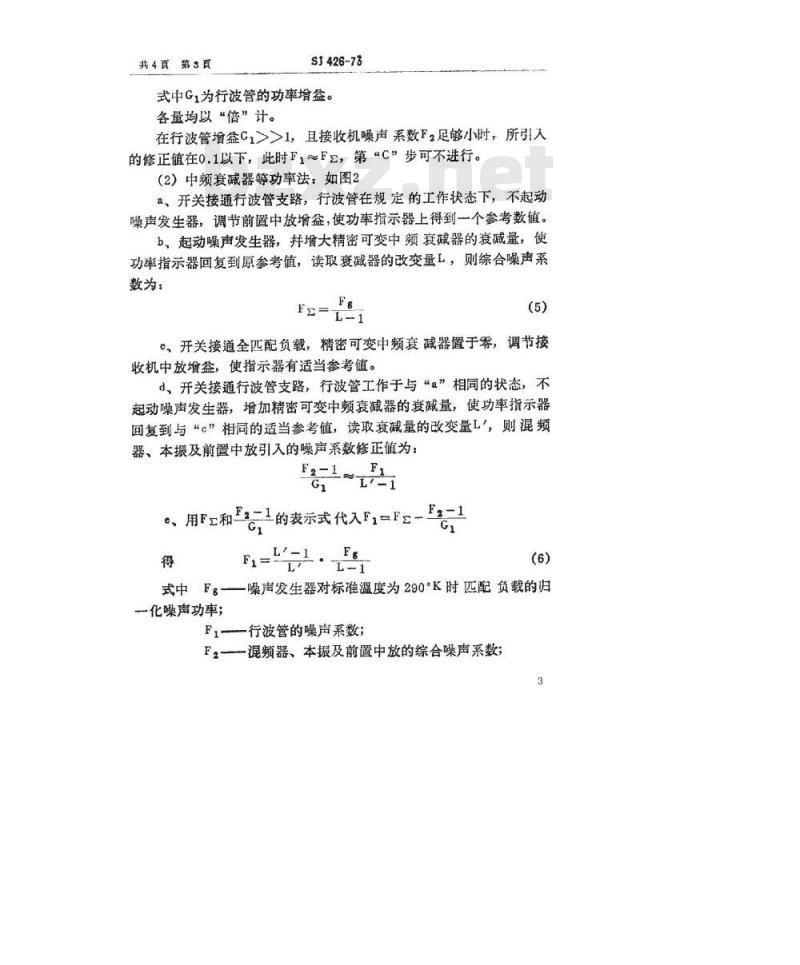

在行波管增盒G,>>1，且接收机噪声系数F足够小时，所引入的修正值在0.1以下，此时F1～F，第“C”步可不进行。（2）中频衰减器等功率法：如图2a、开关接通行波管支路，行波管在规定的工作状态下，不起动噪声发生器，调节前置中放增盆，使功率指示器上得到一个参考数值。b、起动噪声发生器，并增大精密可变中频衰减器的衰减量，使功率指示器回复到原参考值，读取衰减器的改变量L，则综合噪声系数为：
FE=L-1
c、开关接通全匹配负载，精密可变中频衰减器置于零，调节接收机中放增益，使指示器有适当参考值。d、开关接通行波管支路，行波管工作于与“a”相同的状态，不起动噪声发生器，增加精密可变中频衰减器的衰减量，使功率指示器回复到与“c”相同的适当参考值，读取衰减量的改变量L\，则混频器、本振及前置中放引入的噪声系数修正值为：Fz-1aFi
。、用F和F的表示式代入F=F-
式中Fg-——噪声发生器对标准温度为290°K时匹配负载的归一化噪声功率；
F1行波管的噪声系数；
F2—混频器、本振及前置中放的综合噪声系数；3
共4真第4真
93428-73
G,—行波管的功率增益。
各量均以“倍”计。

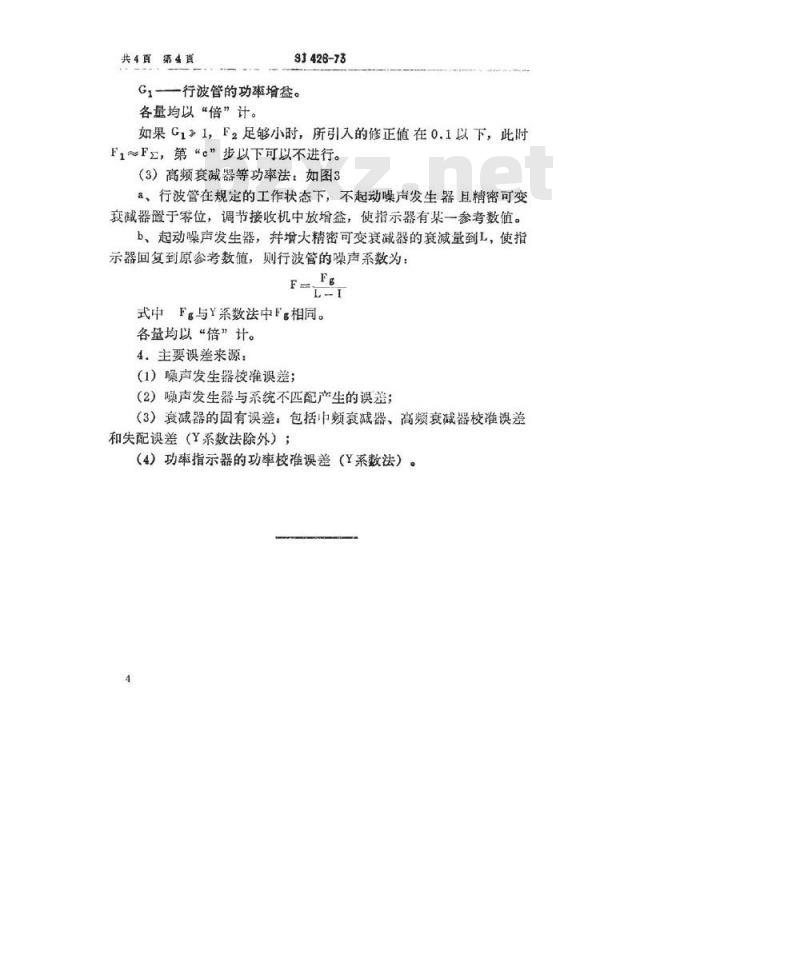

如果G1>1，F2足够小时，所引入的修正值在0.1以下，此时F1~F，第“e”步以下可以不进行。（3）高频衰减器等功率法：如图3a、行波管在规定的工作状态下，不起动噪声发生器且精密可变衰减器置于答位，调节接收机中放增盆，使指示器有某一参考数值。b、起动噪声发生器，并增大精密可变衰减器的衰减量到L，使指示器回复到原参考数值，则行波管的噪声系数为：F
式中Fg与Y系数法中Fg相同。
各量均以“倍”计。
4.主要误差来源：
（1）噪声发生器校准误差；
（2）噪声发生器与系统不匹配产生的误差；（3）衰减器的固有误差，包括中频衰减器、高频衰减器校准误差和失配误差（Y系数法除外）；
（4）功率指示器的功率校误差（Y系数法）。4
