【电子行业标准(SJ)】 低噪声行波管冷衰减量的测试方法

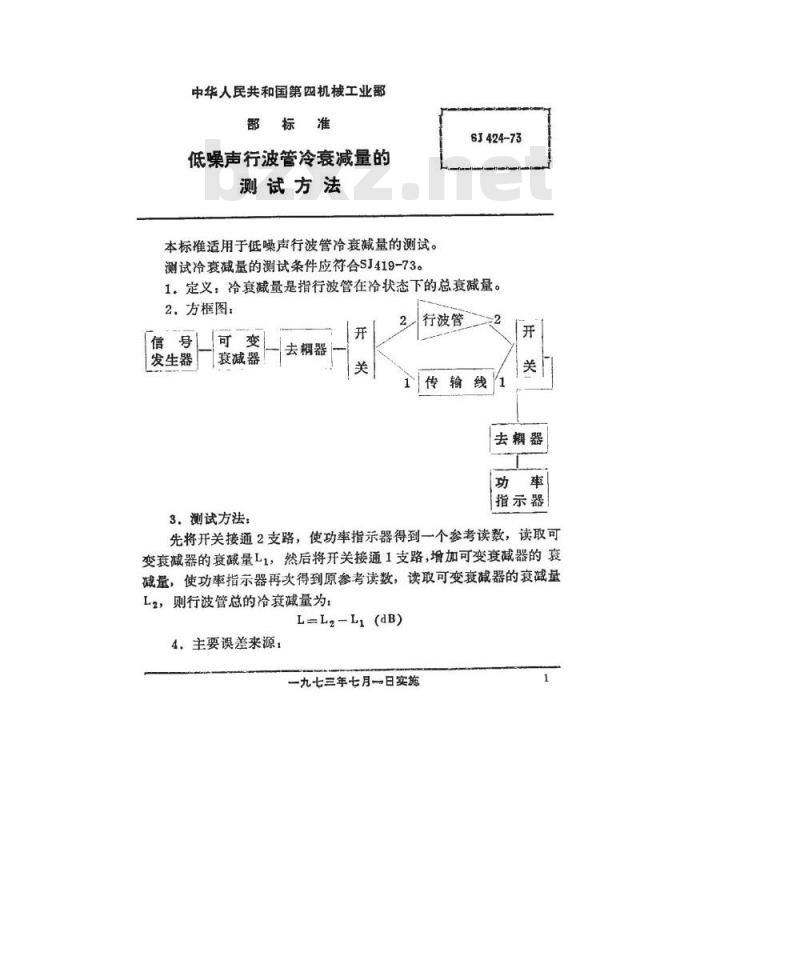

中华人民共和国第四机械工业部部标准
低噪声行波管冷衰减量的
测试方法
本标准适用于低噪声行波管冷衰减量的测试。测试冷衰减量的测试条件应符合SJ419-73。63424-73
1.定义：冷衰减量是指行波管在冷状态下的总衰减量。2.方框图：
信号可变
发生器
衰减器免费标准bzxz.net
去耦器
行波管
传输线
去耦器
指示器
3、测试方法：
先将开关接通2支路，使功率指示器得到一个参考读数，读取可变衰减器的衰减量L1，然后将开关接通1支路，增加可变衰减器的衰减量，使功率指示器再次得到原参考读数，读取可变衰减器的衰减量L2，则行波管总的冷衰减量为：L=L,-,(dB)
4.主要误差来源：
一九七三年七月一日实施
共2百
第2真
SJ424-73

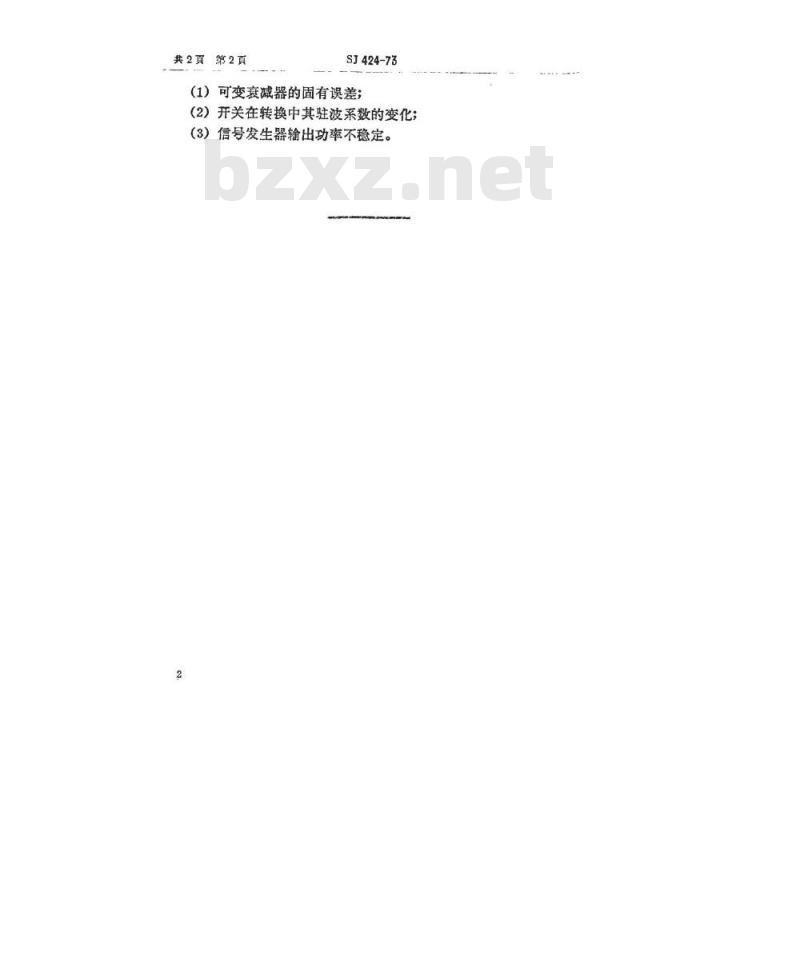

(1）可变衰减器的固有误差；
（2）开关在转换中其驻波系数的变化；（3）信号发生器输出功率不稳定。2
