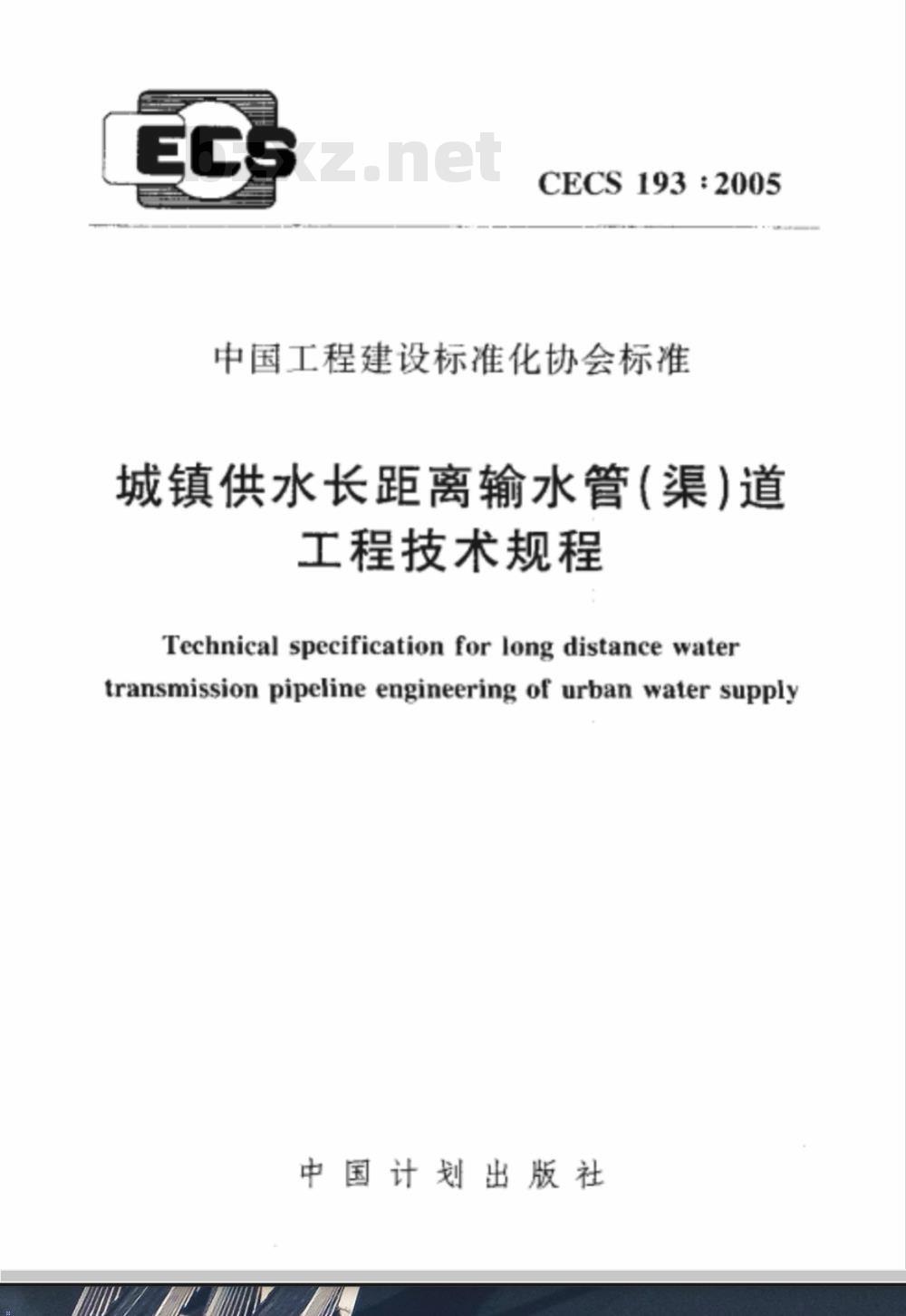

城镇供水长距离输水管（渠）道工程技术规程
Technical specification for long distancewatertransmission pipeline engineering of urban water supply中国计划出版社
中国工程建设标准化协会标准
城镇供水长距离输水管（渠）道工程技术规程

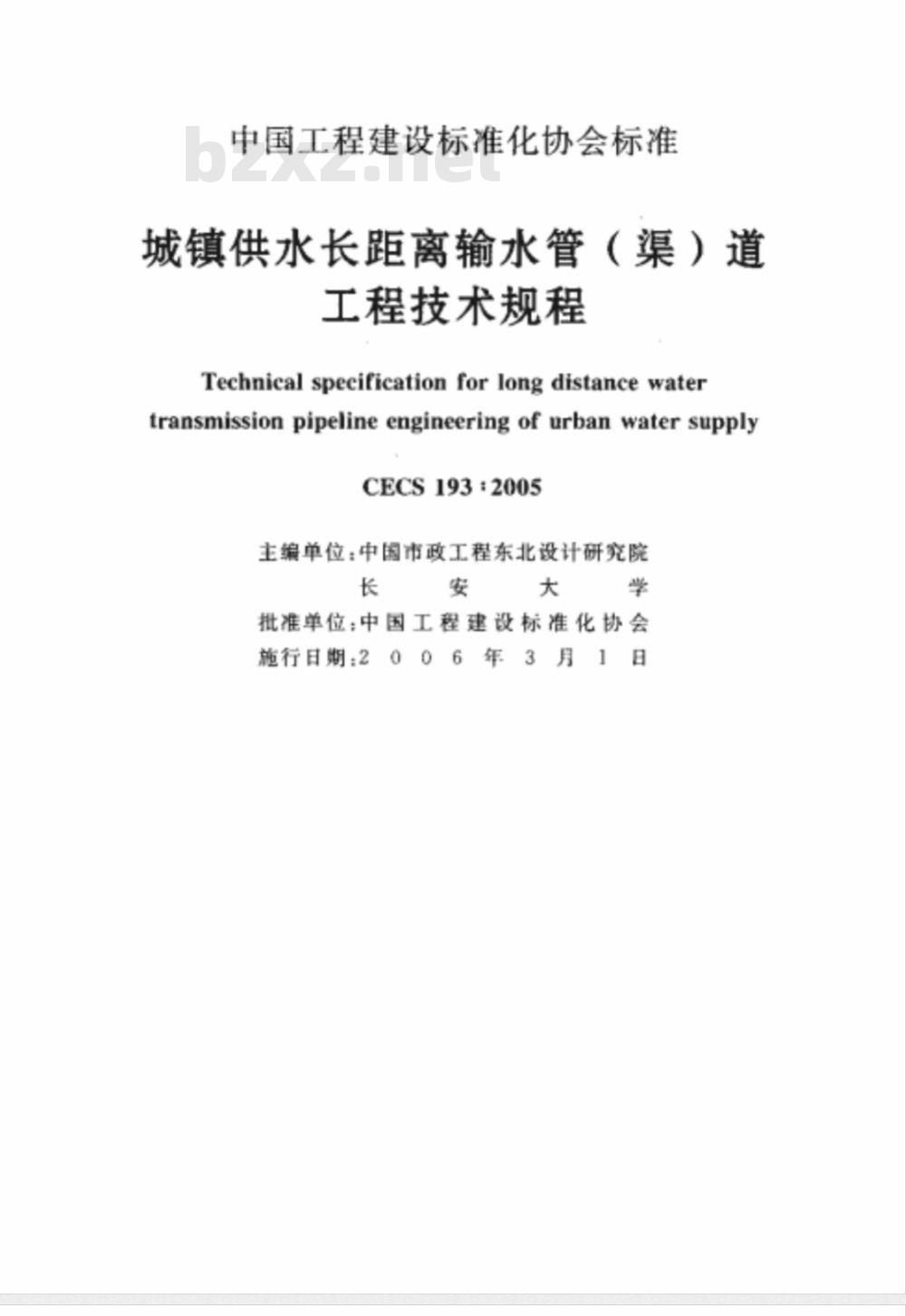

Technical specification for long distance watertransmission pipeline engineering of urban water supplyCECS193:2005
主编单位：中国市政工程东北设计研究院长
批准单位：中国工程建设标准化协会施行日期：2

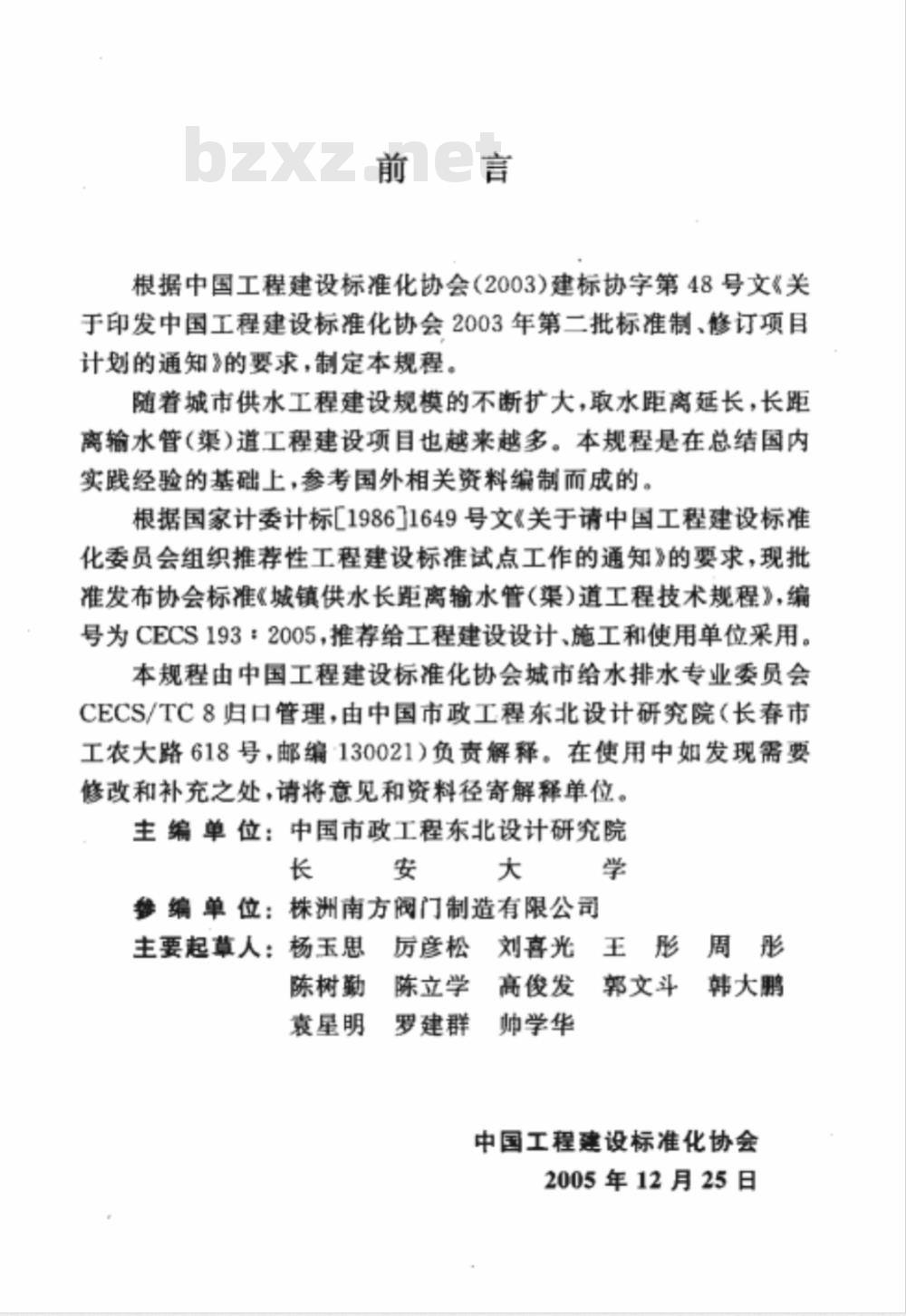

根据中国工程建设标准化协会（2003）建标协字第48号文《关于印发中国工程建设标准化协会2003年第二批标准制、修订项目计划的通知》的要求，制定本规程随着城市供水工程建设规模的不断扩大，取水距离延长，长距离输水管（渠）道工程建设项自也越来越多。本规程是在总结国内实践经验的基础上，参考国外相关资料编制而成的。根据国家计委计标[1986]1649号文《关于请中国工程建设标准化委员会组织推荐性工程建设标准试点工作的通知的要求，现批准发布协会标准城镇供水长距离输水管（渠）道工程技术规程》，编号为CECS193：2005，推荐给工程建设设计、施工和使用单位采用本规程由中国工程建设标准化协会城市给水排水专业委员会CECS/TC8归口管理，由中国市政工程东北设计研究院（长春市工农大路618号，邮编-130021）负责解释。在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单位。主编单位：中国市政工程东北设计研究院长安大学
参编单位：株洲南方阀门制造有限公司主要起草人：杨玉思
陈树勤
袁星明
厉彦松刘喜光王彤周彤
高俊发郭文斗韩大鹏
陈立学
罗建群帅学华
中国工程建设标准化协会
2005年12月25日

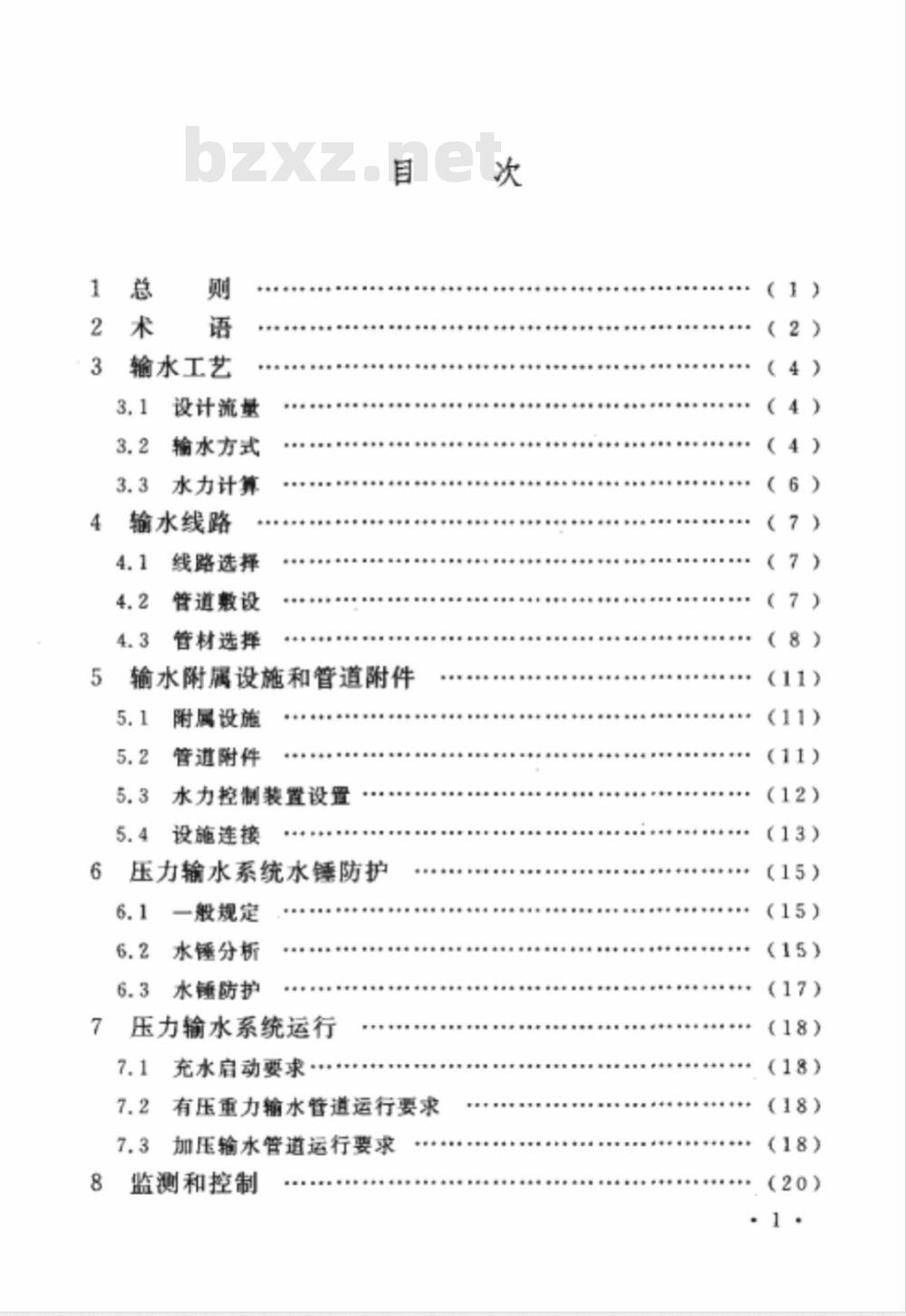

输水工艺
设计流量
输水方式
水力计算
输水线路
线路选择
管道敷设
管材选择
输水附属设施和管道附件
附属设施
管道附件
水力控制装置设置
设施连接
压力输水系统水锤防护
一般规定
水锤分析
水锤防护
压力输水系统运行
充水启动要求
有压重力输水管道运行要求
加压输水管道运行要求
监测和控制
一般规定
监测和通讯
自动化控制
本规程用词说明
附：条文说明
1总则
1.0.1为确保长距离输水管（渠）道工程的设计、施工、运行质量，做到安全可靠、技术先进、经济合理，制定本规程。1.0.2本规程适用于城镇和工矿企业输送原水、清水管（渠）道工程的设计及运行管理。
1.0.3长距离输长管（渠）道工程的设计应符合下列要求：符合城镇建设总体规划和区域规划；，1
优化设计方案，保证输水工艺和设计参数经济合理；提高输水安全可靠性，降低能耗，减少漏损，节约投资，采3
用行之有效的新技术、新材料和新设备；减少拆迁，少占农田，保护环境；4
施工、运行和维护管理方便；
6穿越河流、铁路、公路等障碍物时应符合国家现行有关标推的要求。
1.0.4长距离输水管（渠）道工程设计除应符合本规程外，尚应符合国家现行有关标准的规定。
2术语
2.o.1长距离输水管（渠）道工程longdistancewatertrans-missionpipelineengineering
距离超过10km的用管（渠）道输送原水、清水的建设工程。一般包括输水管（渠）道、加压泵站、管道穿越障碍物措施、附属设施和管道附件等内容。
2.0.2管道附属设施piplineauxiliaries调节水池、调压井（塔）、阀门井、仪表井、进气排气阀井、泄水并、管道支墩等构筑物的统称。2.0.3管道附件pipelineaccessories检修阀门、泄水阀、进气排气阀、减压阀、泄压阀、调流阀、伸缩器、流量计、压力表等管道和计量仪表专用设备和部件的统称。2.0.4管道配件pipefittings
弯管、三通、四通、异径接头等配件的统称。2.0.5明渠输水watertransmissionbyopeningchannel利用地形高差，采用天然河流或人工渠道输送原水的方式。2.0.6暗渠输水
channel
water transmission bytunnel or covered采用箱涵或加盖渠道输水的方式。watertransmissionbygravityandnon-2.0.7无压重力输水
pressurepipeline
利用地形高差，采用无外加动力非满流管道、箱涵或加盖渠道输水的方式。Www.bzxZ.net
2.o.8有压重力输水watertransmissionbygravityandpressurepipeline
利用地形高差，采用无外加动力满流承压管道输水的方式。2.0.9加压输水watertransmissionbypumping利用水泵提供的压力能采用满流承压管道输水的方式。2.0.10压力输水watertransmissionbypressurepipeline有压重力输水和加压输水的统称。2.o.11水锤surgeorwaterhammer压力管道中，由于流速剧烈变化而引起一系列压力急剧交替升降的水力冲击现象，又称水击。3
3输水工艺
3.1设计流量
3.1.1从水源至城镇净水厂的长距离原水输水管（渠）道的设计流量，应按净水广最高日平均时供水量加输水管（渠）道的漏失水量和净水厂自用水量确定。从净水厂向配水曾网输送清水的长距离输水管道设计流量，应按在最高日最高时用水条件下，净水厂的送水量确定。具有消防给水功能的输水管（架）道，应包括消防用水补充流量或消防流量。
3.1.2输水管（渠）道不宜少于两条。当多水源供水或有调节水池或其他安全措施时，也可修建一条输水管（渠）道。输水管（架）道的连通管断面和根数，应按输水管（渠）道任何一段发生故障时仍能通过事敬流量计算确定。
3.1.3城镇供水的事故流量不应低于设计水量的70%；工业企业的事故流量应接有关工艺要求确定。3.1.4当采用明渠输送原水时，必须有可靠的水质保护和减少水量流失的措施。
压力输水管道的设计流速不宜大于3m/s，不宜小于0.6m/s.
3.2输水方式
3.2.1输水方式包括无压重力输水、有压重力输水、加压输水、重力和加压组合输水等。
设计时可根据下列条件，通过技术经济比较后，确定输水方式：
有良好的卫生防护条件，输水过程中保证所输送的水不受·4.
污染；
输水量稳定可靠：
调度方便；
运行安全可靠，维护管理方便。4
当高差足够、地形适宜时且输送原水水量较大时，可采用3.2.3
明集输水方式。当输水量较小时，不宜采用明渠输水方式。当采用明渠输水方式时，输水线路的选择应尽量避免人类生活和生产活动造成水质污染，耳应有卫生防护措施，应计算输水过程中渗蒲、蒸发等水量损失。
3.2.4当高差足够、距离较长，在地形适宜时可采用无压重力暗渠输水方式。
1采用无压暗渠输水时，应设置检查并和通气设施。当采用管径或当量直径小于700mm的圆形断面时，检查并间距不宜大于200m；当管径或当量直径大于700mm时，不宜大于400m。必要时还应设置跌水并或水控制措施。2通气并或兼有通气作用的检查并，其并盖应考虑通气的可靠性，不置采用普通不透气并盖。3明渠和无压暗媒输水方式的流量调节应通过管架首端控制，宜根据流量调节响应时间和用水情况，合理设置相应的调节构筑物或其他措施。流量调节响应时间按下式计算：t=ZL./V
流量调节响应时间，即水流流达时间(s）；式中海
L一计算段管渠长度（m）)；
V：-.一计算段管渠内水流平均速度(m/s）：n计算管渠分段数。
3.2.5在一般情况下，当有足够的可利用输水地形高差时，宜优先选择有压重力输水方式。
1选择重力输水时，应充分利用地形高差，使输送设计流量·5.
时所采用的管径最小，以求得最佳经济效益。2重力输水管道的最大流速不宜天于3m/s。当流速大于3m/s时，应经过水链分析计算设置减压消能装置和其他水链防护措施。
当重力输水管道进口端水位变化较大时，应加装减压消能装置。
当重力输水管道在较低流量运行工况下产生较大富余水头时，也应加装减压消能装置。当没有可利用的输水地形高差时，可选用水泵加压输水方式。3.2.6
当水泵加压总扬程不大于90m，且输水距离不大于50km时，宜采用单级加压方式。
2当水泵加压总扬程大于90m时，应通过技术经济综合比较，选择加压级数。
3.2.7在可利用输水地形高差较小时，可选用重力和加压组合输水方式。
1当采用多级重力和加压组合输水方式时，应设置流量调节设施，避免造成道发生断流水锤。2对有压输水管道，应根据管径大小设置适当数量的检修人孔。3.2.8
当采用承压山洞或涵洞输水方式时，应保证其排气的可靠性。3.3水力计算
3.3.1长距离压力输水管的管径应根据技术经济比较确定重力输水管（渠）道断面应根据输水量、输水距离、地形高差、管（渠）道材料计算确定。
3.3.2管（渠）道的水头损失应按现行国家标准《室外给水设计规范3GB50013的规定计算。
3.3.3应核算压力输水管道的客种运行工况，允其是投产初期未达到设计流量时的运行状况，避免在局部凸起点管道内出现负压。当受地形条件限制时，应采取防止管道内出现水柱拉断的措施。.6.
