【机械行业标准(JB)】 汽车钢板弹簧金相检验标准

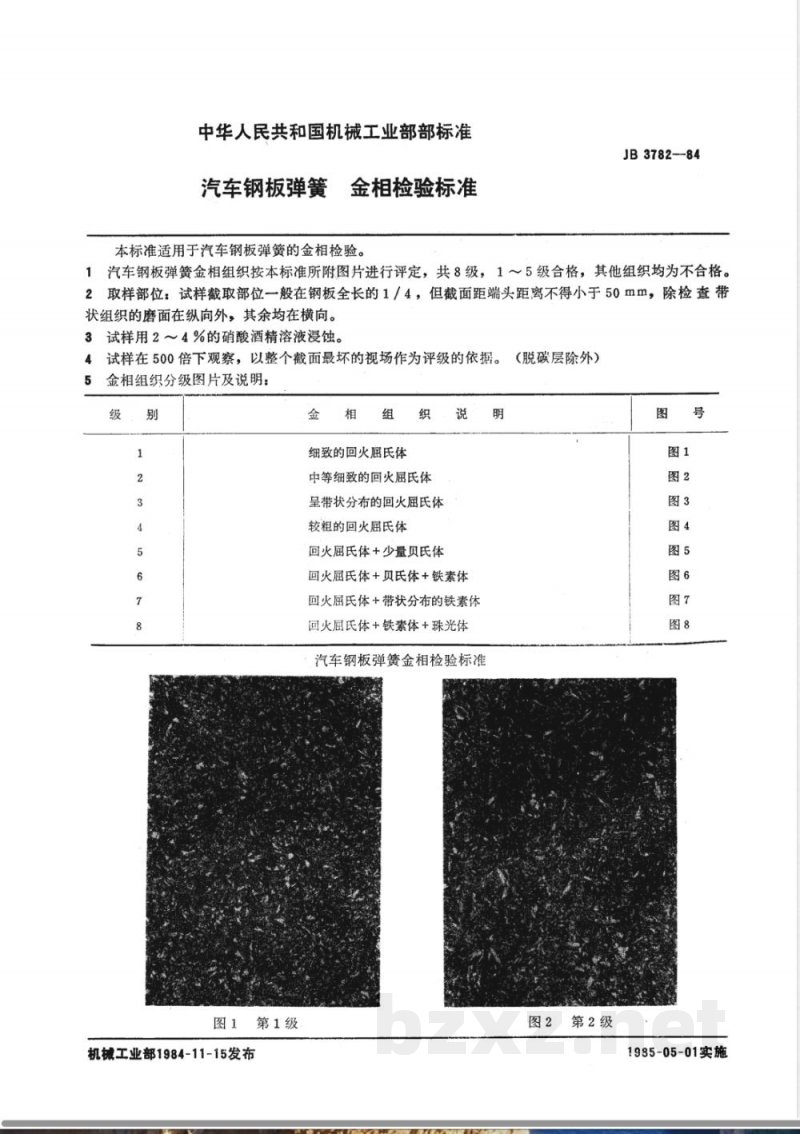

中华人民共和国机械工业部部标准汽车钢板弹簧
金相检验标准
本标准适用于汽车钢板弹簧的金相检验。JB3782-84
1汽车钢板弹簧金相组织按本标准所附图片进行评定，共8级，1～5级合格，其他组织均为不合格。2取样部位：试样截取部位一般在钢板全长的1／4，但截面距端头距离不得小于50mm，除检查带状组织的磨面在纵向外，其余均在横向。试样用2～4%的硝酸酒精溶液浸蚀。3
试样在500倍下观察，以整个截面最坏的视场作为评级的依据。金相组织分级图片及说明：
图1第1级
机械工业部1984-11-15发布
细致的回火屈氏体
中等细致的回火屈氏体
呈带状分布的回火屈氏体
较粗的回火屈氏体
回火届氏体+少量贝氏体
回火屈氏体+贝氏体+铁素体
回火届氏体+带状分布的铁素体
回火屈氏体+铁素体+珠光体
汽车钢板弹簧金相检验标准
(脱碳层除外）
第2级
1985-05-01实施

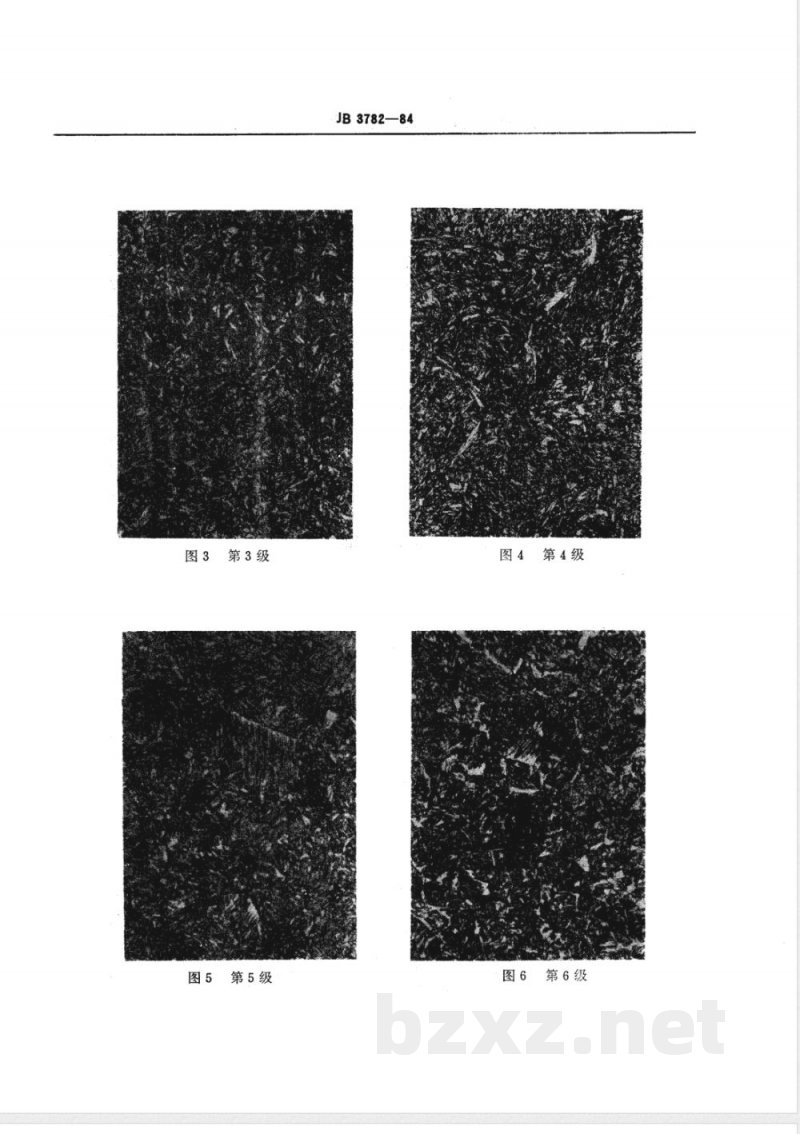

图3第3级
图5第5级
JB3782—84
图4第4级
图6第6级
附加说明：

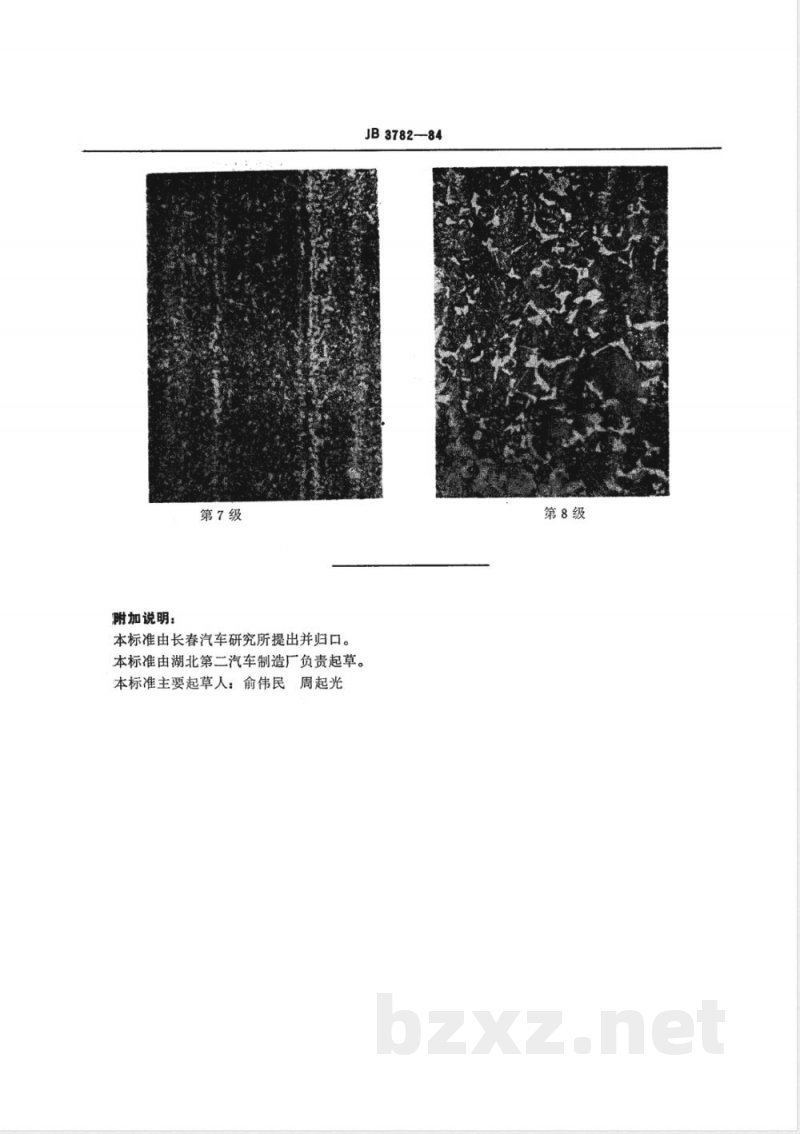

第7级
本标准由长春汽车研究所提出并归口。本标准由湖北第二汽车制造厂负责起草。本标准主要起草人：俞伟民周起光JB3782-84Www.bzxZ.net
第8级

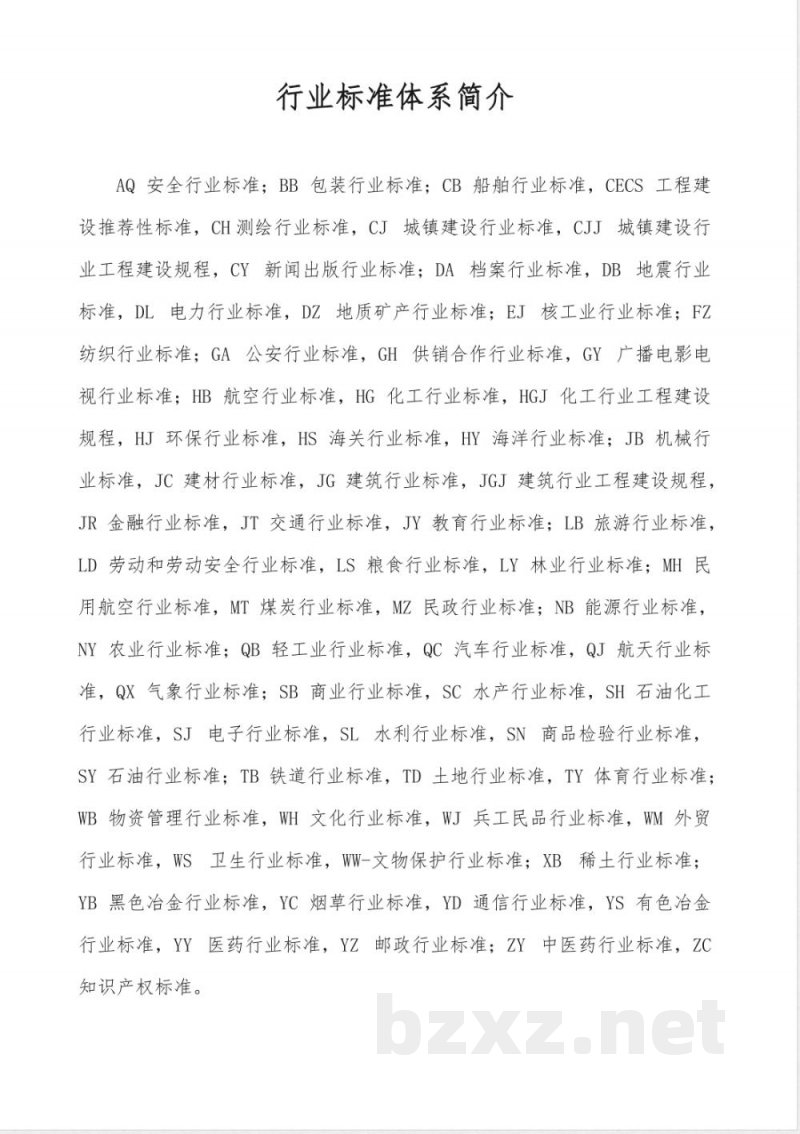

行业标准体系简介
