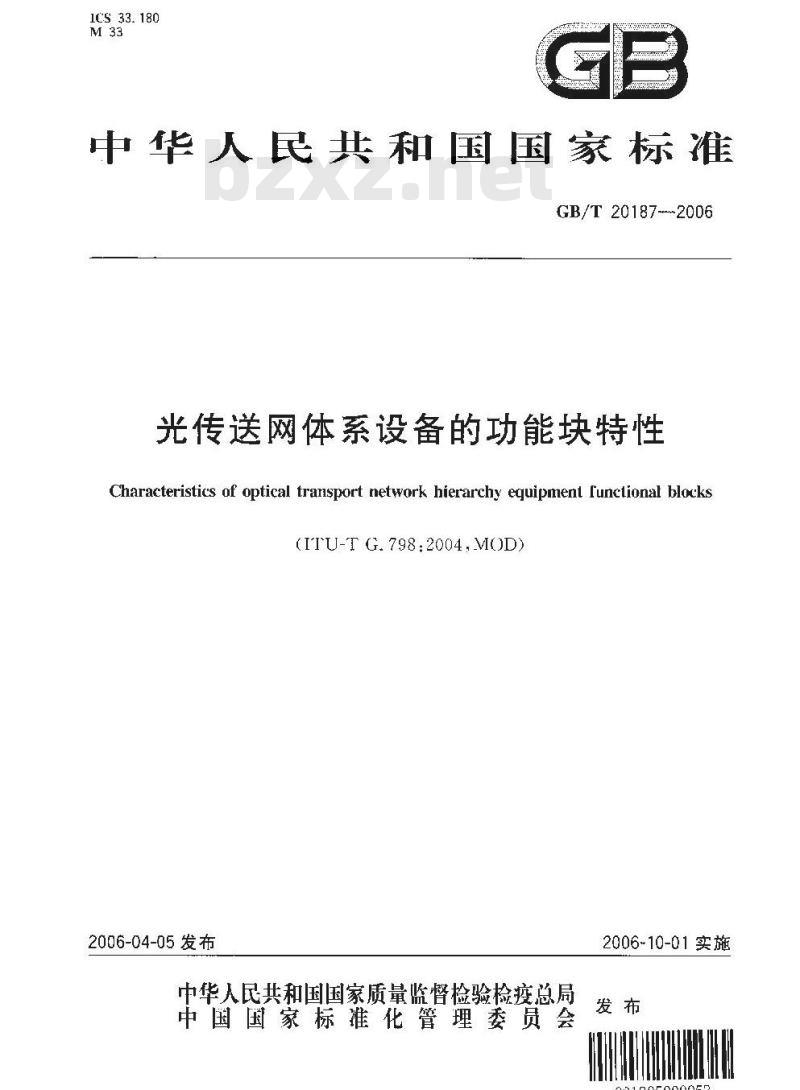

GB/T 20187---2006
光传送网体系设备的功能块特性Characteristics of optical trarnsport network hierarchy equipment functional blocks(IIU-T G 798:2004,M0D)
2006-04-05发布
中华人民共和国国家质量监督检验检疫总局，中国国家标准化管理委员会
2006-10-01实施
Q61205000053

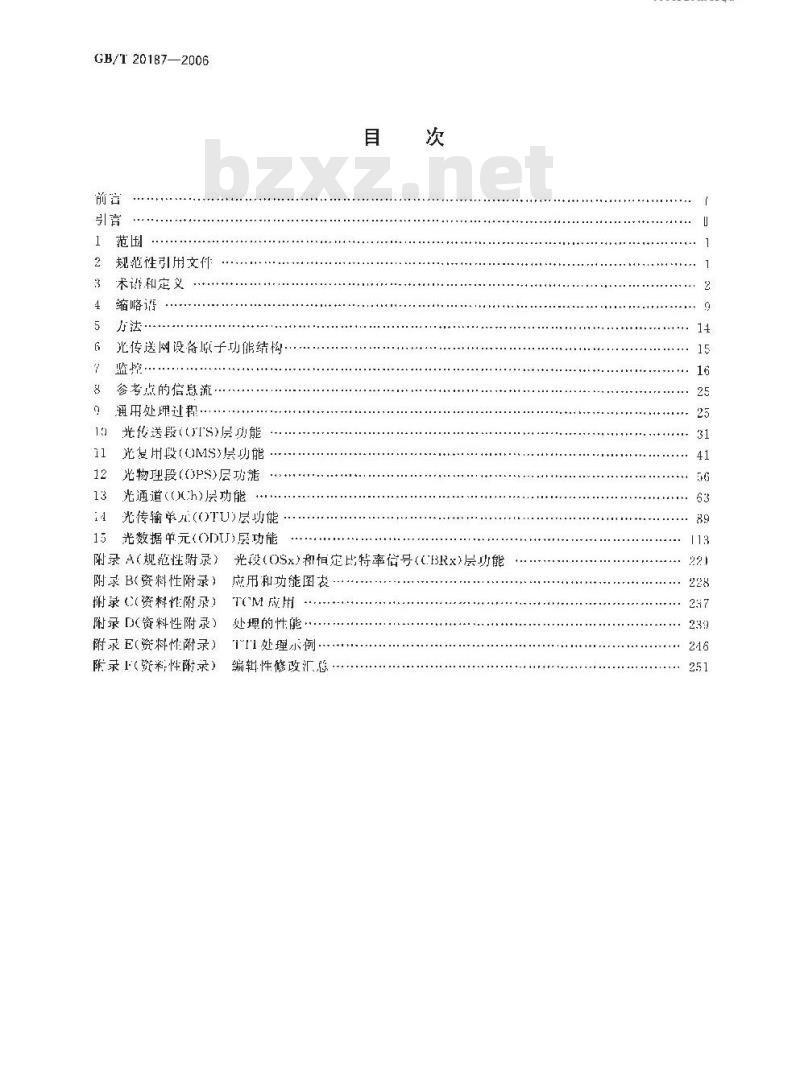

GB/T20187—2006
规范性引用文件
术评和定义
缩喀谱
光传送网设备原子功能结构
参考点的信慰流
通用处理过程·
光传送段(rS)层功能
光复用段(OMS)层功能
光物理段(OPS)层功能
光通道((.h)层功能
光传输单（OTU)层功能
光数据单元（ODU)层功能
附录A（规范性附录）
附录B(资料性附录）
树录（（资料性附录）
附录[（资料性附录】
附录E(资料性附录)
录I（资料性附录)
光段(OSx)和相定比特率信号(CERx)层功能应用和功能图态
TCM应用
处理的性能
TT1处理示例·
编轨性修改汇总
HKNKAca
GB/T 20187--2006

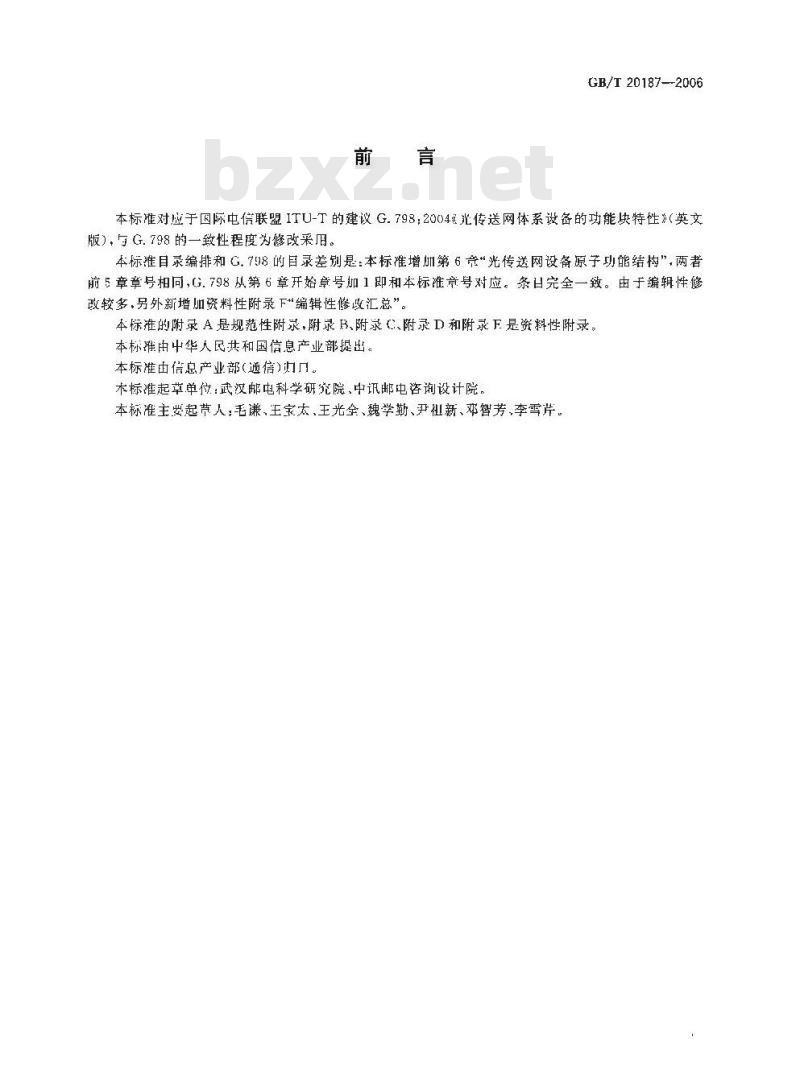

本标准对应于国际电信联盟ITU-T的建议G.798：2004光传送网体系设备的功能快特性》（英文版），与G.798 的一致性程度为修改采月。本标雅目录编排和，798的自录差别是：本标谁增加第6竞*光传送网设备原学功能结构”，两者前5章章号相同,G.798 从第6章开始章号加1即和本标准章号对应。条日完全一致。由于编辑性修改较多，另外新增加资料性附录下*编辑性惨改汇总”。本标准的附录 A是规范性附录,附录 B、附录 C、附录 D和附录F是资料性附录，本标雅由中华人民共和国信息产业部提出本标准由信息产业部(通信)门口。本标准起草单位：武汉邮电科学研究院，中讯邮电咨询设计院，本标准主要起人，毛谦、王宝太、王光全、魏学、尹祖新、邓智芳,李雪芹。GB/T20187—2006
iikoNiKca
光传送网OTN是光层网络，目前已有一部分光传送网体系的设备在网上应用。有必要对OTN体系设备的功能特性进行统一规范，以保证网络的整体性能和实现互连互通。木标准修改采用国际电信联盟ITU-T的建议（G.798的内容.结合我国实际情况和国家标准GB/T1.1的要求编制。1范围
光传送网体系设备的功能块特性本标准规定了对光传送网（OTN）体系设备的功能块特性要求。GB/T201872006
本标准适用于光传送网（OTN)体系设备，可以选择本标准中功能块的不同子集，根据本标准给出的组合规则，以不同方式组合，提供不同的设备功能。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版味。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T1017—1999同步效字体系（SDH）的网络节点接口YD/T1022—1999同步数字体系（SDH）设备功能要求IEC60825-1激光器产品的安全第1部分：设备分类要求和用户指南IEC60825-2微光器产品的安全第2部分：光纤通信系统的安全ITU-TG.664光传送系统的光安全进程和要求ITU-TG.691
ITU-TG
ITU-TG
ITU-TG
单通道STM-64系统和其他具有光效大器的SDH系统的光接口局内系统的光接口
同步数字体系（SDH）的网络节点接口光传送网（OTN）的网络接口
同步数字体系（SDH）设备功能要求ITU-T G.7042
ITU-TG.805
ITU-TG.806
ITU-TG.808
ITU-TG.825
ITU-TG.831
ITU-T G.841
虚级联信号的链路容量调整方案（LCAS）传送网的通用功能体系
传送设备特性
一描述方法和一般功能
一线性路径和了网连接保护
通用保护倒换一
基于同步数字体系（SDH)的数字网内抖动和漂移的控制基同步数字体系（SDH）的传送网的管理能力SDE网络保护体系的类型和特性
ITU-T G.873.1
光传送网（OTN）线性保护
ITU-TG.874光传送网网元的管理方面ITU-TG.957有关同步数字体系设备和系统的光接口ITUTG.959.1光传送网物理层接口ITU-TG.8251光传送网（OTN）内抖动和漂移的控制ITU-TI.150B-ISDN异步转移模式功能特性B-ISDN协议参考模型及其应用
ITU-TI321
ITU-T I.361
ITU-T I.371
B-ISDNATM层规范
保证顿速率ATM转移能力
ITU-T1.432.1B-ISDN用户网络接口ITU-TI.610
B-ISDN操作维护原则和功能
2ATM设备功能特性
ITU-T1.732
般特性
GB/T 20187—2006
3术语和定义
下列术语和定义适用于本标推。3. 1
X比特间插奇偶性BIP-X
HiiKAoNiKAca
BIP-X码是一种用检测误码的，由发送设备\:牛的具有X比特的偶校验码，通过一个特定的倍号区段之后，可以用下述方法检测有无误码：山丁IBIP·X的偶校验在发送之前已经设定，当接收到码流之后，检查码流中特定区段的每X个比特的第一个比特的奇偶性,再检查该区殿的每X个比特的第二个比特的奇偶性,以此类推。直至检查完每X个比特的第X个比特的奇偶性后，与发送前同样方法检查的结果相比较,就可以判断该码流在传送过程中有无误码。
适配信息adapted information （A1)在路径工传递的一种信号，其特定格式由相关的技术标准规定3.3
接入点access pnint (AP)
种参考点，它虫·对位于一起的\单向接人点组成。它表示路径终结功能和适配功能间的“挪绑”关系。
特征信息characteristic information (CI)一种具有特定格式的信号，它在网络连接上传递，其特定的格式由相美的技术标准规定。3.5
连接点 cunnection point(CP)免费标准bzxz.net
一种参考点·它由一-对位于一起的“单间连接\点红成。它表示两对双向连接间的\捆绑\关系，3.6
网络 network
用以共同提供通信业务的所有实体。3.7
子网 snbnetwork
用以实现规定的特征信息路由的逻辑红分，3.8
光传送网optical transport network(OTN)由光通道接人点定界的传送网络。3.9
光复用段optical multiplex section (0MS)在接人点之间通过光复用段路径提供光通道传送的层网络。3.10
光传输段optical lransmissjon section（OTs)在接入点之间通过光传输段路径提供光复用段传送的层网络，3.11
光传送模块opticaltransportmodule（OTM-n_r].m）一种通过ONVI传送信息的信息结构。下标1和m分别表示在ONNI接口所支持的波长数和比特率。无1表示完整功能有r表示简化功能（下筒），2
完整功能光传送模块M-n.m
GB/T 20187--2006
OIM-n.m 由最多 n个复用后的光通道和一个支持非随路开销的OTM 开销组成，这是一种在OTN中用来支持OTS层连接的信息结构，3.13
简化功能光传送模块OTM-0.m,OTM-nr.mOTM0由不指定特定波长的单个光通道组成，(TM-Ir.I1由最多 n个复用后的光通道组成不支持非随路开销，TMnr.In1/OTM0是在OTN中用来支持光物理段OPS层连接的信息结构3.14
光通道optical channel (OCh[r])用以支持OCH路径的信息结构，(OC：的客户信号是本标准定义的()TIJk信号.其他数宁客户信号(如 STM N,GbE)可以由 OTM 支持。3.15
完整功能光通道OCh
由其有定带宽的信息净荷 OCh-PI,D 和用以管理光通,道的非随路开销 OCh-()II 组成的一种息结构。
简化功能光通道OChr
出具有一定带宽的信息净荷 QCh PLD组成的种信息结构。不支持非随路开销。3.17
光通道传送单元optical channel transport mit(oruk[v])用来通过---个或多个光通道连接传送ODUK的信息结构，其由光通道数据单元和I()TUk相关的开销（如FEC和管理光通道连接的开销等)组成，出其顿结构、比特率和带宽表征。本标滩定义了一］，表→2,3 三种穿量的 0Uk 的含义见3 193.18
完金标准化OTUk（OTUk）
完全标准化的OTUk用于OTMTDI(域间接口）,也可以用于OTMIaDI(域内接）。3.19
功能标准化OTEk（OTUKkV）
部分标准化的 OTUk用于QTMIaLI，3.20
光通道散据单元upticalchanneidalaunil(ODUk）由信息净荷(OPCk)利与(DUk有关的开销组成的一种信息结构。本标准定义了一！,点一2,后一3三种容量的 UDUk。
第k阶光通道数据单元通道ODUkPath(ODUkP）用以支待端到端OUk路径的信息结构。3.22
第k阶光通道数据单元串接连接监视ODLkTCM(ODUkT)用以支持TCM(中接连接监视）路径的信息结构，最多可以支持个TCM子层。3.23
光通道净荷单元opticalchannelpaylinadunit(OPUk）用来适配客户信息通过光通道传送的信息结构。该结构包含客户信息和实现客信息速率与OPUk净荷速率问的适配所需要的开销，以及其他支持客户信息传送的开销。本标准定义了=1、3
GB/T20187—2006
k-2，k=3三种容量的OPUk。
HiKNKAca
opticalphysical sectionof ordern(OPSn)n阶光物理段
功能性地支持在各种类型的光媒质（例如：G.652、G.655光纤）上传输多波长光信号的层网络。其中“多波长光信号”也包括仅仅一个光通道的情况。该层网络功能性地组合了OMS和OTS两层网络。本标准定义了n=0和n=16两种容量的OPS。3.25
光传送模块开销信号OTMOverheadSignal(OOs）用以通过光监控通道传送OTM非随路开销的信息结构。非随路开销由OTS开销、OMS开销和光通道非随路开销组成。该信息结构用顿结构、比特率和带宽来表征。3.26
光监控通路optical supervisorychannel(osC)
在光放大器带宽之外，为OTM开销信号提供传送的物理载体。3.27
transport hierarchy(OTH)
光传送体系opticalt
一个数字传送结构的并适于将已适配的净荷通过光传输网络进行传送的标准化的系列集。3.28
2.5Gbit/s固定比特率
2488320kbit/s
120X10-）的固定比特率信号：如STM-16信号。CBR10G
10Gbit/s固定比特率
9953280kbit/×（1±20×10-）的固定比特率信号，如STM64信号。3.30
40Gbit/s固定比特率
39813120kbit/
CBR40G
土20×10-6）的固定比特率信号，如STM-256信号。适配功能adaptationfunction（A）完成客户层网络和服务层网络之间适配的一种原子功能。3.32
连接功能connectionfu
ctioncC
在一层之内的一种原子功能，如果存在连通性，它将一组原子功能之间的各条信息的汇集进行中转。虽然它可以终结任何交换协议信息并对之处理，但它不修改该汇集中信息的条数，本标准规定输人和输出之间的任何连通性结构。3.33
连接矩阵connectionmatrix（CM)个描述对指定的VC-n，从低阶通道连接功能或高阶通道连接功能的某一侧到另一侧的VC-n（或者相反的方向)的连接图案，有适当规模的矩阵。3.34
复合功能compoundfunction
表示在一层或多层内一组原子功能汇集的功能。3.35
缺陷defect
表示出现异常的密度已达到妨碍实现所要求的功能的程度。缺陷被用作性能监测、后续动作和确定故障原因的输入。
故障原因faultcause
GB/T20187—2006
单个扰动或故障可能导致多个缺陷的检出。故障原因是企图证实缺陷的有关过程的结果，该缺陷是引起扰动或故障的原因。
功能function
为数字传输体系（如PDH和SDH)定义的一种过程，它作用在一个输人信息的汇集上来产生一个输出信息的汇集。功能是表示输出信息汇集与输人信息汇集的特性之区别的重要方式。3.38
管理信息managementinformation（MI）通过管理点的信号
管理点managemen point(MP)）
一种参考点。在该参考点，把一个原子功能的输出作为网元管理功能的输人：或者网元管理功能的输出作为一个原子功能的输入。MP不是TMN的Q3接口。3.40
成员状态信号范围
MSTRange
在特殊通道层技术中最高可能的序列数值。这个参数仅取决于所用的通道层技术而与任何实现的细节无关。该参数用来定义在特殊技术中多少成员状态信号(MST）是可用的。例如，对于SDH的Sn层和OTN的OPUk层该参数等于255，对于SDH的Sm层该参数等于63。
程序proee
表征一种行为或
系列行为的通用术语。
remateinformation(RI)
远端信息
通过远端点的信息
远端点remotepoint RP
一种参考点。在该参考点一个双向路径终结器的路径终结宿功能的输出与其路径终结源功能的输入，为将信息传送到远端点的自的而被“捆绑”3.44
服务信号劣化serversignaldegrade（SSD）在适配功能连接点输出的信号劣化指示。3.45
服务信号失效server signalfail(SSF）在适配功能连接点输出的信号失效指示。3.46
子网连接sub-networkconnection（SNC）通过子网络传输信息的传送实体，它由位于子网边界的相关端口组成。3.47
终结连接点terminationconnectionpoint(TCP）将路径终端功能和适配功能或连接功能“绑定”的连接点的一种特殊情况。在信息模型中，终结连接点称为路径终结点（TTP）。
GB/T20187--2006
路径信号劣化trail signal degraded(TsD)在终结功能的接入点输的信号劣化指示。3.49
路径信号失效lrail signal fail(TSF）在终结功能的接人点输出的信号失效指示。3.50
路径终结功能trailterminationfunction（TT）在·层内产生、附加和监视有关信息的完整性以及监控适配信息的原子功能。3.51
路径信号劣化Irail signal degraded(TSD）在终结功能 AP点的信号劣化指示输出。3.52
自动功率减小automatic power reductian(APR）能自动减小光放大器输出功率以避免发生危险的进程。3.53
access point idenlifier(APl)接入点标识符
HiiKAoNiKAca
按规定方案编码的，能用其鉴别出连到或从接人点出发的路由的属性（如：国家，网络运营者、通道等)的一种唯一的标识衍。
成贯memben
属虑级联组的服务层的单个容器，3.55
自动保护倒换协议
Ars protocol
一阶段1-phase
一种通过单次消息(Z-A)的交焕使保护域的两端动作相厅配台的方法。对于(1：1)\结构,在Z端的桥接/选择器,在其知道是否Z端的条件比A蹦的条件优先之前就被起动。当A确认Z端的条件的优先级时，它起动桥接和选择器，对于单前倒换优先级仪仅由Z确定，且在2端的选择器和A端的桥接被起动。对1-1的结构桥接是永久的，只有选择器被起动。3. 55,.2
两阶段2-phase
-种通过两次消息（Z-A，A---Z)的交换使保护域的两端动作相互配合的方法。对于（1=1)”结构，7.将倒换情况通知到A并起动桥接。当A确认Z端的条件的优先权时，它起动桥接和选择器。在收到确认时，7.起动它的选择器。对于单向倒换优先级仪由乙确定：在Z端的选择器和A端的桥接被起动。对1十1的结构桥接是水久的，只有选摔器被起动。3.55.3
三阶段3-phase
一种通过=次消息(Z-→A,A→Z.Z→A)的交换使保护域的两端动作相互配合的方法。对于！：n.m：n结构，乙在A确认Z端的条件的优先级之前不执行任何倒换动作，将倒换情况通知到A并起动桥接。当A确认Z端的条件的优先权时.它起动桥接。在收到确认时，7.起动它的选择器和桥接并向A指示桥接，A最后起动选择器。对1一1的结构桥接是永久的，只有选择器被起动。3.56
保护分类
protection class
子网连接保护sub-network connecion protectionCB/T201872006
在传送实体为子网连接情况时对传送实体的保护。在了网连接中的连续组合链路连接，受到在保护域逆缘的连接功能中所增加的桥接和选择器以及所加的在这两个连接功能间的连续组合链路的保护。在保护域中连续组合链连接上故障条件的确定可以由子层监视、非介人监视和固有监视等方法实现。
3. 56. 1. 1
子层监视（/S）snblayer monitored（/S)每个连续组合链路连接倾向丁具有串接连接监视或分段终结/失配功能.以得出与业务信号的出现无关的故障条件状态。
3. 56. 1. 2
非介入监视（/N）non-intrusivemonitored（/N）每个连续组合链路连接倾向丁具有非介人视终结宿功能，以得出白业务信号出现的故障条件状态。
3. 56. 1. 3
固有监视(/1)）inherent ntonitored （/1)每个链路故障条件状态从下面者下层路径的状态得出。3.57
构成conipoment
桥接bridge
将正常和额外业务信号连接到工作和保护传送实体的功能。3. 57. 1. 1
永久桥接
permanent bridge
对于1一1结构，将正常业务倍号同时连接到工作和保护实体的桥接，3. 57. 1. 2
广播桥接broadcaslbridge
对于1：n，m：n.（1：1)\结构，将正常业务信号永久连接到工作传送实体的桥接。在保护倒换的情况下，正常业务信亏又另外连接到保护传送实体。额外业务信号或不连或连接到保护传送实体。3.57.2
选择器桥接selectorbridge
从工作或保扩传送实体提取正常业务信的功能。额外业务信或者从保护传送实体提取，或者不提取，后一种情况将输山AIS信号。3. 57. 2. 1
选择性选择器selectivesclcctr将正常业务信号输出与工作或者保护传送实体的输人连接的-种选择器。3.58
结构architectar心
1+1（保护）结构1+1（protection）architecture这种保护结构具有一个正常业务信号、一个工作传送实体、一个保护传送实体和永久桥接在源端·正常业务候兮被水久桥接到工作和保拟两个传送实体。在宿端·从两个传送实体中选择较好的个正常业务信号。
出丁永久桥接，所以「十「结构不允许提供不受保护的额外业务信号。7
GB/T20187—2006
1：n（保护）结构1：n（protection）architectureHiikNrKca
这种保护结构具有个正常业务信号、个工作传送实体和一个保护传送实体，其可以有一个额外业务信号。
在源端，正常业务信号或者被永久桥接到它的工作传送实体，也可以连接到保护传送实体（广播桥接的情况），或者连接到它的工作或保护传送实体（选择器桥接的情况）。在宿端，或者从它的工作传送实体，或从保护传送实体选择正常业务信号当保护传送实体没有承载正常业务信号时，可以通过保护传送实体传送不受保护的额外业务信号。3.59
操作operation
返回（保护）操作revertive（protection）operation一种保护倒换操作，如果倒换请求结束，即工作传送实体已经从缺陷状态恢复或外部请求被清除，正常业务信号（业务）的传送和选择总是返回到（或保留在）工作传送实体。3.59.2
不返回（保护）操作nun-revertive（protection）operation种保护倒换操作，如果倒换请求结束正常业务信号的传送和选择不返回到工作传送实体。3.60
信号signal
业务信号trafrie signal
特征或适配信息户
normal traffic signal
正常业务信号
被两个交替的，称为主作和保护的传送实体保护的业务信号。3.60.3
额外业务信号extratrafficsignal当该传送实体/带宽没有用来保护正常业务信号时，即保护实体作为备用时，在保护实体和/或带宽上承载的业务信号。只要保护实体带宽需要用来保护或恢复在工作传送实体上传送的正常业务信号，额外业务即被预先腾空。额外业务不受保护。3.60.4
空（无效）信号nullsignal
在特定层参考点的符合信号结构（特征或适配信息）的任何种类的信号。默认这是由连接功能插入到输出端的信号，其不连到它的任一个输入端。空信号在保护的宿端被忽略。
空信号在APS协议中指示保护实体是否用来承载正常或额外信号。空信号的示例有：未装载VCn（SDH）ODUk-OCI（OTN），无信号（ATM、MPLS），测试信号，正常业务信号之一，AIS/FDI信号。3.61
倒换switching
双向（保护）倒换
bi-directional（(protection）switching对于单向故障（即故障仪影响传输的一个方向），正常的业务信号在（路径、子网连接等的）两个方向，包括受影响和不受影响的方向都被倒换到保护实体的一种保护倒换模式。8
