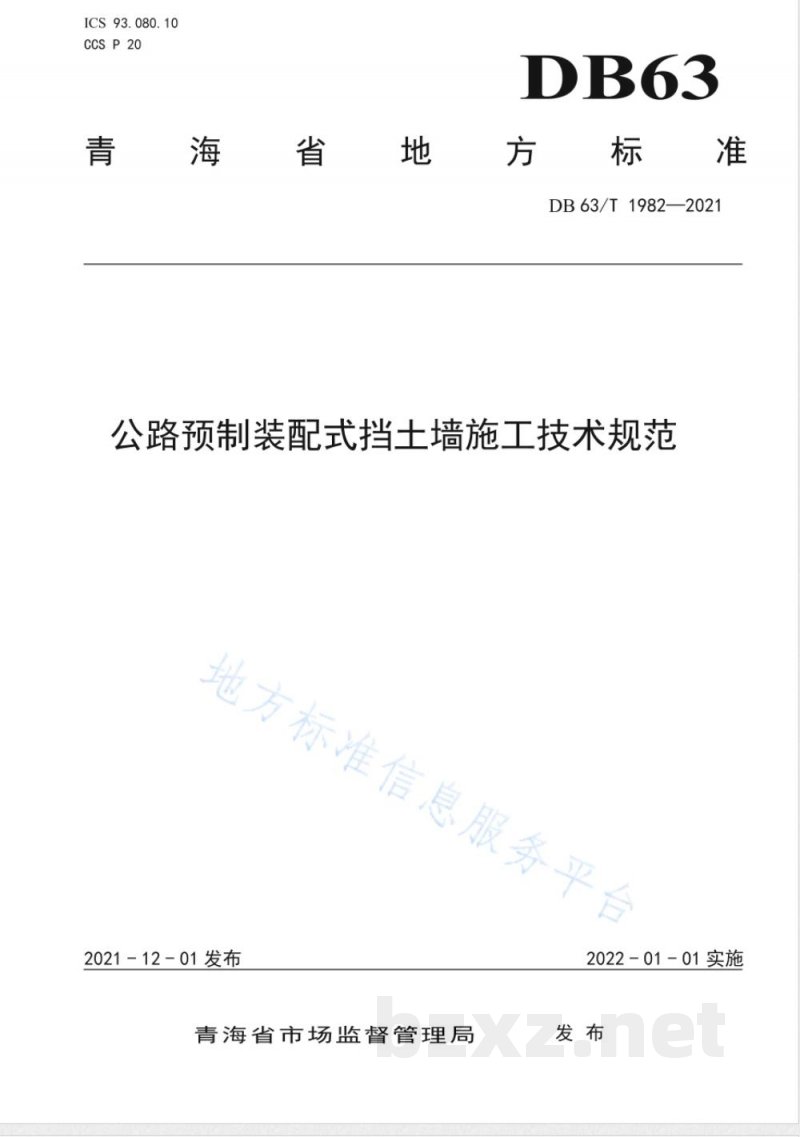

【地方标准】 公路预制装配式挡土墙施工技术规范

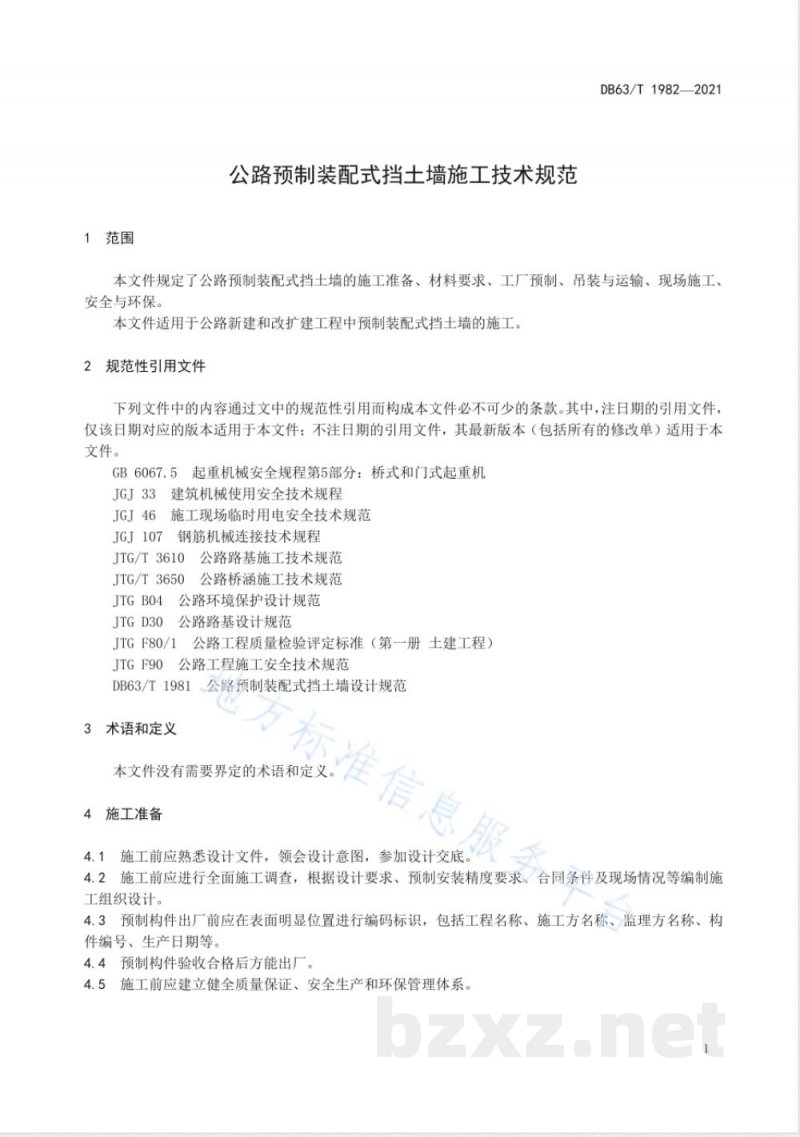

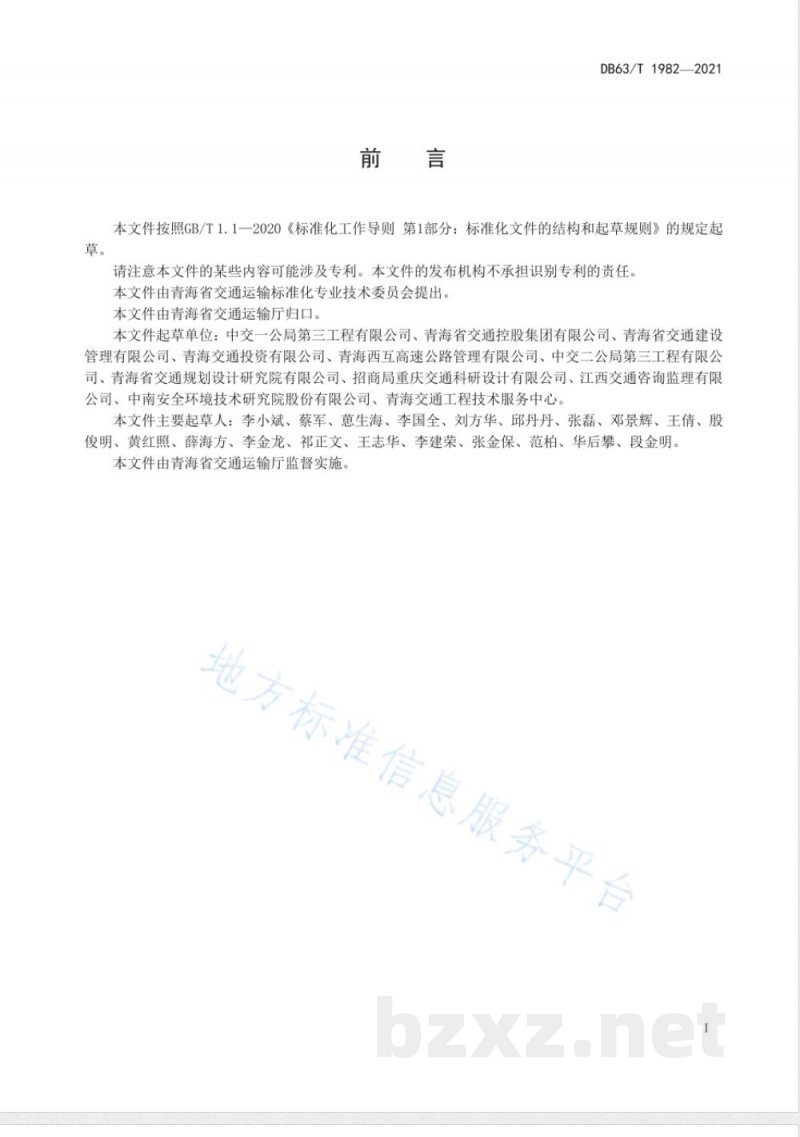

DB63/T1982—2021 公路预制装配式挡土墙施工技术规范 发布机构：青海省市场监督管理局 实施日期：2022-01-01 前言 本文件按照GB/T1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。请注意，本文件的某些内容可能涉及专利，发布机构不承担识别专利的责任。本文件由青海省交通运输标准化专业技术委员会提出，并由青海省交通运输厅归口管理。起草单位包括中交一公局第三工程有限公司、青海省交通控股集团有限公司、青海省交通建设管理有限公司、青海交通投资有限公司、青海西互高速公路管理有限公司、中交二公局第三工程有限公司、青海省交通规划设计研究院有限公司、招商局重庆交通科研设计有限公司、江西交通咨询监理有限公司、中南安全环境技术研究院股份有限公司及青海交通工程技术服务中心。主要起草人：李小斌、蔡军、蕙生海、李国全、刘方华、邱丹丹、张磊、邓景辉、王倩、股俊明、黄红照、薛海方、李金龙、祁正文、王志华、李建荣、张金保、范柏、华后攀、段金明。本文件由青海省交通运输厅监督实施。 1 范围 本文件规定了公路预制装配式挡土墙的施工准备、材料要求、工厂预制、吊装与运输、现场施工、安全与环保等技术要求。本文件适用于公路新建及改扩建工程中预制装配式挡土墙的施工。 2 规范性引用文件 下列文件中的内容通过文中规范性引用构成本文件必不可少的条款。注日期的引用文件，仅该日期对应版本适用于本文件；不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 - 起重机械安全规程 第5部分：桥式和门式起重机 GB6067.5 - JGJ33 建筑机械使用安全技术规程 - JGJ46 施工现场临时用电安全技术规范 - JGJ1074 钢筋机械连接技术规程 - JTG/T3610 公路路基施工技术规范 - JTG/T3650 公路桥涵施工技术规范 - 公路环境保护设计规范 JTGB04 - 公路路基设计规范 JTGD30 - 公路工程质量检验评定标准（第一册土建工程） JTGF80/1 - 公路工程施工安全技术规范 JTGF90 - DB63/T1981 公路预制装配式挡土墙设计规范 3 术语和定义 本文件未涉及需要特别界定的术语。 4 施工准备 4.1 施工前应熟悉设计文件，领会设计意图，参加设计交底。 4.2 施工前应进行全面施工调查，根据设计要求、预制安装精度、合同条件及现场情况编制施工组织设计。 4.3 预制构件出厂前应在表面明显位置进行编码标识，包括工程名称、施工方名称、监理方名称、构件编号及生产日期。 4.4 预制构件验收合格后方能出厂。 4.5 施工前应建立健全质量保证、安全生产及环保管理体系。 5 材料要求 5.1 混凝土、钢筋及钢材应符合DB63/T1981规定。 5.2 连接材料应符合DB63/T1981规定。 6 工厂预制 6.1 一般规定 6.1.1 预制构件应在预制厂加工，预制厂应具备相应的生产工艺、设施设备及必要的试验检测手段，并划分专项施工区域。 6.1.2 预制构件制作前，应对技术要求和质量标准进行技术交底，并制定生产方案，包括生产工艺、模具方案、生产计划、质量控制措施、成品保护、存放及运输等内容。 6.1.3 预制构件混凝土的原材料及配合比设计应符合JTG/T3610规定。 6.1.4 预制构件钢筋的加工、连接与安装应符合JTG/T3650规定。 6.2 场地要求 6.2.1 选址应充分考虑厂外运输条件。 6.2.2 面积应根据工程量及进度等因素综合考虑。 6.2.3 地基处理应考虑预制台座、存放台座、机械设备及其它生产工具的荷载，应具有足够承载能力。 6.2.4 厂区规划和布置应进行专项设计，考虑预制构件的制作工艺及运输吊装工艺，并设置钢筋加工车间、混凝土拌合系统、大吨位起重设备、专用台座、混凝土浇筑与养护设施、防排水设施及运输道路。 6.3 制作准备 6.3.1 制作前应检查施工放样、模板及预埋件定位情况。 6.3.2 预制构件模具应满足承载力、刚度及整体稳定性，并考虑预制构件质量、生产工艺、模具组装与拆卸、周转次数及预留孔洞和预埋件安装定位。 6.3.3 模具尺寸应满足设计要求，预埋件加工允许偏差应符合JTGF80/1规定。 6.4 构件制作 6.4.1 混凝土浇筑前，应检查预制构件隐蔽工程，包括钢筋的牌号、规格、数量、位置及间距等。
