【地方标准】 手机显示屏光学参数测量技术规范

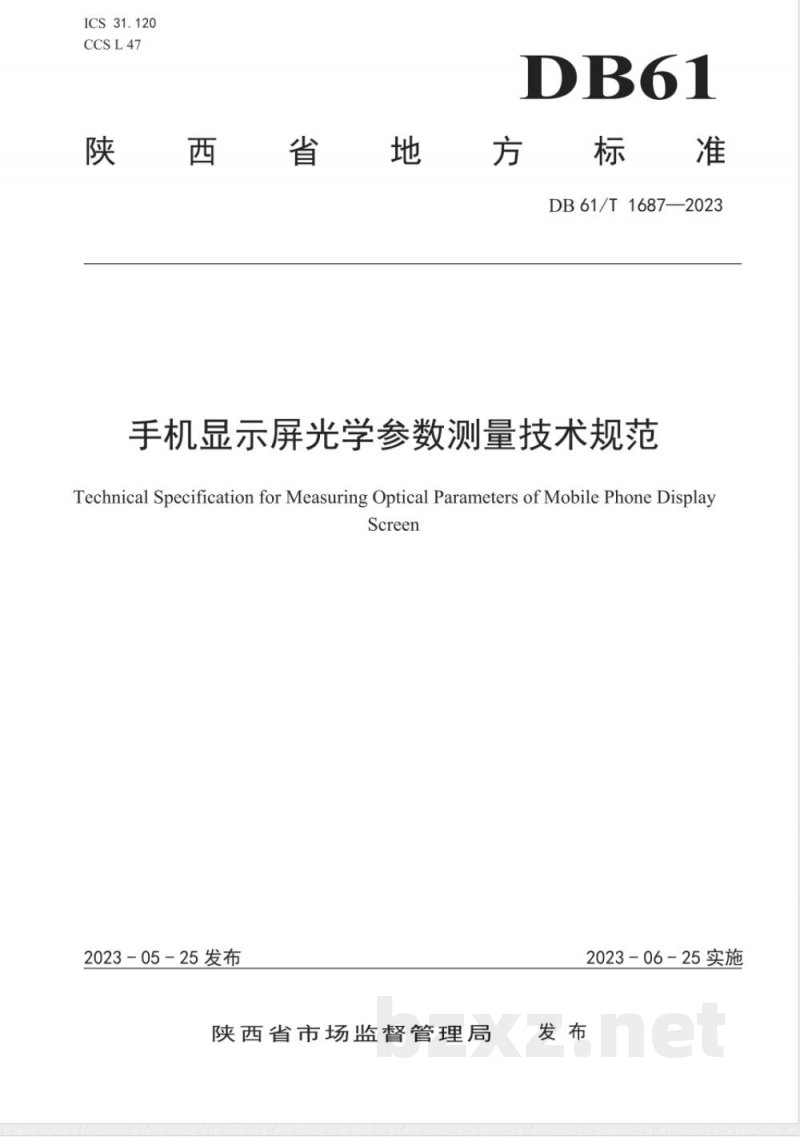

DB61/T1687—2023 手机显示屏光学参数测量技术规范
Technical Specification for Measuring Optical Parameters of Mobile Phone Display Screen
发布单位：陕西省市场监督管理局
发布日期：2023-05-25
实施日期：2023-06-25

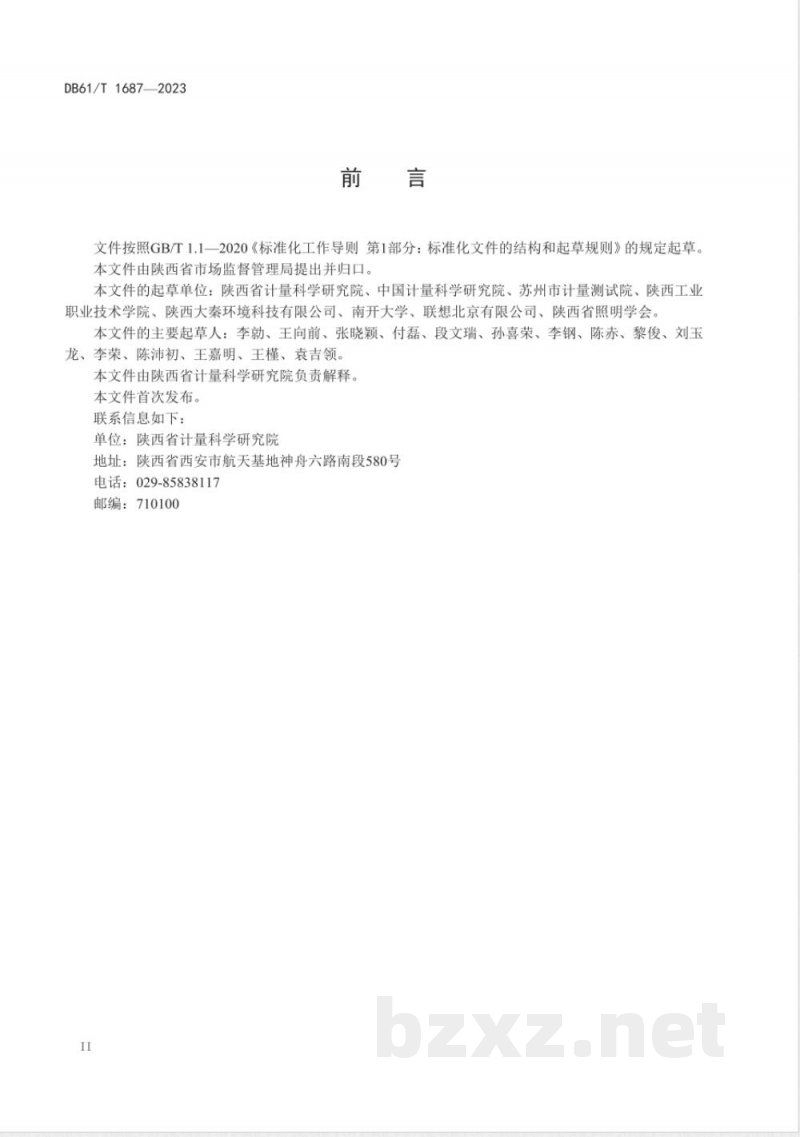

前言
本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。本文件由陕西省市场监督管理局提出并归口，由陕西省计量科学研究院、中国计量科学研究院、苏州市计量测试院、陕西工业职业技术学院、陕西大秦环境科技有限公司、南开大学、联想北京有限公司及陕西省照明学会共同起草。主要起草人包括李、王向前、张晓颖、付磊、段文瑞、孙喜荣、李钢、陈赤、黎俊、刘玉龙、李荣、陈沛初、王嘉明、王槿、袁吉领。本文件由陕西省计量科学研究院负责解释。

联系信息：
单位：陕西省计量科学研究院
地址：陕西省西安市航天基地神舟六路南段580号
电话：029-85838117 邮编：710100

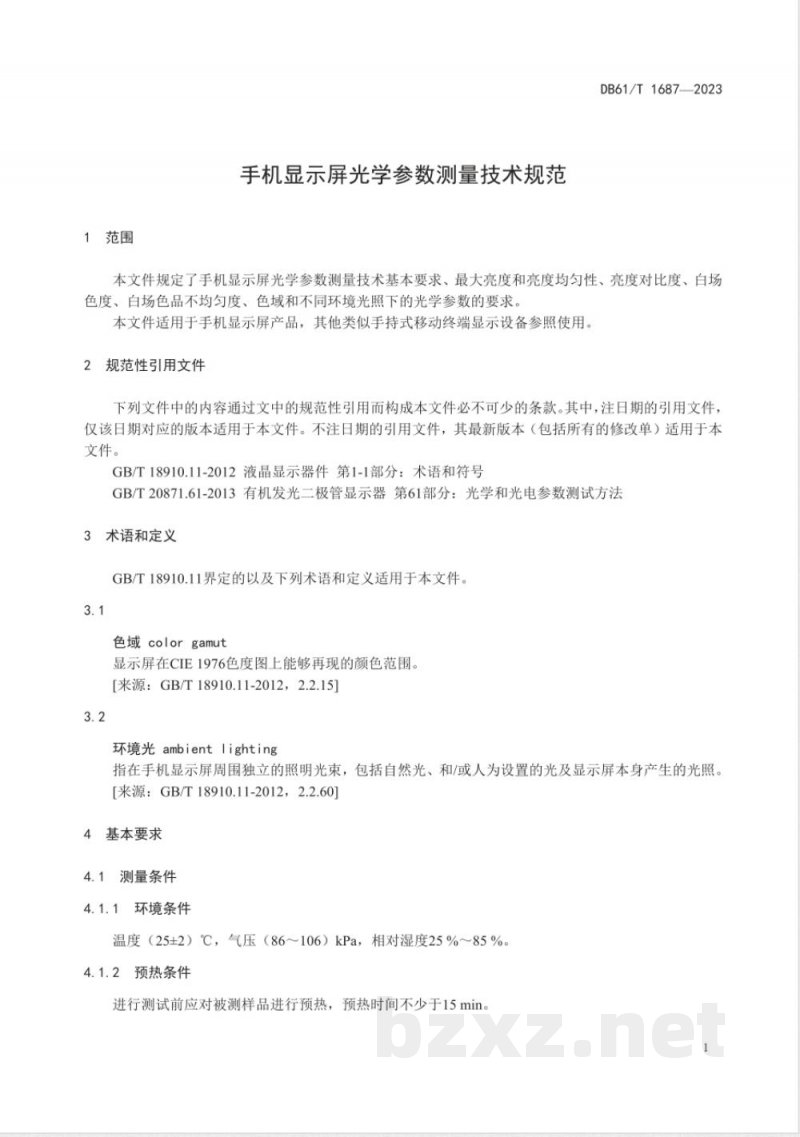

1 范围
本文件规定了手机显示屏光学参数测量技术的基本要求，包括最大亮度和亮度均匀性、亮度对比度、白场色度、白场色品不均匀度、色域及不同环境光照下的光学参数测量要求。适用于手机显示屏产品，其他类似手持移动终端显示设备可参照使用。

2 规范性引用文件
以下文件通过文中规范性引用构成本文件的必不可少条款：
- GB/T 18910.11-2012 液晶显示器件 第1-1部分：术语和符号
- GB/T 20871.61-2013 有机发光二极管显示器 第61部分：光学和光电参数测试方法
注：引用文件注明日期的，应以该版本为准；未注明日期的，应采用最新版本，包括所有修改单。

3 术语和定义
3.1 色域（color gamut）：显示屏在CIE 1976色度图上能够再现的颜色范围。[来源：GB/T 18910.11-2012, 2.2.15]
3.2 环境光（ambient lighting）：指手机显示屏周围独立的照明光束，包括自然光和/或人为光源及显示屏本身产生的光照。[来源：GB/T 18910.11-2012, 2.2.60]

4 基本要求
4.1 测量条件
4.1.1 环境条件：温度 25±2℃，气压 86～106 kPa，相对湿度 25%～85%。
4.1.2 预热条件：测试前对样品进行预热，时间不少于15分钟。
4.1.3 暗室条件：暗室中测量工位任意方向的杂散光照度不大于0.31 lx。
4.1.4 光照条件：显示屏表面光照度变化范围为1～10000 lx，人工模拟环境光源色温 4000～7000 K。
4.1.5 测量方向：采用垂直被测样品表面（或指定方向）视角，偏差不超过±0.3°。
4.2 测量位置：将显示屏完全显示区域分为9个相同的虚拟矩形，在各矩形中心进行测量（见图1）。

5 最大亮度和亮度均匀性
5.1 手机设置条件：
a) 屏幕表面不得贴膜或其它保护膜，将显示设置恢复到出厂状态。
b) 关闭环境光控制功能，将亮度设为最大值；若环境光控制无法关闭，应在光感处提供照度以达到最大亮度，并记录照度值。
c) 设置显示屏为标准（非护眼）全屏白场状态进行测量。
5.2 测量装置：测量装置示意图见图2，孔径角<5°，测试视场角≤2°，测试距离25±3 cm，通过调焦使显示清晰。
5.3 测量方法：调整手机显示屏亮度为最大值，测量显示屏亮度并取3次测量平均值。
