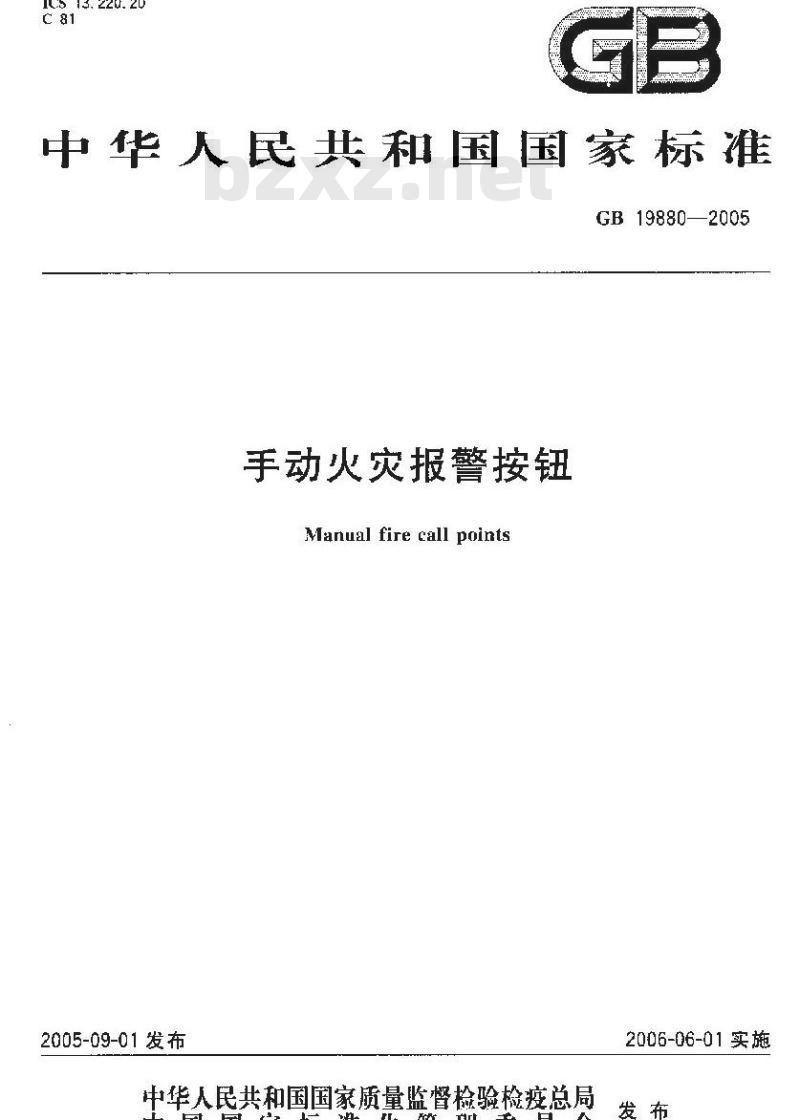

【国家标准(GB)】 手动火灾报警按钮

ICS13.220.20
中华人民共和国国家标准
GB19880—2005
手动火灾报警按钮
Manual fire call points
2005-09-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-06-01实施

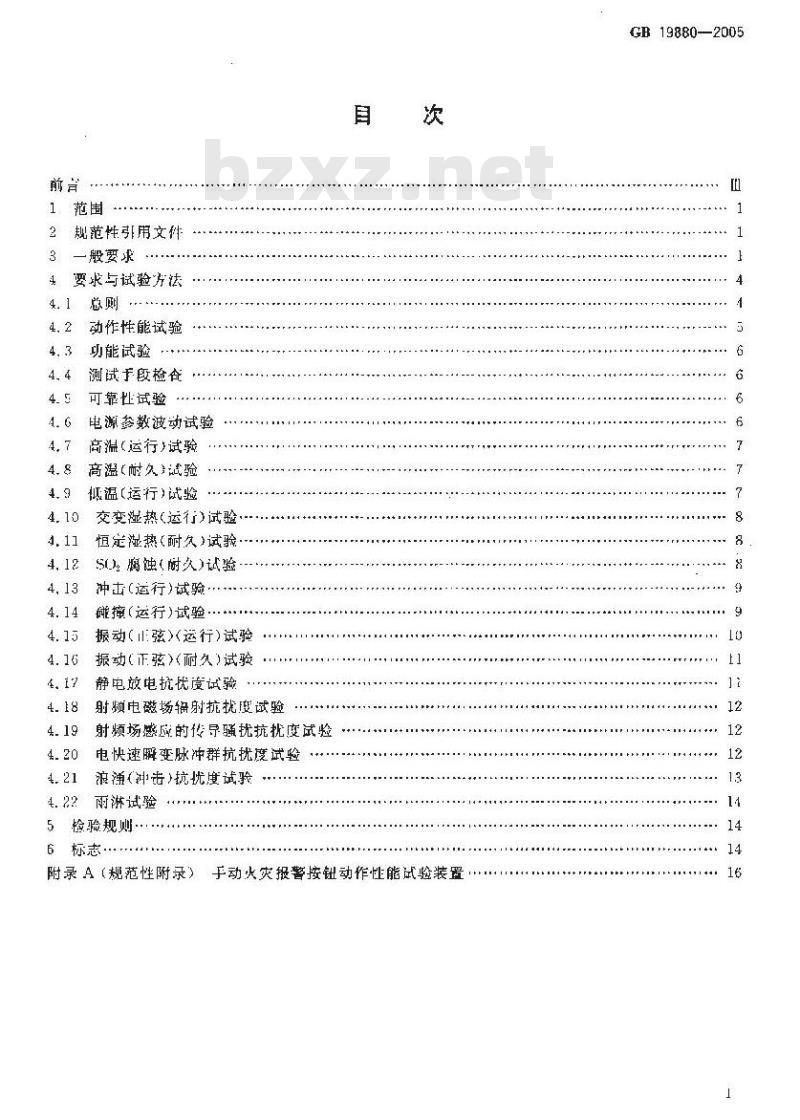

1范围
规范性引用文件
3一般要求
4要求与试验方法
动作性能试验
功能试验
测试于段检食
可靠性试验
电源参数波动试验
高温(运行)试验
高温（耐久)试验
低温(运行)试验
交变湿热（运行)试验
恒定凝热(耐久)试骏
SU).腐蚀(耐久)试验
冲击(运行)试验..
碰撞（运行)试验·
振动(山弦)(运行)试验
振动（正弦）（耐久}试验
静电放电抗忧度试验
射频电磁场辑射抗扰度试验
射频场感应的传导疆扰抗扰度试验电快速瞬变脉冲群抗扰度试验
浪（料击）抗扰度试验
雨淋试验
检验规购
附录A（规范性附录）于动火灾报警按钮动作性能试验装置.......GB19880—2005

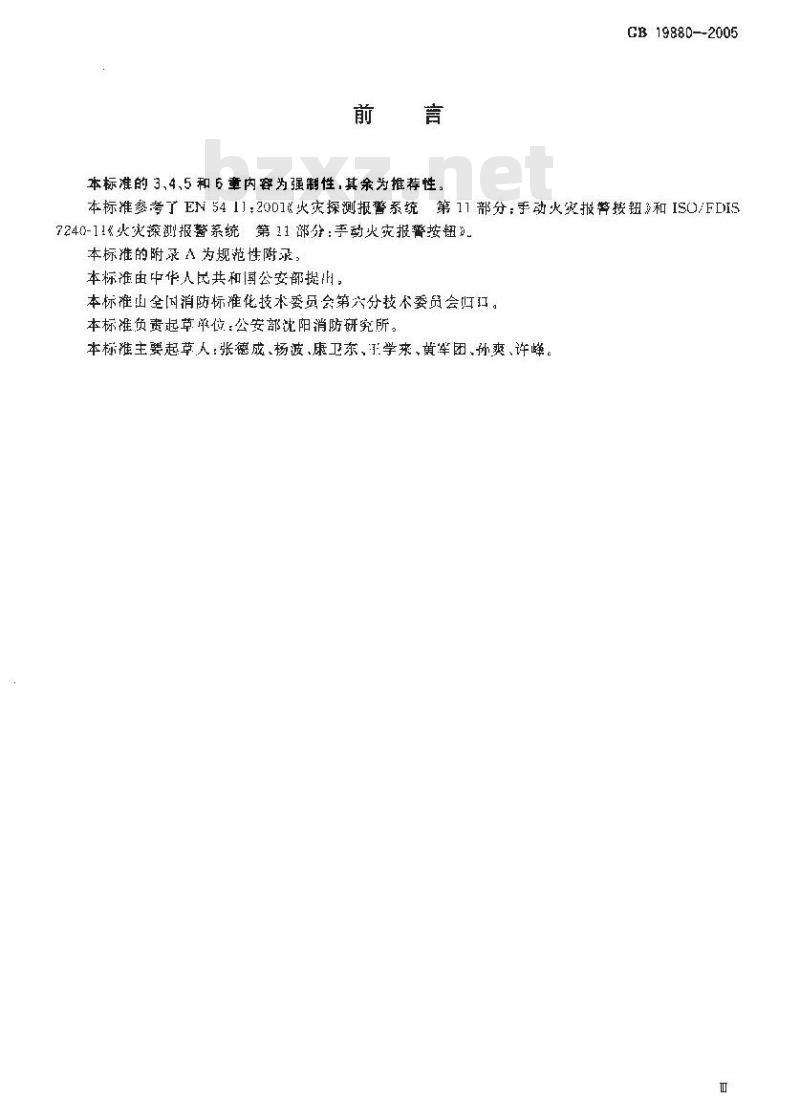

本标准的 3,4,5 和 6 章内容为强制性,其余为推荐性 CB1988D--2005
本标准参考了EN5411:2001%火灾探测报警系统第11部分：手动火统报警按钮多和ISO/FDIS7240-1！《火灾速测报警系统第11部分：手动火灾报警按钮。本标准的附录A为规范性附录，
本标准由中华人民共和国公安部提，本标准山全[国消防标准化技术要员会第六分技术委员会归口。本标准负责起草单位：公安部沈阳消防研究所。本标雅主要起草人：张德成、杨波、康卫东、江学来、黄军团、孙爽、许峰。1范围

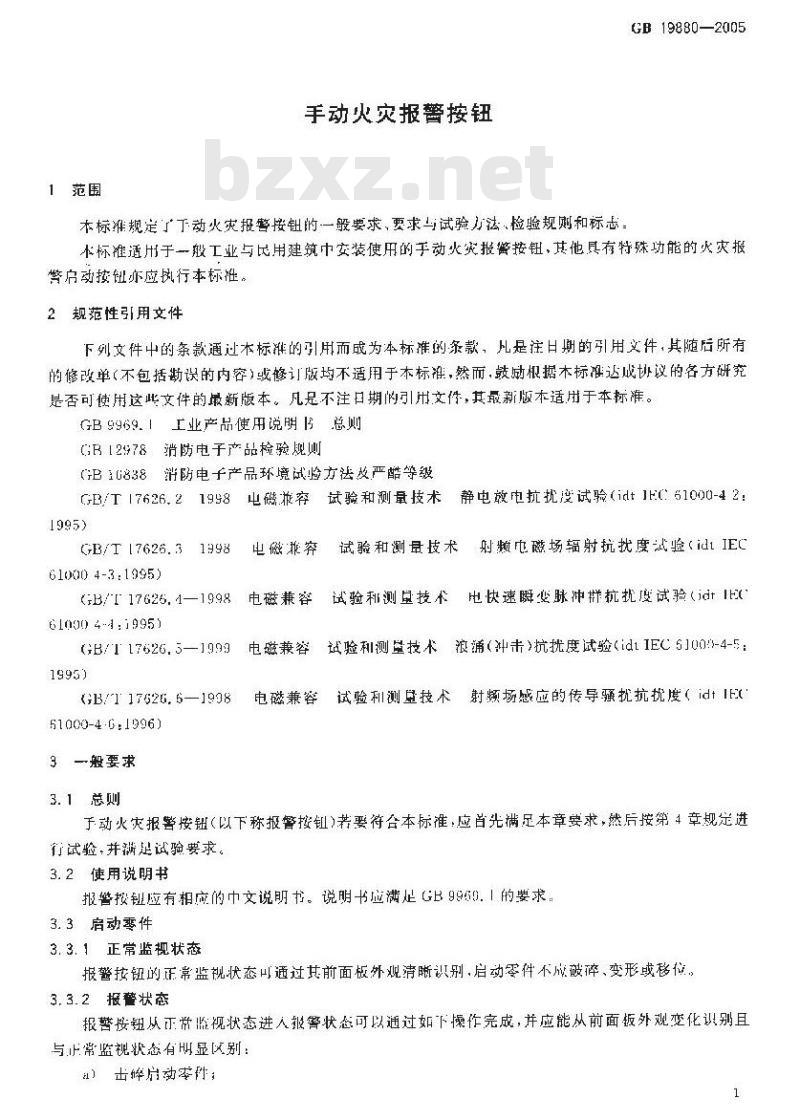

手动火灾报警按钮
本标准规定了于动火灾报警接钮的一般要求，要求与试验方法检验规则和标志GB 19880—2005
本标准适用于一般工业与民用建筑中安装使用的手动火灾报警按钮，其他具有特殊功能的火灾报警启动按亦应执行本标准。
2规范性引用文件
下列文件中的条款通过本标谁的引用而成为本标推的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据木标准达成协议的各方研究是否可使用这些文件的最新版本。凡足不注日期的引用文件，其最新版本适用于本标准。GB999.1工业产品使用说明3总则G:B【2978消防电子产品检验现则（B16名38：消防电子产品环境试检方法及严酷等级静电效电抗扰度试验（idt1FC:61000-423电磁兼容试验和测量技术青
GB/T 17626. 21998
GB/T [7626.31998
61000 4-3:1995)
(B/ 17626.4—1998
61000 4-4:1995)
GB/T 17626.5-1999
GB/T17626.6—1998
61000-4 6:1996)
3一般要求
3.1总则
电磁菲察
电磁兼容
电磁兼容
电磁兼容
射电磁场辐射抗扰度试验（idl IEC试验和测量技术
电快速瞬变脉冲样抗扰度试验(idt IE试验和测显技术
试验利测量技术：浪涌（冲击》抗扰度试验(id1IEC6]00:-4-5：试验利测量技术
射频场感应的传导骚扰抗扰度（idtI于动火灾报馨按钮（以下称报警按钮）若要符合本标准，应光满足本章要求，然后按第4章规定进行试验，并满是试验要求。
3.2使用说明书
报警按钮应有相应的中文说明书。说明书应满定GB9960.1的要求，3. 3启动零件
3. 3. 1正常监视状态
报警按钮的正常蓝视状态叫通过其前面板外观清晰识别，启动零件不成破碎、变形或移位，3. 3. 2 报餐状态
报警按钮从正带监视状态进人报警状态可以通过如下操作完成，并应能从前面板外观变化识别且与正常监视状态有H显区别：
a）击牵启动零件；
GB 19880--2005
b）使启动攀件移位。
3. 4报警确认灯
报警按钮应设红色报警确认灯，报警按钮启动零件动作，报警确认灯应点亮，并保持至报警状态被复位。如通过报警确认灯显示报警按卸其他工作状态，被显示状态应与火灾报警指示时的状态有明显区别。确认灯点亮时在其正前方2m处，光照度不超过5001x的环境条件下，应清晰可见。3.5复位
报警按钮动作后应仅能使用工具通过下述方法进行复位：）对启动零件不可重复使用的.更换新的启动萃；b）对启动零作可重复使用的、复位启动零件。3.6测试手段
启动零件不可重复使用的报警按钮应有专门测试手段，在不击碎启动零件情况下进行模拟报警及复位测试。
3.7结构设计
3.7.1安全性
操作启动季件时不应对操作者产伤书。报警按钮外壳的边角应钝化，诚少使人受伤的可能性3.7.2形状、尺寸和颜色
3.7.2.1形状
报替按钮的前面板宜采用图1或图2所示形状及表1列出的尺寸［——前面板】
操作面板；
～表1

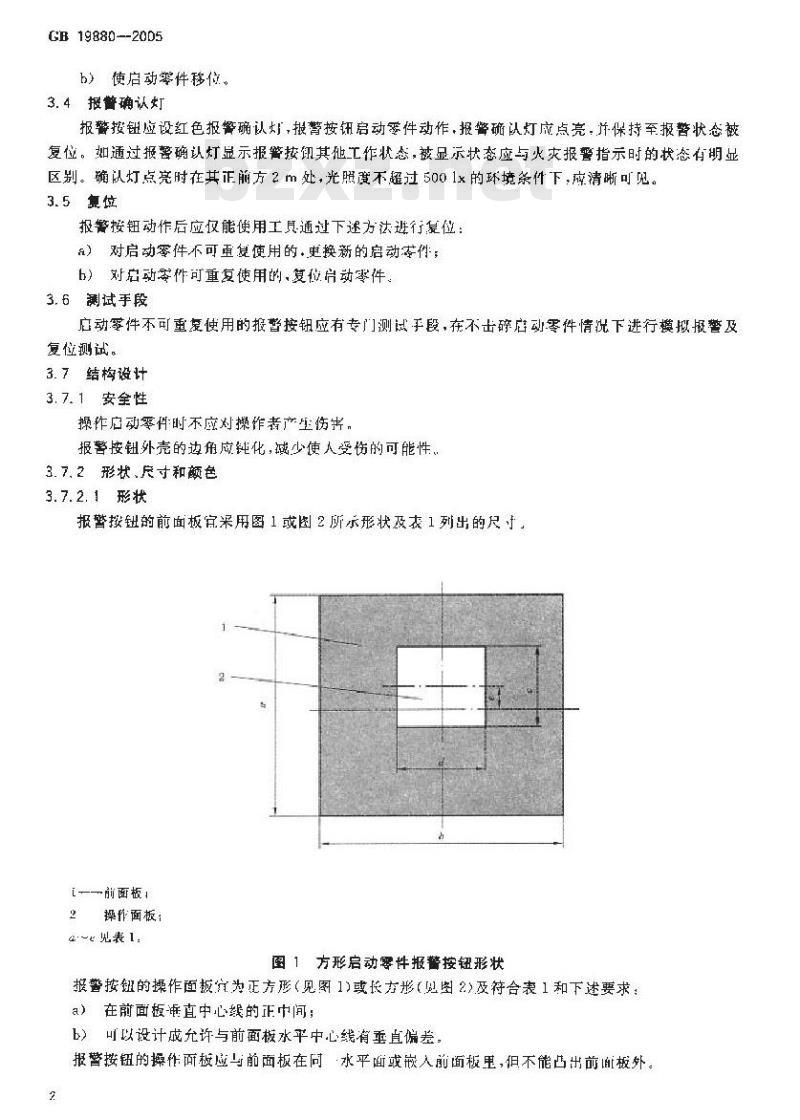

图1方形启动零件报警按钮形状
报警按钮的操作面板穴为正方形（见图1)或长方形（见图2)及符合表1和下述要求：a）在前面板遁直中心线的正中间；b）可以设计成允许与前面板水平中心线有垂直偏差：报替接钮的操作面板应与前面板在向·水平面或嵌人前面板里，但不能凸出前面板外。1
前面板
操作面板+
a--e见表 1.
前面板高度
前面板宽度
前面板宽度与高度之比
操作面板高度
操作面板宽度
操作面板宽度与高度之比
操作面板最大偏移量
3. 7,2. 2 尺寸
图2长方形肩动零件报警按钮形状表1报蓄按钮的外形尺寸
图1或 2
中的符号
正方形操作面板
85 nma135 tn
83 mm26:135 mm
0.966/e1,05
0. 95d/c.1. 05
抵警按钮
GH 19880—2005
长方形操作面板
85 mmsu135 mm
85mm135mm
0.95s6/21.05
, 4±5 rn
0.Ba±5mm
1. 9≤d/e≤2. 1
报警按钮前面板覆盖面积（含操作面板）应大于6400mr，操作通板面积应大十1000mm。前面板和操作而板尺小宜在表1规定的范围内。抵警按钮按制造商规定的安装式安装后，前面板应与安装面平行，日凸出安装面至少15 mm。3.7.2.3颜色
报警按钮按制道商规定的安装方式安装店.除下述部位外，可视的表面颜色应为红色：）操作面板；
b)3. 7. 3. 2 出规定的符号利文字操作面板的额色除3.7.3.3中指定的符号和文字外宜为H色：3.7.3符号和文字
3. 7. 3. 1 总则
报警按钒应采用适当的符号和文字进行标识。3.7.3.2前面板上符号和文字
3.7.3.2.1宜在报警按钮前面板的上部中标证如图3a)所示的图形符号或起同等作用的文字，符号和文学应为凹色。
3.7.3.2.2除 3.7. 3. 2. 1 中规定,其他符号,文字均应在前面板水邛中心线下方。非红色标识部分总3
GB 19880—2005
面积不应超过前面板两积的5。
3.7.3.3操作面极上符号和文字
图3报叠按钮标识
3.7.3.3.1报警接钮的操作面板1:成标注图3b所示的图形符号。图形标识可附有补充性义字（如：按下报警）。符号和文字官为黑色，其总面积不应翅过操作面板总面积的10%。3.7.3.3.2其他符号、文字不应响3.7.3.3.1中规定的图形标识，且限制在操作面板1部和/或下部25%区域内：除3.7.3.3.1巾规定的图形标识，操作面板F.与探作面板颜色不同的标识总面积不应超过操作面板面积的5%。
3.7.4使用环境
制造商应规定报警按讯的使用环境（户内或户外）3. 7. 5辅助接点
报誉按钮如具有其他启动或铺助功能，应至少有一常开或常闭接点，接点穿量应在使用说明书中说朔：
4要求与试验方法
4. 1总则
4.1.1试验环境条件
除在有关条文中说明外，则各项试验均应在下述正常大气条件下进行：温15℃ ~-35℃ :bzxz.net
湿度：25%RH~75%RH
大气压力:86 kPa~106 kFa
4. 1. 2试验正常监规状态
如试验时要求试样处丁正常监视状态，应将试样与制造商提供的电源利监视设备连接。4. 1. 3试样安装
试验时，应按制造商规定的常安装方式安装，4.1.4容差
如在有关条文中没有说明时，则各项试验数据的容差均为土5%。环境条件参数偏差应符合G316838要求。
4. 1. 5响应时间
试样启动零件动作后，电源和监视设备应在10：内发山火灾报警信号。4.1.6试样
试样数量应符合下述要求：
a）广内型报警按钮为12只；
b）户外型报警接钮为15只。
4.1.7试验前检查
试验前对试样进行外现检否，成符合下述求：4.1.7.1
衣面无腐蚀、涤覆尽脱落和起泡现象，无明显划伤、裂痕，毛刺等机械损伤；紧固部位无松动。
4.1.7.2试验前应按第3章要求对试伴进行检查符合要求后力可进行试验，4.1.8
试验程序
4, 1. 8, 2
试验前应对试样于以端号。
试验程序见表2.
表2报警按钮试验程序
试验项
动作性能试验
电源参数波动试验
高温(逐行)试验
高温(耐久)试验
低温(运行)试验
交变湿热(运行)试验
恒定湿热(耐久)试验
SC).腐蚀(耐久)试验
冲击(运行)试验
硅撞(运行)试验
振动(正弦)运行)试验
振动正弦久试验
静电散电抗锐度试验
射频电磁物辐射抗抗度试险
射频场感应的传导骚扰抗扰度试验电快速瞬变脉冲群抗抗度试验
浪涌<冲击)抗扰度试验
雨浒试验
注11 户内型试祥不进行4.8和4.2>两项诚验：牵节
注 2: 仗具有电阻、一极管等类电于元件的讨试样不进行 4. 7 - +. 21 五项试验。4.2动作性能试验
检验报警按钮的动作性能。
4. 2. 2方法
4. 2. 2. 1 不动作试验
试样编号
CB 19880—2005
将试样按 . 1. 3 的规定安装在图 A, 1 所示设备 上:,并按 4. 1. 2 的规定使试样处十止常监视状态.以不大于5N的速率向启动零件操作标识两箭头之间中心位置施加水平方向的力，达到22.5N十2.5N时，保持5≤.然后以不大于5N/s的速率释放，观察开记录试样状态。5
GB 19880—2005
4.2.2.2动作试验
将试样按 4. 1. 3 的规定安装在图 A. 2 所示设备,[.并按 4.1, 2 的规定使试样处于正带监视状态,把铜球拉至其中心距试样启动军件操作标识两箭头之间牛心位置垂直距离350.mm处，然后自由摆劲落下，撞击片动零性一次，观家并记录试样状态。4.2.3要求
a）不动作试验，启动零件不应动作，试样不应发出火灾报警或故障信号；h）动作试验，启动零件应动作，试样应发出火灾报警信号，并符合4.1.5的要求。4. 2. 4试验设备
试验设备应满足本标推附录A要求。4.3功能试验
4. 3. 1目的
检验报警按钮的电气部分实现报警的功能4.3.2方法
可按4.2.2.2的规定的试验方法或使用测试手段对试样进行报警功能测试。4.3.3要求
试样应发出火灾报警信号，并符台4.1.5的要求。4.4测试手毅捡查
4. 4. 1目的
检验报警按钮的测试于段。
4.4.2方法
按4.1.2的规定使试样处于正常监规状态。按使用说明书中规定的测试手段对试样进行测试。4.4.3要求
a）进行测试时,试样应发出火灾报警信号,并符合 4. 1.5的要求：b）測试期间,试样不应发出故障信号tc）复位后，试样应恢复到正常监视状态4.5可靠性试验
4.5. 1目的
检验报带按钮触点的可靠性，
4. 5.2 方法
按4.1.2的规定使试样处于正常监视状态。使试样的触点按“动作～友位”程序进行250次，记录试样工作状态。然后，按4.2的规定进行动作性能试验。4.5.3要求
a）试样应无机械损伤！
b）动作性能试验结果应满足4.2.3的要求。4.6电源窄数波动试验
4.6. 1目的
检验报等按钮在电源参数波动条件下工作的适应性。4.6.2方法
4.6.2.1接制造商规定的供电参数1:下限值（如太规定，则上，下限参数分别为额定参数110%和85%)给试样供电，分别稳定5tnin，在稳定时间结束时按4.3的规定分别进行功能试验，功能试验后复位试样。
4.6.2.2如试样采用脉动电压供电，将试举通过长度为1.000m.截面积为1.0mm的铜质双绞导线（或按照制造商提供的条件）与电源和监视设备连接，使其处于正常监视状态，将电源和监视设备的输6
GB 19880—2005
入电压调至187V(50Hz)和242V(50Hz）、分别稳定5min，在稳定时间结束时按4.3条规定进行功能试验，助能试验后复位试辟，4.6.3要求
a）除功能试验外，试样不应发出火灾报警或故障信号th）功能试验结果应满足4.3.3的要求，c）复位后，试样不应发出火灾报警或故障信号。4.7高温（运行）试验
4.7.目的
检验报警按钮在高温条件下工作的适成性。4.7.2方法
4.7.2.1将试样放人试验箱内，按1.1.2的规定使试摔处于止常监视状态。在正常人气条件下保持1h，然后以不大于1%/min的升温速率，使试验箱内温度升至70%土2%（适用于户外型试样）或55℃士2℃（适用于内型试样），在此条件下稳定16h，观察并记录试样状态。在稳定期间最后30min内，按4.3的规定逃行功能试验。
4.7.2.3关断电源和监视设备，取出试样，在正常大条件下恢复1h以上。然后复位试样，按4.2的规定进行动作性能试验。
4.7.3要求
a）高温环境期间，除功能试验外，试样不应发出火实报警或敬障信号：b）功能试验结果成满足 4.3.3的要求；c）动作性能试验结果应满足4.2.3的要求。4.7.4试验设备
试验设备应满显 GB 16838 的规定。4.8高温（耐久）试验
4.8.1日的
检验户外型报警按钮承受长时间高温老化的能力。4.8.2方法
4.8.2.1将试样放在温度为70℃士2℃试验箱内·持续21d。高温环境期间试样不通电。4.8.2.2取山试样,在正带大气条件下恢复1h以上，按4.1,2 的规定连接,并接通电源，观察并记录试样状态。若试样能处于正常监视状态，按1.5的规定进行可靠性试验。4.8.3要求
a）高温环境后，接通电源和监视设备，试样不应发出故障信号：b）可靠性试验结果应满足4.5.3的要求；4.8.4试验设备
试验设斧应满足 GB16838的规定。4.9低温（运行）试验
4.9.1目的
检验报警按钮在低温条件下「作的适应性。4.9.2方法
4. 9.2. 1将试样放人试验箱内,按4. 1. 2 的规定使试样处于正常监视状态。在正常大气条件下保持1h,然后以不太于 1℃: /min的降温速率将温度降到:25℃土3℃(适用于外型试样)或一10%上3%（适用于户内型试样），在此条件下稳定16h。观察并记录试样状态。在稳定期间最后30min内，按4.3的规定进行功能试验。
4.9.2.2关断电源利监视设备，以不大于1/min的升温速率升温至环境温度，取出试样，在正常大7
GB19880-2005
气条作下恢复1为以上、然后复位试样，按1.？的规定进行动作性能试验。4, 9.3要求
a）低溢环境期间，除功能试验外，试样不应发川火灾报警或故障信号：b）功能试验结果成满足4.3.3的要求；c）动作性能试验结果应满足4. 2. 3 的要求。4.9. 4 试验设备
试验设备应满足（GB16B38的规定，4.10交变湿热（运行)试验
4.10.1目的
检验报警按钮试样在相对湿度高（无凝露）的环境下正带工作的能力。4. 10. 2方法
4.10.2.1将试样诚人试验箱内，按4.1.2的规定使试样处于正常监视状态。4.10.2.2按GB168394相应条款规定的试验方法，对试样进行高温激度为55土2℃（适用于外型试样）或10土2~（适用于户内型试样）、2个循环周期的交变源热（运行）试验。期间观察并记录试样状态。
4.10.2.3关断电源和监视设备，取出试样，在正常人气条件下恢复1h以上：然后按4.2的规定进行动作性能试验。
4.10.3要求
涩热环境期间：试样不应发出火灾报警或故障信号；u）
动作性能试验结果满是4.2.3的要求，4.10.4试验设备
试验设备应满足（B16838的相关规定。4.11恒定湿热（耐久）试验
4. 11. 1 且的
检验报替按钮长时问承受实际使用环境中的湿度影响的能力。4.11.2方法
4.11.2.1将试样在温度为45C十2℃的试验箱中放置2h后，调节试验箱，使试样在温度为40%℃=2么、相对湿度为03%+3%的条件下持续21d。湿热环境期间试样不通电，4.11.2.2取出试样，在正常大气条件下恢复1H以上然后按4.1.2的舰定连接，并接通电源，观察并记录试样状态。若试样能处于正常监视状态，按4.5的规定进行可靠性试验。4.11.3要求
热坏境后，接通电源和监规设备，试样不应发出故障信孕；a）
b）可靠性试验结果应满足1.5.3的要求。4.11.4试验设备
试验设备应瘾足168.38的规定。4.12SO，腐蚀（耐久）试验
4.12.1目的
检验报替按钮抗S.腐织的能力
4.12.2方法
4.12.2.1试样连接足够长的非镀谒铜导线.以保证廣试坏境后可直接进行动作性能试验。腐纯坏境期间试样不通电。
4.12.2.2将试样按4.1.3的规定安装在-个温度为25℃土2%5(浓度为（25+5）>10*（体积比）、相对湿虚为93光二$%的试验中，持续21。8
GB 19880—2005
4.12.2.3腐蚀环境后.将试样放置在温度为40℃士2%，相对湿度低丁50%的试验箱中1燥16h后再将试痒最出，在止带人气系件下恢复1h以1，按4.1.2的规定连接：并接通电源，观察并记录试样状态，若试样能处于正常监视状态，然后接4.2的魏定进行动作性能试验。4.12.3要求
a）腐蚀环境后.接通电源和监视设备·试样不应发出故障信：b）动作性能试验结果应满足4.2.8的要求。4.12.4试验设备
试验设备应满足GB16838的规定。4.13冲击（运行）试验
4.13.1目的
检验报署按钮经受非多饮重复性冲击的适成性及其结构的完好性。注：质单人于4.7kg的试样不进行此项试验。4.13.2方法
4.13.2.1将试样按4.1.3的规定刚性安装在冲年试验台上·按4.1.2的规定使试样处于正常监视状态。
4.13.2.2启动冲击试验台：对质量为M（kg)的试样,以峰值加速度为(10一20M)×10 m/+脉钟持续时间为6 m的平正弦波脉冲，对试样的3个相垂直的轴线中的每个方间连续冲击3次·总计18次,津击结束后，保持2min。观察并记求试样状态，4.13.2.3检查试样外观及紧固部位，然后按1.2的规定进行动作性能试验-4.13.3要求
冲击期间及其后min内.试样不应发山i火灰报警或故障信号：b
冲击后，试样不应有机械损伤和紧固部位松动现象；动作性能试验结果成满是4.2.3的要求.4.13.4试验设备
试验改备应满足GB16838的现定。4.14碰撞（运行）试验
4.14.1目的
检验报管按钮承受机械吡的适应性，4.14.2方法
4.14.2.1将试样按4.1.3的规定刚性安装在碰撞试验设备的安装板1.按4.1.2的规定使试样处于正常监视状态。
4.14.2.2调整碰懂试验改备使锈头碰憧面能够分别从图1和图3所示的两个方间.以1.11/s0. 13 In/s的锤头逆度,1. 91工0. 1」的碰撞动能碰撞试样一次：憾撞后保持 2 in,观察F记录试样状态。
4.14.2.3愉查探测器外观及紧固部位，然后按4.2的规楚进行动作性能试验。4.14.3要求
试验结果应满足下述要求；
）碰撞期间及H后2min 内，试伴不应发出火灾报警或故障信号：h）础撞后，试样不成有机械损伤和紧固部位松动现象tc）动作性能试验结果应满足4.2.3的要求，4.14.4试验设备
试验设备应满足国家标准G316%38的规定9
