【机械行业标准(JB)】 火力发电厂排气消声器 技术条件

JB/T9623-1999

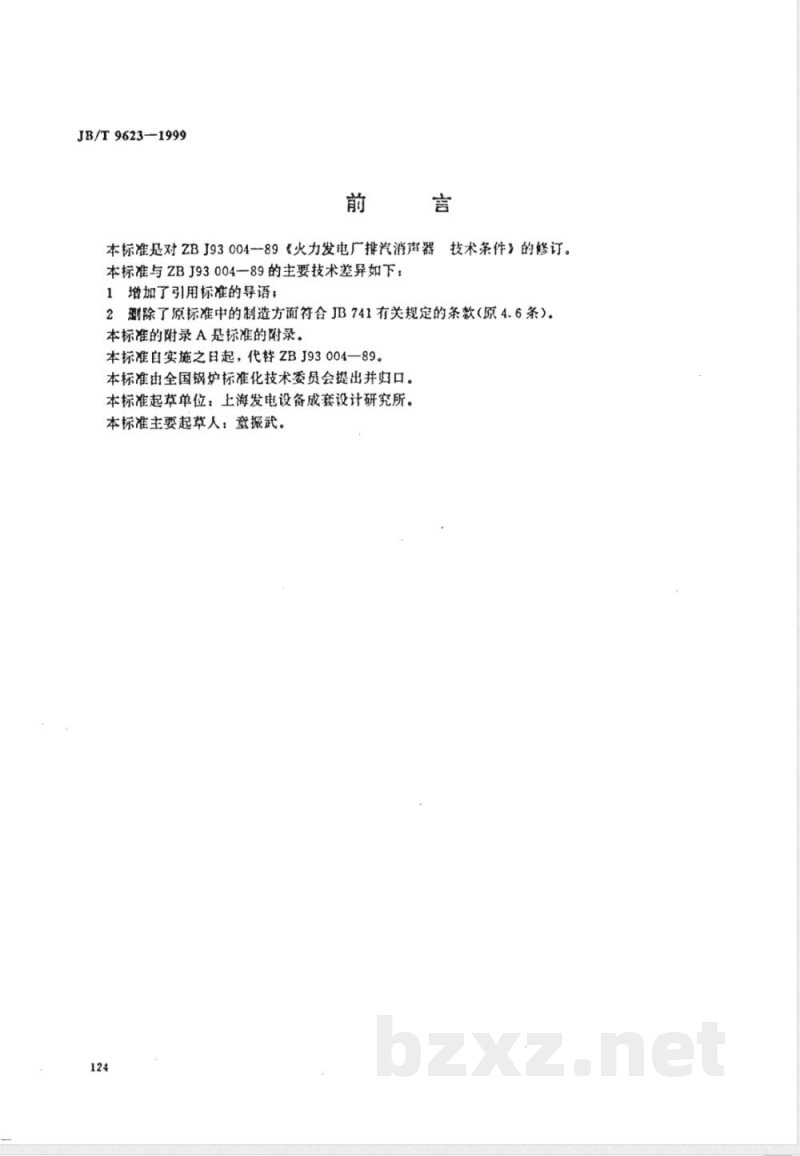

本标准是对ZBJ93004—89《火力发电厂排汽消声器技术条件》的修订。
本标准与ZBJ93004-89的主要技术差异如下：1增加了引用标准的导语；
删除了原标准中的制造方面符合JB741有关规定的条款（原4.6条）。2
本标准的附录A是标准的附录。
本标准自实施之日起，代替ZBJ93004—89。本标准由全国锅炉标准化技术委员会提出并归口。本标准起草单位：上海发电设备成套设计研究所。本标准主要起草人：振武。
1范围

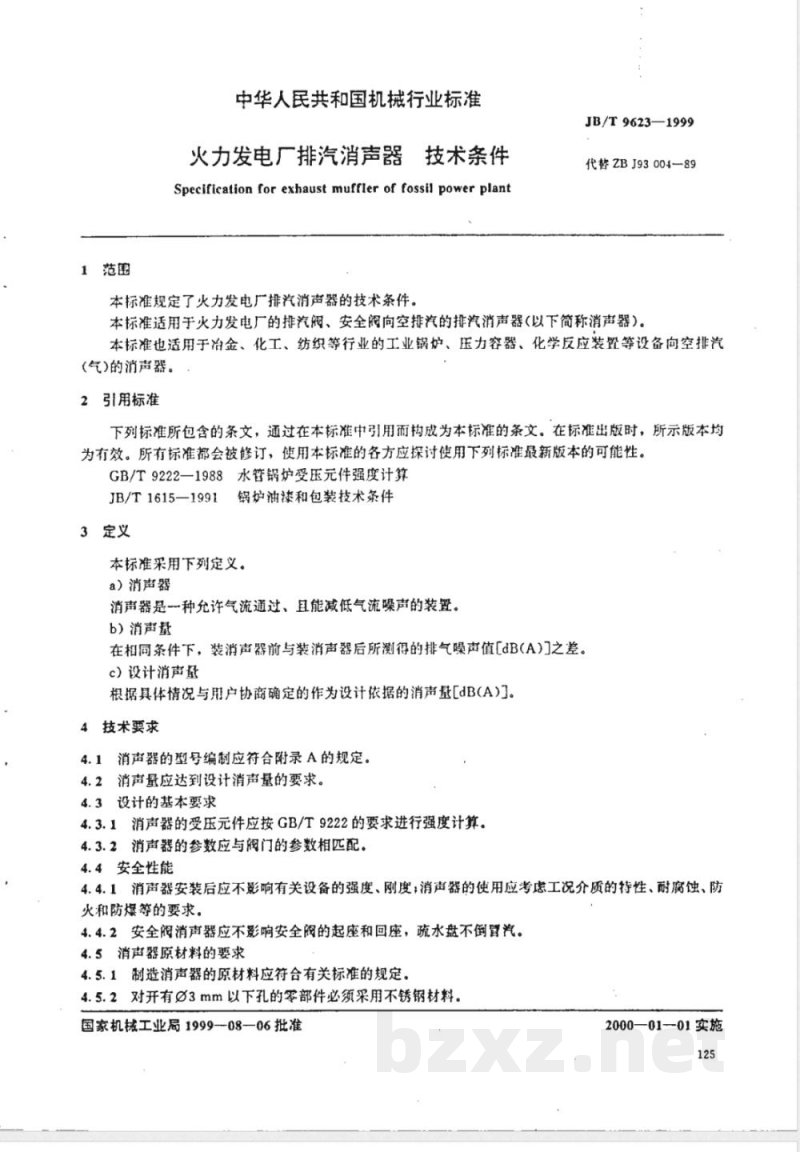

中华人民共和国机械行业标准
火力发电厂排汽消声器
技术条件
Specificalion for exhaust muffler of fossil power plant本标准规定了火力发电厂排汽消声器的技术条件。JB/T9623—1999
代替ZBJ93004—89
本标准适用于火力发电厂的排汽阀、安全阀向空排汽的排汽消声器(以下简称消声器）。本标准也适用于冶金、化工、纺织等行业的工业锅炉、压力容器、化学反应装置等设备向空排汽(气)的消声器。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9222一1988水管锅炉受压元件强度计算锅炉油漆和包装技术条件
JB/T1615—1991
3定义
本标准采用下列定义。
a）消声器
消声器是一种允许气流通过、且能减低气流噪声的装置。b）消声量
在相同条件下，装消声器前与装消声器后所测得的排气噪声值[dB(A)门之差。c）设计消声量
根据具体情况与用户协商确定的作为设计依据的消声基[dB(A)]。4技术要求
4.1消声器的型号编制应符合附录A的规定。4.2消声量应达到设计消声量的要求。4.3设计的基本要求
4.3.1消声器的受压元件应按GB/T9222的要求进行强度计算。4.3.2消声器的参数应与阀门的参数相匹配。4.4安全性能
4.4.1消声器安装后应不影响有关设备的强度、刚度；消声器的使用应考虑工况介质的持性、耐腐蚀、防火和防爆等的要求。
4.4.2安全阀消声器应不影响安全阀的起座和回座，疏水盘不倒管汽。4.5消声器原材料的要求
4.5.1制造消声器的原材料应符合有关标准的规定。4.5.2对开有3mm以下孔的零部件必须采用不锈钢材料。国家机械工业局1999-08—06批准2000—01-01实施
JB/T9623-1999

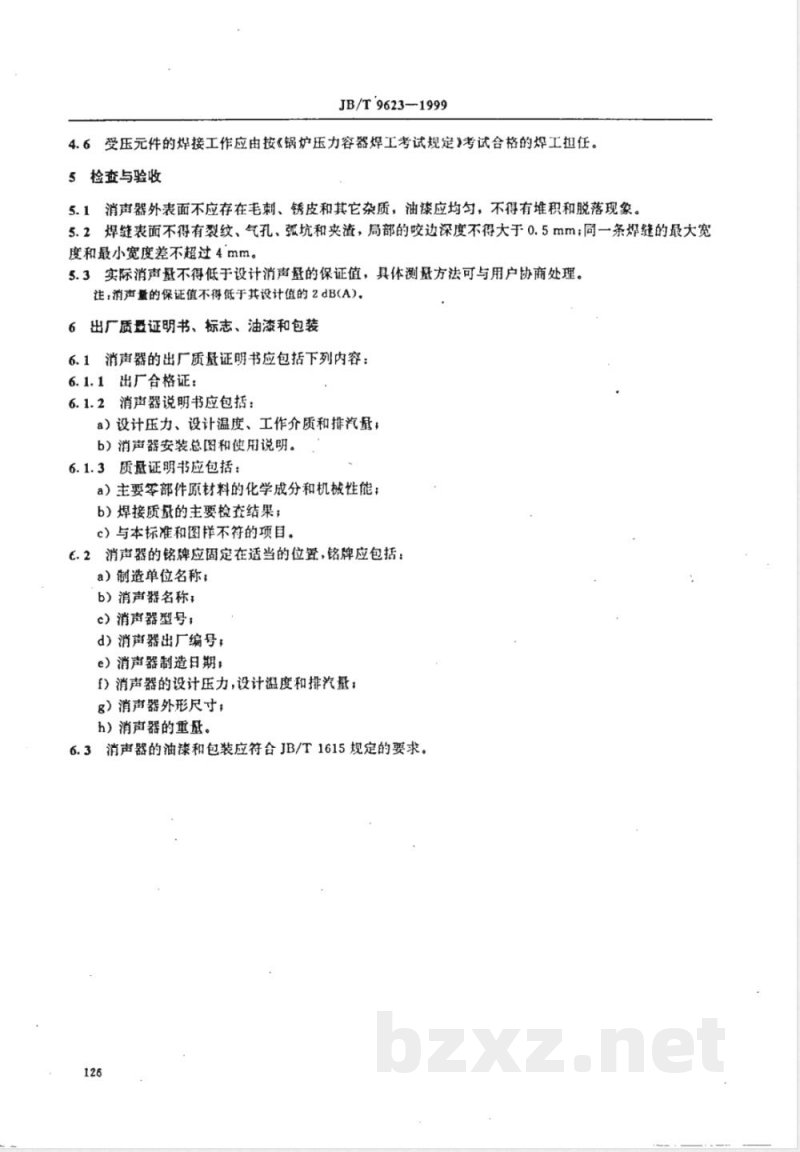

4.6受压元件的焊接工作应由按《锅炉压力容器焊工考试规定》考试合格的焊工担任。5检查与验收
消声器外表面不应存在毛刺、锈皮和其它杂质，油漆应均匀，不得有堆积和脱落现象。5.1
5.2焊缝表面不得有裂纹、气孔、弧坑和夹渣，局部的咬边深度不得大于0.5mm；同一条焊缝的最大宽度和最小宽度差不超过4mm。
5.3实际消声量不得低于设计消声量的保证值，具体测量方法可与用户协商处理。注：消声量的保证值不得低于其设计值的2dB(A)。6出厂质量证明书、标志、油漆和包装6.1消声器的出厂质量证明书应包括下列内容：6.1.1出厂合格证：
6.1.2消声器说明书应包括：
a）设计压力、设计温度、工作介质和排汽量；b）消声器安装总图和使用说明。6.1.3质量证明书应包括：
a）主要零部件原材料的化学成分和机械性能；b）焊接质量的主要检查结果；
c）与本标准和图样不符的项目。6.2消声器的铭牌应固定在适当的位置，铭牌应包括：a）制造单位名称：
b）消声器名称：
c）消声器型号：
d）消声器出厂编号：
e）消声器制造日期；
f）消声器的设计压力，设计溢度和排汽量；8）消声器外形尺寸，
h）消声器的重量。
6.3消声器的油漆和包装应符合JB/T1615规定的要求。126
型号组成
JB/T9623—1999

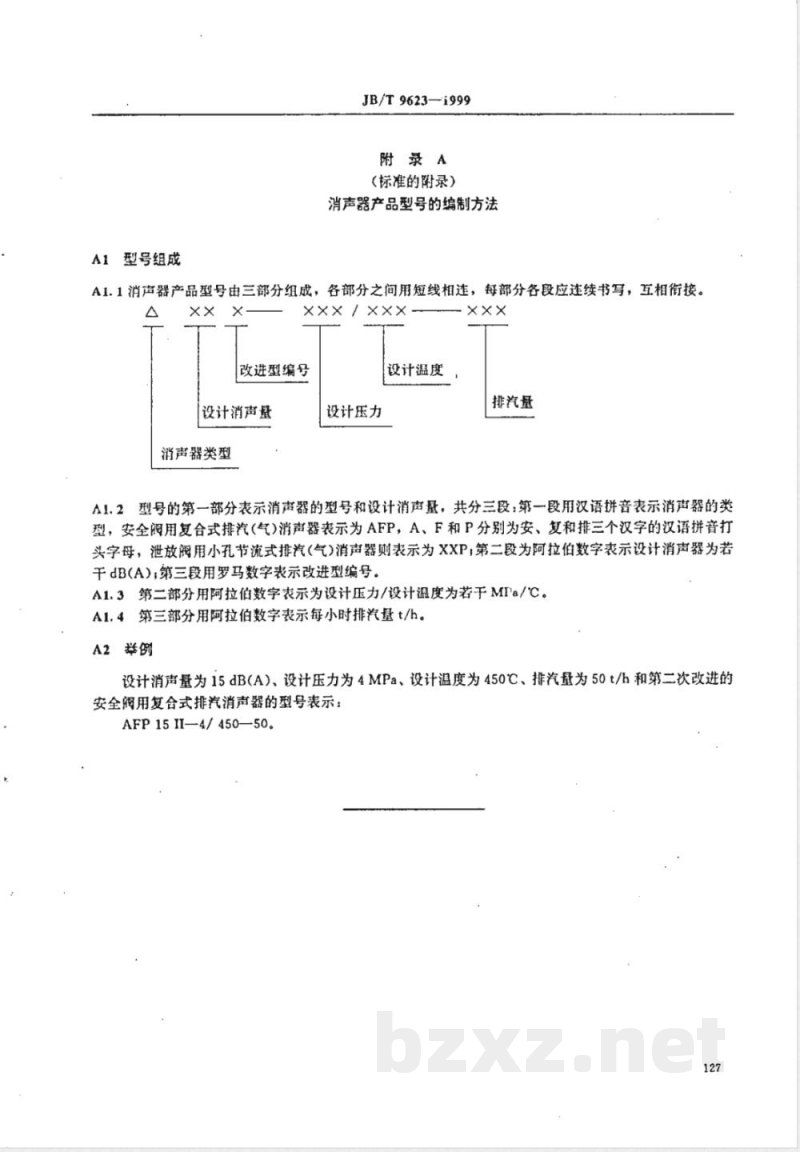

附录A
（标准的附录）
消声器产品型号的编制方法
A1.1消声器产品型号由三部分组成，各部分之间用短线相连，每部分各段应连续书写，互相衔接。xx
××× /×x×
改进型编号
设计消声量
消声器类型
设计压力
设计温度
排汽量
A1.2型号的第一部分表示消声器的型号和设计消声基，共分三段：第一段用汉语拼音表示消声器的类型，安全阀用复合式排汽（气）消声器表示为AFP，A、F和P分别为安、复和排三个汉字的汉语拼音打头字母，泄放阀用小孔节流式排汽（气）消声器则表示为XXP，第二段为阿拉伯数字表示设计消声器为若干dB(A），第三段用罗马数字表示改进型编号A1.3第二部分用阿拉伯数字表示为设计压力/设计温度为若于MPa/℃。A1.4第三部分用阿拉伯数字表示每小时排汽量t/h。A2举例免费标准下载网bzxz
设计消声量为15dB(A）、设计压力为4MPa、设计温度为450℃、排汽量为50t/h和第二次改进的安全阀用复合式排汽消声器的型号表示：AFP15II—4/450—50。
