【机械行业标准(JB)】 标准电度表

JB/T9292--1999

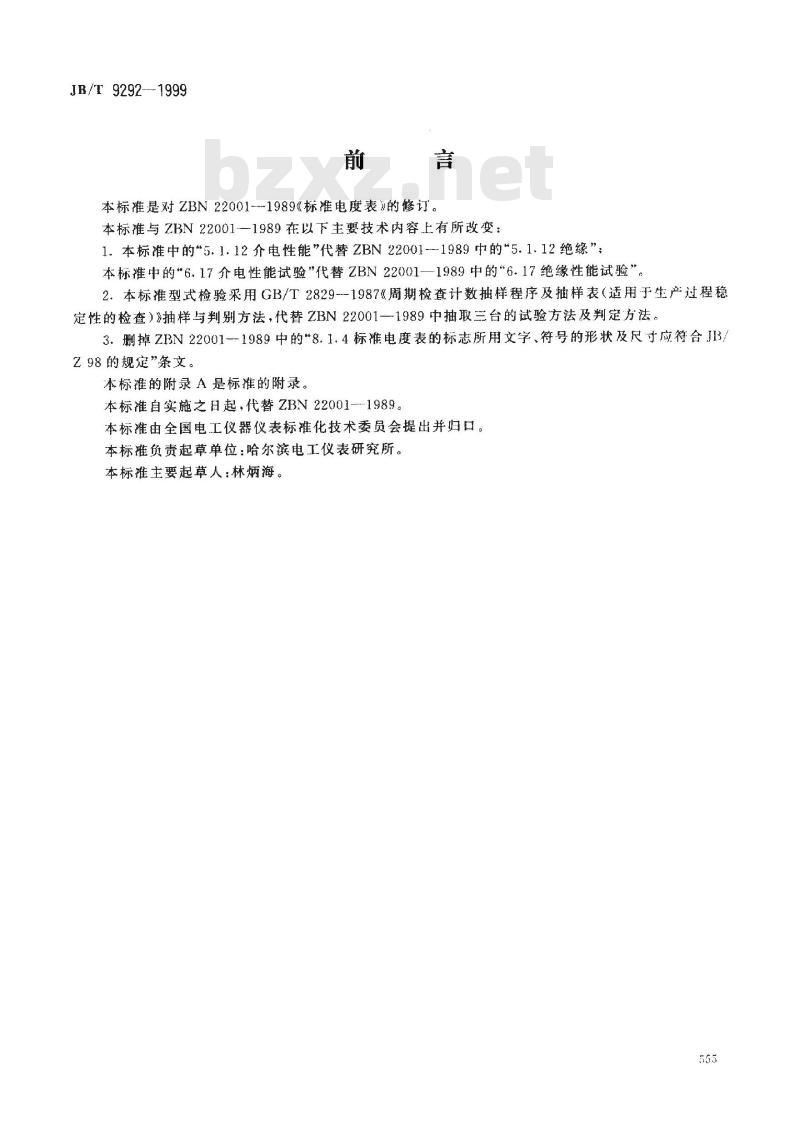

本标准是对ZBN22001-1989《标准电度表》的修订。本标准与ZBN22001—1989在以下主要技术内容上有所改变：1.本标准中的\5.1.12介电性能”代替ZBN22001-1989中的5.1.12绝缘”；本标准中的\6.17介电性能试验”代替ZBN22001一1989中的“6.17绝缘性能试验”。2.本标准型式检验采用GB/T2829--1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）》抽样与判别方法，代替ZBN22001一1989中抽取三台的试验方法及判定方法。3.删掉ZBN22001-1989中的\8.1.4标准电度表的标志所用文字、符号的形状及尺寸应符合JI3/Z98的规定”条文。
本标准的附录A是标准的附录。
本标准自实施之日起，代替ZBN22001-1989。本标准由全国电工仪器仪表标准化技术委员会提出并归口。本标准负责起草单位：哈尔滨电工仪表研究所。本标准主要起草人：林炳海。
1范围

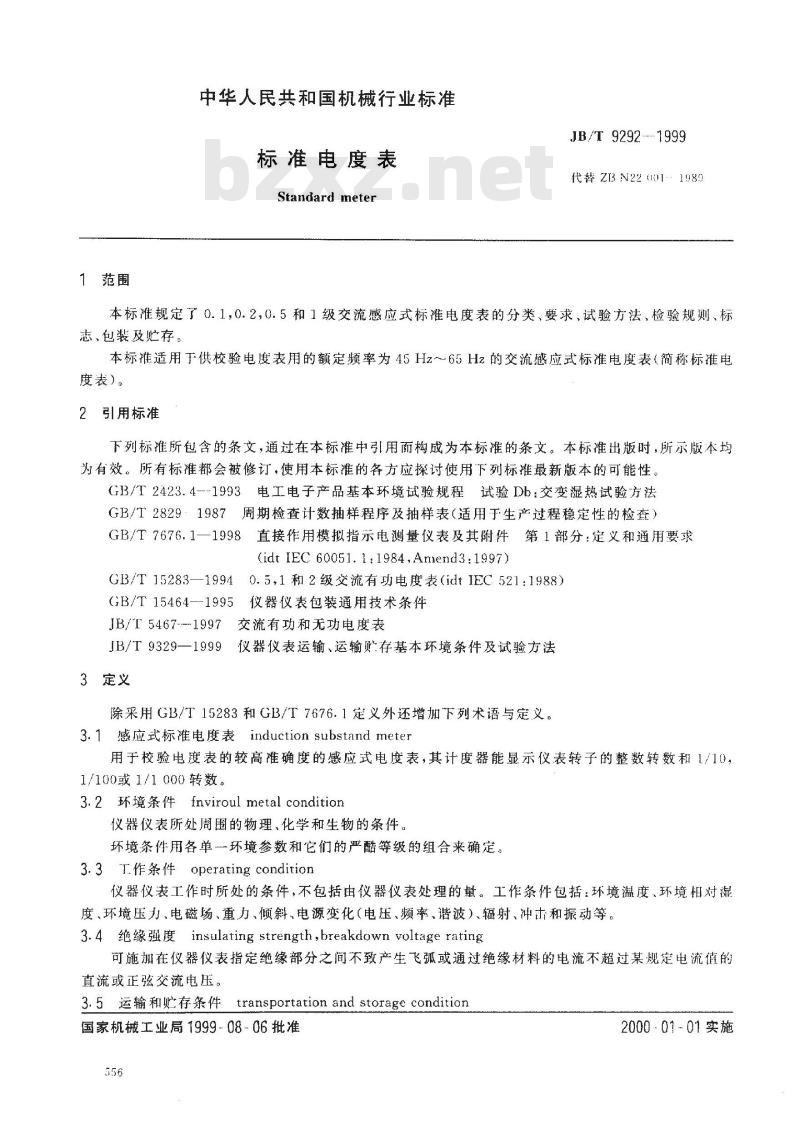

中华人民共和国机械行业标准
标准电度表
Standard meter
JB/T 9292----1999
代替ZI3N220011989
本标准规定了0.1，0.2，0.5和1级交流感应式标准电度表的分类、要求、试验方法、检验规则、标志、包装及贮存。
本标准适用于供校验电度表用的额定频率为45Hz65Hz的交流感应式标准电度表（简称标准电度表)。
2引用标准
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2423.4--1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T2829·1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T7676.1一1998直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求(idt IEC 60051.1:1984,Anend3:1997)GB/T15283—19940.5，1和2级交流有功电度表（idtIEC521：1988）GB/T15464--1995仪器仪表包装通用技术条件JB/T5467-1997交流有功和无功电度表JB/T9329—1999
3定义
仪器仪表运输、运输则存基本环境条件及试验方法除采用GB/T15283和GB/T7676.1定义外还增加下列术语与定义。3.1感应式标准电度表induction substand meter用于校验电度表的较高准确度的感应式电度表，其计度器能显示仪表转子的整数转数和1/10，1/100或1/1000转数。
3.2环境条件fnviroulmetal condition仪器仪表所处周围的物理、化学和生物的条件。坏境条件用各单一环境参数和它们的严酷等级的组合来确定。3.3T作条件operatingcondition仪器仪表工作时所处的条件，不包括由仪器仪表处理的量。工作条件包括：环境温度、环境相对湿度、环境压力、电磁场、重力、倾斜、电源变化（电压、频率、谐波）、辐射、冲击和振动等。3.4绝缘强度insulating strength,breakdown voltage rating可施加在仪器仪表指定绝缘部分之间不致产生飞弧或通过绝缘材料的电流不超过某规定电流值的直流或正弦交流电压。
3.5运输和贮存条件
transportation and storage condition国家机械工业局1999-08-06批准556
2000-01-01实施
JB/T 9292--1999

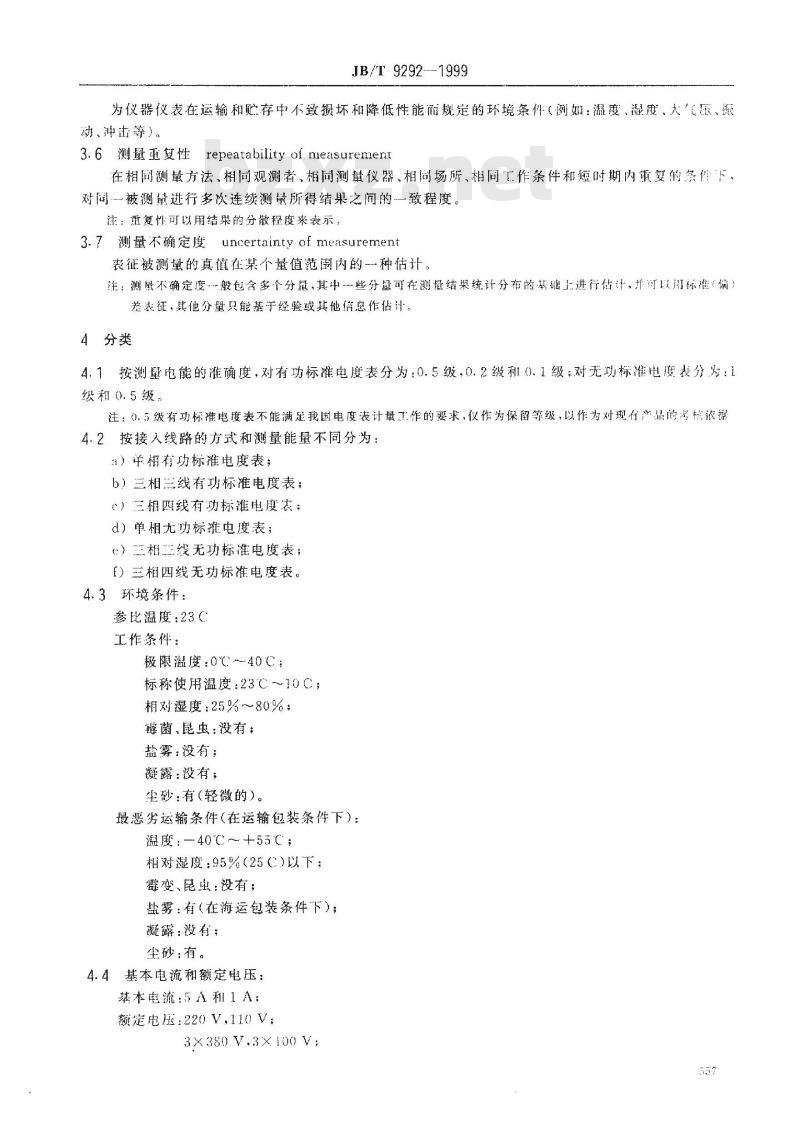

为仪器仪表在运输和贮存中不致损坏和降低性能面规定的环境条件（例如：温度、湿度、大气压、振动、冲击等）。
3.6测量重复性repeatability of measurement在相商测量方法、相同观测者、相同测量仪器、相同场所、相同工作条件和短时期内重复的条件下、对同被测景进行多次连续测最所得结果之间的一致程度。注：重复性可以用结果的分散程度来表示，3.7测量不确定度uncertaintyof measurement表征被测量的真值在某个量值范围内的一种估计，注：测量不确定度般包含多个分量，其中一些分望可在测量结果统计分布的禁础上进行估计，并可以用标准（偏）兼表征，其他分量只能基于经验或其他信息作估计。4分类
4.1按测量电能的准确度，对有功标准电度表分为：0.5级，0.2级利0.1级：对无功标准电度表分为：1级和0.5级，
注：0.5级有功标准电度表不能满足我国电度表计量工作的要求，仪作为保留等级，以作为对现有产品的考核依据4.2按接人线路的方式和测量能量不同分为：4）单相有功标准电度表；
b）三相三线有功标准电度表；
（）三相四线有功标准电度表；d）单相无功标准电度表；
（）三相三线无功标准电度表；f）三相四线无功标准电度表。
4.3环境条件：
参比温度：23C
工作条件：
极限温度：0℃～~40℃；
标称使用温度：23C～10C；
相对湿度：25%～80%：
霉菌，昆虫：没有；
盐雾：没有；
凝露：没有；
尘砂：有（轻微的）。
最恶劣运输条件（在运输包装条件下）：澎度：—40℃～+55C；
相对湿度：95%（25C）以下；
霉变、昆虫：没有；
盐雾：有（在海运包装条件下）；凝露：没有：
尘砂;有。
4.4基本电流和额定电压：
基本电流：5A和1A：
额定电压：220V.110V：
3X380 V.3X100 V:
IB/T 9292-

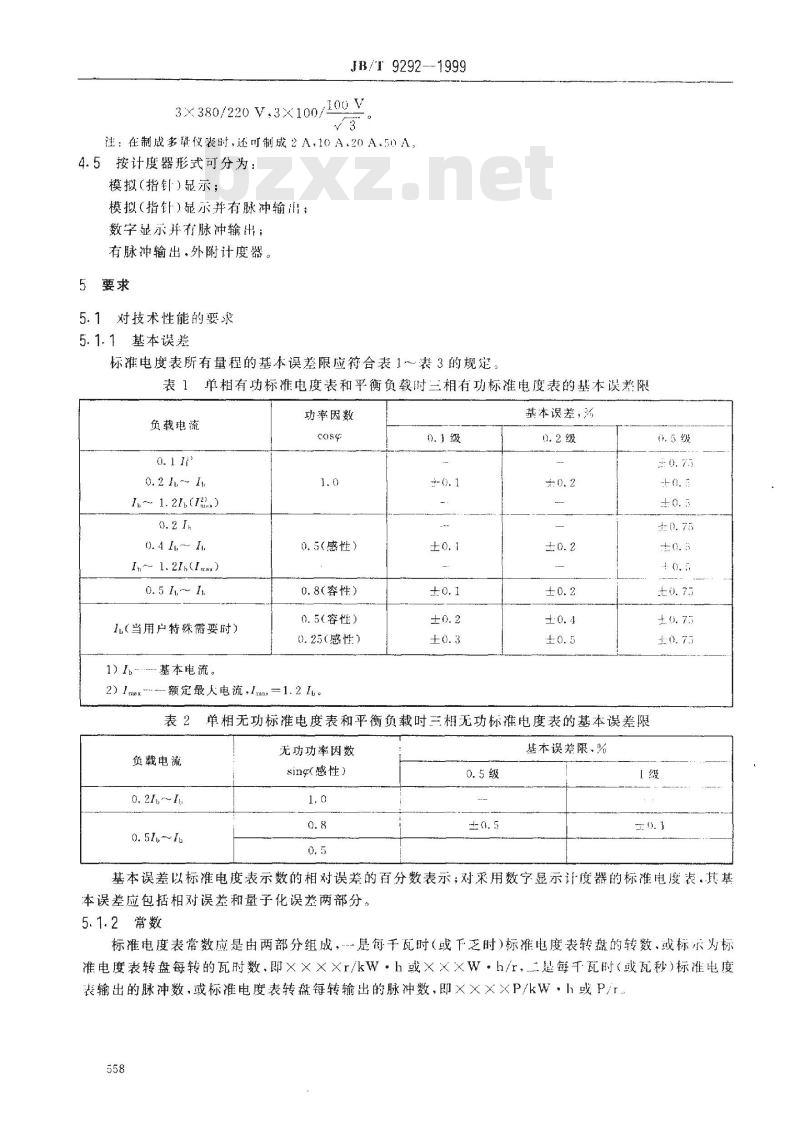

3×380/220V,3100/100
注：在制成多鼠仪装时，还可制成2A，10A.20A.50A，4.5按计度器形式可分为：
模拟（指针）显示；
模拟指针)示并有脉冲输山；
数字显示并有脉冲输出；
有脉冲输出，外附计度器。
5要求
5.1对技术性能的要求
5.1.1基本误差
标准电度表所有量程的基本误差限应符合表1~表3的规定表1单相有功标准电度表和平衡负载时三相有功标准电度表的基本误差限负载电流
Th 1. 21h(）
0. 4 h~ h
I~ 1. 21,(Inax)
0. 5 I, ～ h
儿（当用户特殊需要时）
基本电流。
2) I mx *
功率因数
0.5（感性）
0.8（容性）
0.5（容性）
0.25（感性）
额定最人电流、Imax
负载电流
0. 21,-~1
基本误差，%
单相无功标准电度表和平衡负载时三相无功标准电度表的基本误差限无功功率因数
sing(感性）
基本误差限、%
基本误差以标准电度表示数的相对误差的百分数表示，对采用数字显示计度器的标准电度表.其基本误差应包括相对误差和量子化误差两部分。5.1.2常数
标准电度表常数应是由两部分组成，-是衔千瓦时（或下乏时）标准电度表转盘的转数、标示为标准电度表转盘每转的瓦时数，邸××××r/kW·h或×××W·h/r，二是每千瓦时（或瓦秒）标准电度表输出的脉冲数，或标准电度表转盘每转输出的脉冲数，即××X×P/k·l或P/r、558
JB/T 9292—1999

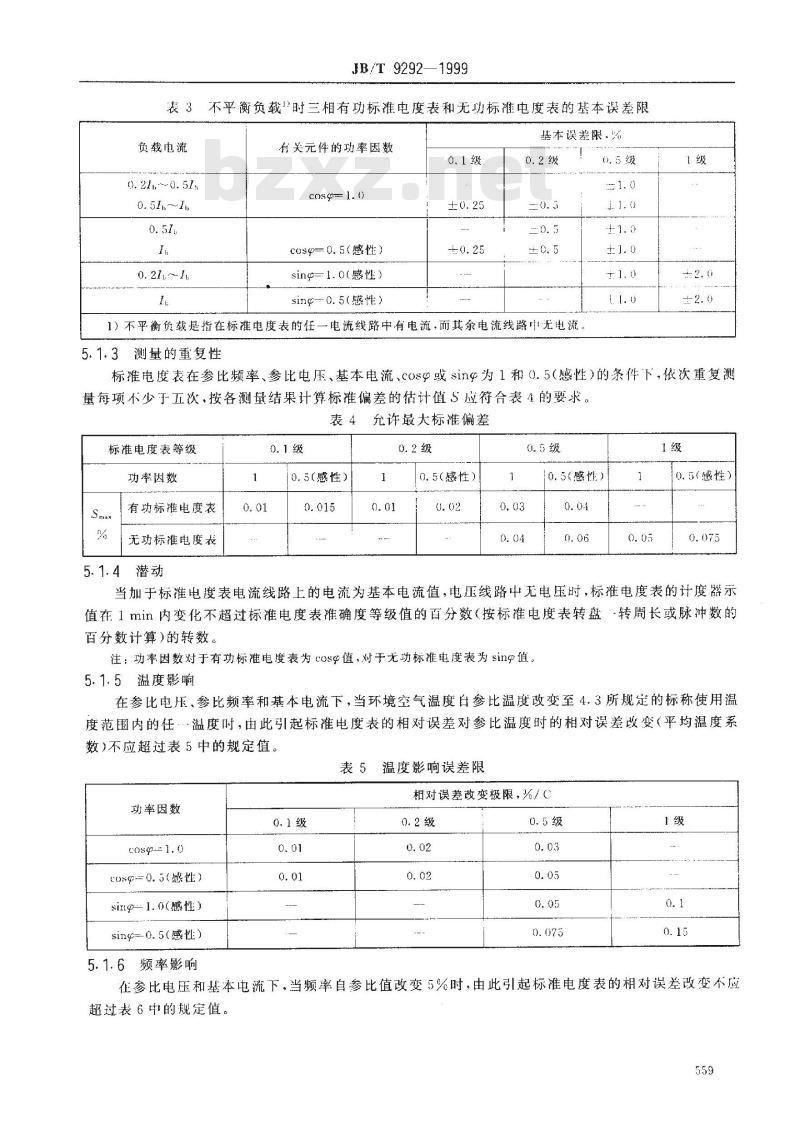

表3不平衡负载时三相有功标准电度表和无功标准电度表的基本误差限负载电流
0. 21h~- 0. 51.
0.211～1
有关元件的功率因数
cos p- 1. 0)
cosp-0.5(感性）
sing=1.0(感性）
sing-0.5（感性）
基本误差限路
1）不平衡负载是指在标准电度表的任一电流线路中有电流，而其余电流线路中无电流5.1.3测量的重复性
标准电度表在参比频率、参比电压、基本电流、cos中或sin为1和().5（感性）的条件下，依次重复测量每项不少于五次，按各测量结果计算标准偏差的估计值S应符合表准的要求。表4充允许最大标准偏差
标准电度表等级
功率因数
有功标准电度表
无功标准电度表
5.1.4潜动
0.5（感性）
0.5（感性）
10.5（感性）
0.5（感性）
当加于标准电度表电流线路上的电流为基本电流值，电压线路中无电压时，标准电度表的计度器示值在1min内变化不超过标准电度表准确度等级值的百分数（按标准电度表转盘-转周长或脉冲数的百分数计算）的转数。
注：功率因数对于有功标准电度表为cos中值，对于无功标准电度表为sing值。5.1.5温度影响
在参比电压、参比频率和基本电流下，当环境空气温度白参比温度改变至4.3所规定的标称使用温度范围内的任温度时，由此引起标准电度表的相对误差对参比温度时的相对误差改变（平均温度系数）不应超过表5中的规定值。
表5温度影响误差限
功率因数
cosqp-- 1. 0
c0%0.5（感性）
si9=1.0(感性)
sing=0.5（感性）
相对误差改变极限，%/C
5.1.6频率影响
在参比电压和基本电流下，当频率自参比值改变5%时，由此引起标准电度表的相对误差改变不应超过表6中的规定值。
功率因数
coEg--1. 0
c08G-=0. 5(感性)
singp--1.0(感性）
in0.5（感性）
5.1.7电压影响
JB/T 9292--1999
频率影响误差限
相对误差改变极限，%
在基本电流、参比频率下，当电压自参比值改变土10%时，由此引起标准电度表的相对误差改变不应超过表7中的规定值。
表7电压影响误差限
功率因数
cosp-- 0. 5(感性)
sinp=1.0(感性)
sin0.5(感性)
5.1.8外界磁场影响
相对误差改变极限，%
在参比电压、基本电流及cosp=1.0或sing==1.0（感性）时，当加以与被试标准电度表中电压、电流的频率相同随时间正弦变化的，强度为400A/m（0.5mT）的外磁场，且在最不利的方向和相位情况下、由此引起标准电度表的相对误差改变不应超过被试标准电度表的基本误差限。5.1.9自热影响
在电流线路无电流的情况下，电压线路按6.4规定加参比电压，参比频率预热后，在电流线路中通以额定最大电流，立即测量在额定最大电流下.cos=1.0（或sing1.0感性）和cosg-0.5感性（或sinsp-0.5感性）时电度表的相对误差，待电度表的相对误差稳定后计算，出自热引起电度表相对误差的改变不应超过表8中的规定值。
表8自热影响误差极限
功率因数
cosp-- 1. 0
COS.0.5感性)
sinp==1.0（感性）
sing.0.5(感性）
5.1.10过负载影响
5.1.10.1连续过负载影响
相对误,差改变极限，%
在参比频率120%参比电压、120%额定最大电流和cosg-1.0或sing1.0（感性）下，历时2h眉冷却至室温，标准电度表应衍合5.1.1要求。5.1.10.2短时过载影响
在参比电压、参比频率和cas4=1.0或sing=1.0（感性）下，电流线路中通以2倍额定最大电流历560
JB/T 9292-1999
时0.5$，五次（每次间隔不少于15s)后冷却至室温，标准电度表应符合5.1.1要求5.1.11功耗
5.1.11.1电压线路的功耗
在参比电压、参比频率下，标准电度表所有量程电压线路的消耗不应超过表9中的规定值。表9
有功标准电度表
无功标准电度表
5.1.11.2电流线路的功耗
电压线路功耗极限
在基本电流、参比频率下，标准电度表所有量程电流线路的消耗不应超过2VA。5.1.11.3辅助线路功耗（当有时）辅助线路在参比电压、参比频率下的消耗不应超过15VA。5.1.12介电性能
应满足JB/T5467-—1997的5.2.3中的交流电压试验。在试验中不出现电弧、放电或击穿。经此试验后，仪表百分数误差改变量应不大于测量的不准确度。5.1.13抗运输环境性能
标准电度表在运输包装条件下，按JB/T9329的规定进行试验（见表10）之，仍应符舍6.1.1和5.1.4的要求。
表10运输贮存基本环境条件试验试验项目
高温试验
低温试验
湿热试验
碰撞试验
自由跌落
跌落试验
倾斜跌落
5.2对各部件的要求
5.2.1外壳
55℃±2℃
40℃±2℃
试验参数
按GB/T2423.4规定的交变湿热试验条件进行两个周期（见表11）加速度
相应脉冲持续时间
脉冲重复频率
冲动次数
脉冲波形
跌落高度
跌落次数
跌落次数
100 m/s±10 m/s
Il ms±2 ms
60次/min~100次，min
1 000次±10次
近似半正弦波
30°：对地面）
底通每棱边贴地试验…次
5.2.1.1标准电度表的外壳应密封，应能防止灰尘进入外壳内部，并能保护测量机构不受脏物与昆虫等侵害和不受机械的损伤。
5.2.1.2标准电度表的外壳应有供技术检验部门或计量部门（如有规定时）进行封印的地方。照只有在封印被破坏之后才能取下表盖和触及内部部件：561下载标准就来标准下载网
高温高湿
低温高湿
JB/T 9292--- 1999
交变湿热试验条件
温度，（
25升到40
40降到25
和对湿度，%
时间，小
从升温到12
从升温到24
5.2.1.3标准电度表的外壳上应有供读取计度器示数的窗口及输出供计算机和误差计算器用脉冲的插孔。
5.2.1.4标准电度表的外壳上应有供调水平位置的调节机构和指示水平位置的水准器，5.2.2端钮
5.2.2.1标准电度表的所有端钮应集中装在有足够强度和良好绝缘性能的面板或端钮板上：5.2.2.2所有端钮应便于手动操作或用螺刀和板手操作紧固接线。5.2.2.3所有端钮应用耐腐蚀金属或具有耐腐蚀金属镀层的金属制成。5.2.3转动部分
5.2.3.1转动部分的转动方向，自面看应是逆时针的。5.2.3.2当标准电度表的输人量足够稳定时，转动部分的转动在一周内应是均勾的，在参比电压、参比频率、基本电流和casΦ或sing为1时，其每1/10转的时间与整转时间的1/10之差与1/10转的时间之比：不应大于标准电度表等级指数值（以百分数表示）。5.2.3.3转动部分的驱动转盘或专为计算转数和脉冲用的圆盘上应有便于识别和计算的标记，能满足脉冲机构采样的要求。
5.2.4计度器
5.2.4.1标准电度表模拟显示计度器采用指针式。5.2.4.2模拟显示计度器记录的基本单位是标准电度表转动部分的转数（或瓦时数、乏尔数），并能显示乘以10\和10\\的转数。当标准电度表参比电压、10%基本电流和（08乐=1时，在100）$的时间闻隔内计度器的读数分辨率（标度盘上及输出脉冲)应优于等级指数（以百分数表示）的1/5。5.2.4.3模拟显示计度器的容量不应小于100转。5.2.4.4标准电度表数字显示计度器采用数码管显示，记录的基本单位是脉冲数（或瓦时数、乏尔数），记录容量不应小于标准电度表转动部分100转所发出的脉冲总数。5.2.4.5模拟显示计度器上标度尺圆周直径不应小于70mm.长标度线，短标度线和指针端部的宽度不应大于0.2mm。
5.2.5脉冲装置
标准电度表除有计度器（也可没有）显示外，应有与转动部分转数成正比的脉冲输出产生脉冲的装置可制成机械脉冲装置和机械脉冲装置借助转动部分上的零件和标记产生脉冲、输出脉冲不应小手400脉冲/转：
脉冲为方波幅值士5-V，脉冲宽度不小于5us。5.2.6复零机构
标准电度表的面板应有机械的或手动复零机械。对模拟显示计度器的所有指针必游确回复到零位。转动最快的指针在复零操作后，偏离零位刻度线中心的长度与转动最快的指标的标度盘周长之比不应大于标准电度表等级指数（以百分数表示）之半，对数字显示计度器的所有数字均应为零。5.2.7量程调节器
标准电度表在制成多量程时，应在面板上设有量程调节器或多量程端钮。5.2.8调整装置
标准电度表应具有满载（制动力矩）调整装置，轻载补偿力矩调整装置及相位角调整装置。经出厂检562
JB/T 9292-
验合格的标准电度表的调整装置，在参比电压及参比频率下试验时，其调整裕度应不小于表12中规定值。
表12最小调整裕度
调整装置
相位角
试验方法
负载电流
功率因数
cosp—1.0 或 singp—1.0(感性)cos—1.0或sing=1.0(感性）
[email protected]（感性）sing—1.0感性）允许的最小调整裕度，易
在标准电度表进行试验时，试验装置各试点的相对误差限应符合表13中规定值；测量结果计算标6.1
准偏差的估计值S应符合表14中规定表13
标准电度表等级
误举限，%
标准电度表等级
功率数
（感性）（容性）
试验装置相对误差限
（感性)（容性）
0.04±0.05±0.05±0.07±0.1
（容性）
（感性）
（感性）（感性）
试验装置最大标准偏差值
0.5（感性）
0.5（感性）
（感性）
0.5（感性）
6.2在本标准中确定标准电度表的相对误差的百分数按下列公式确定：R-E
相对误差的百分数一
X 100%
式中：
R-试验时被试标准电度表所指示的电能值，kW·h或kvar·h;F通过被试标准电度表的真实电能值，kw.h或kvar·h;-时间法试验时，相对误差百分数按下式确定：当用功率一
相对误差的百分数=_—×100%
（感性）
理论附间（被试标准电度表在没有误差时，转盘转定转数所需要的时间）；r中. T
被试标准电度表转·定转数所需要的时间。根据被试标准电度表的常数，理论时间按下式计算：Np(s)
T 3 600-
式中：P试验时加于被试标准电度表的功率，kw；N
被试标准电度表的常数，××盘转数/kW·hn-计算理论时间所取的转数，转。0.（感性）
在保证测量准确度的条件下，允许采用其他试验方法（如利用标准电度表输出的脉冲，计算通过标准电度表的电能)和计算相对误差的公式。6.3对多量程标准电度表的所有量程应分别进行试验。563
影响量
环境源度，C
机对湿度，路
上作位置
外磁场
功率因数
电压线路预热，h
电流线路预热
辅助电源电压
辅助电源频率
参比值
40～60
JB/T9292-1999
表15参比条件
试验时的允许偏差限
有功标准电度装
水准器汽泡于正中
参比电压
参比频率
正弦波
无功标雄电度表
水准器汽泡不能超出圆阁范制
主0.2次
畸变系数小于2号
外磁场引起的相对误差政变不大于主0.02%
规定值
每-试验负载下不小于15min
且试验电流应按逐增或逐减调整规定值
规定值
±5岁
如试验时湿度与琴比温度不间（包括允诈偏差），其结果应以适宜的温度系数更正，2确定外磁场试验包括：
对单相标准电度表：在0.11hco501.0和0.21co%9-0.5的条件下，当通人标准电度表的电流及电服反向连接时，其对于正常连接时的相对误差改变值之半不应超过表15中的规定值。对相标准电度表：在0.116，a8$=1.0时测楚三次误差，每次测量之后电流及电压的和位向同一方间改变120°，但相序不变。三次测定的误差与平均值的最大差值不应超过表15中的规定值。6.4确定标准电度表基本误差时应遵守下列条件：a）试验前标准电度表应与环境温度相同。b）对标准电度表基本误差有影响的影响量应符合表15中规定的参比条件，c）对三相标准电度表的相序应符合JB/T5467附录中接线图的规定，且电压和电流应是基本平衡的，符合表16中的规定值。
表16对电压、电流和相位平衡的要求项
相电压或线电压与相电压平均值之差不大于，%各和电流与三相电流平均之差不大了，%各相电流和电压的位角与另外任一相电流和电压的相位角之差不大子要求值
6.5当装置误差超过表13中的规定值，但小于表13中的规定值两倍时，允许引入装置的更正值后进行试验。
6.6在产品的型式检验和定型试验中，由于测量结果的不确定度和其他参数对测量结果的可能影响。使被试标准电度表的基本误差超过表1～表3中的规定值。但如对误差零线作一次不大于表17中规定561
JB/T9292—--1999
值的平行移动后，被试验标推电度表的基本误差符合表1～表3中的规定值，则被试标准电度表被认为是符合要求的。
表17允许误差零线平行移动值
标推电度表等级
允许误差零线平行移动值，%
6.7在确定标准电度表的基本误差的试验中，如按6.6的规定对误差零线平行移动一定数值时，则在本标准规定的全部试验中均应按此数值平行移动误差零线。6.8在确定标准电度表的基本误差和各种因素影响下的相对误差改变时，所有参比值的偏差应符合6.4要求，且除所试项目的影响量外，其他所有的影响量均应保持不变。在各项试验中，被试标准电度表不应受到任何影响试验结果的振动。6.9确定测量的重复性（5.1.3)试验，各测量结果标准偏差的估计值S按下式计算：S=
Z(E -E)
式中：E：-—一对确定试验点依次重复测量中，以一次测量测定的标准电度表的相对误差值；E—对确定试验点的E,的平均值；n对确定试验点测量的次数。
6.10确定标准电度表温度影响（5.1.5）试验时，标准电度表应置于高温（或低温）试验箱内，于参比温度下至少2h后测定其相对误差，然后升温（降温），当箱内温度达到规定值并保持至少2h后，测量其相对误差。误差改变值应取两次温度改变(升温或降温)时的平均值。有条件采用高低温试验箱时，可将高温试验箱和低温试验箱中的试验连续进行。在测定标准电度表的相对误差时，其电压线路和电流线路的预热时间应不低于表15中的规定值。6.11确定标准电度表频率影响（5.1.6)试验时，应在频率改变后的条件下，标准电度表的误差稳定后，测定其相对误差。
6.12确定标准电度表电压影响（5.1.7）试验时，应在电压改变后的条件下，标推电度表的误差趋丁稳定后，测定其相对误差。在不同电压下试验时保持电流线路中电流不变。6.13确定标准电度表的外磁场影响（5.1.8)试验时，标准电度表应置于能产生均勾磁场的线圈中心。改变磁场线圈的方向与线圈中电流的相位，以便得到最不利的方向和相位，将此时所测定的相对误差与无外磁场影响时所测定误差进行比较。为产生均勾磁场，建议采用两个平行而同轴的平面绕组环产生磁场，绕组环中心平面的距离为其半均直径D的一半，环的平均直径应大于被试电度表最大外形尺寸的2.5倍，两个绕组坏应按磁通相加串联连接。
线圈中的磁场强度H(A/m）按下式计算：H =1.43IW
式中：1-—流过绕组的电流，A；W每个绕组的匝数，匝；
D)—一绕组环的平均直径,m。
绕圈架和支撑架须用非铁磁性材料制成，线圈应能围绕平行于线圈平面的水平轴转动。6.14确定标准电度表自热影响（5.1.9)试验时，首先将标准电度表按5.1.9规定预热后，将额定最大电流加子标准电度表电流线路，立即测量标准电度表的相对误差，然后以足够短的时间间隔进行多次测量，并绘制以电流线路接通时间为函数的标准电度表相对误差曲线，当标准电度表的相对误差在20min内的变化不超过标准电度表等级指数的1/5时，即认为标准电度表的相对误差趋于稳定，并以此误差写563
刚接通电流时的读差进行比较。JB/T 9292--1999
对cosp=1.0(sinp=1.0）和cosp=0.5（sing=0.5）时的试验应分别进行，且应在进行第-次试验居，经冷却后再进行第二次试验。6.15确定标准电度表短时过负载影响（5.1.10.2)试验时，应在近于无感的线路中进行，对于三相标准电度表，其所有电流电路应串联连接进行短时过负载试验·此时所有电压电路应是并联连接的。
标准电度表经短时过负载试验后，应经冷却后测定其相对误差变化。6.16确定标准电度表的功耗（5.1.11)试验时，应在标准电度表各部分温升达到稳定状态下进行。6.17标摊电度表的介电性能试验（5.1.12），应按JB/T5467-1997的6.12和6.12.2进行6.18标准电度表的抗运输环境性能试验（5.1.13)的顺序，按JB/T9329-1999的规定，应首先进行碰撞试验，以后顺序进行跌落、高温、低温和热各项试验。6.19外壳防4试验（5.2.1）应在空气速度不小于5m/s，连续循环的密封室内历时15min。室内穿积应超过被试标准电度表总体积至少5倍，试验前室内放置相当于室内容积0.1%的松花粉或炭光粉、石英粉等，试验完将外壳表面的粉尘清除后，再打开外壳检查内部。对于采用密封方法防止湿气侵入外壳内部来达到耐湿热试验的外壳，允许不进行此项试验6.20对标准电度表的试验方法在本标准中未作规定者，应在分组标准和技术条件中，或在检验规则中加以规定。
7检验规则
7.1标准电度表的检验分为：
a）出厂检验：由制造厂检验部门对生产的每只标准电度表按本标准及产品技术条件进行检验。如另有规定时，还应交专门机构进行检验，合格后再进行封印。对合格的标准电度表应供给质量合格证明书。
b）型式检验：由制造厂或委托专门机构，按本标准及产品技术条件的所有规定进行试验，每年至少进行一次。当标准电度表的结构、工艺或主要原材料有所改变，可能影响其符合本标准及产品技术条件要求时，批量生产的标准电度表生产间断后·又重新投入生产时进行。对新设计的标准电度表，在样品试制鉴定时，由制造厂或委托专门机构按本标准及产品技术条件的所有规定进行检验。
7.2出厂检验是全数检查准备出厂的每只标准电度表是否符合5.1.1（基本误差）、5.1.2（常数）、5.1.3（测量的重复性）、5.1.4（潜动）、5.1.12（介电性能）、5.2（对各部件的要求）和8.1（标志）的要求。7.3型式检验时应检查标准电度表是否符合本标准及产品技术条件的全部要求。7.3.1型式检验是抽样检查一批标准电度表的质量，应在制造厂从经出厂试验合格的批产品中随机抽取。
7.3.2型式检验和周期性检验抽样方案按GB/T2829确定抽样方案，选择判别水平1，不合格质量水平RQ1.30的二次抽样方案，即：[n,A..R.].
『4４ ０ ２
1L4121
7.4检验结果的判定
7.4.1不合格分类
检验项目的不合格类别分为A,B,C三类。定A类不合格权值为1,B类不合格权值为0.6,C类不合格权值为0.2。
各检验项口的不合格类别划分见附录A（标准的附录）。7.4.2型式检验判定原则
