【机械行业标准(JB)】 玻璃板液位计

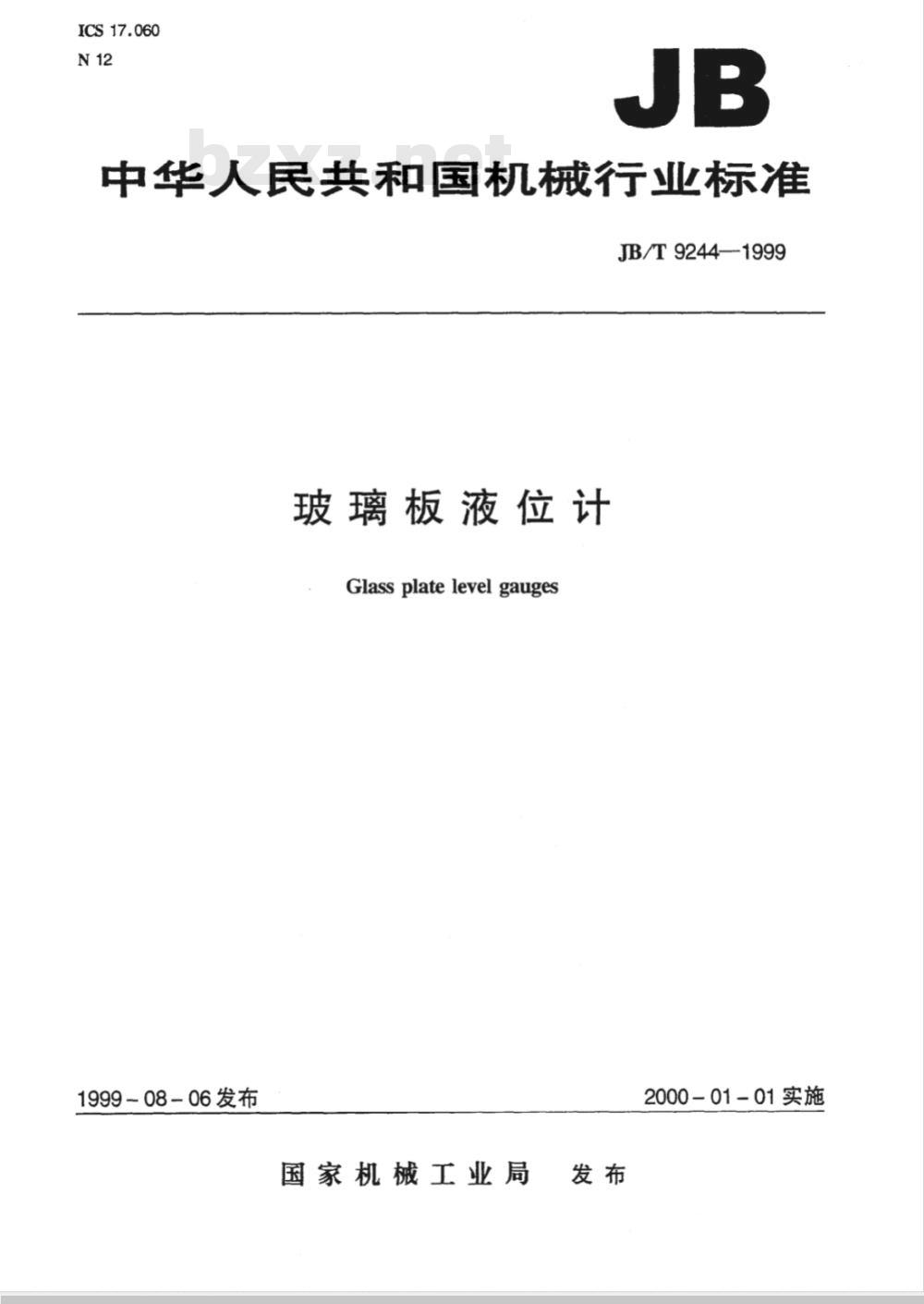

ICS17.060
中华人民共和国机械行业标准
JB/T 9244—1999
玻璃板液位计
Glassplatelevelgauges
1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T9244-1999

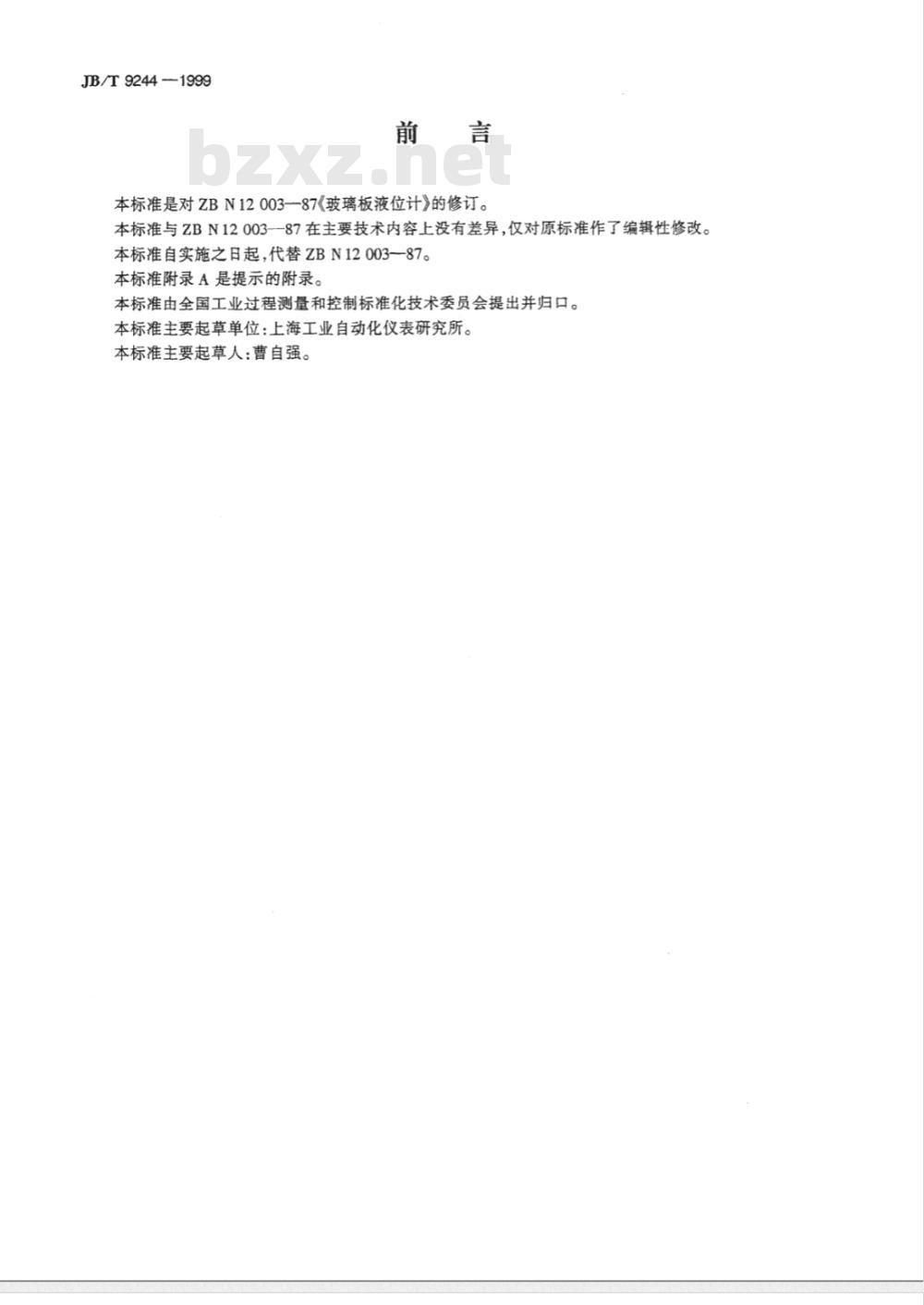

本标准是对ZBN12003一87《玻璃板液位计》的修订。本标准与ZBN12003-—87在主要技术内容上没有差异，仅对原标准作了编辑性修改。本标准自实施之日起，代替ZBN1200387。本标准附录A是提示的附录。
本标准由全国工业过程测量和控制标准化技术委员会提出并归口。本标准主要起草单位：上海工业自动化仪表研究所本标准主要起草人：曹自强。

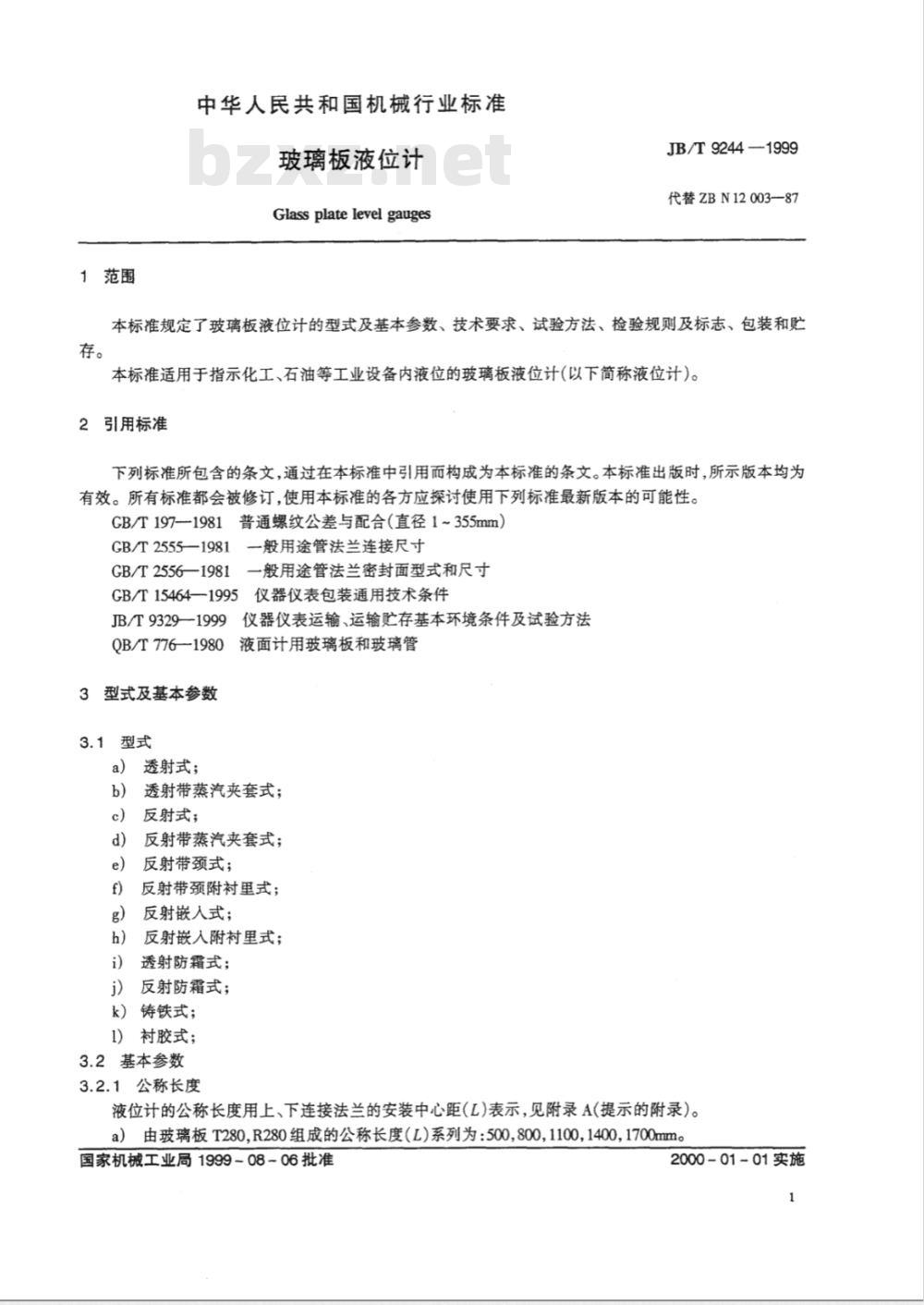

1范围
中华人民共和国机械行业标准
玻璃板液位计
Glassplatelevelgauges
JB/T9244—1999
代替ZBN12003—87
本标准规定了玻璃板液位计的型式及基本参数、技术要求、试验方法、检验规则及标志、包装和贮存。
本标准适用于指示化工、石油等工业设备内液位的玻璃板液位计(以下简称液位计)。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。CB/T1971981普通螺纹公差与配合（直径1~355mm）CB/T2555一1981一般用途管法兰连接尺寸GB/T2556一1981一般用途管法兰密封面型式和尺寸GB/T15464—1995仪器仪表包装通用技术条件JB/T9329—1999仪器仪表运输、运输贮存基本环境条件及试验方法QB/T776-1980
液面计用玻璃板和玻璃管
型式及基本参数
透射式；
透射带蒸汽夹套式；
反射式；
反射带蒸汽夹套式；
反射带颈式；
反射带颈附衬里式；
反射嵌入式；
反射嵌入附衬里式；
透射防霜式；
反射防霜式；
k）铸铁式；
1）衬胶式；
3.2基本参数
3.2.1公称长度
液位计的公称长度用上、下连接法兰的安装中心距（L)表示，见附录A(提示的附录)。a）由玻璃板T280,R280组成的公称长度（L)系列为：500,800,1100,1400,1700mm。国家机械工业局1999-08-06批准2000-01-01实施
JB/T9244-1999

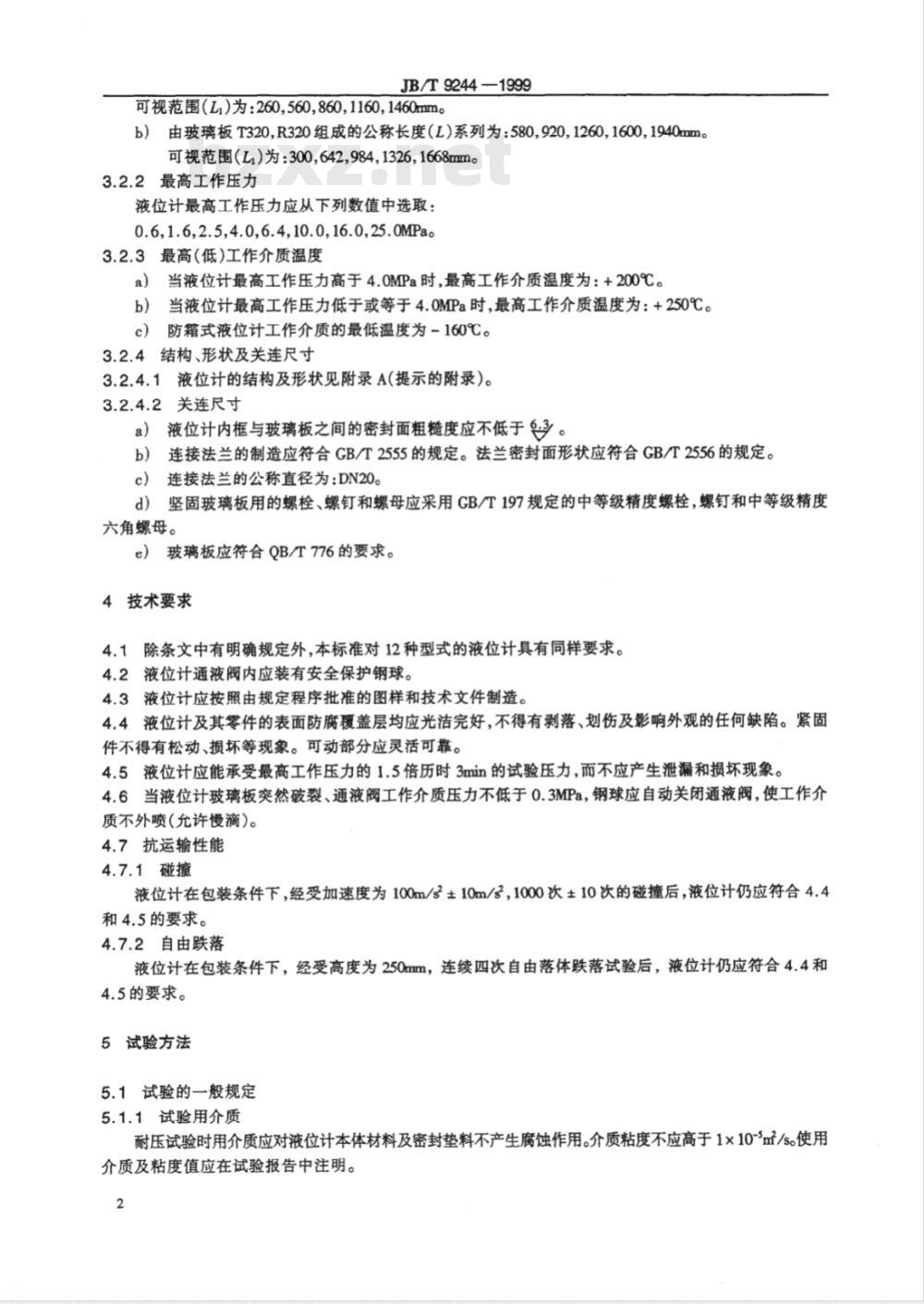

可视范围（L）为：260,560，860，1160，1460mm。b）由玻璃板T320,R320组成的公称长度（L）系列为：580,920，12601600,1940mm。可视范围（L）为：300，642，984，1326，1668mm。3.2.2最高工作压力
液位计最高工作压力应从下列数值中选取：0.6,1.6,2.5,4.0,6.4,10.0,16.0,25.0MPao3.2.3最高（低）工作介质温度
a）当液位计最高工作压力高于4.0MPa时，最高工作介质温度为：+200℃。当液位计最高工作压力低于或等于4.0MPa时，最高工作介质温度为：+250℃。b)
防霜式液位计工作介质的最低温度为－160℃。c）
3.2.4结构、形状及关连尺寸
3.2.4.1液位计的结构及形状见附录A(提示的附录)。3.2.4.2关连尺寸
a）液位计内框与玻璃板之间的密封面粗糙度应不低于63。连接法兰的制造应符合GB/T2555的规定。法兰密封面形状应符合GB/T2556的规定。b)
连接法兰的公称直径为：DN20。c）
坚固玻璃板用的螺栓、螺钉和螺母应采用CB/T197规定的中等级精度螺栓，螺钉和中等级精度d)！
六角螺母。
e）玻璃板应符合QB/T776的要求。4技术要求
除条文中有明确规定外，本标准对12种型式的液位计具有同样要求。4.1
4.2液位计通液阀内应装有安全保护钢球。4.3液位计应按照由规定程序批准的图样和技术文件制造。4.4液位计及其零件的表面防腐覆盖层均应光洁完好，不得有剥落、划伤及影响外观的任何缺陷。紧固件不得有松动、损坏等现象。可动部分应灵活可靠。4.5液位计应能承受最高工作压力的1.5倍历时3min的试验压力，而不应产生泄漏和损坏现象。4.6当液位计玻璃板突然破裂、通液阀工作介质压力不低于0.3MPa，钢球应自动关闭通液阀，使工作介质不外喷(允许慢滴)。
4.7抗运输性能
4.7.1碰撞
液位计在包装条件下，经受加速度为100m/s±10m/s，1000次±10次的碰撞后，液位计仍应符合4.4和4.5的要求。
4.7.2自由跌落
液位计在包装条件下，经受高度为250mm，连续四次自由落体跌落试验后，液位计仍应符合4.4和4.5的要求。www.bzxz.net
5试验方法
5.1试验的一般规定
5.1.1试验用介质
耐压试验时用介质应对液位计本体材料及密封垫料不产生腐蚀作用。介质粘度不应高于1×10-㎡/s。使用介质及粘度值应在试验报告中注明。2
JB/T9244—1999

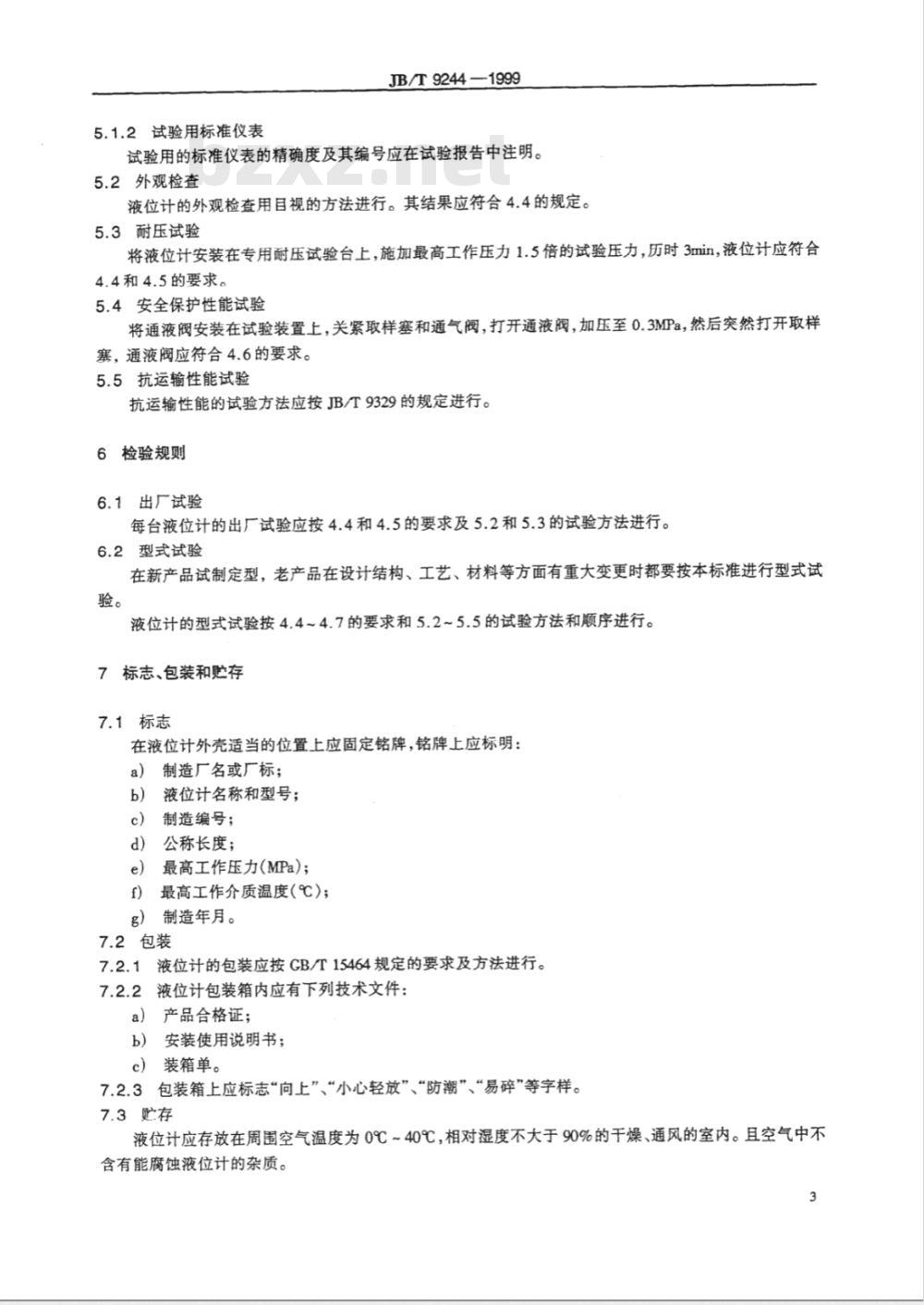

5.1.2试验用标准仪表
试验用的标准仪表的精确度及其编号应在试验报告中注明。5.2外观检查
液位计的外观检查用目视的方法进行。其结果应符合4.4的规定。5.3耐压试验
将液位计安装在专用耐压试验台上，施加最高工作压力1.5倍的试验压力，历时3min，液位计应符合4.4和4.5的要求。
5.4安全保护性能试验
将通液阀安装在试验装置上，关紧取样塞和通气阀，打开通液阀，加压至0.3MPa，然后突然打开取样塞，通液阀应符合4.6的要求。
5.5抗运输性能试验
抗运输性能的试验方法应按JB/T9329的规定进行。6检验规则
6.1出厂试验
每台液位计的出厂试验应按4.4和4.5的要求及5.2和5.3的试验方法进行。6.2型式试验
在新产品试制定型，老产品在设计结构、工艺、材料等方面有重大变更时都要按本标准进行型式试验。
液位计的型式试验按4.4~4.7的要求和5.2~5.5的试验方法和顺序进行。7标志、包装和贮存
7.1标志
在液位计外壳适当的位置上应固定铭牌，铭牌上应标明：a）制造厂名或厂标；
液位计名称和型号；
制造编号；
公称长度；
最高工作压力(MPa)；
最高工作介质温度（℃）；
g）制造年月。
2包装
7.2.1液位计的包装应按CB/T15464规定的要求及方法进行。2液位计包装箱内应有下列技术文件：7.2.2
产品合格证；
安装使用说明书；
c）装箱单。
7.2.3包装箱上应标志“向上”、“小心轻放”、“防潮”、“易碎”等字样。7.3贮存
液位计应存放在周围空气温度为0℃~40℃，相对湿度不大于90%的干燥、通风的室内。且空气中不含有能腐蚀液位计的杂质。
玻璃板
外压板
JB/T9244—1999
附录A
提示的附录）
各种液位计结构示意图
ZG1/4蒸汽管接口
透射带蒸汽夹套式玻璃板液位计结构示意图透射式玻璃板液位计结构示意图序号
玻璃板
外压板
连接管
上法兰
通气针阀
取样螺塞
防霜玻璃
母国中
中国中
JB/T9244
—1999
透射防霜式液位计
结构示意图
玻璃板
反射防霜式液位计
结构示意图
蒸汽夹套管
U型螺栓
JB/T9244—1999
反射式玻璃板液位计结构示意图名
玻璃板
反射式
ZG1/4蒸汽管接口
反射带蒸汽夹套式
JB/T9244—1999
嵌人附村里玻璃板液位计结构示意图带颈附衬里玻璃板液位计结构示意图名
玻璃板
