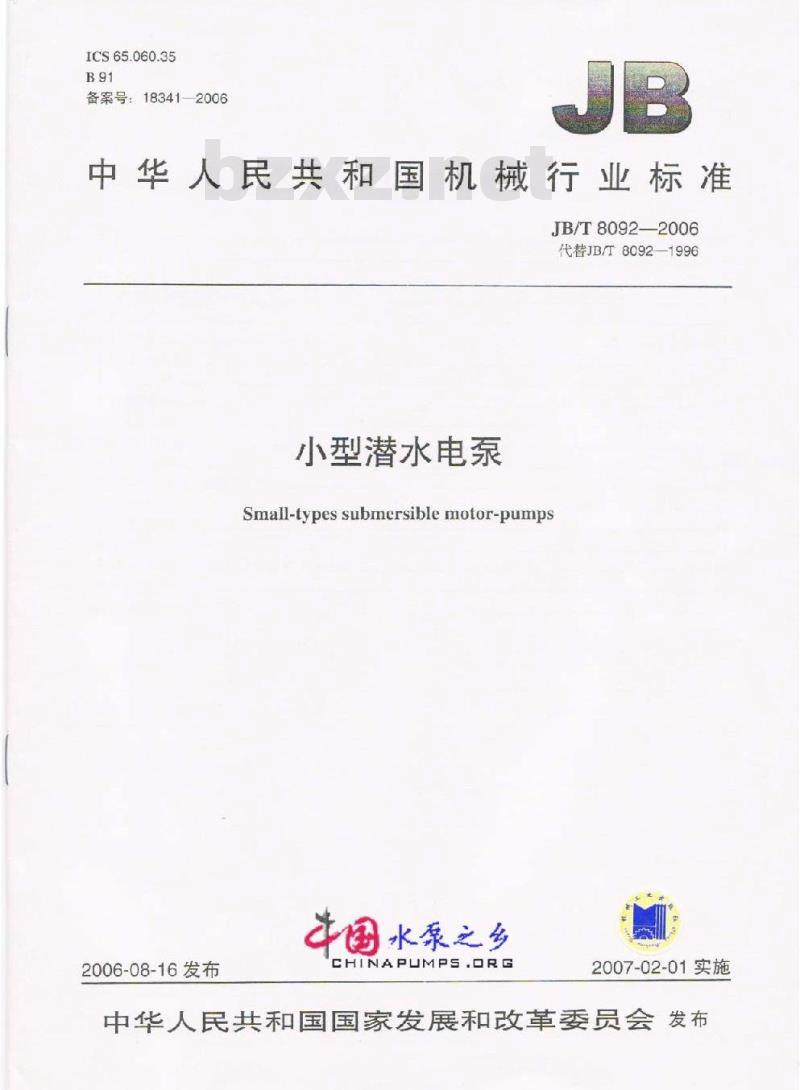

【机械行业标准(JB)】 小型潜水电泵

ICS65.060.35
备案号：18341-2006
中华人民共和国机械行业标准
JB/T8092—2006
代替JB/T8092—1996
小型潜水电泵
Small-typessubmersiblemotor-pumps国
水泵之乡
CHINAPUMPS.ORG
2006-08-16发布
2007-02-01实施www.bzxz.net
中华人民共和国国家发展和改革委员会发布

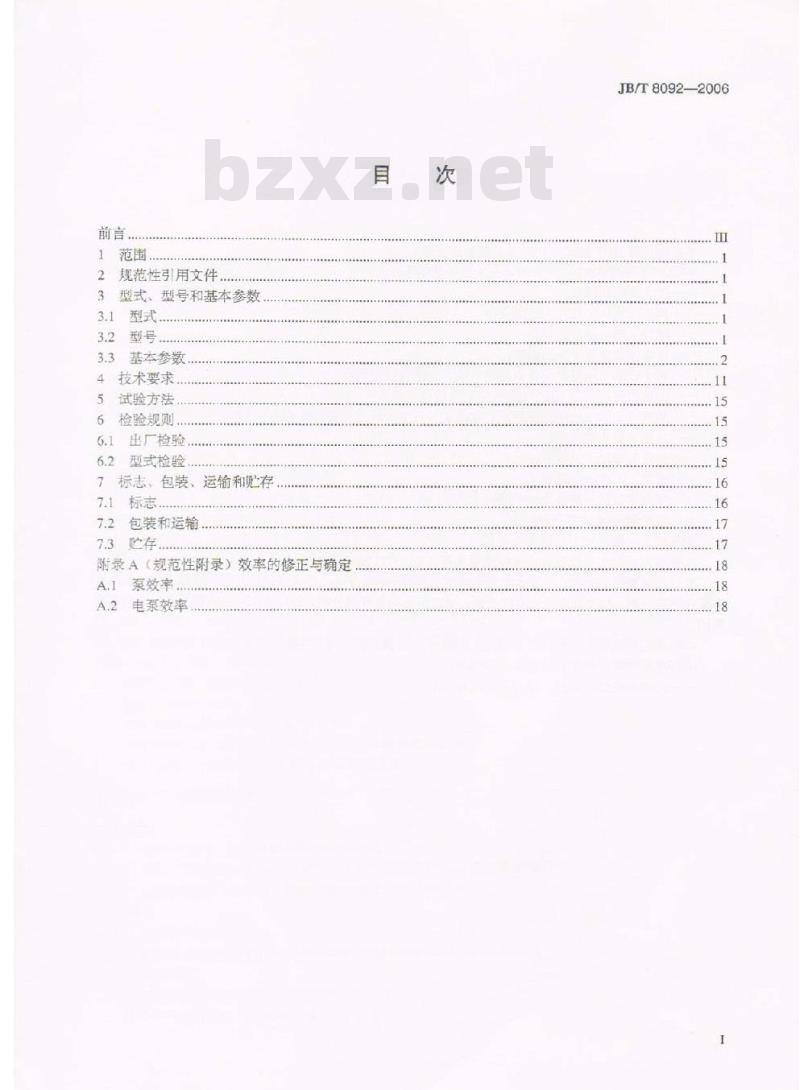

规范性引用文件
型式、型号和基本参数
3.2型号
基本参数
技术要求.
试验方法
检验规则
出厂检验.
6.2型式检验
7标志包装、运输和存
7.1标志
包装和运输
7.3购存..
附录A（规范性附录）效率的修正与确定A.1泵效率
A.2电泵效率
JB/T8092—2006
JB/T8092-—2006

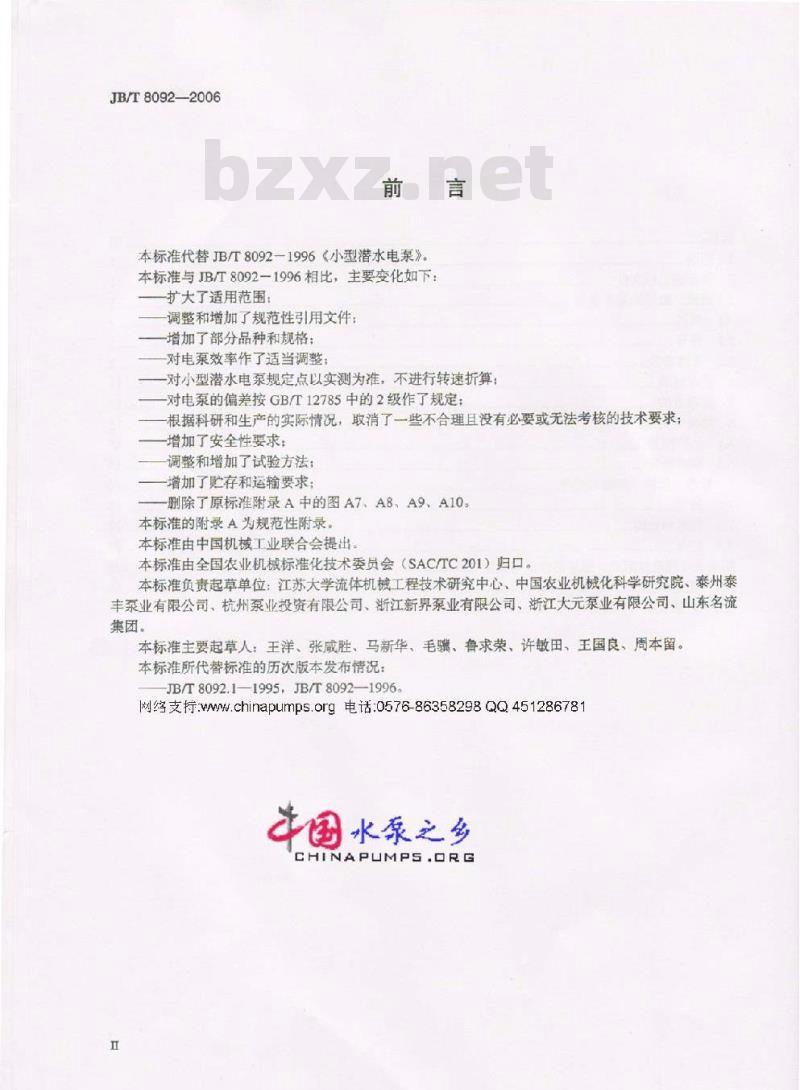

本标准代替JBT8092-1996《小型潜水电泵》。本标准与JB/T8092一1996相比，主要变化如下：扩大了适用范围：
调整和增加了规范性引用文件：增加了部分品种和规格：
对电泵效率作了适当调整
对小型潜水电泵规定点以实测为准，不进行转速折算：对电泵的偏差按GB/T12785中的2级作了规定；根据科研和生产的实际情况，取消了一些不合理且没有必要或无法考核的技术要求增加了安全性要求：
调整和增加了试验方法；
增加了贮存和运输要求；
删除了原标准附录A中的图A7、A8、A9、A10本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。本标准负责起草单位：江苏大学流体机械工程技术研究中心、中国农业机械化科学研究院、泰州泰丰泵业有限公司、杭州泵业投资有限公司、浙江新界泵业有限公司、浙江大元泵业有限公司、山东名流集团。
本标准主要起草人：王洋、张咸胜、马新华、毛骥、鲁求荣、许敏田、王国良、周本留。本标准所代替标准的历次版本发布情况：JB/T8092.1—1995，JB/T8092—1996网络支持:chinapumps.org电话:0576-86358298 QQ451286781国
水泵之乡
CHINAPUMPS.ORG

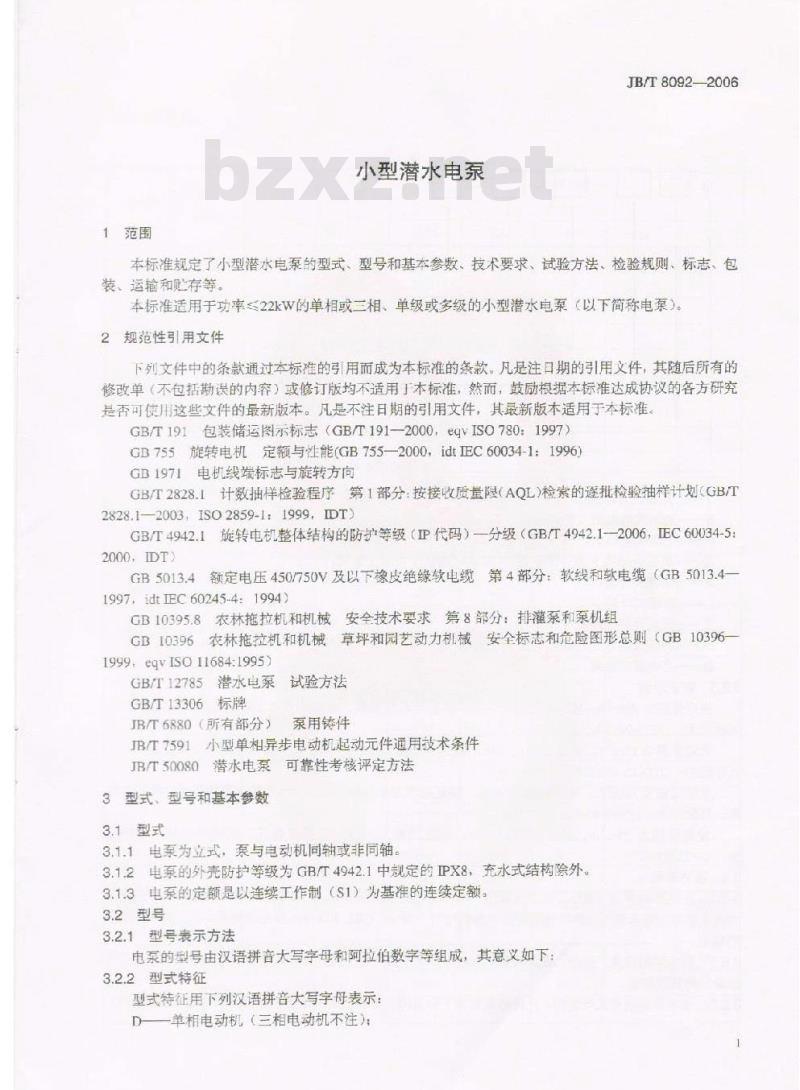

1范围
小型潜水电泵
JB/T8092-2006
本标准规定了小型潜水电泵的型式、型号和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于功率≤22kW的单相或三相、单级或多级的小型潜水电泵（以下简称电泵）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版木适用于本标准GB/T191包装储运图示标志（GB/T191-2000，eqVISO780：1997）GB755旋转电机定额与性能（GB755—2000，idtEC60034-1:1996）GB1971电机线端标志与旋转方向GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1—2003,ISO2859-1:1999,IDT）GB/T4942.1旋转电机整体结构的防护等级（IP代码）一分级（GB/T4942.1--2006，EC60034-52000，DT
GB5013.4额定电压450/750V及以下橡皮绝缘软电缆第4部分：软线和软电缆（GB5013.4-1997.idtIEC60245-4:1994)
GB10395.8农林拖拉机和机械安全技术要求第8部分：排灌泵和泵机组农林拖拉机和机械草坪和园艺动力机械安全标志和危险图形总则（GB10396GB10396
1999.eqvIso11684:1995)
GB/T12785
潜水电泵
GB/T13306标牌
试验方法
泵用铸件
JB/T6880（所有部分）
小型单相异步电动机起动元件通用技术条件JB/T7591
JB/T50080潜水电泵可靠性考核评定方法3型式、型号和基本参数
3.1型式
3.1.1电泵为立式，泵与电动机同轴或非同轴。3.1.2电泵的外壳防护等级为GB/T4942.1中规定的IPX8，充水式结构除外3.1.3电系的定额是以连续工作制（S1）为基准的连续定额。3.2型号
3.2.1型号表示方法
电泵的型号由汉语拼音大写字母和阿拉伯数字等组成，其意义如下：3.2.2型式特征
型式特征用下列汉语拼音大写字母表示：D一单相电动机（三相电动机不注）：JB/T8092-2006
充油式电动机：
充水式电动机（干式电动机不注）屏蔽式电动机：
泵在电动机下方
旋流式叶轮：
流道式叶轮：
开式叶轮（闭式叶轮不注）：
报代电
内装式电泵（外装式电泵不注）：B—半内装式电泵。
3.2.3标记示例
额定功率
单位为kw
级数（单级不标）
单位为班
规定总场程
规定流量，单位为m
型式特征
小型潜水电泵
三相充水式2级上泵式小型潜水电泵，规定流量为25m/h，规定总扬程为24m，额定功率为3kW，其标记为：QS25-24/2-3
规定流量为15m/h，规定扬程为10m，额定功率为0.75kW，单相干式单级下泵式小型潜水电泵，其标记为：QDX15-10-0.75。
规定流量为40m/m，规定扬程为45m，额定功率为9.2cW，三相干式单级上泵内装式小型潜水电泵，其标记为：QN40-45-9.2。
规定流量为25m/h，规定扬程为30m，额定功率为4kw，三相屏蔽式小型潜水电泵，其标记为：QP25-30-4
3.3基本参数
3.3.1在电源频率为50Hz，电压为单相（220V）或三相（380V）时和规定的使用条件下，单级电泵的基本参数应符合表1、多级电泵的基本参数应符合表 2、QXL和 QXR型电的基本参数应符合表 3的规定。
3.3.2当电泵的流量、扬程、级数等基本参数不符合表1~表3的规定时，电泵效率按附录A（规范性附录）的规定确定。
当电泵采用开式叶轮时，允许电泵效率下降0.02，规定总扬程允许下降为［1-（0.02/电泵效率）13.3.3
倍的规定扬程，
电泵效率
JB/T8092-—2006
JB/T8092-—2006
表1（续）
电效率
（续）
电泵效率
JB/T8092—2006
表中序号带*”的转速为同步转速1500t/min：其余的转速均为同步转速3000T/min注
电泵效率
JB/T8092-2006
表2（续）
电泵效率
表2（续）
电泵效率
JB/T8092—2006
JB/T8092-2006
表2（续）
电泵效率
江：表中转速均为同步转速3000r/min表2（续）
电泵效率
JB/T8092-2006
