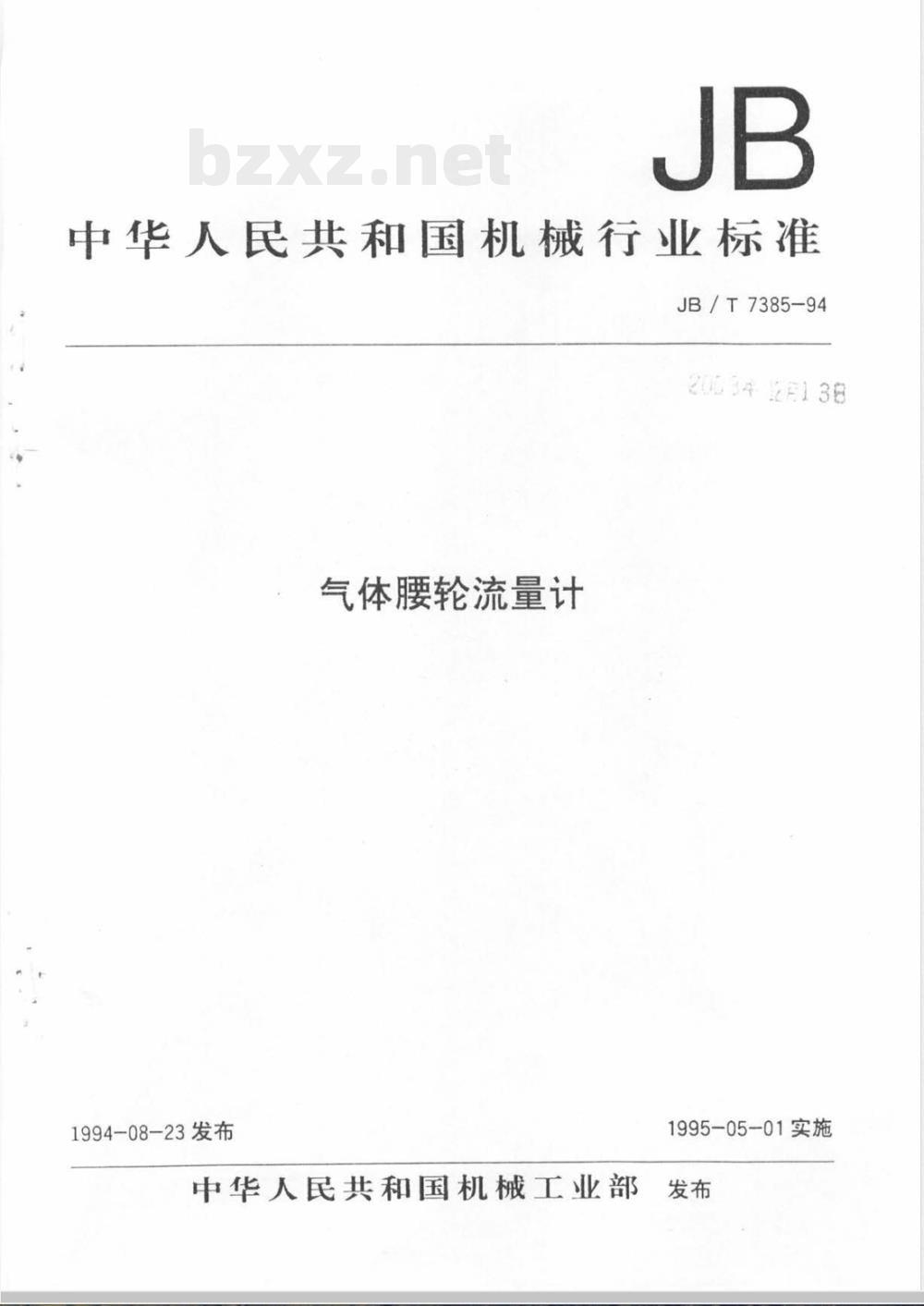

【机械行业标准(JB)】 气体腰轮流量计

中华人民共和国机械行业标准
JB/T7385-94
200342月138
气体腰轮流量计
1994-08-23发布
1995-05-01实施
中华人民共和国机械工业部
主题内容与适用范围
中华人民共和国机械行业标准
气体腰轮流量计
JB/T7385-94bZxz.net
本标准规定了气体腰轮流量计（又称气体罗茨流量计）的术语，产品分类，技术要求，试验方法，检验规则，标志、包装及贮存。
本标准适用于测量封闭管道中气体流量的气体腰轮流量计以下简称流量计）。引用标准
GB191包装储运图示标志
ZBY003仪器仪表包装通用技术条件JB/T2247流量显示仪表
3术语
以下术语与定义适用于
3.1累积流量
在数值上它等于流量对时间的积分在一段时间内流过管道横截面的气体总量，3.2流量上限值
能按规定精确度进行测量的被测流量最高值。3.3流量下限值
能按规定精确度进行测量的被测流量最低值3.4范围度
流量上限值与流量下限值的比值3.5压力损失
气体流过流量计而产生的不可恢复的压力降低3.6重复性
在同一工作条件下，流量计对同一流量输入值按同一方向连续多次测量的输出值间的相互一致程度。
流量范围
由流量上限值和流量下限值所限定的范围。3.8流量量程
流量上限值和流量下限值的代数差3.9精确度
流量计的示值与[约定】真值的一致程度。机械工业部1994-08-23批准
1995-05-01实施
3.10始动流量
JB/T7385-94
流量计开始连续指示的流量，此时不计示值误差。3.11气体压缩系数
表示在给定温度T与压力P下真实气体与理想气体性质不一致程度的一个系数，它通常以之表示。
4产品分类
4.1型式
4.1.1按转子型式分为单转子型和双转子型4.1.2按指示型式分为指针指示、计数器指示和数字显示4.1.3按联接型式分为法兰联接和螺纹联接4.2基本参数
4.2.1流量计公称通径精确度等级、公称工作压力、介质温度范围应符合表1规定表
公称通径
精确度等级
公称工作压力MPa
介质温度范围℃
(32)，
（65)，
80100,（125)，150,200
0.10,016.0.25,0.40.0.60,1.0,025，0.040.06
10千40元起
注：①括号内的参数不优先选用。②介质温度范图根据需要可由用户与制造厂另定。流量计的流量上限值、范围度应符合表2规定。4.2.2
流量上限值m2/h
范围度
0.10,0.12、0.16,0.20.0.250.40.2.50
0.60,1.00，1.20,1.60.2.00,
3.00400.5.00.6.00.8.00.
500,600800
6，8，
1000，
1600,2500
10.0,12.016.0.20.0.25.0
4000，
300，400，
160,200,250,
注：流量下限值由企业按表2选定流量上限及范围度后计算出。根据用户特殊需要，流量上限、范图度也可以采用表2以外的数值
4.2.3正常工作大气条件
a.温度：-10~+40℃；
b.相对湿度：45%~85%；
c.大气压力：86106kPa。
5技术要求
JB/T7385-94
5.1基本误差
流量计的基本误差应不超过表3规定的基本误差限表3
精确度等级
出本误差限
流量量程的
20%~80%
小于流量量程的20%
大于流量量程的80%
流量计的累积流量基本误差以流过流量计实际总量的百分数表示5.2重复性误差
流量计的重复性误差应不超过基本误差限绝对值的1/3。5.3始动流量
流量计的始动流量应不大于流量上限值的4%。5.4压力损失
流量计在流量上限值的压力损失应不超过制造厂的规定。2.5
5.5耐压强度
流量计外壳及其受压部位应能承受试验压力为1.5倍公称工作压力历时5min的静压力试验，不应有机械损坏。
5.6密封性
流量计应能承受试验压力为1.1倍公称工作压力历时5min的静压力试验，试验介质为氮气或空气，不应有漏气现象。
5.7过载能力
流量计应能承受流量上限值的110%，历时10min的过载试验，当流量恢复正常后，流量计的示值误差不应超过基本误差限
5.8抗运输环境性能
流量计在包装条件下做连续冲击试验和跌落试验，试验后包装件无损坏，流量计仍应符合5．1和5.2要求。
5.9需要电源的数字显示流量计还应满足JB/T2274的绝缘电阻、绝缘强度、电源电压变化影响、电源频率变化影响、共模干扰影响、串模干扰影响、外磁场干扰影响和湿热影响的技术要求。5.10外观和读数装置
5.10.1外观
流量计外表面应整洁、美观、应有良好的表面处理，不应有毛刺、划痕、裂纹、锈蚀或霉斑。5.10.2读数装置
5.10.2.1指针及度盘
a.度盘上面的指针其指示部分应遮盖度盘最短标度线的1/4-3/4b，指针指示端的宽度不应超过度盘最短标度线的宽度，不应反光，不应有影响外观及形状的缺陷：c.流量计度盘上应标出分度值单位和标度线，其字体、符号、代号应清晰、美观；d.指针的颜色应符合表4规定。
5.10.2.2计数器
JB/T7385-94
数字，单位符号，标度线
白色或黄色
黑色或红色
白色或黄色
黑色或红色
查，数字应凸出、明显、清晰，不应有毛刺，裂痕；a.计数器字轮应用耐腐蚀的材料制造b.字轮应转动灵活、平稳，无卡滞现象c.字轮与数字颜色应符合表5规定。表
5.10.2.3数字显示
显示的数字应完整无缺损，真有响准确读数的缺陷。
6试验方法
6.1试验条件
6.1.1参比大气试验条件
a.温度20±2℃：
b.相对湿度60%~70%；
c.大气压力86~106kPa。
6.1.2一般大气条件
a.温度45~35℃；
b.相对湿度45%~75%；
c.大气压力86~106kPa。
白色或黄色
黑色或红色
一定的竞度据度应稳定，目测时不应有明显的闪烁现象及其他影6.1.3安装条件
6.1.3.1流量计应安装在与进出口端公称通径相同的管道上，管道与流量计的联接应不使密封件突入被测气体管道内，管道的内壁应清洁无积垢。6.1.3.2流量计进出口轴线与相连管道轴线目测无偏斜。6.1.3.3被测气体流量应稳定，操作有关阀门时动作要缓慢。6.1.4流量校准装置
6.1.4.1流量校准装置可选钟覆式气体流量校装或气体标准表，也可采用其他气体流量校准装置。6.1.4.2流量校准装置应具有有效的检定证书，其系统基本误差不应超过被检流量计基本误差限的二分之一，当不超过三分之一时，在计算被检流量计的基本误差时，校准装置的误差可以略去不计，否则应以方和根法计入校准装置误差。6.2基本误差试验
JB/T7385-94
流量计的累积流量基本误差试验在校准装置上进行。出厂检验在流量上限值流量下限值、流量量程的20%和流量量程的80%四点进行：型式检验除上述四点外还应增加流量量程的50%一点，每点测试不少于三次，各流量点的确定按附录C（参考件）。累积流量基本误差计算公式：
式中：8。—被检流量计的累积流量基本误差，%(1)
Q：——被检流量计的累积流量示值，mQ.—流量校准装置的累积流量示值，m（Q和Q.应为在同一温度和压力状态下的累积量）。由于流量校准装置和被检流量计内部的温度和压力等状态不同，为了在同一状态下对两者进行比较，应将流量校准装置的示值按下式换算成被检流量计的状态，然后再将下列计算得出的Qs值代入公式(1)的Q.中计算出被检流量计的基本误差8.273+
P+P-PH).Z
（P.+P-PH)·Z、
式中：Q.—换算成被检流量计状态下的流量校准装置示值，m：Q，流量校准装置示值.m；
Z,——流量校准装置内气体压缩系数Z,——被检流量计内气体压缩系数：t,
流量校准装置内气体温度，℃：被检流量计内气体温度，℃：
一流量校准装置内气体压力，kPa；P.
-被检流量计内气体压力，kPa
一流量校准装置内水蒸汽压力，kPa;PH
一被检流量计内水蒸汽压力，kPaPH
P.—大气压力，kPa。
（2）
注：①当钟率采用油封时，可不考虑水添汽压力Pm和PH值的影响；当采用水封时必须考虑PH和PH值的影响。
②公式（2）中的参数按附录A（参考件）规定的要求进行确定与计算。③气体压缩条数Z，和Z，可参阅有关手册，图表公式得出。6.3重复性误差试验
重复性误差试验可与基本误差试验同时进行，出厂检验在流量上限值流量下限值、流量量程的20%和流量量程的80%四点进行：型式检验除上述四点外还增加流量量程的50%一点，每一点重复测试不少于三次。
重复性误差计算公式：
式中：8,——重复性误差，%：
累积流量最大基本误差，%；
。mia——累积流量最小基本误差、%；极差法系数。
极差法系数按表6选取
测量次数
极差法系数
JBT7385-94
6.4始动流量试验
始动流量试验可与基本误差试验同时进行。流量计先经5min最大流量运行后，关闭阀门，使流量计停止运行，然后缓慢开启阅门，直到流量计指示部分开始连续指示时记下指示的流量值。6.5压力损失试验
压力损失试验可与基本误差试验同时进行。开启阅门，使流量计在流量上限值下运行，稳定5min后，观察流量计进出口端压力计指示值，并计算出压力差值。6.6耐压强度试验
流量计外壳及其受压部位的耐压强度试验在专用的试验装置上进行，通过试验压力为1.5倍公称工作压力的水，历时5min，观察并记录有无机械损坏。6.7密封性试验
流量计的密封性试验在专用的试验装置上进行。通入试验压力为1.1倍公称工作压力的氮气或空气，历时5min，观察并记录有无泄漏。6.8过载能力试验
开启阀门，逐步增大流量，当达到流量上限值的110%时，至少稳定10min，然后恢复到正常流量。6.9抗运输环境性能试验
将包装的流量计在专用的试验设备上进行连续冲击试验和跌落试验。6.9.1连续冲击试验
a.加速度：100m/s
b.脉冲连续时间：1I±2ms；
c.脉冲重复频率：60~100次/分；d.连续冲击：1000±10次；
e，振动波形近似半正弦波。
注：当因流量计重量过大而无条件做本项试验时应做模拟试验，模拟试验要求见附录B（参考件）。6.9.2跌落试验
6.9.2.1，当包装件重量不大于100kg时，以自由落体方式做高度为100mm的跌落，跌落次数为4次。6.9.2.2当包装件重量不大于100kg而小于200kg时，其跌落按下列两种情况进行：a.底面棱边长度小于500mm时作倾角跌落，底面与地面倾角为30，包装件底面每一棱边各跌落一次。
b.底面棱边长度木小于500mm时做倾斜跌落，底面与地面最高距离为250mm，包装件底面每一棱边跌落一次。
6.10需要电源的数字显示流量计的绝缘电阻、绝缘强度、电源电压变化影响、电源频率变化影响、共模干扰影响、串模干扰影响、外磁场干扰影响和湿热影响等项目的试验方法应按JB/T2274的规定进行。6.11外观和读数装置检查
流量计外观和读数装置用目测检查。7检验规则
JB/T7385-94
！出广检验
每台流量计须经制造厂质量检验部门进行检验，检验合格后并附有产品合格证方能出厂7115
712出厂检验应包括以下项目：
a，基本误差：
b.重复性误差：
c.耐压强度：
d.密封性：
e，外观及读数装置；
f.需要电源的流量计还应检查绝缘电阻、绝缘强度。7.2型式检验
除非另有规定，流量计型式检验应按本标准规定的全部技术要求项目进行。有下列情况之一时，应进行型式检验：a，新产品或老产品转厂生产的试制定型鉴定b．正式生产后，如结构、材料工艺有较大改变可能影响产品性能时；c，正常生产时，定期或累积一定产量后，应周期性进行一次检验；d.产品长期停产后（一般为一年），恢复生产时：e，出厂检验结果与上次型式检验有较大差异时：f.国家质量监督机构提出进行型式检验要求时。8标志、包装有贮存
8.1标志
8.1.1流量计外壳的明显处应有指示被测氢体流向的标记。8.1.2流量计上应有铭牌，铭牌上应标志卡列项目：a.产品型号和名称：
b.制造厂名或厂标；
c.公称通径；
d.精确度等级；
e.流量范围；
f.公称工作压力：
g：介质温度范围：
h压力损失；
：出厂编号或制造日期
3.1.3包装箱上应标志出产品标准编号，其他标志应符合GB191规定。8.2包装
8.2.1流量计的包装应符合ZBY003规定8.2.2随机文件
a.产品合格证：
b.使用说明书：
c.装箱单。
8.3贮存
流量计应贮存在温度为-10～+55℃，相对湿度不大于75%，通风不含有腐蚀性气体的室内。7
JBT7385-94
附录A
公式（2）中的参数确定与计算
（参考件）
A1校准装置及流量计内水蒸汽压力值计算当采用公式（2)时，式中的Ph.和PH分别由A1和A2公式计算P-BCP
校准装置内饱和水蒸汽压力，Pa式中：PB
PB2——流量计内饱和水蒸汽压力，kPa一相对湿度%。
A2空气中的相对湿度B由表A1出：表A1
干泡温度计
干泡温度计和湿泡温度计的温度差3
相对湿度
....(A)
....(A2)
干泡温度计
JB/T7385-94
续表A1
干泡温度计和湿泡温度计的温度差5
相对湿度
干泡温度计
JB/T7385-94
续表A1
和湿泡温度计的温度差
对湿度
校准装置内和流量计内的饱和水蒸汽压力PB和PB2分别由表A&查出A3
5.9426.276
