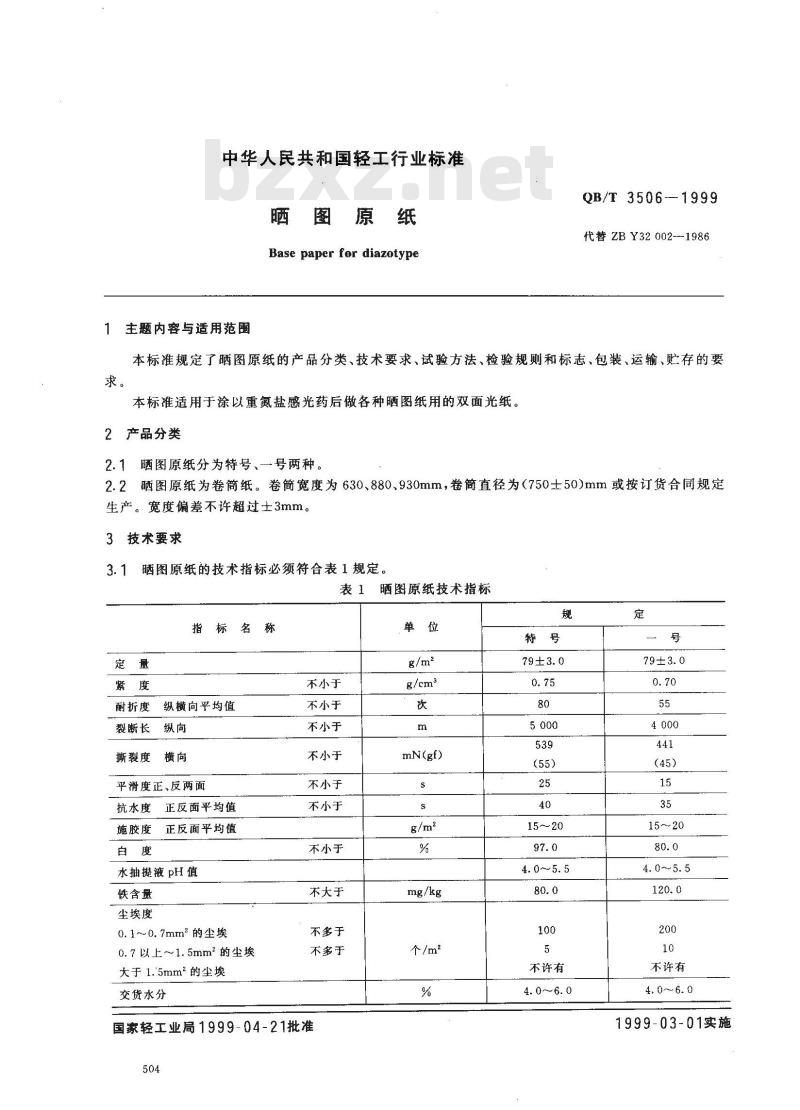

【轻工行业标准(QB)】 晒图原纸

中华人民共和国轻工行业标准
Base paper for diazotype
主题内容与适用范围
QB/T3506-1999
代替ZBY32002---1986
本标准规定了晒图原纸的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。
本标准适用于涂以重氮盐感光药后做各种晒图纸用的双面光纸。2产品分类
2.1晒图原纸分为特号、一号两种。2.2晒图原纸为卷筒纸。卷筒宽度为630、880.930mm，卷简直径为（750士50)mm或按订货合同规定生产。宽度偏差不许超过士3mm。3技术要求
晒图原纸的技术指标必须符合表1规定。表1晒图原纸技术指标
指标名称
耐折度
裂断长
撕裂度
纵横向平均值
平滑度正、反两面
抗水度
施胶度
正反面平均值
正反面平均值
水抽提液pH值
铁含量
尘埃度
0.1~～0.7mm2的尘埃
0.7以上～1.5mm2的尘埃
大于1.5mm的尘埃
交货水分
不小于
不小于
不小于
不小于
不小于
不小于
不小于
不大于
不多于
不多于
国家轻工业局1999-04-21批准
mN(gf)
个/m2
不许有
（45)
4.0～5.5
不许有
1999-03-01实施

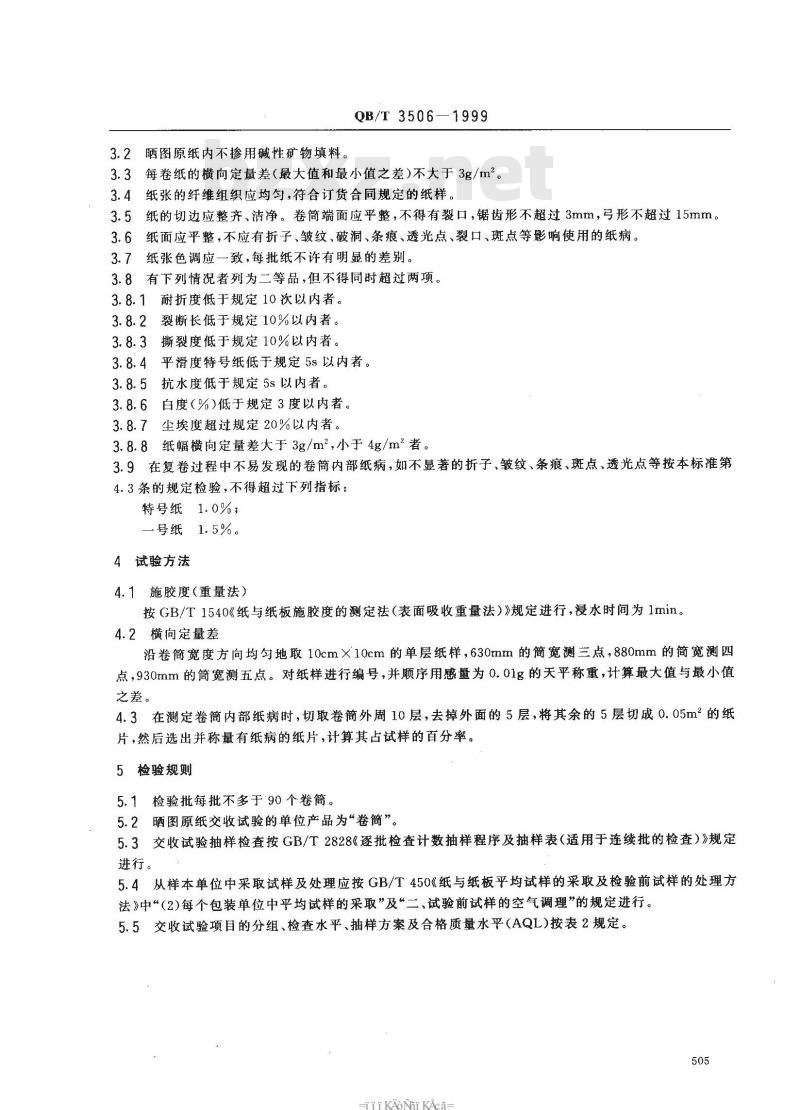

3.2晒图原纸内不用碱性矿物填料。QB/T3506—1999
3.3每卷纸的横向定量差（最大值和最小值之差）不大于3g/m2。3.4纸张的纤维组织应均匀，符合订货合同规定的纸样。3.5纸的切边应整齐、洁净。卷筒端面应平整，不得有裂口，锯齿形不超过3mm，弓形不超过15mm。3.6纸面应平整，不应有折子、皱纹、破洞、条痕、透光点、裂口、斑点等影响使用的纸病。纸张色调应一致，每批纸不许有明显的差别。3.7
3.8有下列情况者列为二等品，但不得同时超过两项。3.8.1
耐折度低于规定 10次以内者。
裂断长低于规定10%以内者。
撕裂度低于规定10%以内者。
平滑度特号纸低于规定5s以内者。抗水度低于规定5s以内者。
白度(%)低于规定3度以内者。
尘埃度超过规定20%以内者。
纸幅横向定量差大于3g/m2，小于4g/m2者。3.9在复卷过程中不易发现的卷简内部纸病，如不显著的折子、皱纹、条痕、斑点、透光点等按本标准第4.3条的规定检验，不得超过下列指标：特号纸1.0%；
号纸1.5%。
4试验方法
4.1施胶度（重量法）
按GB/T1540《纸与纸板施胶度的测定法（表面吸收重量法）》规定进行，浸水时间为1min。4.2横向定量差
沿卷筒宽度方向均勾地取10cm×10cm的单层纸样，630mm的筒宽测三点，880mm的简宽测四点，930mm的筒宽测五点。对纸样进行编号，并顺序用感量为0.01g的天平称重，计算最大值与最小值之差。
4.3在测定卷简内部纸病时，切取卷简外周10层，去掉外面的5层，将其余的5层切成0.05m2的纸片，然后选出并称量有纸病的纸片，计算其占试样的百分率。5检验规则
5.1检验批每批不多于90个卷筒。5.2晒图原纸交收试验的单位产品为“卷简”。5.3交收试验抽样检查按GB/T2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》规定进行。
5.4从样本单位中采取试样及处理应按GB/T450《纸与纸板平均试样的采取及检验前试样的处理方法》中“（2)每个包装单位中平均试样的采取”及“二、试验前试样的空气调理”的规定进行。5.5交收试验项目的分组、检查水平、抽样方案及合格质量水平(AQL)按表2规定。505
HTKAoNiKAca
缺陷类别
重缺陷
轻缺陷
QB/T 3506-1999

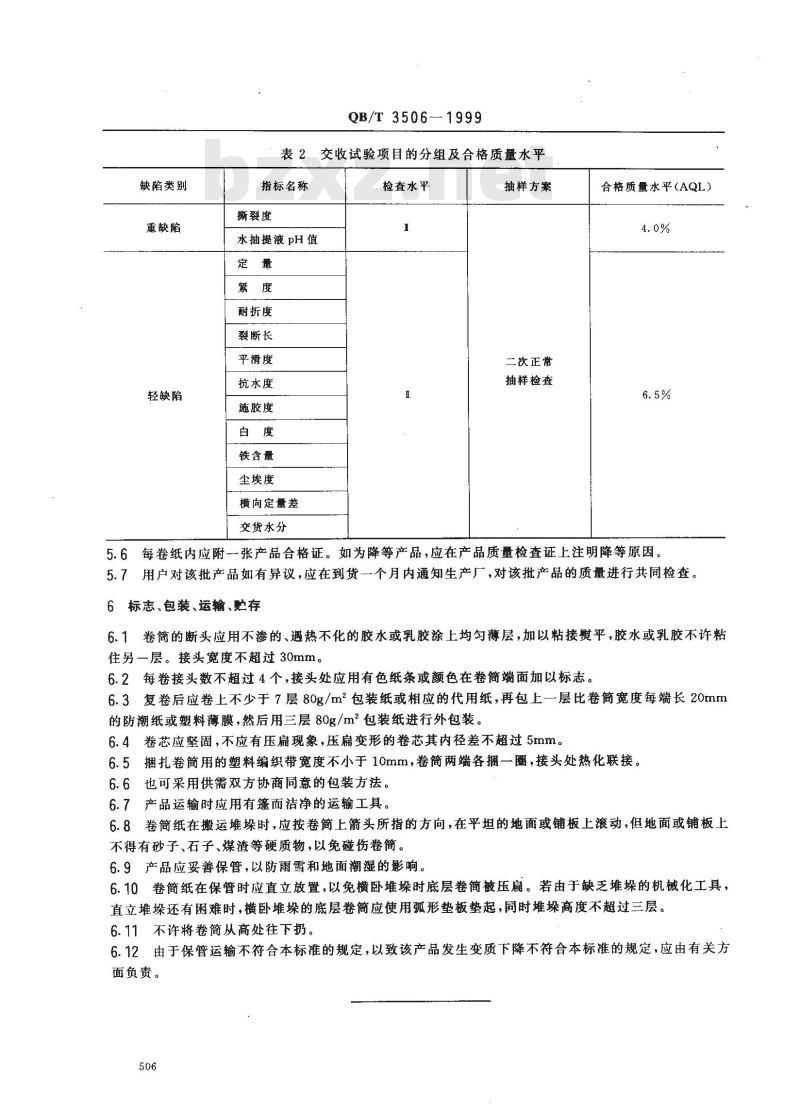

表2交收试验项目的分组及合格质量水平指标名称
撕裂度
水抽提液pH值
耐折度www.bzxz.net
裂断长
平滑度
抗水度
施胶度
铁含量
尘埃度
横向定量差
交货水分
检查水平-
抽样方案
二次正常
抽样检查
合格质量水平（AQL)
5.6每卷纸内应附-张产品合格证。如为降等产品，应在产品质量检查证上注明降等原因。5.7用户对该批产品如有异议，应在到货一个月内通知生产厂，对该批产品的质量进行共同检查。6标志、包装、运输、贴存
6.1卷简的断头应用不渗的、遇热不化的胶水或乳胶涂上均匀薄层，加以粘接熨平，胶水或乳胶不许粘住另一层。接头宽度不超过30mm。6.2每卷接头数不超过4个，接头处应用有色纸条或颜色在卷简端面加以标志。6.3复卷后应卷上不少于7层80g/m2包装纸或相应的代用纸，再包上一层比卷筒宽度每端长20mm的防潮纸或塑料薄膜，然后用三层80g/m2包装纸进行外包装。6.4卷芯应坚固，不应有压扁现象，压扁变形的卷芯其内径差不超过 5mm。6.5捆扎卷筒用的塑料编织带宽度不小于10mm，卷筒两端各捆一圈，接头处热化联接。6.6也可采用供需双方协商同意的包装方法。6.7产品运输时应用有篷而洁净的运输工具。6.8卷筒纸在搬运堆垛时，应按卷筒上箭头所指的方向，在平坦的地面或铺板上滚动，但地面或铺板上不得有砂子、石子、煤渣等硬质物，以免碰伤卷简。6.9产品应妥善保管，以防雨雪和地面潮湿的影响。6.10卷简纸在保管时应直立放置，以免横卧堆垛时底层卷简被压扁。若由于缺乏堆垛的机械化工具，直立堆垛还有困难时，横卧堆垛的底层卷简应使用孤形垫板垫起，同时堆垛高度不超过三层。6.11不许将卷简从高处往下扔。6.12由于保管运输不符合本标准的规定，以致该产品发生变质下降不符合本标准的规定，应由有关方面负责。

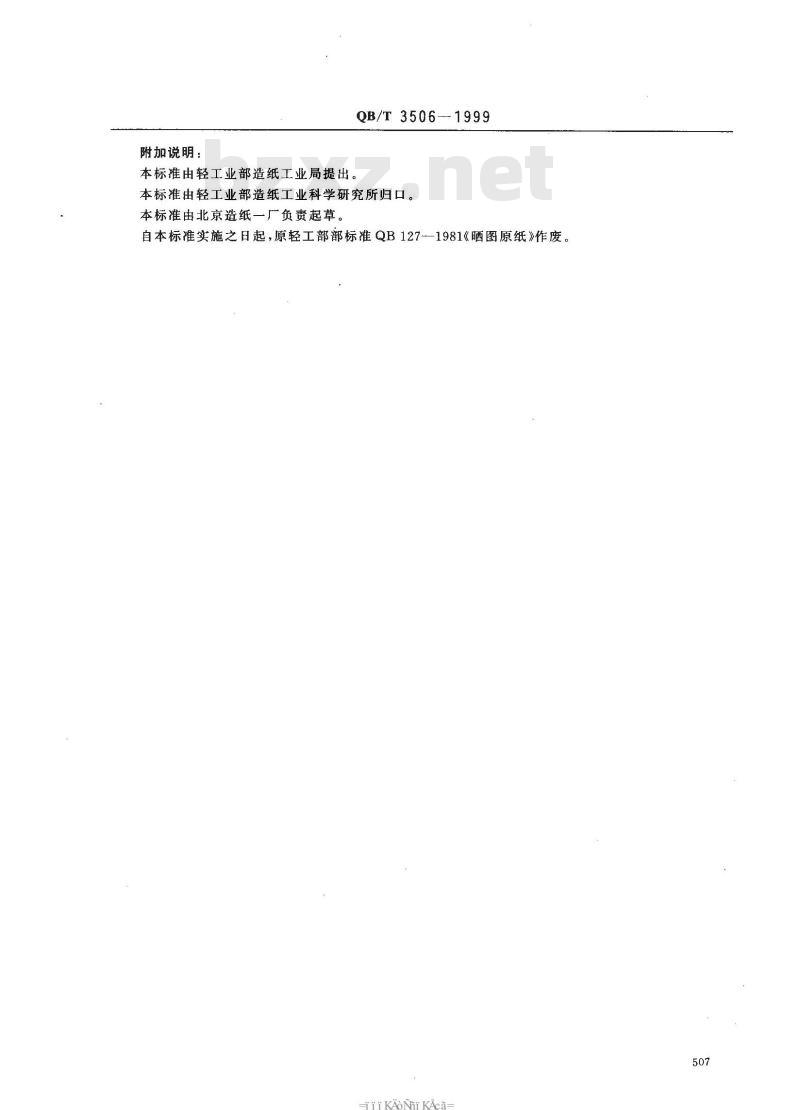

附加说明：
QB/T3506-1999
本标由轻工业部造纸工业局提出。本标准由轻工业部造纸工业科学研究所归口。本标准由北京造纸一广负责起草自本标准实施之日起，原轻工部部标准QB127-—1981《晒图原纸》作废。-riKAoNniKAca
