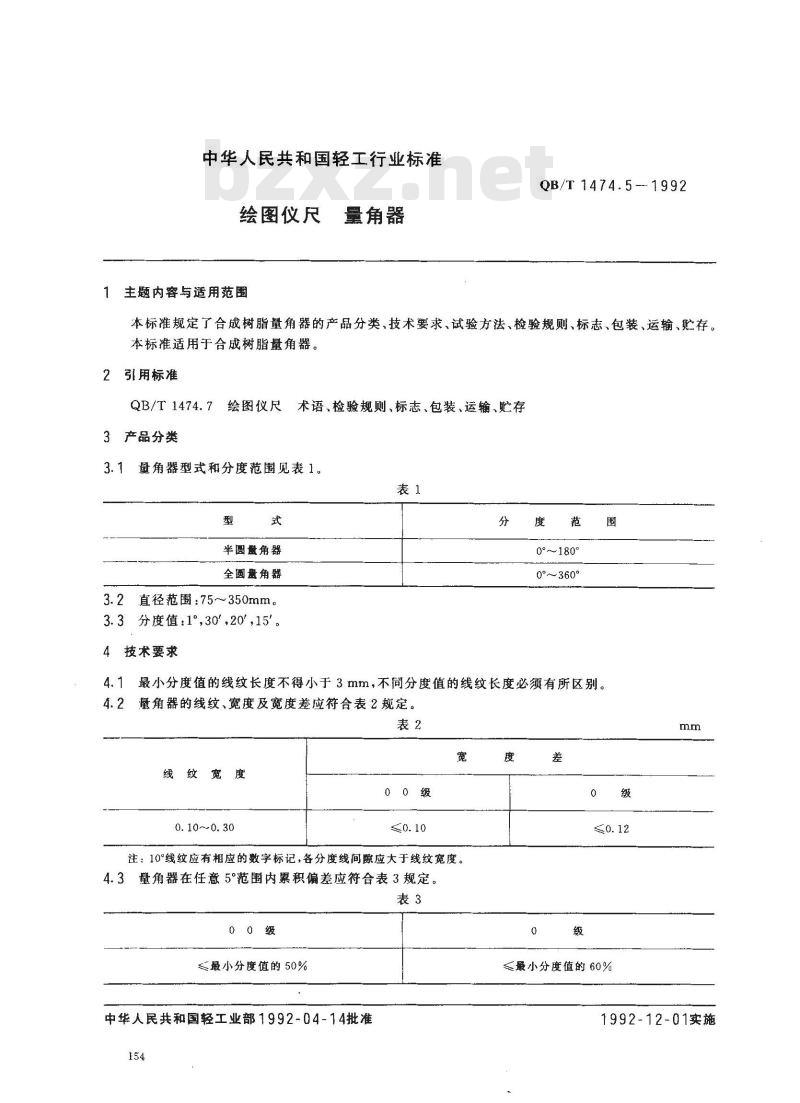

【轻工行业标准(QB)】 绘图仪尺 量角器

中华人民共和国轻工行业标准
绘图仪尺
1主题内容与适用范围
量角器
QB/T1474.5--1992
本标准规定了合成树脂量角器的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于合成树脂量角器。引用标准
QB/T1474.7绘图仪尺术语、检验规则、标志、包装、运输、贮存3产品分类
量角器型式和分度范围见表1。
半圆蟹角器
全圆盘角器
3.2直径范围：75~350mm。
3.3分度值：1°,30°，20°，15″。4技术要求
0°～180°
0°~360°
最小分度值的线纹长度不得小于3mm，不间分度值的线纹长度必须有所区别。量角器的线纹、宽度及宽度差应符合表2规定。表2
线纹宽度
0０级
0.10~0.30
注：10°线纹应有相应的数字标记，各分度线间隙应大于线纹宽度。4.3量角器在任意5°范围内累积偏差应符合表3规定。表3
0０级
≤最小分度值的50%
中华人民共和国轻工业部1992-04-14批准154
<最小分度值的60%
1992-12-01实施
QB/T1474.5--1992bZxz.net

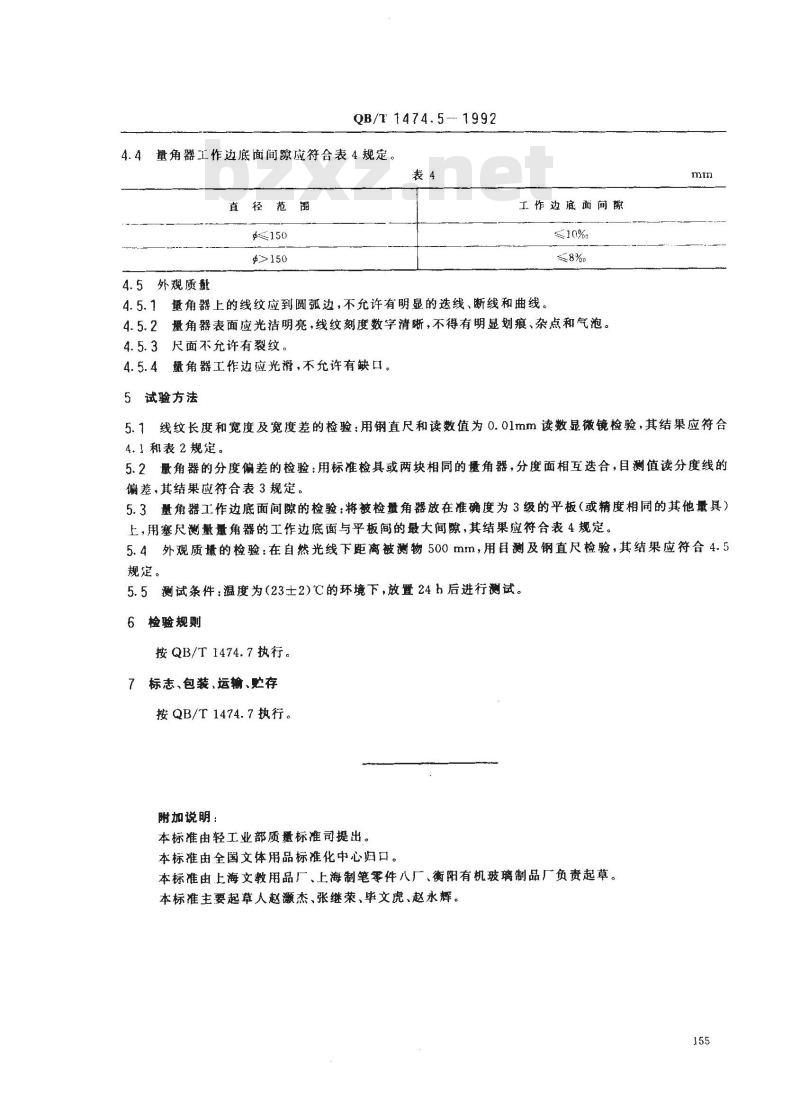

4.4量角器工作边底面间隙应符合表4规定。表4
直径范阖
4.5外观质量
工作边底面间隙
4.5.1量角器上的线纹应到圆孤边，不允许有明显的选线、断线和曲线。4.5.2量角器表面应光洁明亮，线纹刻度数字清晰，不得有明显划痕、杂点和气泡。4.5.3尺面不充许有裂纹
4.5.4量角器工作边应光滑，不允许有缺口。5试验方法
5.1线纹长度和宽度及宽度差的检验：用钢直尺和读数值为0.01mm读数显微镜检验，其结果应符合4.1和表2规定。
5.2量角器的分度偏差的检验：用标准检具或两块相同的量角器，分度面相互选合，目测值读分度线的偏差，其结果应符合表3规定。
5.3量角器工作边底面间隙的检验：将被检量角器放在准确度为3级的平板（或精度相同的其他量具）上，用塞尺测量量角器的工作边底面与平板间的最大间隙，其结果应符合表4规定。5.4外观质量的检验：在自然光线下距离被测物500mm，用目测及钢直尺检验，其结果应符合4.5规定。
5.5测试条件：温度为(23士2)℃的环境下，放置24h后进行测试。6检验规则
按QB/T1474.7执行。
7标志、包装、运输、购存
按QB/T1474.7执行。
附加说明：
本标准由轻工业部质量标准司提出。本标推由全国文体用品标准化中心归口。本标准由上海文教用品厂、上海制笔零件八厂、衡阳有机玻璃制品厂负责起草。本标准主要起草人赵灏杰、张继荣、毕文虎、赵永辉。155
